哪些面料适合热升华滚筒转印机？涤纶、尼龙、混纺、棉、麻和真丝怎么判断

热升华滚筒转印机的面料适用性，经常被简化成“能不能印”一个问题。实际生产中，真正需要确认的是纤维成分、面料后整理、图案颜色、订单批量以及客户要求的水洗和摩擦色牢度。同一台设备可以连续处理合适的涤纶面料，也可能因为面料成分或整理工艺不同，出现颜色发灰、手感变化或牢度不达标。

本文讨论的是常规分散染料热升华工艺。分散染料在受热后进入疏水性合成纤维，冷却后固着在纤维内部；面料如果没有合适的染料接受条件，单靠提高温度或延长停留时间，不能从根本上解决问题。以下判断用于采购和打样前的初步筛选，最终结果仍应以实际面料样品测试为准。

术语说明：DTF 是先把图案打印到转印膜，再通过热压转移到面料；DTG 是喷头直接在成衣或面料上喷印。两者是不同工艺，不能混写。

图1：至上工厂热升华滚筒转印机连续转印涤纶面料实拍。

一、涤纶：热升华兼容性最高的常规面料

100%涤纶可以稳定进行热升华滚筒转印，是这套工艺最匹配的常规面料。涤纶属于聚酯纤维，具有适合分散染料上染的疏水性结构，因此在颜色表现、图案清晰度和手感方面通常更容易达到稳定效果。转印后图案位于纤维内部，不会在表面形成明显的胶膜，这也是涤纶热升华常被用于运动服、速干衣、旗帜、家纺和广告布的原因。

工业产能参考：以 ZS-BD 2200 mm 工业配置为例，官网标准参数给出的生产速度为 880–2000 m/h，对应 1000 mm、1200 mm、1500 mm 滚筒规格。这个范围用于说明连续生产设备的能力，不等于每个订单都能直接使用最高速度；实际有效产能仍要结合面料克重、门幅、图案、前后道工序和操作状态评估。更多配置见ZS-BD 数码滚筒转印机。

温度不能套用单一数字。实际工艺窗口会受面料克重、织法、表面整理、热升华墨水、热升华转印纸和滚筒停留时间影响。设备温度、走布速度和停留时间应结合设备型号、图案与面料打样确定，不能直接照搬其他工厂的参数。批量生产前，应使用客户实际面料和最终图案打样，并记录温度、走布速度、转印纸、墨水、颜色结果以及水洗后的变化。

采购前应确认：水洗标或供应商成分报告是否标注“聚酯纤维 / Polyester”；面料表面是否有硅油柔软剂、防水剂、抗静电剂或其他后整理；同一订单是否存在不同批次或不同底色。标签正确不代表印花一定合格，后整理和批次差异仍可能影响显色与牢度。

图2：连续出布后的印花服装面料样品实拍。

二、纯尼龙：可生产，混纺或特殊整理需打样

尼龙（锦纶、Nylon/Polyamide）是至上实际经常处理的面料类型。纯尼龙可以进行热升华滚筒转印，但织造密度、弹性、涂层和后整理仍会影响颜色与手感。客户提供的是混纺尼龙、复合面料或整理工艺不明的材料时，必须先取得成分和耐热信息，再通过打样确认。

即便是纯尼龙，也应先用实际面料核对颜色、图案边缘、缩水、手感和客户要求的色牢度。不同克重和后整理可能得到不同结果，特别是涂层尼龙或复合面料，不能因为纤维名称相同就直接套用已有参数。

三、涤纶混纺：50%以上通常稳定，低于50%先打样

结合至上的实际生产经验，涤纶含量达到50%及以上时通常更容易稳定生产；低于50%并不代表绝对不能印，但颜色、牢度和手感变化会更明显，必须打样确认。除了比例，还要看纱线结构、底色、克重和后整理，不能只凭成分单决定整批订单。

• 涤纶含量达到50%及以上：通常更适合排产，但仍需确认底色、表面整理和客户色牢度标准。
• 涤纶含量低于50%：先打样，不能只凭成分比例接批量订单；颜色饱和度和耐洗表现可能不足。
• 成分或整理工艺不明：先索取成分单并进行实物测试；不达标的材料应改用DTF转移印花、DTG成衣直喷或其他适配工艺。

四、纯棉和纯麻：改用 DTG 或 DTF，不用常规热升华

棉和麻属于天然纤维素纤维，常规分散热升华染料缺少稳定的上染和固着条件，图案容易停留在表面，水洗、摩擦后掉色风险较高。因此，纯棉和纯麻不适合作为常规热升华滚筒转印的生产面料。即使通过涂层或前处理实现表面着色，也会改变手感、透气性和耐久性，不能与涤纶热升华的效果直接等同。

纯棉和麻都不是这套热升华工艺的生产面料。可以根据订单形式改用DTG成衣直喷，或使用DTF转移印花进行烫画。DTG需要匹配对应的纺织墨水与前处理，DTF会增加一层转移膜，手感和耐洗表现仍要按最终产品打样确认。

五、真丝：常规热升华不适配，可评估 DTG 或 DTF

真丝同样不适合这套分散染料热升华滚筒转印。真丝对高温和张力较敏感，直接热转印可能影响光泽、手感和纤维强度。根据产品形态，可以评估DTG直喷或DTF转移印花，但必须由设备和耗材供应商确认相匹配的墨水、前处理与固色工艺。

棉用DTG与真丝用DTG所需的墨水、前处理和固色条件并不相同，不能只看设备名称就判断可以生产。采购真丝印花设备或寻找加工厂时，应要求对方提供同类真丝面料样品、色牢度测试和实际后整理说明。

六、拿到新面料时，用三步完成验证

第一步：确认成分和后整理

优先查看水洗标、供应商成分单和整理工艺说明。成分相同但柔软剂、防水涂层或树脂整理不同，转印结果也可能不同。不要只凭手感判断涤纶、棉或混纺，更不要只依据一个标签决定整批生产。

第二步：必要时做受控燃烧初筛

燃烧法只能作为辅助判断，不能替代实验室成分检测。若确需测试，只剪取小块边角料，在通风、远离易燃物并符合现场安全要求的环境中进行；不要直接用手拿燃烧中的样布，也不要吸入合成纤维烟气。涤纶通常会出现熔缩、黑色烟灰和硬质残留，棉麻更接近烧纸气味和松散灰烬，真丝则有烧毛发气味。最终成分仍应以供应商检测或正式检测报告为准。

第三步：用实际面料打样并记录结果

使用客户最终面料、实际图案尺寸、对应墨水与转印纸进行打样。打样记录至少应包括面料成分与克重、表面整理、图案颜色、设备温度、走布速度、转印纸和墨水型号、转印后颜色、缩水情况、手感以及按订单标准完成的水洗和摩擦测试。只有这些结果都满足要求，才适合安排批量生产。

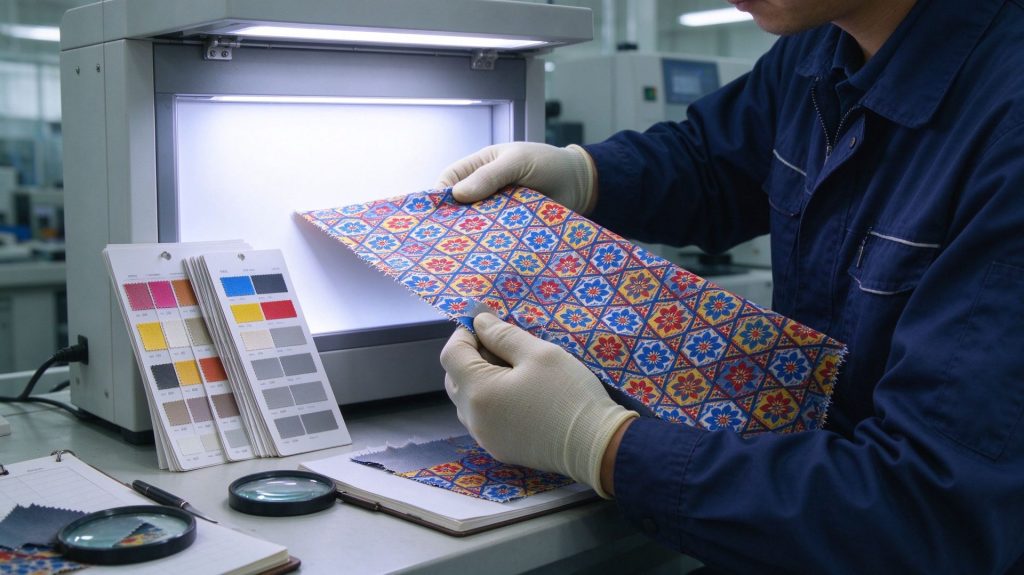

图3：至上工厂在标准光源下核对打样颜色与面料效果。

六类面料快速对照

面料类型	常规热升华判断	首先要确认	生产建议
100%涤纶	通常最适配	后整理、克重、底色	用实际面料确认颜色和牢度
纯尼龙/锦纶	可生产	耐热范围、涂层、用途	用实际面料调参并完成水洗、摩擦测试
涤纶混纺（≥50%）	通常更容易稳定	底色、纱线结构、整理工艺	按客户牢度标准打样后量产
涤纶混纺（低于50%）	先打样再判断	底色、图案深浅、验收标准	不能只凭成分比例接批量订单
纯棉/纯麻	不适配常规热升华	用途和客户要求	改用DTG直喷或DTF转移印花
真丝	不适配常规热升华	纤维强度、光泽和色牢度	评估DTG或DTF，并确认对应墨水与前处理

设备选型和打样经验说明

至上自2003年起从事热转印及数码印花设备研发制造，设备已出口多个国家和地区。面料是否适合量产，不能只靠一张成分表判断；在实际选型中，我们会结合面料样品、图案尺寸、目标颜色、日产能、后整理和客户验收标准，在对应机型上完成试印。需要了解设备结构和配置，可查看服装版热升华滚筒转印机和ZS-BD 数码滚筒转印机；如果还在比较不同印花路线，可阅读热升华滚筒转印与DTF的区别和滚筒转印机与平板烫画机怎么选。

常见问题

客户要求用热升华印纯棉T恤，可以接单吗？

常规分散热升华不适合纯棉。即使通过涂层或其他前处理让图案短暂附着，也要重新评估手感、耐洗性和量产稳定性。更合适的做法是根据订单要求评估DTF转移印花、DTG成衣直喷等棉织物工艺，而不是直接套用涤纶参数。

标签写着100% Polyester，为什么颜色还是发灰？

颜色发灰可能来自面料表面的柔软剂、防水剂或其他后整理，也可能与墨水、转印纸、设备温度、走布速度和图案设置有关。先向面料供应商确认整理工艺，再用同一批面料做对比打样；不要只通过提高温度解决问题，过热可能带来收缩和手感变化。

尼龙转印后水洗掉色，应该怎么调整？

尼龙需要单独建立工艺窗口，不能直接复制涤纶参数。应记录温度、停留时间、墨水和转印纸组合，并通过水洗、摩擦和沾色测试判断结果。若面料有涂层或特殊整理，还需确认这些整理是否影响染料上染和固着。

涤纶比例50%左右的混纺能不能量产？

按照至上的生产经验，涤纶含量达到50%及以上时通常更容易稳定；刚好50%仍要看面料组织、颜色深浅、后整理和客户验收标准。先完成小样和牢度测试再排产，不能只凭比例直接接大货。

真丝丝巾用什么印花方式更合适？

真丝不适合常规分散热升华。可以根据产品形态评估DTG直喷或DTF转移印花，并要求供应商确认对应的墨水、前处理、固色和色牢度表现；不同真丝面料必须用实际样品验证。

作者：至上设备与工艺团队（东莞市至上科技有限公司）

本文内容由至上设备与工艺团队根据设备试机、连续出布和应用经验整理，用于帮助采购人员建立面料筛选思路，不替代客户确认的面料标准、工艺参数或批量验收方案。不同厂家面料和不同设备条件下的结果可能不同，正式生产前必须用实际样品完成验证。

如需了解公司制造能力、工厂情况和设备范围，可查看关于至上。
