Laserová řezačka na textilie

Laserová řezačka s automatickým podáváním látky

Model zařízení:Řada DF-PT / DF-PT6040 až DF-PT1910

Laserový řezací stroj s automatickým podáváním látky využívá automatické podávání pomocí dopravního pásu a CO₂ laser, je vybaven kamerou Canon, nabízí 9 různých pracovních rozměrů v rozmezí od 600 × 400 do 1900 × 1000 mm a podporuje zakázkové úpravy mimo standardní specifikace. Výkon laseru je 80–150 W, celkový příkon stroje ≤3500/≤6000 W, přesnost opakované polohy ±0,05 mm. Je vhodný pro řezání a zpracování oděvů, materiálů pro obuv, bytového textilu, kabelek, zavazadel, automobilových sedáků, kůže, hraček, akrylu, výrobků z bambusu a dřeva, kartonových krabic a dalších materiálů.

Rozměry obrobku600 × 400 až 1900 × 1000 mm (pracovní rozměry, možnost zakázkové výroby mimo standardní rozměry) Rychlost výrobyŘezání 0–600 / Gravírování 0–1500

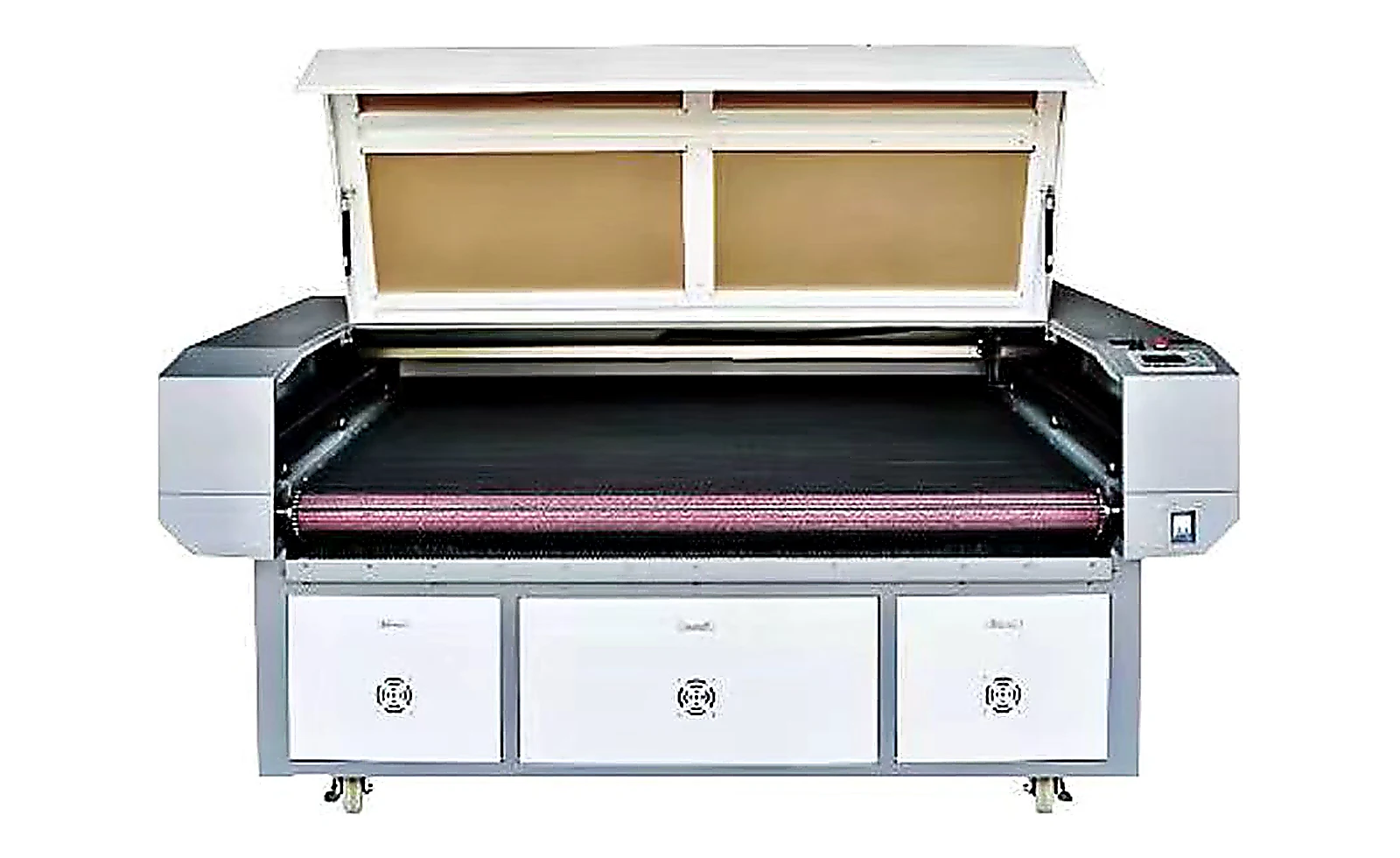

Laserová řezačka s automatickým podáváním látky – kompletní zařízení pro řezání CO₂ laserem s automatickým podáváním na dopravním pásu Laserová řezačka na textilie
Přehled zařízení

Návrh zařízení s ohledem na konkrétní výrobní cíle

Laserový řezací stroj s automatickým podáváním materiálu využívá konstrukci s automatickým podáváním pomocí dopravního pásu a CO₂ laser, který slouží k kontinuálnímu řezání a gravírování textilií, obuvnických materiálů, kůže a řemeslných výrobků.Zařízení je vybaveno kamerou Canon a je k dispozici v 9 provedeních od modelu DF-PT6040 až po DF-PT1910, přičemž pracovní rozměry pokrývají rozsah od 600 × 400 mm do 1900 × 1000 mm,výkon laseru 80–150 W (u modelu DF-PT1910 130–150 W), celkový příkon zařízení nepřesahuje 3500 W nebo 6000 W, rychlost řezání a gravírování 0–600 / 0–1500,přesnost opakovatelného polohování ±0,05 mm, využívá vodní chlazení a pohon krokovými/servomotory a na požádání lze vyrobit i nestandardní provedení na míru.

Výhody zařízení

  1. Automatické podávání pomocí dopravního pásu:Zařízení využívá automatický dopravní pás v kombinaci s přítlačným válečkem, díky čemuž může materiál plynule vstupovat do řezací zóny, což snižuje počet ručních operací při vkládání a vyjímání jednotlivých kusů a jejich opětovném vyrovnávání. Je vhodné pro zpracování oděvních látek, obuvnických materiálů a kožených dílů, které vyžadují nepřetržitý provoz.
  2. Polohování pomocí kamery Canon:Zařízení je vybaveno kamerou Canon, kterou lze využít k rozpoznání vzoru a určení polohy před řezáním. To usnadňuje řezání podle obrysu u materiálů s potiskem nebo texturou a snižuje čas potřebný na ruční obkreslování a vyrovnávání.
  3. Řezání a gravírování CO₂ laserem:Díky použití CO₂ laseru lze provádět dva druhy zpracování: řezání materiálu a povrchové gravírování. Výkon laseru 80–150 W je volitelný podle modelu a zajišťuje rovnováhu mezi rychlostí a kvalitou řezu.
  4. Vodní chlazení, vhodné pro dlouhodobý nepřetržitý provoz:Celý stroj je vybaven vodním chlazením, provozní teplota se pohybuje v rozmezí 0–45 °C a provozní vlhkost 5 %–95 %, což je vhodné pro dlouhodobé nepřetržité řezání v dílenském prostředí.
  5. Přesnost opakovaného polohování ±0,05 mm:Přesnost opakovaného polohování dosahuje ±0,05 mm. Ve spojení s pohonným systémem s krokovými/servomotory pomáhá udržovat jednotné rozměry řezaných dílů v sériové výrobě a snižuje potřebu dodatečného ořezávání.
  6. 9 velikostí, možnost zakázkové výroby mimo standard:Pracovní rozměry pokrývají celkem 9 velikostí v rozmezí 600 × 400 mm až 1900 × 1000 mm, které lze vybrat podle rozměrů střihů a způsobu rozložení materiálu;kromě standardních rozměrů lze realizovat i zakázkovou výrobu nestandardních rozměrů, což usnadňuje přizpůsobení stávajícímu procesu řezání a prostoru na pracovišti.
  7. Vhodné pro různé materiály a kompatibilní s výkresy:Kromě oděvních látek, materiálů na obuv, bytového textilu, kabelek, zavazadel, automobilových sedáků, kůže a hraček lze stroj použít také k gravírování akrylových povrchů, zpracování výrobků z bambusu a dřeva, papíru, kartonových krabic, krabiček na cigarety a podobně; podporuje formáty DWG, DXF, AI, CDR atd., soubory lze přenášet pomocí USB kabelu, flash disku nebo síťového kabelu.

Vhodná odvětví a oblasti použití

Tento stroj se široce používá v odvětvích oděvů, obuvnických materiálů, bytového textilu, kabelek, zavazadel, automobilových sedáků, kůže a hraček pro řezací procesy; lze jej také použít pro řezání kamenných předmětů, dekorativních předmětů, gravírování na akrylových površích, jakož i pro zpracování řemeslných výrobků z bambusu a dřeva a pro zpracování papíru, kartonových krabic, krabiček na cigarety atd.Konstrukce s nepřetržitým automatickým podáváním je vhodná pro stabilní sériovou výrobu s opakujícími se tvary výřezů, například pro řezání svršků a vložek do obuvi, oděvních dílů, dílů pro tašky a kufry, automobilových sedáků a kůže; u materiálů s potiskem lze nejprve provést polohování pomocí kamery a poté řezat podle obrysu. Před zahájením sériové výroby doporučujeme provést zkušební řezání na skutečném materiálu, aby se ověřil výsledek řezu, stav roztavených okrajů a napětí při podávání.

Technické parametry

Položky Parametry
Typ laseru Oxid uhličitý CO₂
Značka fotoaparátu Canon
Způsob chlazení vodní chlazení
Přesnost opakované polohování ±0,05 mm
Způsob pohonu Krokový / servomotor
Provozní napětí 220 V / 110 V, 50/60 Hz
Provozní teplota zařízení 0 °C–45 °C
Vlhkost při provozu stroje 5 %–95 %
Podporované formáty obrázků DWG, DXF, AI, CDR, PLT, BMP, JPG, TIFF, GIF
Způsoby přenosu souborů USB kabel k počítači, USB flash disk, síťový kabel

Konfigurace modelu

Model zařízení Pracovní rozměry Výkon laseru (volitelný) Celkový výkon zařízení Rychlost řezání / gravírování
DF-PT6040 600×400 80 W ≤3500 0–600 / 0–1500
DF-PT9060 900×600 80–150 W ≤3500 0–600 / 0–1500
DF-PT1080 1000×800 80–150 W ≤3500 0–600 / 0–1500
DF-PT1310 1300×1000 80–150 W ≤3500 0–600 / 0–1500
DF-PT1390 1300×900 80–150 W ≤3500 0–600 / 0–1500
DF-PT1490 1400×900 80–150 W ≤3500 0–600 / 0–1500
DF-PT1610 1600×1000 80–150 W ≤3500 0–600 / 0–1500
DF-PT1810 1800×1000 80–150 W ≤6000 0–600 / 0–1500
DF-PT1910 1900×1000 130–150 W ≤6000 0–600 / 0–1500

Zakázková výroba:Provádíme zakázkovou výrobu nestandardních rozměrů (jednotka: mm).

Poznámka:Výše uvedené parametry slouží jako reference pro standardní konfiguraci. Pracovní rozměry, výkon laseru, celkový výkon zařízení, rychlost řezání a gravírování a konfigurace kamery se mohou lišit v závislosti na konkrétním materiálu, rozměrech řezaných dílů a specifických požadavcích zákazníka. Konečné parametry se řídí technickým potvrzením a smlouvou.

Pokyny k obsluze a bezpečnosti

Laser s oxidem uhličitým patří mezi silné lasery s neviditelným nebo slabě viditelným zářením. Během provozu zařízení je přísně zakázáno otevírat kryt stroje za účelem pozorování řezací oblasti. Je nutné nosit ochranné brýle proti laserovému záření s vhodnou vlnovou délkou a ujistit se, že blokování krytu, tlačítko nouzového zastavení a výstražné značky jsou v normálním stavu.Během automatického podávání materiálu jsou dopravní pás a přítlačný válec neustále v pohybu; obsluha nesmí během provozu zasahovat rukou do vstupního otvoru ani do řezací oblasti. Při řešení posunutí materiálu, zaseknutí nebo spojování materiálů je třeba nejprve stisknout tlačítko nouzového zastavení a přerušit podávání materiálu. Během zpracování vzniká kouř, prach a zápach; je třeba udržovat v provozu systém odvodu kouře a filtrace a zajistit větrání dílny.U vodního chlazení je třeba pravidelně kontrolovat teplotu vody, hladinu vody a těsnost potrubí, aby se zabránilo poklesu výkonu laseru nebo poškození zařízení v důsledku nedostatečného chlazení.Zařízení musí být spolehlivě uzemněno; v halách s výraznými výkyvy napájení a napětí se doporučuje instalovat stabilizátor napětí. Po výměně materiálu nebo úpravě rychlosti podávání je třeba nejprve provést zkušební řez na malém vzorku, ověřit ohniskovou vzdálenost, výkon, rychlost a kvalitu řezu a teprve poté přistoupit k sériové výrobě; po zastavení stroje je třeba vyčistit dopravní pás a pracovní plochu od zbytků materiálu a provést běžnou údržbu podle pokynů v příručce.

Doporučení pro výběr modelu

Při výběru modelu je třeba nejprve ověřit maximální šířku a délku jednotlivých řezaných dílů nebo rolí materiálu; doporučuje se ponechat při stanovení pracovních rozměrů přiměřenou rezervu oproti maximálním rozměrům dílu;Zároveň je třeba zkontrolovat druh materiálu, tloušťku, přítomnost potisku a potřebu kontinuálního podávání, aby bylo možné určit konfiguraci kamerového polohování a automatického podávacího pásu. Pro běžné malé a středně velké kusy lze upřednostnit modely DF-PT6040 až DF-PT1490; pro větší formáty nebo v případech, kdy je třeba zohlednit i dlouhé kusy, lze zvolit modely DF-PT1610, DF-PT1810 nebo DF-PT1910.Co se týče výkonu, pro běžné tenké textilie a papírové výrobky lze zvolit konfiguraci 80 W; pro silnější materiály, vícevrstvé řezání a gravírování doporučujeme konfiguraci 80–150 W nebo 130–150 W. Pokud standardní specifikace neodpovídají prostoru na pracovišti nebo rozměrům řezaných dílů, můžete nám poskytnout informace o skutečných rozměrech a materiálech a my vám navrhneme řešení na míru.Dále je třeba ověřit napětí v dílně, podmínky větrání a odvodu kouře, prostor pro vodní chlazení a přívodní kanál.

Rozsah použití

Laserový řezací stroj s automatickým podáváním látky je vhodný pro kontinuální řezání v odvětvích oděvů, obuvi, bytového textilu, kabelek, zavazadel, automobilových sedadel, kůže, hraček a dalších. Hodí se také pro řezání kamene, dekorativních předmětů, gravírování povrchů z akrylu, stejně jako pro zpracování řemeslných výrobků z bambusu a dřeva a pro zpracování papíru, kartonových krabic, krabiček na cigarety a podobně.Kombinace automatického podávání pomocí dopravního pásu s CO₂ laserem a polohováním pomocí kamery je vhodná pro výrobní scénáře s opakujícími se tvary střihů, stabilními sériemi a požadavkem na kontinuální řezání. Hodí se také pro výrobu malých a středních sérií, kde je třeba řezat podle obrysů na vzorovaných materiálech a kde jsou kladeny požadavky na konzistentnost rozměrů střihů.

Chcete-li ověřit pracovní rozměry, výkon laseru, způsob podávání a konfiguraci kamery u laserového řezacího stroje na textilie s automatickým podáváním, podívejte se nakategorii produktů laserových řezacích strojů na textilienebo si prohlédnětepanoramatické laserové řezačky na textilie, panoramatické vysokorychlostní laserové řezačky na textiliea příklady dodávek a technologického uvedení do provozu laserových řezaček na textilie.Můžete nás také kontaktovat a získat doporučení ohledně výběru modelu, zkušební řezání materiálu a cenovou nabídku.

Hlavní přednosti

Konfigurace pro stabilní sériovou výrobu

  • Automatické podávání pomocí dopravního pásu, materiál plynule vstupuje do řezací zóny. Polohování pomocí kamery Canon usnadňuje řezání podle obrysů vzoru. CO₂ laser, kombinace řezání a gravírování v jednom. Výkon laseru 80–150 W (volitelně), celková hmotnost stroje ≤3500 / ≤6000 W. Vodní chlazení, vhodné pro dlouhodobý nepřetržitý provoz. Přesnost opakovatelného polohování ±0,05 mm. Pracovní rozměry od 600 × 400 do 1900 × 1000 mm, celkem 9 velikostí. Možnost zakázkové výroby mimo standardní rozměry. Podpora formátů výkresů DWG, DXF, AI, CDR a další formáty výkresů; tři způsoby přenosu souborů: USB, flash disk a síťový kabel
Vhodné materiály a použití

Přizpůsobení procesu vlastnostem materiálu

  • Střihání dílů oděvních látek, řezání materiálů a svršků obuvi, řezání textilií pro domácnost, řezání dílů pro kabelky a tašky, řezání automobilových sedadel, řezání kožených výrobků, řezání hraček a plyšových výrobků, gravírování akrylových povrchů, řemeslné výrobky z bambusu a dřeva, papír, krabic a cigaretových krabiček; Zpracování kamenných předmětů a dekorativních předmětů
Volitelné konfigurace

Rozšíření modulů podle požadavků výrobní linky

01Automatické podávání pomocí dopravníku, polohování fotoaparátem Canon, CO₂ laser 80–150 W (volitelně), vodní chlazení, pracovní rozměry 600 × 400 až 1900 × 1000 mm, zakázková výroba mimo standardní rozměry, krokový / servomotor, přenos souborů přes USB, flash disk a síťový kabel
Často kladené otázky

Často kladené otázky týkající se „Laserová řezačka na textilie“

Prohlédněte si tuto řadu zařízení
01 Jste výrobní závod nebo obchodní společnost?

Jsme výrobcem tiskového zařízení se sídlem v Dongguan v provincii Guangdong. Společnost byla založena v roce 2003 a veškerý výzkum a vývoj, přesné obrábění, montáž i zkoušky provádíme ve vlastním závodě. Naše zařízení již vyvážíme do 83 zemí a regionů.

02 Jak si vybrat mezi sublimačním válcovým přenosem a digitálním potiskem?

Sublimační transfer pomocí válce je vhodný pro sériovou výrobu textilií z umělých vláken; vyznačuje se vysokou věrností reprodukce vzorů, stabilními barvami a nízkými jednotkovými náklady; u malých sérií s více vzory lze zvážit digitální řešení. Zašlete nám vzorky látek a vzorů a my vám poskytneme srovnávací doporučení.

03 Je možné nejprve vyrobit vzorek a ověřit tak výrobní postup?

Ano. Zašlete nám látku a vzor, my vyhotovíme vzorek na příslušném stroji, poskytneme vám parametry jako teplotu, tlak a rychlost spolu se vzorovým kusem látky. Až po ověření výsledku přenosu se rozhodneme pro konkrétní model stroje.

04 Lze šířku pásu, rychlost a výrobní kapacitu přizpůsobit na míru?

Ano. Šířku pásu, rychlost, regulaci napětí i konfiguraci odvíjení, vyrovnávání a navíjení lze přizpůsobit vlastnostem tkaniny a cílovým výrobním kapacitám.

05 Dochází při řezání látky laserem k spálení okrajů a žloutnutí?

U chemických vláken, jako je polyester, se provádí tepelné řezání, při kterém se okraje roztaví a zapečetí, takže se neroztrhávají; u přírodních vláken, jako je bavlna a len, dochází ke karbonizaci a zažloutnutí. Rozhodnutí, zda použít laser, závisí na druhu látky; nejspolehlivější je zaslat vzorek k vyzkoušení řezání.

06 Jak velký formát lze na velkoformátových strojích maximálně řezat?

Řada DF pro velkoformátový tisk zahrnuje modely od DF-1610 po DF-2030, které se volí podle rozměrů tiskového formátu; pro nepřetržitou výrobu z role lze zvolit model DF-PT s automatickým podáváním materiálu.

07 Jak si vybrat mezi vibračním nožem a laserem?

Vibrační nůž provádí řezání za studena a je vhodný pro materiály citlivé na teplo, u nichž nesmí dojít k karbonizaci (kompozitní materiály, kůže, TPU atd.); laser provádí řezání za tepla, je rychlý a umožňuje zatavování okrajů. Tyto dva postupy se vzájemně doplňují, a proto nabízíme obě zařízení.

08 V čem se liší laserový řezací stroj s automatickým podáváním materiálu od běžných modelů?

Modely s automatickým podáváním umožňují řezání přímo při podávání a jsou vhodné pro sériovou výrobu z role; běžné modely jsou vhodné pro řezání z listů, výrobu vzorků a malých sérií různých druhů.

09 K čemu slouží vysekávací stroj s posuvnou plošinou?

Stroj se používá především k řezání obrysů a k polovičnímu i úplnému vysekávání z rolí, například u krystalových štítků, termotransferových potisků, samolepek a magnetických nálepek; řezací plocha 600 × 900 mm, automatické postupné podávání materiálu s kamerovým sledováním okrajů.
