Laserová řezačka na textilie

Laserová řezačka na širokoformátové textilie

Model zařízení:Řada DF / DF-1610 až DF-2030

Laserová řezačka na širokoformátové textilie využívá vizuální polohování pomocí průmyslové kamery a CO₂ laser, vodní chlazení, přesnost opakovatelného polohování ±0,05 mm, pracovní rozměry v rozmezí 1600 × 1000 až 2000 × 3000 mm, výkon laseru lze volit v rozmezí 80–300 W, podporují formáty výkresů DWG, DXF, AI, CDR a další; jsou vhodné pro řezání cyklistického oblečení, sportovního oblečení, plavek, bytového textilu, obuvi, krajek, zavazadel, automobilových sedadel a kožených výrobků.

Rozměry obrobku1600 × 1000 až 2000 × 3000 mm (pracovní rozměry) Rychlost výrobyŘezání 0–1000 / Gravírování 0–1500

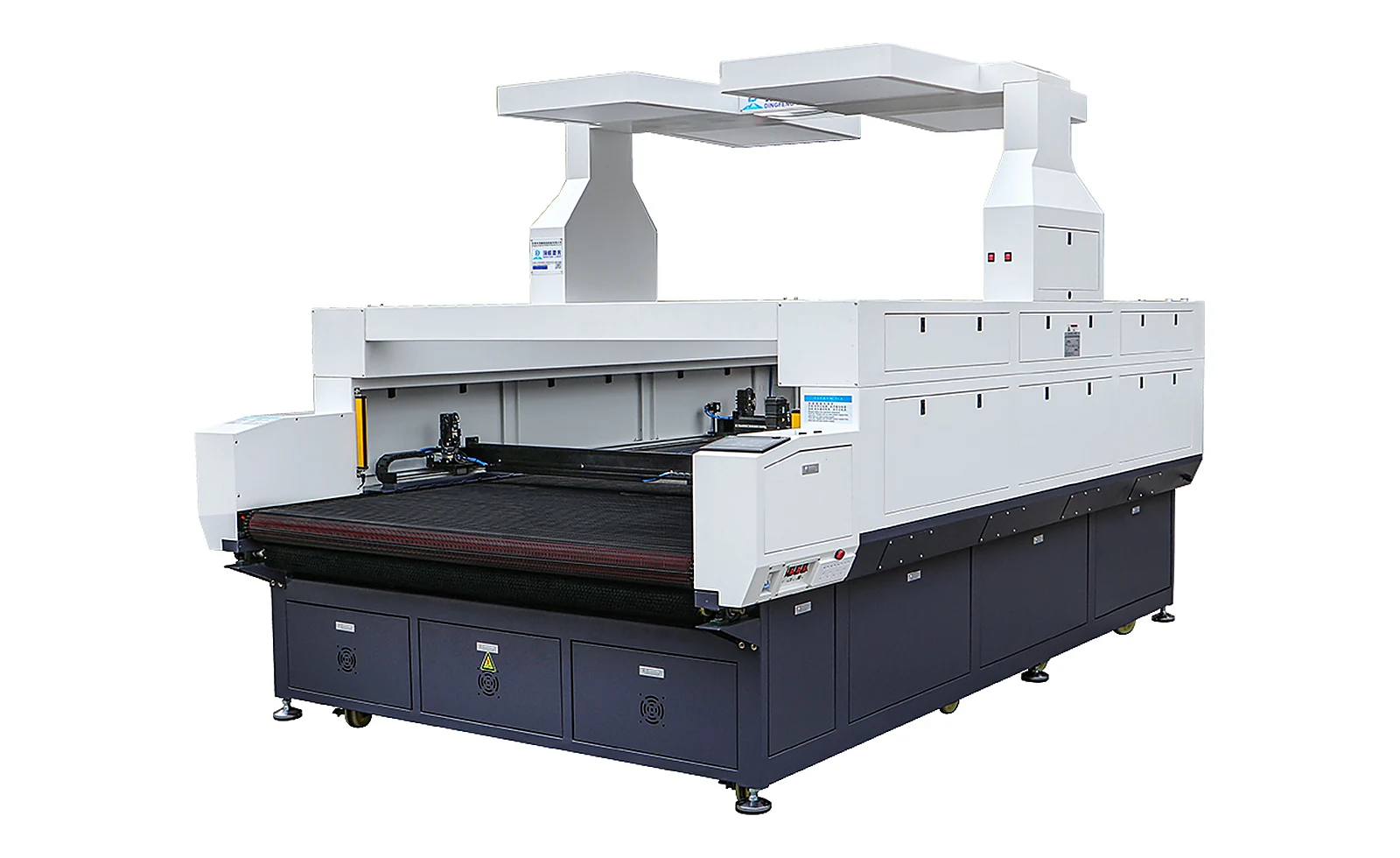

Laserová řezačka na širokoformátní textilie – zařízení pro řezání CO₂ laserem s vizuálním polohováním pomocí průmyslové kamery Laserová řezačka na textilie
Přehled zařízení

Návrh zařízení s ohledem na konkrétní výrobní cíle

Panoramatický laserový řezací stroj na textilie využívá systém panoramatického vizuálního rozpoznávání s průmyslovou kamerou a CO₂ laser a je určen k řezání a gravírování oděvních látek, bytového textilu, materiálů pro obuv, tašek a kožených výrobků.Zařízení je k dispozici v 12 provedeních od DF-1610 po DF-2030, s pracovními rozměry od 1600 × 1000 mm do 2000 × 3000 mm a volitelným výkonem laseru 80–300 W,celkový příkon zařízení nepřesahuje 3000 W nebo 5000 W. Zařízení využívá vodní chlazení a pohon pomocí krokových/servomotorů, přesnost opakované polohování je ±0,05 mm. Podporuje běžné formáty výkresů, jako jsou DWG, DXF, AI, CDR, a umožňuje přenos souborů prostřednictvím USB kabelu, USB flash disku nebo síťového kabelu.

Výhody zařízení

  1. Panoramatické vizuální rozpoznávání a polohování:Zařízení je vybaveno průmyslovou kamerou, která ve spolupráci s panoramatickým vizuálním systémem rozpoznává a polohuje potiskové vzory, textury a obrysy na látce. Je vhodné pro zpracovatelské scénáře, kde je třeba řezat podle obrysů vzoru na již potištěné nebo vzorované látce, čímž se snižuje nutnost ručního vyrovnávání a obkreslování.
  2. Řezání a gravírování CO₂ laserem:Využívá CO₂ laser, který umožňuje provádět jak řezání látek, tak povrchové gravírování. Výkon laseru je volitelný v rozmezí 80–300 W v závislosti na modelu a umožňuje zpracování látek a desek různých tlouštěk a materiálů.
  3. Vodní chlazení, vhodné pro nepřetržitý provoz:Celý stroj je vybaven vodním chlazením, provozní teplota se pohybuje v rozmezí 0–45 °C a provozní vlhkost 5–95 %, což je vhodné pro dlouhodobé nepřetržité řezání v dílenském prostředí.
  4. Přesnost opakovaného polohování ±0,05 mm:Přesnost opakovaného polohování dosahuje ±0,05 mm. Ve spojení s pohonným systémem s krokovými/servomotory pomáhá udržovat jednotné rozměry řezaných dílů v sériích a snižuje potřebu dodatečného ořezávání.
  5. Možnost volby velkoformátového pracovního stolu:K dispozici je celkem 12 pracovních rozměrů od 1600 × 1000 mm do 2000 × 3000 mm. Vhodný formát lze vybrat podle rozměrů řezaných dílů, způsobu rozvržení materiálu a produkce za jednu směnu, čímž se sníží počet sestavování rozvrhů a výměn materiálu.
  6. Různé formáty výkresů a způsoby přenosu:Podporuje formáty DWG, DXF, AI, CDR, PLT, BMP, JPG, TIFF, GIF a další. Soubory lze přenášet pomocí USB kabelu připojeného k počítači, USB flash disku nebo síťového kabelu, což usnadňuje propojení se stávajícími procesy rozvrhování a tvorby vzorů.

Vhodné odvětví a oblasti použití

Tento stroj je vhodný pro odvětví cyklistického oblečení, sportovního oblečení, plavek, tanečního oblečení, potištěného oblečení, bytového textilu, obuvi, krajek, kabelek,rukavice, tašky a kufry, automobilové sedáky, kožené výrobky, plyšové hračky a papírové výrobky. Lze jej použít pro řezání látkových dílů, vyřezávání obrysů vzorů, řezání krajky a lemů, řezání materiálů pro obuv, řezání dílů pro tašky a kufry a automobilové sedáky, řezání kožených výrobků a vysekávání papírových výrobků.U látek s potiskem nebo vzorem lze nejprve provést vizuální rozpoznání a polohování a poté provést řezání podle obrysu; před sériovou výrobou se doporučuje provést zkušební řezání na skutečné látce, aby se ověřil výsledek řezu, stav zatavených okrajů a způsob rozvržení materiálu.

Technické parametry

Položky Parametry
Typ laseru Oxid uhličitý CO₂
Značka kamery Průmyslová kamera
Způsob chlazení Vodní chlazení
Přesnost opakovaného polohování ±0,05 mm
Způsob pohonu Krokový / servomotor
Provozní napětí 220 V / 110 V, 50/60 Hz
Provozní teplota zařízení 0 °C–45 °C
Vlhkost při provozu stroje 5 %–95 %
Podporované formáty obrázků DWG, DXF, AI, CDR, PLT, BMP, JPG, TIFF, GIF
Způsoby přenosu souborů USB kabel k počítači, USB flash disk, síťový kabel

Konfigurace modelu

Model stroje Pracovní rozměry Výkon laseru (volitelně) Celkový příkon Rychlost řezání / gravírování
DF-1610 1600×1000 80–150 W ≤3000 0–1000 / 0–1500
DF-1814 1800×1400 80–150 W ≤3000 0–1000 / 0–1500
DF-1816 1800×1600 80–150 W ≤3000 0–1000 / 0–1500
DF-1820 1800×2000 130–300 W ≤5000 0–1000 / 0–1500
DF-1825 1800×2500 150–300 W ≤5000 0–1000 / 0–1500
DF-1830 1800×3000 150–300 W ≤5000 0–1000 / 0–1500
DF-1916 1900×1600 150–300 W ≤5000 0–1000 / 0–1500
DF-1922 1900×2200 150–300 W ≤5000 0–1000 / 0–1500
DF-1927 1900×2700 150–300 W ≤5000 0–1000 / 0–1500
DF-2022 2000×2200 150–300 W ≤5000 0–1000 / 0–1500
DF-2025 2000×2500 150–300 W ≤5000 0–1000 / 0–1500
DF-2030 2000×3000 150–300 W ≤5000 0–1000 / 0–1500

Poznámka:Výše uvedené parametry slouží jako reference pro standardní konfiguraci. Pracovní rozměry, výkon laseru, celkový výkon stroje, způsob pohonu a konfigurace vizuálního systému mohou být upraveny v závislosti na konkrétní látce, rozměrech střihových dílů a řešeních na míru. Konečné parametry se řídí technickým potvrzením a smlouvou.

Pokyny k obsluze a bezpečnosti

Laser s oxidem uhličitým patří mezi silné lasery, jejichž záření je neviditelné nebo jen slabě viditelné. Během provozu zařízení je přísně zakázáno otevírat kryt stroje za účelem sledování řezané oblasti. Je nutné nosit ochranné brýle proti laserovému záření s vhodnou vlnovou délkou a ujistit se, že blokování krytu, tlačítko nouzového zastavení a výstražné značky jsou v normálním stavu.Během zpracování vzniká kouř a zápach; je třeba zajistit správnou funkci odsávacích a filtračních systémů a zajistit větrání dílny. U vodního chladicího systému je třeba pravidelně kontrolovat teplotu vody, hladinu vody a těsnost potrubí, aby se zabránilo poklesu výkonu laseru nebo poškození zařízení v důsledku nedostatečného chlazení. Zařízení musí být spolehlivě uzemněno; v dílnách s velkými výkyvy napájení a napětí se doporučuje instalovat stabilizátor napětí.Po výměně materiálu nebo úpravě způsobu odvodu materiálu je třeba nejprve provést zkušební řez na malém vzorku, ověřit ohniskovou vzdálenost, výkon, rychlost a kvalitu řezu a teprve poté přistoupit k sériové výrobě; po zastavení stroje je třeba z pracovní desky odstranit zbytky materiálu a provést běžnou údržbu podle pokynů v příručce.

Doporučení pro výběr modelu

Při výběru modelu je třeba nejprve ověřit maximální vnější rozměry jednotlivých řezaných dílů a způsob rozložení materiálu; doporučuje se ponechat při pracovních rozměrech rezervu 100–200 mm nad maximálními rozměry řezaného dílu, aby bylo možné materiál rozložit a upnout;Zároveň je třeba zkontrolovat druh a tloušťku látky, zda je potištěná a zda je nutné provádět řezání s přesným zarovnáním, a určit, zda je zapotřebí vizuální polohování pomocí průmyslové kamery. Pokud jde o výkon, pro běžné tenké látky a papírové výrobky lze zvolit konfiguraci 80–150 W, pro silnější látky, vícevrstvé řezání a gravírování se doporučuje zvolit konfiguraci 130–300 W nebo 150–300 W.Dále je třeba ověřit napětí v dílně, podmínky větrání a odvodu kouře, prostor pro vodní chlazení a přívodní kanál zařízení; v případě potřeby lze poskytnout skutečné látky a výkresy střihů pro ověření zkušebním řezáním.

Rozsah použití

Laserový řezací stroj s panoramatickým stolu je vhodný pro řezání a gravírování v odvětvích oděvního průmyslu, bytového textilu, obuvnictví, výroby tašek a kufrů, automobilového interiéru, hraček a papírových výrobků. Lze jej použít pro řezání dílů z látek na cyklistické oblečení, sportovní oblečení, plavky, taneční kostýmy a potištěné oděvy, pro grafické řezání bytového textilu, řezání krajek a lemů, řezání materiálů na obuv a svršků,stříhání dílů pro kabelky, rukavice a tašky, stříhání automobilových sedadel, stříhání kožených výrobků, stříhání plyšových hraček a vysekávání papírových výrobků. Kombinace vizuálního polohování pomocí průmyslové kamery a velkoformátového pracovního stolu je vhodná pro scénáře malosériové a sériové výroby, kde je vyžadováno stříhání podle obrysů na vzorovaných látkách a kde jsou kladeny požadavky na konzistentnost rozměrů stříhaných dílů.

Chcete-li ověřit pracovní rozměry laserového řezacího stroje na textilie s panoramatickým stolu, výkon laseru, způsob vizuálního polohování a konfiguraci odsávání a chlazení, podívejte se nakategorii produktů laserových řezacích strojů na textilienebo si prohlédněte příklady dodávek a technologického uvedení do provozu laserových řezacích strojů na textilie.Můžete takékontaktovat nása získat doporučení ohledně výběru modelu, zkušební řezání látky a cenovou nabídku.

Hlavní přednosti

Konfigurace pro stabilní sériovou výrobu

  • Rozpoznávání a polohování pomocí průmyslových kamer s velkým zorným polem; CO₂ laser, kombinace řezání a gravírování; vodní chlazení, vhodné pro dlouhodobý nepřetržitý provoz; přesnost opakovatelného polohování ±0,05 mm; krokový / pohon servomotorem; pracovní rozměry 1600 × 1000 až 2000 × 3000 mm, celkem 12 specifikací; výkon laseru 80–300 W, volitelný podle modelu; podpora formátů výkresů DWG, DXF, AI, CDR a další formáty výkresů. Tři způsoby přenosu souborů: USB, flash disk a síťový kabel.
Vhodné materiály a použití

Přizpůsobení procesu vlastnostem materiálu

  • Střihové díly z látek na cyklistické a sportovní oblečení; látky na plavky a taneční oblečení; vyřezávání obrysů vzorů pro potisk oděvů; vyřezávání vzorů z látek pro bytový textil; řezání materiálů pro obuv a obuvnické komponenty; řezání krajek a lemovek; řezání dílů pro kabelky a rukavice; řezání tašek a automobilových sedáků; kožené výrobky Stříhání plyšových hraček, výsek papírových výrobků
Volitelné konfigurace

Rozšíření modulů podle požadavků výrobní linky

01Vizuální polohování pomocí průmyslové kamery, řezání a gravírování laserem s oxidem uhličitým, vodní chladicí systém, výkon laseru 80–300 W (volitelně), pracovní rozměry 1600 × 1000 až 2000 × 3000 mm, krokový / servomotorový pohon Přenos souborů přes USB, flash disk a síťový kabel
Často kladené otázky

Často kladené otázky týkající se „Laserová řezačka na textilie“

Prohlédněte si tuto řadu zařízení
01 Jste výrobní závod nebo obchodní společnost?

Jsme výrobcem tiskového zařízení se sídlem v Dongguan v provincii Guangdong. Společnost byla založena v roce 2003 a veškerý výzkum a vývoj, přesné obrábění, montáž i zkoušky provádíme ve vlastním závodě. Naše zařízení již vyvážíme do 83 zemí a regionů.

02 Jak si vybrat mezi sublimačním válcovým přenosem a digitálním potiskem?

Sublimační transfer pomocí válce je vhodný pro sériovou výrobu textilií z umělých vláken; vyznačuje se vysokou věrností reprodukce vzorů, stabilními barvami a nízkými jednotkovými náklady; u malých sérií s více vzory lze zvážit digitální řešení. Zašlete nám vzorky látek a vzorů a my vám poskytneme srovnávací doporučení.

03 Je možné nejprve vyrobit vzorek a ověřit tak výrobní postup?

Ano. Zašlete nám látku a vzor, my vyhotovíme vzorek na příslušném stroji, poskytneme vám parametry jako teplotu, tlak a rychlost spolu se vzorovým kusem látky. Až po ověření výsledku přenosu se rozhodneme pro konkrétní model stroje.

04 Lze šířku pásu, rychlost a výrobní kapacitu přizpůsobit na míru?

Ano. Šířku pásu, rychlost, regulaci napětí i konfiguraci odvíjení, vyrovnávání a navíjení lze přizpůsobit vlastnostem tkaniny a cílovým výrobním kapacitám.

05 Dochází při řezání látky laserem k spálení okrajů a žloutnutí?

U chemických vláken, jako je polyester, se provádí tepelné řezání, při kterém se okraje roztaví a zapečetí, takže se neroztrhávají; u přírodních vláken, jako je bavlna a len, dochází ke karbonizaci a zažloutnutí. Rozhodnutí, zda použít laser, závisí na druhu látky; nejspolehlivější je zaslat vzorek k vyzkoušení řezání.

06 Jak velký formát lze na velkoformátových strojích maximálně řezat?

Řada DF pro velkoformátový tisk zahrnuje modely od DF-1610 po DF-2030, které se volí podle rozměrů tiskového formátu; pro nepřetržitou výrobu z role lze zvolit model DF-PT s automatickým podáváním materiálu.

07 Jak si vybrat mezi vibračním nožem a laserem?

Vibrační nůž provádí řezání za studena a je vhodný pro materiály citlivé na teplo, u nichž nesmí dojít k karbonizaci (kompozitní materiály, kůže, TPU atd.); laser provádí řezání za tepla, je rychlý a umožňuje zatavování okrajů. Tyto dva postupy se vzájemně doplňují, a proto nabízíme obě zařízení.

08 V čem se liší laserový řezací stroj s automatickým podáváním materiálu od běžných modelů?

Modely s automatickým podáváním umožňují řezání přímo při podávání a jsou vhodné pro sériovou výrobu z role; běžné modely jsou vhodné pro řezání z listů, výrobu vzorků a malých sérií různých druhů.

09 K čemu slouží vysekávací stroj s posuvnou plošinou?

Stroj se používá především k řezání obrysů a k polovičnímu i úplnému vysekávání z rolí, například u krystalových štítků, termotransferových potisků, samolepek a magnetických nálepek; řezací plocha 600 × 900 mm, automatické postupné podávání materiálu s kamerovým sledováním okrajů.
