Sublimeringsbånd-varmepresse med fremføring, ZS-AB
Udstyrsmodel:ZS-AB

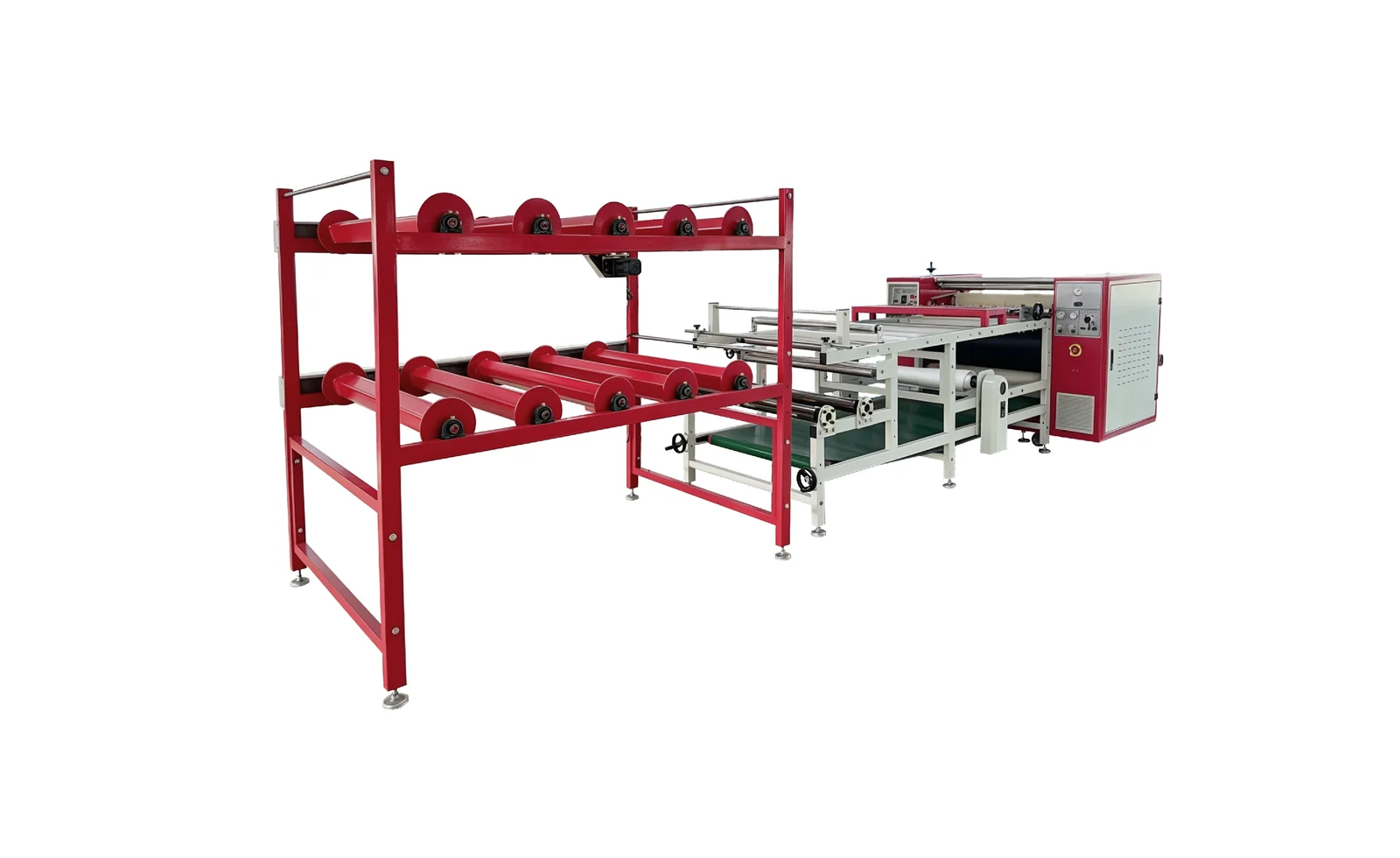

ZS-AB-sublimeringsvarmepressen til bånd med topindføring er udstyret med 610/800 mm tromler, en bredde på 1300 mm, en effekt på 38/58 kW og en hastighed på 280/616 m/t. Den er udstyret med topindføringsmekanisme, positioneringsbord, tromler af sømløse stålrør, Teflon-belægning, varmeelementer af høj kvalitet, pneumatisk tryk og tæpper med høj tæthed, hvilket gør den velegnet til kontinuerlig transferprint på vævede bånd, elastikker, snørebånd og lignende.
varmepresse til sublimeringsbånd
Udformning af udstyr med udgangspunkt i konkrete produktionsmål
ZS-AB-varmepresse med opadgående transport til sublimeringstryk på bånd er beregnet til kontinuerlig trykproduktion på bånd, elastikker, snørebånd og andre båndformede materialer og fås med to tromlediametre på 610 mm og 800 mm samt en bearbejdningsbredde på 1300 mm.Maskinen er udstyret med en fremføringsmekanisme med opadgående transport, et positioneringsbord, tromler af sømløse stålrør, Teflon-belægning, varmeelementer af højkvalitets rustfrit stål, pneumatisk tryk og tæpper med høj tæthed. Den er velegnet til effektiv, kontinuerlig sublimeringstransfertryk på båndformede produkter og sikrer samtidig effektiv opvarmning, farvekonsistens, driftsstabilitet og jævn oprulning.
Maskinens fordele
- Materialeindføring fra toppen:Båndmaterialet føres stabilt ind i overførselsområdet via en føringsbane øverst på udstyret, hvilket letter kontinuerlig fremføring, spændingskontrol og sammenføjning af rullerne og er velegnet til masseproduktion af båndprodukter.
- Positioneringsbord: Gør det nemt at justere båndformede produkter og placere mønstre. Materialets position kan justeres i henhold til proceskravene, hvilket forbedrer ensartetheden ved kontinuerlig trykning.
- Tromler af sømløse stålrør:Tromlernes indvendige og udvendige cirkler er præcisionsbearbejdet; den udvendige cirkel er slebet på en præcisionsslibemaskine og derefter belagt med Teflon. Tromlerne opvarmes jævnt, hvilket sikrer overførsel uden farveforskelle, samt god slidstyrke og non-stick-egenskaber.
- Varmeelementer af høj kvalitet:Der anvendes varmeelementer af rustfrit stål af høj kvalitet og varmeledende olie til direkte opvarmning af olielaget, som kan opvarmes til 200 °C på ca. 45 minutter, hvilket opfylder den nødvendige arbejdstemperatur til kontinuerlig trykning på termosublimeringsbånd.
- Pneumatisk tryk:Det pneumatiske tryk kan justeres, og den forreste silikoneaksel forbedrer kontaktens jævnhed yderligere, hvilket giver et mere fyldigt og stabilt overførselsresultat.
- Tæppe med høj tæthed:Der anvendes et forstærket tæppe med høj tæthed, hvilket forbedrer tilpasningen mellem materialet og valsen, øger overførselskvaliteten og forlænger tæppets levetid.
Kernekonfiguration
- Pneumatisk trykanordning:Trykket kan justeres i henhold til båndets tykkelse, elasticitet og mønsterkrav, og en foranmonteret silikoneaksel sikrer en jævn trykoverførsel.
- Nødstopkontakt: Udstyret er udstyret med en nødstopfunktion, der gør det muligt at standse driften hurtigt i tilfælde af uregelmæssigheder, hvilket øger driftssikkerheden.
- Alarmanordning ved overtemperatur:Overvåger opvarmningssystemets driftsstatus i realtid og giver straks besked, hvis der opstår en overtemperaturfejl, hvilket mindsker risikoen for temperaturskader og materialeskader.
- Spændingsjusteringsturbine: Anvendes til at justere materialespændingen, hvilket sikrer, at båndmaterialet glider jævnt ind i overførselsområdet og mindsker risikoen for skævhed, strækning og folder.
- Luftfyldt oprulningsaksel:Gør det nemt at fastgøre og afmontere oprulningsakslen hurtigt, sikrer, at det trykte bånd rulles pænt op, og øger effektiviteten i den kontinuerlige produktion.
- Betjeningspanel: Integreret styring af temperatur, hastighed og drift, intuitiv betjening, hvilket gør det nemt at justere produktionsparametrene i henhold til materiale og mønster.
Anvendelsesområder og anvendelsesscenarier
Denne maskine er en sublimeringsvarmepresse til vævede bånd og er velegnet til forarbejdning af vævede bånd, elastikker, snørebånd, mobiltelefonremme og lignende. Den er egnet til kontinuerlig trykning på smalle båndmaterialer såsom vævede bånd, elastikker, snørebånd og remme og kan håndtere både enkeltsidet og dobbeltsidet tryk. Den er velegnet til produktion af vævede bånd, hvor der skiftes ofte mellem forskellige mønstre og farver.Maskinens vigtigste specifikationer er en bredde på 1300 mm, en produktionshastighed på 280 / 616 m/h og en effekt på 38 / 58 kW. Før serieproduktion anbefales det at foretage en testkørsel med det faktiske materiale for at bekræfte båndmaterialets bredde, antal strimler samt kravene til enkelt- og dobbeltsidet tryk og procesparametre som temperatur, tryk og hastighed.
Tekniske parametre
| Diameter | Bredde | Spænding | Effekt | Hastighed | Maskinens dimensioner | Emballagedimensioner | Vægt |
|---|---|---|---|---|---|---|---|
| 610 | 1300 | 220 V/380 V | 38 | 280 | 7050×2100×1900 | 2500×1300×2000 | 1800 |
| 800 | 1300 | 380 V | 58 | 616 | 7230×2195×2025 | 2500×1400×2200 | 3100 |
Bemærkning: Ovenstående parametre er vejledende for standardkonfigurationen. Den faktiske tromlediameter, bearbejdningsbredde, spænding, effekt, hastighed samt konfiguration af op- og afrulning kan fastlægges eller tilpasses i henhold til båndets materiale, produktets bredde og produktionskapacitetskrav. De endelige parametre fastlægges i henhold til den tekniske løsning og kontrakten.
Betjenings- og sikkerhedsvejledning
Anlægget anvender tromleopvarmning, og tromlerne samt de varme komponenter har en høj temperatur under drift. Der skal bæres beskyttelseshandsker under betjening og rengøring, og det er strengt forbudt at røre direkte ved tromlernes overflade.Inden påfyldning, trådning af bånd, udskiftning af tæpper eller justering af båndbredden skal udstyret først standses, og det skal kontrolleres, at tromlen er fuldstændigt standset, og at temperaturen ligger inden for det sikre interval. Der er risiko for at blive klemt eller trukket ind ved båndføringsrullerne, båndfastspændingsanordningen og pressestedet. Ved håndtering af fastklemte bånd, brudte bånd eller afvigelser i båndføringen skal nødstopknappen først trykkes ned. Udstyret skal være pålideligt jordforbundet, og de elektriske dele skal holdes tørre og rene.Der skal dagligt foretages kontrol af varmeelementer, tæpper, spændingsmekanismer og båndindføringsanordningen i henhold til manualen. Hvis der opstår unormale lyde eller afvigende temperaturer, skal maskinen straks standses og efterses. Maskinens effekt er 38 / 58 kW. Før tilslutning skal det sikres, at værkstedets strømforsyning opfylder kravene.
Anbefalinger til modelvalg
Ved modelvalg skal man først fastlægge båndmaterialets bredde, antal strimler samt kravene til enkeltsidet eller dobbeltsidet bearbejdning. Maskinens bredde er 1300 mm;effekten er 38 / 58 kW, og produktionshastigheden er 280 / 616 m/h. Den passende konfiguration kan vælges ud fra de faktiske bearbejdningsdimensioner og produktionsmål. Hvis specifikationerne ikke er tilstrækkelige, kan der vælges en model fra samme serie med større bredde eller højere effekt. Derudover skal man kontrollere værkstedets strømkapacitet, plads til opstilling af udstyret samt plads til på- og aflæsning, og der skal afsættes plads til de daglige vedligeholdelsesopgaver.
Anvendelsesområde
Anvendes til sublimeringstryk på båndprodukter såsom vævede bånd, elastikker, snørebånd, mobiltelefonremme, kæledyrsbånd og lynlåse. Kan også anvendes til kontinuerlig trykning på relaterede smalbåndsmaterialer afhængigt af materialet og fremstillingsprocessen.Inden den egentlige serieproduktion påbegyndes, anbefales det at levere en prøve af båndet til testtryk for at fastlægge procesparametre såsom temperatur, tryk, hastighed, spænding og registreringsposition.
Hvis du ønsker at vide mere om andre sublimeringsudstyr, kan du seZS-AB sublimeringsmaskine til dobbeltsidet transfertryk på vævede bånd og ZS-BD digital sublimeringsrullevarmepresse(deluxe-udgave) og ZS-BD standardcylinder-varmepresse (deluxe-udgave) eller ZS-BF bredbånds-termosublimerings-cylindervarmepresse, eller du kankontakte osfor at få rådgivning om valg af ZS-AB-båndtrykudstyr med opadgående transport, prøvetryk og vurdering af produktionskapacitet.
Konfigureret med henblik på stabil masseproduktion
- Fremadgående transportmekanisme, velegnet til kontinuerlig trykproduktion af bånd. Positioneringsbordet letter justering af båndformede produkter og mønsterplacering. Tromlerne af sømløse stålrør er præcisionsbearbejdet på både indersiden og ydersiden, præcisionsslibet på ydersiden. Tromlerne er belagt med Teflon, hvilket sikrer jævn varmefordeling og farveoverførsel uden farveafvigelser. Varmeelementer af højkvalitets rustfrit stål opvarmer direkte varmeledningsolielaget og når en temperatur på 200 °C på ca. 45 minutter. Det pneumatiske tryk er justerbart, foran monteret silikoneaksel forbedrer overførselsresultatet. Tæppe af høj densitet og forstærket tykkelse forbedrer tilpasningen og forlænger levetiden. Udstyret med nødstop, overophedningsalarm, spændingsjusteringshjul og pneumatisk oppustelig oprulningsaksel. Leveres med tromlediametre på 610 mm og 800 mm, bearbejdningsbredde 1300 mm.
Tilpas processen efter materialets egenskaber
Udvidelse af moduler i henhold til produktlinjens krav
Ofte stillede spørgsmål om »varmepresse til sublimeringsbånd«
01 Er I en fabrik eller en handelsvirksomhed?
Vi er en producent af trykudstyr med base i Dongguan, Guangdong, der blev grundlagt i 2003. Forskning og udvikling, præcisionsbearbejdning, samling og idriftsættelse foregår alt sammen på vores egen fabrik, og vores udstyr er blevet eksporteret til 83 lande og regioner.
02 Hvordan vælger man mellem sublimeringstransfer og digitaltryk?
Sublimeringstryk med tromle er velegnet til kontinuerlig masseproduktion af tekstiler af syntetiske fibre, da det giver en høj gengivelsesgrad af mønstre, stabile farver og lave enhedsomkostninger. Ved små ordrer med mange forskellige mønstre kan man overveje digitaltryk. Send os stoffet og mønstrene, så giver vi jer nogle sammenlignende anbefalinger.
03 Er det muligt at lave en prøve først for at kontrollere fremgangsmåden?
Det kan vi godt. Send os stoffet og mønsteret, så laver vi en prøve på den relevante maskine og giver dig parametre som temperatur, tryk og hastighed samt en prøve af det trykte stof. Når du har godkendt trykresultatet, fastlægger vi, hvilken maskine der skal bruges.
04 Kan bredden, hastigheden og produktionskapaciteten tilpasses?
Ja. Bredde, hastighed, spændingsregulering samt konfigurationerne for afvikling, sporskorrektion og oprulning kan alle tilpasses efter stoffets egenskaber og produktionsmålene.
05 Hvad er forskellen på dobbeltsidet og enkeltsidet transfer?
Med en dobbeltsidet maskine udføres overførslen på begge sider i ét gennemløb, hvilket sparer et trin og en arbejdsgang; ved ordrer, hvor der kun kræves et motiv på forsiden, er en enkeltsidet maskine tilstrækkelig.
06 Hvordan sikres præcis placering af motivet ved transfertryk på lynlåse?
Ved ordrer som f.eks. lynlåse, hvor mønsteret skal være fastgjort på en bestemt position, anvendes ZS-AD-modellen med høj præcision til justering af lynlåse, som automatisk korrigerer afvigelser under fremføringen af materialet. Det anbefales at fremstille en prøve med det faktiske produkt for at kontrollere justeringsresultatet.
07 Kan man også lave transfertryk på elastikker, snørebånd, snore og kæledyrsbånd?
Ja. Ved elastiske bånd skal man være opmærksom på, at mønsteret kan blive forvrænget ved strækning, og man skal kontrollere spændingen nøje under overførslen; små tromlemaskiner bruges også ofte til denne type smalle, små emner.
Få yderligere oplysninger om denne enhed
Oplys os om materialetype, bredde, hastighed og den ønskede produktionskapacitet, så vil vores ingeniører vurdere udstyrskonfigurationen og leveringstiden.
- Individuel vurdering af ingeniører
- Konfigurationsplan baseret på materialer og produktionskapacitet
- Svar inden for én arbejdsdag
