Čtyři body kontroly procesu při výrobě stuh a elastických pásků metodou termotransferu

Pásky, gumičky, zipy a tkaničky patří mezi úzké, souvislé a snadno roztažitelné materiály. Princip jejich termotransferového potisku se liší od potisku širokých látek: vzhledem k malé šířce materiálu a častým změnám tiskových úloh se i nepatrné změny napětí, teploty a cyklického zarovnání snáze znásobí.Při posuzování, zda je zařízení vhodné pro sériovou výrobu, je třeba zohlednit vlastnosti materiálu, konstrukci zařízení a záznamy o výrobním procesu.
I. Teplota a tlak: nejprve najít technologické okno, poté naplánovat výrobu
Úzké materiály procházejí mezi válcem a přítlačným válečkem v krátkém čase; nedostatečná teplota může způsobit nespolehlivý přenos nebo rozmazání vzoru, zatímco příliš vysoký tlak může zploštit elastickou strukturu a ovlivnit tak pocit na dotek a pružnost. Pásky různé šířky, tloušťky a struktury nemohou používat stejné pevně nastavené parametry.
Při vzorkování doporučujeme provést testy teplotního a rychlostního gradientu na skutečném materiálu, přičemž pokaždé měňte pouze jednu proměnnou a zaznamenávejte stav povrchu vzoru, okrajů, hmatových vlastností a stavu po natažení. Až najdete rozsah, ve kterém nedochází k rozpadání okrajů, slepování a hmatové vlastnosti splňují požadavky, proveďte testy s nepřetržitým průchodem pásky.Rozsah teplot, který zařízení podporuje, představuje pouze hranici jeho schopností a neodpovídá doporučené výrobní teplotě pro každý materiál.
II. Napětí a rychlost průchodu pásky musí být stabilní
Elastické pásky a pásky zipů jsou velmi citlivé na změny napětí.Příliš vysoký odvíjecí tah může způsobit protáhnutí vzoru, nesynchronizované navíjení může vést k posunu opakujících se vzorů; při současném průchodu více pásů je třeba také ověřit, zda je síla působící na každý pás stejná. Pokud se při výměně materiálu rychlost mění příliš rychle, může snadno dojít k odchylkám v zarovnání v přechodových úsecích.

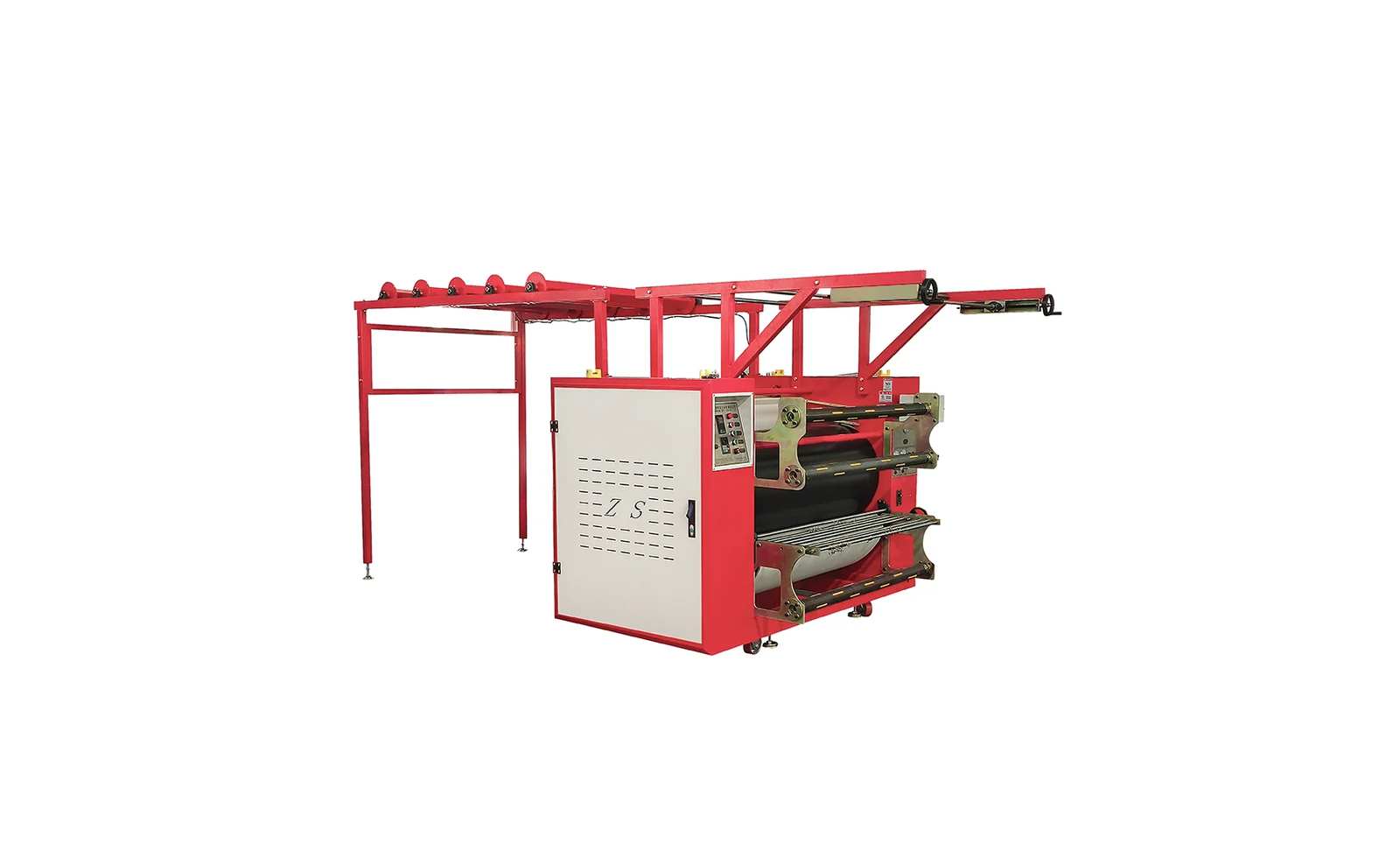

Na příkladusublimačního tiskového stroje na tkané pásky ZS-AC,technická dokumentace uvádí šířku zpracování 600 / 1200 mm, válce o průměru 610 / 800 mm a referenční rozsah rychlosti 160–450 m/h; zařízení je vybaveno magnetoprachovým systémem regulace napětí při odvíjení a navíjení a oboustranným polohovacím stolem.Skutečné parametry ovlivňují různé konfigurace, jednostranný či oboustranný proces a počet materiálových pásů; před zahájením výroby je proto třeba provést zkušební tisk podle příslušných specifikací.
III. Zarovnání opakujících se vzorů je třeba řídit společně s technologickými parametry
U pásků vyráběných v nepřetržitém režimu se často používají opakující se vzory; odchylky ve vycentrování se projevují zřetelnými spoji vzoru, posunem lícové a rubové strany nebo nerovnoměrnými rozestupy mezi opakujícími se vzory. Po výměně role, spojení pásku a úpravě rychlosti je nutné znovu ověřit polohu podávání pásku a počátek vzoru.Při použití zařízení s oboustranným polohováním, infračerveným polohováním nebo samostatným podávacím mechanismem je třeba zaznamenat polohovací značky, směr materiálu, polohu podávání pásky a rychlost do jednoho technologického listu.
U objednávek s více specifikacemi lze nejprve vytvořit skupiny podle šířky, tloušťky a pružnosti materiálu a délky cyklu vzoru a poté pro každou skupinu vytvořit záznam parametrů. Při změně zakázky operátor nejprve načte potvrzené parametry a poté pomocí prvního kusu zkontroluje a potvrdí směr vzoru a polohu spoje, čímž se sníží počet opakovaných pokusů a omylů.
IV. Závěrečná úprava a zkouška trvanlivosti se nesmí posuzovat pouze na základě výsledku přímo po vytažení z lisu
Praní, fixace, žehlení a dlouhodobé protahování po dokončení přenosu mohou změnit konečný vzhled.To, že barva je ihned po vytažení ze stroje v pořádku, neznamená, že stejný efekt zůstane zachován i po následném zpracování u zákazníka. Je třeba podle požadavků objednávky ověřit stav po praní, tření, obarvení a roztažení a výsledky kontroly přiřadit k teplotě a rychlosti přenosu, jakož i k číslu šarže materiálu.
Pokud se u stejné šarže materiálu objeví lokální vyblednutí nebo přetržení vzoru, je třeba současně zkontrolovat, zda je potištěná plocha pevně přilnutá, zda má materiál povrchovou úpravu, zda je tlak rovnoměrný a zda teplota při následném zpracování nepřekračuje rozsah, který materiál snese. Pokud neexistují záznamy o testech, nelze pouze na základě vizuální kontroly usoudit, že problém určitě spočívá v inkoustu nebo zařízení.
Tabulka pro vyhledávání běžných vad
| Jev | Prioritní kontrola | Postup řešení |
|---|---|---|
| Vytáhnutý vzor | Rychlost odvíjení a navíjení, pružnost materiálu | Snižte napětí a zkontrolujte synchronizaci odvíjení a navíjení |
| Rozestupy mezi cykly se stále více rozcházejí | Poloha podávání pásky, místo spojování pásky, stabilita rychlosti | Znovu kalibrujte počátek vzoru a zaznamenejte parametry |
| Rozmazané okraje nebo nedostatečná přilnavost potisku | Teplota, tlak, tloušťka materiálu | Proveďte test teplotního a rychlostního gradientu s reálným materiálem |
| Materiál ztvrdl nebo klesla jeho pružnost | Teplota, doba působení a tlak | Snižte tepelnou zátěž a zkontrolujte stav lisovacích válců |
| Ztráta barvy nebo přenos barvy po praní | Tkanina, inkoust, teplota při následné úpravě | Proveďte opakované měření podle dohodnutého postupu a uchovejte vzorky z dané šarže |
Kontrolní seznam před zahájením sériové výroby
- Název materiálu, šířka, tloušťka, pružnost a povrchová úprava
- Jednostranný nebo oboustranný proces a počet materiálů zpracovávaných současně
- Nastavení teploty válců, rychlosti pásu, tlaku a napětí
- Délka cyklu vzoru, poloha podávání pásky a způsob spojování pásky
- Směr vzoru na prvním kusu, spoje a rozestupy mezi cykly
- Výsledky praní, tření, roztažení a následné úpravy
U produktů typu tkaných pásků jsou kladeny vysoké požadavky na efektivitu výměny šablon, proto je nutné společně spravovat zařízení, materiály a technologické karty.Chcete-li dále posoudit, zda je materiál vhodný pro termální sublimaci, přečtěte siprůvodce vhodností tkanin; pokud potřebujete porovnat konstrukci zařízení, podívejte se na řadu sublimačních tiskáren pro textilní pásky. Před zahájením sériové výroby je třeba provést testy průchodu pásky, zarovnání a pevnosti na skutečné textilní pásce.
