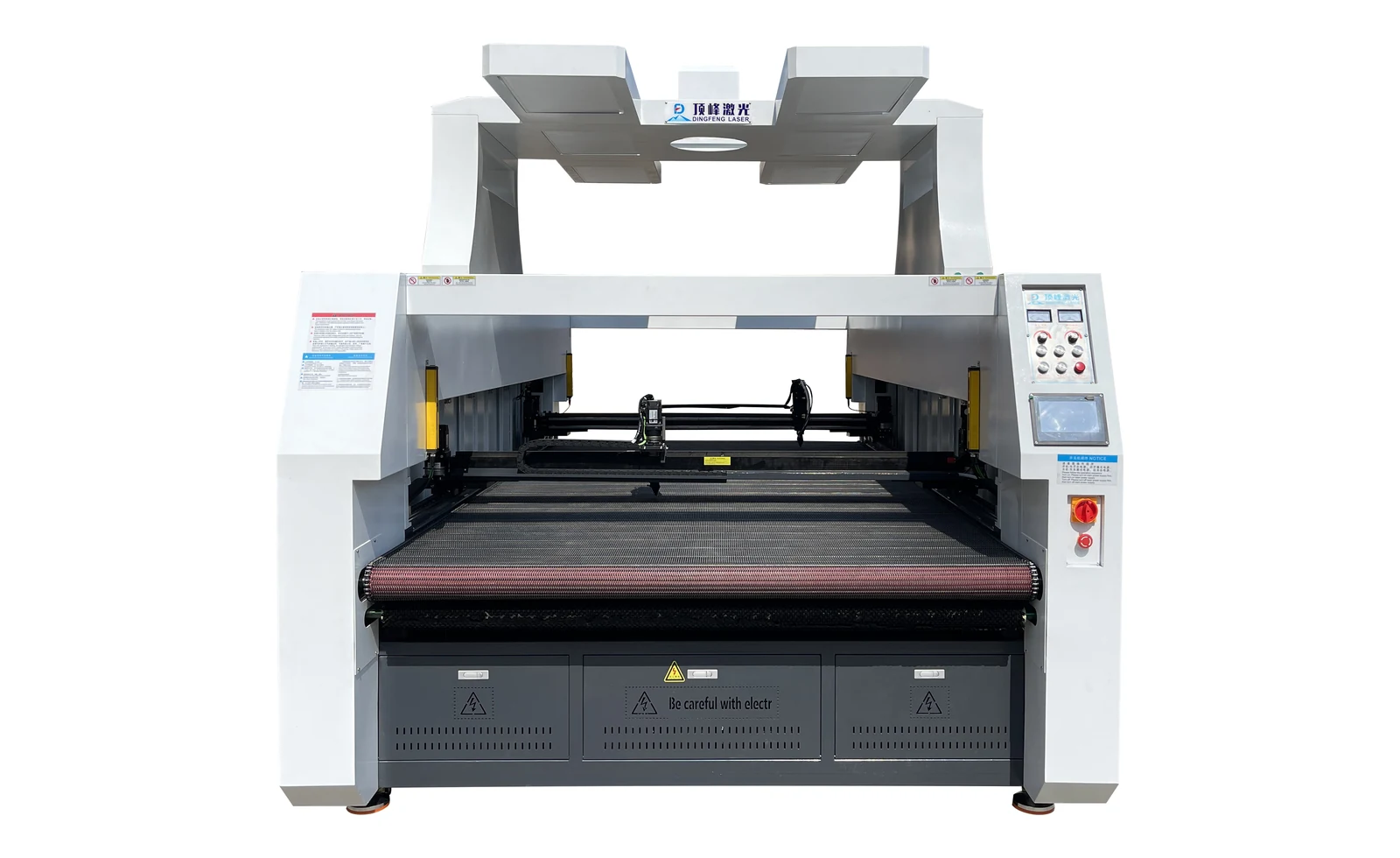

Laserskæremaskine til bredformat og højhastighedsskæring af stof
Udstyrsmodel:DF-serien / DF-1820 til DF-2030
Laserskæremaskinen til store formater med høj hastighed anvender et industrielt kamera til positionering af store formater samt en CO₂-laser, med skære- og graveringshastigheder på op til 0-2000/0-2000, lasereffekten kan vælges mellem 180-300 W, og arbejdsområdet dækker 9 forskellige størrelser fra 1800×2000 til 2000×3000 mm. Maskinen er vandkølet og har en gentagelsesnøjagtighed på ±0,05 mm. Den er velegnet til højhastighedsskæring af cykeltøj, sportstøj, badetøj, boligtekstiler, sko, blonder, tasker, bilsæder og lædervarer.
Laserskæremaskine til tekstiler
Udformning af udstyr med udgangspunkt i konkrete produktionsmål
Panorama-laserskæremaskinen til højhastighedsskæring er udstyret med et panorama-billedgenkendelsessystem baseret på et industrikamera og en CO₂-laser og er beregnet til kontinuerlig skæring med højt tempo.Maskinen fås i 9 forskellige modeller fra DF-1820 til DF-2030 med arbejdsområder fra 1800×2000 mm til 2000×3000 mm og valgbar lasereffekt på 180–300 W.hvor den samlede effekt ikke overstiger 5000 W. Skære- og graveringshastigheden kan nå op på 0–2000 / 0–2000, med en gentagelsesnøjagtighed på ±0,05 mm. Maskinen anvender vandkøling og trin- eller servomotordrev og understøtter almindelige tegningsformater som DWG, DXF, AI og CDR. Filer kan overføres via USB-kabel, USB-nøgle eller netværkskabel.
Fordele ved udstyret
- Højhastighedsskæring og -gravering:Skære- og graveringshastigheden kan nå op på 0-2000 / 0-2000, hvilket er markant højere end de konventionelle modeller på 0-1000 / 0-1500. Ved ordrer med mange stykker og høje krav til produktionen pr. skift kan det forkorte skæretakten pr. stykke og er velegnet til kontinuerlig batch-udskæring.
- Panoramisk visuel genkendelse og positionering:Maskinen er udstyret med et industrikamera, der i kombination med et panoramisk visuelt system genkender og positionerer mønstre, teksturer og konturer på stoffet. Dette gør det muligt at skære direkte efter konturerne på allerede trykte eller mønstrede stoffer, hvilket reducerer behovet for manuel justering, aftegning af konturer og gentagen placering af emner.
- Konfiguration med højtydende laser:Lasereffekt på 180–300 W (valgfri),maskinens samlede effekt overstiger ikke 5000 W, hvilket gør den velegnet til tykkere stoffer, flerlags skæring og gravering, samtidig med at den sikrer både hastighed og skærekvalitet.
- Vandkøling, velegnet til langvarig kontinuerlig bearbejdning:Hele maskinen er udstyret med vandkøling, med et driftstemperaturområde på 0–45 °C og en luftfugtighed på 5–95 %, hvilket gør den velegnet til langvarig kontinuerlig skæring i værkstedsmiljøer.
- Repeterbar positioneringsnøjagtighed på ±0,05 mm:Repeterbar positioneringsnøjagtighed på op til ±0,05 mm. I kombination med et trinmotor-/servomotordrevsystem bidrager dette til at opretholde ensartede dimensioner ved skæring af store partier ved høj hastighed og reducerer behovet for efterbearbejdning.
- Arbejdsbord med stor arbejdsflade, 9 størrelser at vælge imellem:Tilbyder i alt 9 arbejdsstørrelser fra 1800×2000 mm til 2000×3000 mm. Den passende størrelse kan vælges ud fra stykstørrelse, placeringsmønster og produktionsmængde pr. skift, hvilket reducerer antallet af sammensætninger og materialeskift.
- Flere tegningsformater og overførselsmetoder:understøtter formater som DWG, DXF, AI, CDR, PLT, BMP, JPG, TIFF, GIF m.fl. Filer kan overføres via USB-kabel til en computer, et USB-stik eller via netværkskabel, hvilket letter integrationen med eksisterende layout- og mønsterudarbejdelsesprocesser.
Anvendelsesområder og anvendelsesscenarier
Denne maskine er velegnet til cykeltøj, sportstøj, badetøj, dansetøj, trykt tøj, boligtekstiler, sko, blonder, håndtasker, handsker, rejsetasker, bilsæder,lædervarer, plyslegetøj og papirvarer m.m. Den kan anvendes til proceser såsom tilskæring af stofstykker, udskæring af mønsterkonturer, skæring af blonder og kniplinger, tilskæring af skomaterialer, tilskæring af stykker til tasker og bilsæder, tilskæring af lædervarer samt stansning af papirvarer. Ved forarbejdning af beklædning, boligtekstiler og tasker med store ordremængder og høje krav til produktionen pr. skift samt leveringstider kan man med fordel vælge en højhastighedskonfiguration;For stoffer med trykte mønstre eller teksturer kan man først foretage positionering via visuel genkendelse og derefter skære efter konturerne. Før masseproduktion anbefales det at udføre prøveskæring med det faktiske stof for at bekræfte skæresnitets udseende, smeltning af kanterne og placeringen af stykkerne.
Tekniske parametre
| Punkt | Parametre |
|---|---|
| Lasertype | Kuldioxid (CO₂) |
| Kameramærke | Industrikamera |
| Kølemetode | Vandkøling |
| Repeterbar positioneringsnøjagtighed | ±0,05 mm |
| Drivtype | Stepmotor / servomotor |
| Driftsspænding | 220 V / 110 V, 50/60 Hz |
| Driftstemperatur | 0 °C–45 °C |
| Luftfugtighed under drift | 5 %–95 % |
| Understøttede billedformater | DWG, DXF, AI, CDR, PLT, BMP, JPG, TIFF, GIF |
| Filoverførselsmetoder | USB-kabel til computer, USB-nøgle, netværkskabel |
Modelkonfiguration
| Maskinmodel | Arbejdsområde | Lasereffekt (valgfri) | Samlet effekt | Skære-/graveringshastighed |
|---|---|---|---|---|
| DF-1820 | 1800×2000 | 180-300 W | ≤5000 | 0–2000 / 0–2000 |
| DF-1825 | 1800×2500 | 180-300 W | ≤5000 | 0-2000 / 0-2000 |
| DF-1830 | 1800×3000 | 180-300 W | ≤5000 | 0-2000 / 0-2000 |
| DF-1920 | 1900×2000 | 180-300 W | ≤5000 | 0-2000 / 0-2000 |
| DF-1925 | 1900×2500 | 180-300 W | ≤5000 | 0-2000 / 0-2000 |
| DF-1930 | 1900×3000 | 180-300 W | ≤5000 | 0-2000 / 0-2000 |
| DF-2022 | 2000×2200 | 180-300 W | ≤5000 | 0-2000 / 0-2000 |
| DF-2025 | 2000×2500 | 180-300 W | ≤5000 | 0-2000 / 0-2000 |
| DF-2030 | 2000×3000 | 180-300 W | ≤5000 | 0-2000 / 0-2000 |
Bemærkning: Ovenstående parametre er vejledende for standardkonfigurationen. Arbejdsstørrelse, lasereffekt, maskinens samlede effekt, skære- og graveringshastighed samt konfigurationen af det visuelle system kan justeres i henhold til det faktiske materiale, stykstørrelserne og kundetilpassede løsninger. De endelige parametre fastlægges ved teknisk godkendelse og i henhold til kontrakten.
Betjenings- og sikkerhedsvejledning
CO₂-laseren er en stærk laser, der er usynlig eller svagt synlig. Det er strengt forbudt at åbne maskinhjelmen for at observere skæreområdet, mens udstyret er i drift. Der skal bæres laserbeskyttelsesbriller, der er tilpasset bølgelængden, og det skal kontrolleres, at maskinhjelmens lås, nødstopknappen og advarselsskiltene fungerer korrekt. Ved høj hastighed bevæger skærehovedet sig hurtigt frem og tilbage, og operatøren må ikke række hænderne ind i skæreområdet under drift.Når der skal håndteres afvigelser i materialebevægelsen, brud på materialet eller fastklemning, skal nødstopknappen først trykkes ned. Under bearbejdningen opstår der røg, støv og lugt. Det er derfor vigtigt at sikre, at røgudsugnings- og filtreringssystemet fungerer korrekt, og at der er tilstrækkelig ventilation i værkstedet. Vandkølesystemet skal regelmæssigt kontrolleres for vandtemperatur, vandstand og tæthed i rørledningerne for at undgå, at utilstrækkelig køling medfører tab af lasereffekt eller beskadigelse af komponenter.Udstyret skal være pålideligt jordforbundet; i værksteder med store svingninger i strømforsyningen og spændingen anbefales det at installere en spændingsstabilisator. Efter udskiftning af stof eller justering af udløbsmetoden skal der først foretages en prøveskæring på et lille stykke for at bekræfte brændvidde, effekt, hastighed og skæresultat, inden der går i serieproduktion; efter nedlukning skal resterende snavs på bordpladen fjernes, og den daglige vedligeholdelse skal udføres i henhold til manualen.
Anbefalinger til modelvalg
Ved modelvalget skal man først fastlægge den maksimale ydre størrelse for et enkelt stykke stof samt udskæringsmønsteret. Det anbefales at afsætte 100–200 mm ekstra plads i forhold til det største stykke stof for at lette udskæring og fastspænding;Samtidig skal man kontrollere stoffets type, tykkelse, om det har trykte mønstre, og om der er behov for positioneringsskæring, for at afgøre, om der er behov for visuel positionering med et industrielt kamera. Produktionsmængden er det primære kriterium ved valg af højhastighedsmodeller: I situationer med store ordremængder, hvor der er behov for at reducere skæretakten pr. stykke eller hvor man ønsker at reducere antallet af maskiner, er det passende at vælge en højhastighedskonfiguration med skære- og graveringshastigheder på 0–2000 / 0–2000; i situationer med spredte skæretyper, hvor der primært er tale om små partier med mange varianter, kan man overveje en konfiguration med standardhastighed. Med hensyn til effekt kan en lasereffekt på 180–300 W vælges afhængigt af stoffets tykkelse og kravene til skæring af flere lag. Derudover bør man kontrollere spændingen i produktionslokalet, forholdene for ventilation og røgudsugning, plads til vandkøling samt udstyrets indføringskanal. Om nødvendigt kan man levere det faktiske stof og tegninger af skæreemnerne til testskæring og verifikation.
Anvendelsesområde
Den panoramiske højhastigheds-laserskærer til tekstiler er velegnet til skære- og graveringsprocesser inden for brancher som beklædning, boligtekstiler, sko, tasker, bilinteriør, legetøj og papirvarer. Den kan anvendes til skæring af stofstykker til cykeltøj, sportstøj, badetøj, dansetøj og mønstret tøj, grafisk skæring af boligtekstiler, skæring af blonder og kantbånd,til udskæring af skomaterialer og overdel, til udskæring af stykker til håndtasker, handsker og rejsetasker, til udskæring af bilsæder, til udskæring af lædervarer, til udskæring af plyslegetøj samt til stansning af papirprodukter.Kombinationen af visuel positionering med industrikamera og et stort arbejdsbord til højhastighedsskæring er velegnet til serieproduktion, hvor der er behov for konturskæring af mønstrede stoffer, og hvor der stilles krav til produktionen pr. skift samt ensartethed i stykstørrelserne.
Hvis du ønsker at bekræfte arbejdsstørrelsen, lasereffekten, skærehastigheden og konfigurationen af den visuelle positionering for den panoramiske højhastigheds-laserskærer til stof, kan du seproduktkategorien for stoflaserskærereeller seeksempler på Panorama-stoflaserskæreresamt eksempler på levering og procesindkøring af stoflaserskærere.Du kan ogsåkontakte osfor at få rådgivning om modelvalg, prøveskæring af stof og tilbud.
Konfigureret med henblik på stabil masseproduktion
- Skære- og graveringshastighed 0–2000 / 0–2000 (højhastighedskonfiguration) Industrielt kamera til genkendelse og positionering af store formater CO₂-laser, kombineret skæring og gravering Lasereffekt 180–300 W (valgfri), samlet effekt ≤5000 W Vandkøling, velegnet til langvarig kontinuerlig bearbejdning Gentagelsesnøjagtighed ±0,05 mm Arbejdsområde 1800 × 2000 til 2000 × 3000 mm, i alt 9 specifikationer Understøtter DWG, DXF, AI, CDR og andre tegningsformater. Tre filoverførselsmetoder: USB, USB-nøgle og netværkskabel
Tilpas processen efter materialets egenskaber
Udvidelse af moduler i henhold til produktlinjens krav
Ofte stillede spørgsmål om »Laserskæremaskine til tekstiler«
01 Er I en fabrik eller en handelsvirksomhed?
Vi er en producent af trykudstyr med base i Dongguan, Guangdong, der blev grundlagt i 2003. Forskning og udvikling, præcisionsbearbejdning, samling og idriftsættelse foregår alt sammen på vores egen fabrik, og vores udstyr er blevet eksporteret til 83 lande og regioner.
02 Hvordan vælger man mellem sublimeringstransfer og digitaltryk?
Sublimeringstryk med tromle er velegnet til kontinuerlig masseproduktion af tekstiler af syntetiske fibre, da det giver en høj gengivelsesgrad af mønstre, stabile farver og lave enhedsomkostninger. Ved små ordrer med mange forskellige mønstre kan man overveje digitaltryk. Send os stoffet og mønstrene, så giver vi jer nogle sammenlignende anbefalinger.
03 Er det muligt at lave en prøve først for at kontrollere fremgangsmåden?
Det kan vi godt. Send os stoffet og mønsteret, så laver vi en prøve på den relevante maskine og giver dig parametre som temperatur, tryk og hastighed samt en prøve af det trykte stof. Når du har godkendt trykresultatet, fastlægger vi, hvilken maskine der skal bruges.
04 Kan bredden, hastigheden og produktionskapaciteten tilpasses?
Ja. Bredde, hastighed, spændingsregulering samt konfigurationerne for afvikling, sporskorrektion og oprulning kan alle tilpasses efter stoffets egenskaber og produktionsmålene.
05 Bliver kanterne brændte eller gule, når man skærer stof med laser?
Syntetiske stoffer som polyester skæres ved hjælp af varmskæring, hvor kanterne smeltes sammen og forsegles, så de ikke flosser; naturfibre som bomuld og hør karboniseres og bliver gule. Valget af laser afhænger af stoffet, og det mest præcise resultat opnås ved at sende en prøve til testskæring.
06 Hvor stort et format kan modellerne med stor skæreflade skære?
DF-serien med store formater omfatter modeller fra DF-1610 til DF-2030, som vælges ud fra layoutstørrelsen; til kontinuerlig produktion af stof på ruller kan man vælge DF-PT-modellen med automatisk fremføring.
07 Hvordan vælger man mellem en vibrationskniv og en laser?
Vibrationskniven udfører koldskæring og er velegnet til materialer, der er følsomme over for varme og ikke må karboniseres (kompositmaterialer, læder, TPU osv.); laseren udfører varmskæring, er hurtig og kan forsegle kanterne. De to processer supplerer hinanden, og vi tilbyder begge typer udstyr.
08 Hvad er forskellen mellem en laserskærer med automatisk fremføring og en almindelig model?
Modeller med automatisk fremføring kan fremføre og skære samtidigt, hvilket gør dem velegnede til masseproduktion af stof på ruller; almindelige modeller er velegnede til stykvarer, prøvefremstilling og små serier af mange forskellige varianter.
09 Hvad bruges en stansemaskine med rullende platform til?
Maskinen er primært beregnet til konturskæring og halv- samt helskæring af rullematerialer, f.eks. krystalmærker, varmeoverførselsmærker, klistermærker og magnetmærker; skæreområde på 600 × 900 mm, automatisk trækning af materialet i sektioner samt kantkontrol via kamera.
