varmepresse til sublimeringsbånd

Sublimerings-varmepresse til bånd (specialudgave) ZS-AC

Udstyrsmodel:ZS-AC

ZS-AC-sublimeringsvarmepresse til bånd (specialudgave) tilbyder 610/800 mm tromler, 600/1200 mm bredde, 21/28 kW effekt og en hastighed på 160–450 m/t. Den er udstyret med højdensitetsdug, et arbejdsbord med positionering på begge sider, 8 luftopblåselige aksler i aluminiumlegering, italienske dobbeltlagede tromler med fuld oliefyldning samt et magnetpulver-spændingsopviklingssystem. Den er velegnet til præcis dobbeltsidet overførsel på små stykker stof, bånd, elastikker, snørebånd, snore, kæledyrsbånd og lynlåse.

Maksimal bredde600 / 1200 mm Produktionshastighed160-450 m/h

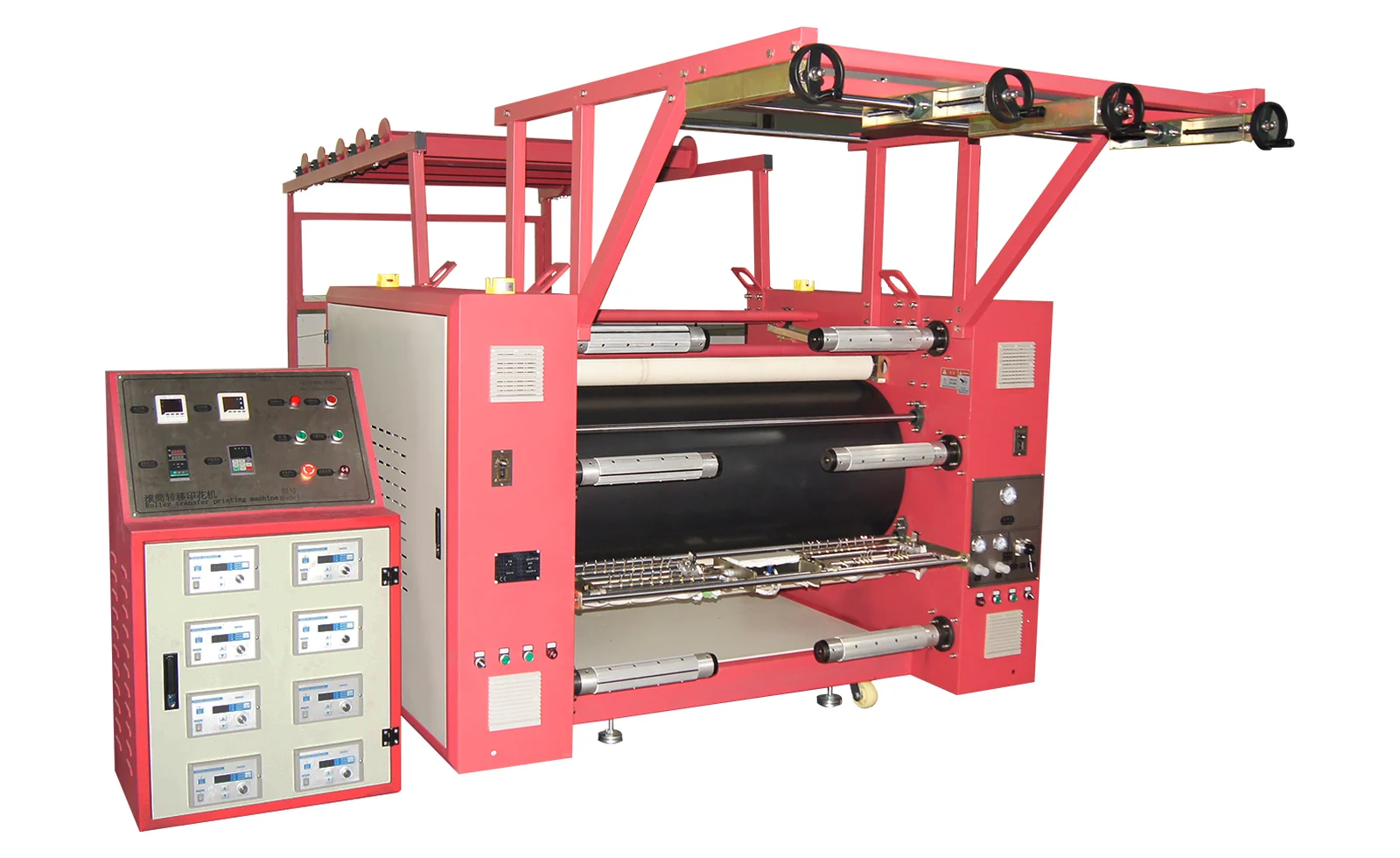

Sublimeringstransfermaskine til bånd (specialudgave) ZS-AC – komplet anlæg varmepresse til sublimeringsbånd
Oversigt over udstyret

Udformning af udstyr med udgangspunkt i konkrete produktionsmål

ZS-AC-sublimeringsvarmepresse til vævede bånd (specialudgave) er beregnet til kontinuerlig trykproduktion af båndformede produkter såsom små stykker stof, vævede bånd, elastikker, snørebånd, mobiltelefonremme, kæledyrsbånd og lynlåse. Maskinen fås med to tromlediametre på 610 mm og 800 mm samt to bearbejdningsbredder på 600 mm og 1200 mm.Maskinen er udstyret med et dobbeltsidet positioneringsbord, præcis infrarød positionering, højdensitetsfil, 8 lufttryksdrevne aksler i aluminium, italienske dobbeltlagede valser med fuld oliefyldning samt et magnetpulverbaseret spændings- og oprulningssystem, hvilket muliggør stabil overførsel af mønstre på begge sider af båndmaterialet. Der kan desuden udarbejdes skræddersyede løsninger for hele maskinen i henhold til materiale, bredde, hastighed og automatiseringskrav.

Maskinens fordele

  1. Tæppe med høj tæthed:Anvendelsen af et forstærket tæppe med høj tæthed giver et mere fyldigt overførselsresultat, bedre modstandsdygtighed over for høje temperaturer og slid samt en længere levetid.
  2. Dobbelt-sidet positioneringsbord:Det dobbelt-sidede positioneringsbord kombineret med infrarød positionering gør det nemt at udføre dobbeltsidet overførsel på bånd, hvor mønstrene på begge sider er nøjagtigt justeret, hvilket reducerer fejl og afvigelser.
  3. Pneumatiske aksler i aluminiumslegering:Udstyret med 8 pneumatiske aksler i højkvalitets aluminiumslegering. Akslerne gør det nemt at rulle mønsterpapir ud og ind, sikrer stabil positionering og forhindrer afvigelser, hvilket gør dem velegnede til kontinuerlig produktion med ind- og udløb af materiale.
  4. Italienske dobbeltlags tromler med fuld oliefyldning:Dobbeltlags tromlerne anvender fuld oliefyldningsteknologi, hvor temperaturen kan holdes stabil inden for ±1 ℃. Tromlerne opvarmes jævnt, hvilket sikrer ensartet overførsel uden mærkbare farveforskelle.
  5. Magnetpulverbaseret spændingsstyring til oprulning og afrulning:Det magnetpulverbaserede spændingsstyringssystem kan justere spænding og hastighed i henhold til materiale og proces, hvilket sikrer en mere stabil oprulning og afrulning samt en mere jævn indføring og oprulning af papiret.

Nøglekonfiguration

  • Kredsløbskort: Styrekredsløbskortet styrer temperatur, hastighed, oprulning og afrulning samt driftsstatus, hvilket letter betjening og vedligeholdelse.
  • Spændingsjusteringsanordning: Justerer spændingen i henhold til materialets elasticitet og tykkelse, f.eks. bånd, elastikker og lynlåse, for at reducere afvigelser i materialegennemløbet.
  • Varmeelementer af høj kvalitet:Sammen med tromleopvarmningssystemet leverer de stabil varme med et temperaturområde på 0–400 °C.
  • Mærkemotor: Drivsystemet kører jævnt og opfylder kravene til kontinuerlig produktion og forskellige hastighedsintervaller.
  • Pneumatisk trykanordning:Trykket kan justeres i henhold til materialets tykkelse og mønsterkrav, hvilket sikrer en mere jævn kontakt under overførslen.

Anvendelsesområder og anvendelsesscenarier

Denne maskine er en sublimeringsvarmepresse til vævede bånd og er velegnet til bearbejdning af små stykker stof, vævede bånd, elastikker, snørebånd og lignende. Den er egnet til kontinuerlig trykning på smalle båndmaterialer såsom vævede bånd, elastikker, snørebånd og snore og kan håndtere både enkeltsidet og dobbeltsidet tryk. Den er ideel til produktion af vævede bånd, hvor der skiftes ofte mellem forskellige mønstre og farver.Maskinens vigtigste specifikationer er en bredde på 600 / 1200 mm, en produktionshastighed på 160-450 m/t og en effekt på 21 / 28 kW. Før serieproduktion anbefales det at foretage en testkørsel med det faktiske materiale for at bekræfte båndmaterialets bredde, antal strimler samt kravene til enkeltsidet og dobbeltsidet tryk samt procesparametre som temperatur, tryk og hastighed.

Tekniske parametre

Konfiguration Tromlediameter Bearbejdningsbredde Spænding Effekt Hastighed Emballagemål Monteringsmål Vægt
ZS-AC / 610 / 600 610 mm 600 mm 110 V/220 V/380 V 21 kW 160–250 m/h 1600 × 1350 × 1600 mm 3500×1600×2000 mm 1800 kg
ZS-AC / 610 / 1200 610 mm 1200 mm 110 V/220 V/380 V 21 kW 160–250 m/h 2200 × 1350 × 1600 mm 4300×1600×2000 mm 2200 kg
ZS-AC / 800 / 600 800 mm 600 mm 110 V/220 V/380 V 28 kW 280–450 m/h 2000 × 1550 × 1800 mm 4200 × 1980 × 2350 mm 2100 kg
ZS-AC / 800 / 1200 800 mm 1200 mm 110 V/220 V/380 V 28 kW 280–450 m/h 2600 × 1550 × 2200 mm 4600 × 2500 × 2600 mm 3200 kg

Driftstemperatur: 0–400 ℃; Støjniveau: 30 dB.

Bemærkninger:Ovenstående er standardmaskinstørrelser. Fabrikken kan imødekomme specialbestillinger i forskellige specifikationer, hvor tromlebredden kan nå op til 6 meter og tromlediameteren op til 2,5 meter. Vi kan tilbyde mere passende løsninger, der er tilpasset kundens materialer, bredde, produktionskapacitet og automatiseringsbehov. De endelige parametre fastlægges i henhold til den tekniske løsning og kontrakten.

Betjenings- og sikkerhedsvejledning

Udstyret anvender tromleopvarmning, og tromlerne samt de varme komponenter har en høj temperatur under drift. Der skal bæres beskyttelseshandsker under betjening og rengøring, og det er strengt forbudt at røre direkte ved tromlens overflade.Inden påfyldning, trådning af bånd, udskiftning af tæpper eller justering af båndbredden skal udstyret først standses, og det skal kontrolleres, at tromlen er helt standset, og at temperaturen ligger inden for det sikre interval. Der er risiko for at blive klemt eller viklet ind ved båndføringsrullerne, båndspændingsanordningen og sammenpressningsområdet. Tryk først på nødstopknappen, når der skal håndteres fastklemte bånd, brudte bånd eller bånd, der kører skævt. Udstyret skal være pålideligt jordforbundet, og de elektriske dele skal holdes tørre og rene.Der skal dagligt foretages kontrol af varmeelementer, tæpper, spændingsmekanismer og båndindføringsanordningen i henhold til manualen. Hvis der opstår unormale lyde eller unormale temperaturer, skal maskinen straks standses og efterses. Maskinens effekt er 21 / 28 kW. Før tilslutning skal det sikres, at værkstedets strømforsyning opfylder kravene.

Anbefalinger til modelvalg

Ved modelvalg skal man først fastlægge båndmaterialets bredde, antal strimler samt kravene til enkeltsidet eller dobbeltsidet bearbejdning.Maskinen fås i bredder på 600 / 1200 mm; effektkonfigurationerne er 21 / 28 kW, og produktionshastigheden er 160-450 m/h. Den passende konfiguration kan vælges ud fra de faktiske bearbejdningsmål og produktionsmål. Hvis specifikationerne ikke er tilstrækkelige, kan der vælges en model fra samme serie med større bredde eller højere effekt. Derudover skal man kontrollere værkstedets strømkapacitet, plads til opstilling af udstyret samt plads til på- og aflæsning, og der skal afsættes plads til de daglige vedligeholdelsesopgaver.

Anvendelsesområde

Anvendes til præcis, dobbeltsidet termosublimeringstryk på små stykker stof, bånd, elastikker, snørebånd, mobiltelefonremme, kæledyrsbånd, lynlåse og lignende materialer. Kan også anvendes til kontinuerlig trykning på relaterede smalle båndmaterialer. Før den egentlige serieproduktion påbegyndes, anbefales det at levere prøver til testtryk for at bekræfte procesparametre såsom temperatur, tryk, hastighed, spænding og mønsterjustering.

Hvis du ønsker at vide mere om andet termotransferudstyr, kan du seZS-AB termotransfer-varmepresse til vævede bånd med dobbeltsidet tryk,ZS-AB termotransfer-båndtrykker med opadgående transport og ZS-AB termotransfer-båndtrykker til små bånd med dobbeltsidet tryk,ZS-AD termosublimerings-varmepresse til lynlåse med høj præcision og nøjagtig positionering, eller du kankontakte osfor at få rådgivning om valg af ZS-AC-tilpasset udstyr til båndtryk, prøvetryk og vurdering af produktionskapacitet.

Vores største styrker

Konfigureret med henblik på stabil masseproduktion

  • Tæppe med høj tæthed og forstærket tykkelse, der giver et godt transfertryk og lang levetid. Begge sider af arbejdsbordet er udstyret med infrarød positionering, præcis justering af mønstre på begge sider. Udstyret med 8 luftopblæsbare aksler af højkvalitets aluminiumslegering, der sikrer nem håndtering og præcis positionering af mønsterpapiret. Italiensk dobbeltlags-valseteknologi med fuld oliesmøring, hvor temperaturafvigelsen holdes inden for ±1 °C. Magnetpulverbaseret spændingsregulering ved ind- og udløb, spænding og hastighed kan justeres, hvilket sikrer en mere jævn papirindføring. To tromlediametre: 610 mm og 800 mm. To bearbejdningsbredder: 600 mm og 1200 mm. Effektkonfigurationer på 21 kW og 28 kW. Produktionshastighed på 160–450 m/t. Skræddersyede løsninger for hele maskinen i henhold til materiale, bredde og kapacitetskrav.
Egnet materiale og anvendelse

Tilpas processen efter materialets egenskaber

  • Små stykker stof, vævede bånd, elastikker, snørebånd, mobiltelefonremme, bånd til kæledyr, lynlåse, smalle båndmaterialer, dobbeltsidet præcisionstransfertryk
Valgfri konfigurationer

Udvidelse af moduler i henhold til produktlinjens krav

01Arbejdsbord med dobbeltsidet positionering og infrarød positionering; tykt tæppe med høj tæthed; 8 luftfyldte aksler i aluminium til ud- og indrulning af materiale; italienske dobbeltlags tromler med fuld oliefyldning; temperaturafvigelsen på tromlerne holdes inden for ±1 ℃ Magnetpulverbaseret spændingsregulering til ud- og indspoling; pneumatisk trykanordning; mærkevaremotorer og varmeelementer af høj kvalitet; driftstemperatur 0–400 °C, støjniveau 30 dB; mulighed for tilpasning af tromlebredde og -diameter
Ofte stillede spørgsmål

Ofte stillede spørgsmål om »varmepresse til sublimeringsbånd«

Se denne serie af udstyr
01 Er I en fabrik eller en handelsvirksomhed?

Vi er en producent af trykudstyr med base i Dongguan, Guangdong, der blev grundlagt i 2003. Forskning og udvikling, præcisionsbearbejdning, samling og idriftsættelse foregår alt sammen på vores egen fabrik, og vores udstyr er blevet eksporteret til 83 lande og regioner.

02 Hvordan vælger man mellem sublimeringstransfer og digitaltryk?

Sublimeringstryk med tromle er velegnet til kontinuerlig masseproduktion af tekstiler af syntetiske fibre, da det giver en høj gengivelsesgrad af mønstre, stabile farver og lave enhedsomkostninger. Ved små ordrer med mange forskellige mønstre kan man overveje digitaltryk. Send os stoffet og mønstrene, så giver vi jer nogle sammenlignende anbefalinger.

03 Er det muligt at lave en prøve først for at kontrollere fremgangsmåden?

Det kan vi godt. Send os stoffet og mønsteret, så laver vi en prøve på den relevante maskine og giver dig parametre som temperatur, tryk og hastighed samt en prøve af det trykte stof. Når du har godkendt trykresultatet, fastlægger vi, hvilken maskine der skal bruges.

04 Kan bredden, hastigheden og produktionskapaciteten tilpasses?

Ja. Bredde, hastighed, spændingsregulering samt konfigurationerne for afvikling, sporskorrektion og oprulning kan alle tilpasses efter stoffets egenskaber og produktionsmålene.

05 Hvad er forskellen på dobbeltsidet og enkeltsidet transfer?

Med en dobbeltsidet maskine udføres overførslen på begge sider i ét gennemløb, hvilket sparer et trin og en arbejdsgang; ved ordrer, hvor der kun kræves et motiv på forsiden, er en enkeltsidet maskine tilstrækkelig.

06 Hvordan sikres præcis placering af motivet ved transfertryk på lynlåse?

Ved ordrer som f.eks. lynlåse, hvor mønsteret skal være fastgjort på en bestemt position, anvendes ZS-AD-modellen med høj præcision til justering af lynlåse, som automatisk korrigerer afvigelser under fremføringen af materialet. Det anbefales at fremstille en prøve med det faktiske produkt for at kontrollere justeringsresultatet.

07 Kan man også lave transfertryk på elastikker, snørebånd, snore og kæledyrsbånd?

Ja. Ved elastiske bånd skal man være opmærksom på, at mønsteret kan blive forvrænget ved strækning, og man skal kontrollere spændingen nøje under overførslen; små tromlemaskiner bruges også ofte til denne type smalle, små emner.
