Laserový značkovací stroj

Statický laserový značkovač

Model zařízení:DF-G (optické vlákno) / DF-UV (ultrafialové záření) / DF-C (CO₂)

Statický laserový značkovací stroj se používá k značení a gravírování při nehybném stavu obrobku. Nabízí tři typy laserových konfigurací: vláknový DF-G, ultrafialový DF-UV a CO₂ DF-C, s volitelným výkonem laseru 20 W/30 W/50 W/100 W, vlnová délka laseru 1064 nm, frekvenční rozsah 1–600 kHz/20–200 kHz, hloubka gravírování 0,1–1,0 mm, rychlost značení ≤1000 mm/s, vzduchové chlazení, napájení 220 V/110 V, 50/60 Hz, a podporuje zakázkovou výrobu podle nestandardních specifikací.

Rozměry obrobku1750 × 1750 / 300 × 300 mm (pracovní rozměry) Rychlost výroby≤1000 mm/s

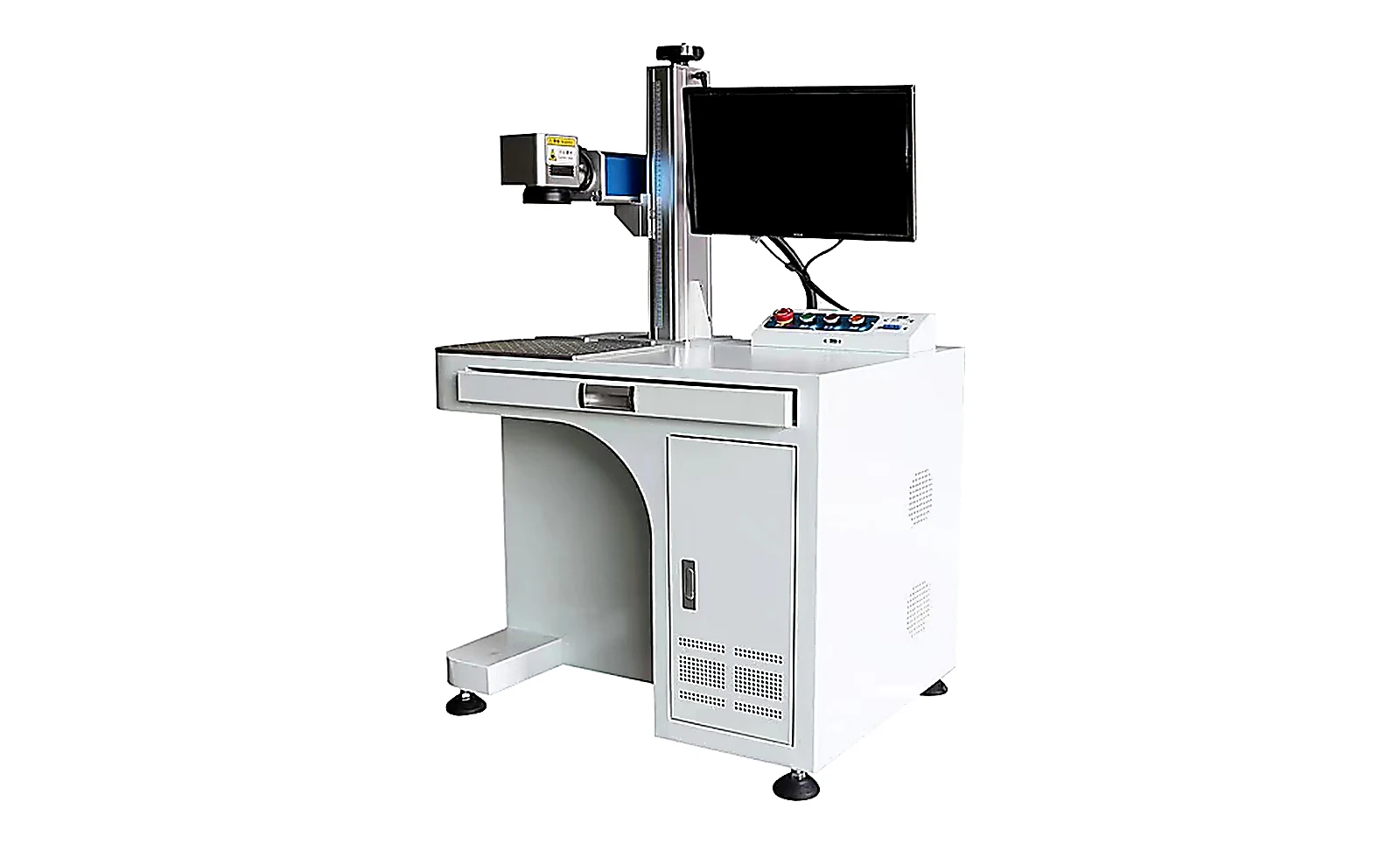

Statický laserový značkovač – stolní značkovací a gravírovací zařízení s možností výběru ze tří typů laserů: optický, UV a CO₂ Laserový značkovací stroj
Přehled zařízení

Návrh zařízení s ohledem na konkrétní výrobní cíle

Statický laserový značkovací stroj slouží k laserovému značení a gravírování obrobků v nehybném stavu na pracovní desce. Má integrovanou podlahovou skříňovou konstrukci a je vybaven značkovací hlavou, zvedacím sloupem, ovládacím pultem a monitorem; po připojení k napájení je okamžitě připraven k použití.Zařízení nabízí tři typy laserů: vláknový (DF-G), ultrafialový (DF-UV) a CO₂ (DF-C). K dispozici jsou výkony 20 W / 30 W / 50 W / 100 W, vlnová délka laseru je 1064 nm a frekvenční rozsah 1–600 kHz a 20–200 kHz,délka pulzu 200 ns a 50–100 ns, hloubka gravírování 0,1–1,0 mm, rychlost značení až ≤1 000 mm/s, chlazení vzduchem, provozní teplota 0–40 °C, napájení 220 V / 110 V, 50/60 Hz.

Výhody zařízení

  1. Na výběr jsou tři typy laserů: vláknový, UV a CO₂:Tato řada nabízí tři konfigurace: vláknový laserový značkovač DF-G, UV laserový značkovač DF-UV a CO₂ laserový značkovač DF-C. V závislosti na materiálu obrobku, požadovaném výsledku značení a způsobu povrchové úpravy lze vybrat odpovídající model, takže jedno zařízení pokryje širokou škálu požadavků na značení.
  2. Výkon laseru 20–100 W na výběr:Výkon laseru je k dispozici ve čtyřech úrovních: 20 W, 30 W, 50 W a 100 W. Čím vyšší výkon, tím větší hloubka značení a vyšší efektivita zpracování. Konfiguraci lze přizpůsobit podle požadované hloubky značení, požadavků na takt a velikosti série.
  3. Vzduchové chlazení, bez nutnosti externího vodního chlazení:Celé zařízení využívá vzduchové chlazení, takže není třeba instalovat chladicí jednotku ani externí vodní okruh. To zjednodušuje uspořádání dílny i provoz a údržbu a zároveň eliminuje usazování vodního kamene ve vodním okruhu a s tím spojenou dodatečnou údržbu.
  4. Rychlost značení ≤1000 mm/s:Rychlost značení dosahuje až 1000 mm/s, což je vhodné pro značení malých sérií dílů a graficky složitých vzorů; zkracuje se tak cyklus na jeden kus při zachování kvality značení.
  5. Hloubka gravírování 0,1–1,0 mm:Hloubka gravírování je nastavitelná v rozmezí 0,1–1,0 mm, což umožňuje provádět jak mělké značení a povrchové označování, tak i gravírování s určitou hloubkou. Je vhodný pro zpracování obrobků s požadavky na hloubku.
  6. Stabilní průměr světelného skvrny a kvalita paprsku:Průměr světelného skvrny 7 ± 0,5 mm a 6,5 ± 1 mm, kvalita paprsku menší než 1,5 a 1,6. V kombinaci s frekvenčním rozsahem 1–600 kHz a 20–200 kHz a délkou pulzu 200 ns a 50–100 ns lze flexibilně nastavit rovnováhu mezi přesností značení a efektivitou zpracování.
  7. Integrovaná podlahová konstrukce, snadná obsluha:Zařízení integruje skříň, zvedací sloup, pracovní desku, ovládací panel a displej do jednoho celku. Je vybaveno nastavitelnými opěrnými nohami, zabírá málo místa a umožňuje snadné přemístění a vyrovnání;Pracovní prostředí musí být suché, čisté a dobře větrané; zařízení lze používat v běžných dílenských podmínkách.
  8. Podpora zakázkové výroby mimo standardní specifikace:Kromě standardní konfigurace lze realizovat zakázkovou výrobu mimo standardní specifikace; konfiguraci lze přizpůsobit rozměrům obrobků, velikosti značkovací plochy a prostoru na pracovišti, což usnadňuje začlenění do stávajících výrobních procesů.

Vhodná odvětví a oblasti použití

Tento stroj je vhodný pro aplikace, které vyžadují značení, kódování, gravírování a vyřezávání na povrchu malých nebo plochých obrobků. Lze jej použít pro řemeslné výrobky, jako jsou kamenné předměty, dekorace, gravírování na povrchu akrylu, výrobky z bambusu a dřeva, stejně jako pro značení a gravírování obalových materiálů, jako jsou papír, kartonové krabice a krabičky na cigarety.Různé typy laserů se liší podle oblasti použití: vláknový laser (DF-G) se používá hlavně pro značení kovů a slitin; ultrafialový laser (DF-UV) je vhodný pro materiály citlivé na tepelné vlivy, jako jsou plasty, sklo a keramika; CO₂ laser (DF-C) je vhodný pro nekovové materiály, jako jsou akrylát, dřevo, kůže, papír a kartonové krabice.Při výběru modelu je třeba nejprve ověřit materiál obrobku a požadavky na výsledek značení. Před zahájením sériové výroby doporučujeme provést zkušební značení na skutečném obrobku, aby se ověřila hloubka značení, kontrast barev a kvalita okrajů.

Technické parametry

Položky Parametry
Vlnová délka laseru 1064 nm
Frekvenční rozsah 1–600 kHz / 20–200 kHz
Délka impulzu 200 ns / 50–100 ns
Průměr svazku 7 ± 0,5 mm / 6,5 ± 1 mm
Kvalita paprsku menší než 1,5 / menší než 1,6
Hloubka gravírování 0,1–1,0 mm
Provozní teplota 0–40 °C
Způsob chlazení Vzdušné chlazení
Provozní prostředí Suché, čisté a dobře větrané
Napájení 220 V / 110 V, 50/60 Hz

Konfigurace modelu

Model stroje Pracovní rozměry Výkon laseru (volitelný) Celkový výkon zařízení Rychlost řezání / gravírování
Vláknový laserový značkovač DF-G 1750×1750 / 300×300 20 W / 30 W / 50 W / 100 W ≤600 / ≤1000 / ≤2000 ≤1000 mm/s
Ultrafialový laserový značkovač DF-UV 1750×1750 / 300×300 20 W / 30 W / 50 W / 100 W ≤800 / ≤1000 / ≤1200 ≤1000 mm/s
CO₂ laserový značkovač DF-C 1750×1750 / 300×300 20 W / 30 W / 50 W / 100 W ≤600 / ≤800 / ≤1000 / ≤1200 ≤1000 mm/s

Zakázková výroba:Provádíme zakázkovou výrobu nestandardních rozměrů (jednotka: mm).

Poznámka: Výše uvedené parametry slouží jako reference pro standardní konfiguraci; celkový výkon zařízení se mění v závislosti na zvoleném výkonovém stupni laseru;u různých typů laserů (vláknový / ultrafialový / CO₂) se liší parametry jako vlnová délka, frekvenční rozsah a délka pulzu; pracovní rozměry, plocha značení, výkon laseru a konfigurace skříně mohou být upraveny podle konkrétního obrobku a řešení na míru, konečné parametry se řídí technickým potvrzením a smlouvou pro příslušný model.

Pokyny k obsluze a bezpečnosti

Laserové značkovací zařízení během provozu vyzařuje silný laserový paprsek. Během provozu je přísně zakázáno zasahovat rukou nebo jakoukoli částí těla do značkovací oblasti pod značkovací hlavou. Je nutné se ujistit, že kryt stroje, ochranné clony a červené tlačítko nouzového zastavení jsou v normálním stavu, a nosit ochranné brýle proti laseru s vlnovou délkou odpovídající typu laseru.Předem je třeba ověřit, zda je značený materiál kompatibilní s vybraným typem laseru, aby se při zpracování materiálů obsahujících chlor, fluor a podobně zabránilo vzniku škodlivých plynů nebo poškození zařízení. Během zpracování vzniká malé množství kouře a zápachu; pracovní prostředí by mělo být suché, čisté a dobře větrané; vzduchové chladicí kanály a odvětrávací otvory nesmí být zakryty a je třeba je pravidelně čistit od prachu, aby se zabránilo poklesu výkonu nebo poškození součástí v důsledku nedostatečného chlazení.Zařízení musí být spolehlivě uzemněno; v dílnách s výraznými výkyvy napětí se doporučuje instalovat stabilizátor napětí. Po výměně obrobku, upínacího zařízení nebo souboru pro značení je třeba nejprve provést zkušební značení, ověřit parametry ohniskové vzdálenosti, výkonu, frekvence a rychlosti a teprve poté přistoupit k sériové výrobě; objektiv a pracovní desku je třeba pravidelně čistit podle pokynů v příručce a údržbu optické dráhy musí provádět odborný personál.

Doporučení pro výběr modelu

Při výběru je třeba nejprve ověřit materiál obrobku a požadavky na značení, což je primární kritérium pro volbu typu laseru: pro kovové a slitinové díly je vhodný především vláknový laser DF-G; pro materiály citlivé na tepelné vlivy, jako jsou plasty, sklo a keramika, je vhodný ultrafialový laser DF-UV; pro nekovové materiály, jako jsou akrylát, dřevo, kůže, papír a karton, je vhodný CO₂ laser DF-C.Pokud jde o výkon, pro běžné mělké značení a povrchové kódování lze zvolit konfiguraci 20 W nebo 30 W; v případě potřeby větší hloubky gravírování nebo při větších sériích lze zvážit konfiguraci 50 W nebo 100 W. Současně je třeba ověřit maximální rozměry značeného obrobku a požadavky na značovací plochu a ujistit se, zda zdvih a prostor na pracovní desce vyhovují;pokud pracovní stůl nebo pracovní plocha standardního modelu neodpovídají rozměrům obrobku, lze na základě rozměrů obrobku a obsahu značení navrhnout řešení na míru. Dále je třeba ověřit napětí v dílně, podmínky větrání a prostor pro umístění zařízení.

Rozsah použití

Statický laserový značkovací stroj je vhodný pro povrchové značení, kódování znaků, vyznačování vzorů a gravírování do určité hloubky na malých a plochých obrobcích. Lze jej použít pro značení kovových obrobků, jemné značení plastů, skla a keramických materiálů, jakož i pro gravírování a značení na akrylu, dřevě, kůži, papíru, kartonových krabicích,krabiček od cigaret, kamenných předmětů, dekorativních předmětů a řemeslných výrobků z bambusu a dřeva. Kombinace vzduchového chlazení, integrované podlahové skříně a volitelného výkonu 20–100 W je vhodná pro značení v malých a středních sériích s velkým počtem variant, ale také jako samostatná značkovací stanice v rámci výrobní linky.

Chcete-li ověřit typ laseru, výkon laseru, rozměry značkovací plochy a konfiguraci skříně u statického laserového značkovače, podívejte se nakategorii laserových značkovačůnebo si prohlédnětekategorii laserových řezaček na textilie, kde se dozvíte více o zařízeních pro laserové řezání. Můžete takénás kontaktovat, abyste získali doporučení ohledně výběru modelu, vzorky obrobených dílů a cenovou nabídku.

Hlavní přednosti

Konfigurace pro stabilní sériovou výrobu

  • Na výběr jsou tři typy laserů: vláknový DF-G, UV DF-UV a CO₂ DF-C. Výkon laseru lze zvolit z 20 W / 30 W / 50 W / 100 W. Chlazení vzduchem, bez nutnosti externího vodního chlazení; rychlost značení ≤1000 mm/s; hloubka gravírování 0,1–1,0 mm; průměr laserového bodu 7 ± 0,5 mm / 6,5 ± 1 mm; kvalita paprsku <1,5 / <1,6; frekvenční rozsah 1–600 kHz / 20–200 kHz, délka pulzu 200 ns / 50–100 ns. Integrovaná podlahová skříň s ovládacím pultem a monitorem. Možnost zakázkové výroby podle nestandardních specifikací.
Vhodné materiály a použití

Přizpůsobení procesu vlastnostem materiálu

  • Značení kovových a slitinových dílů; jemné značení plastů, skla a keramiky; gravírování povrchů akrylu; gravírování a rytí na bambusových a dřevěných výrobcích; zpracování kamenných předmětů a dekorativních předmětů; značení papíru, kartonů a krabiček na cigarety; rytí nápisů a vzorů na uměleckých předmětech
Volitelné konfigurace

Rozšíření modulů podle požadavků výrobní linky

01Na výběr jsou tři typy laserů: optický vláknový, ultrafialový a CO₂. Výkon laseru lze volit v rozmezí 20–100 W. Součástí je vzduchový chladicí systém, výškově nastavitelný sloup a pracovní deska. Displej a ovládací panel jsou integrovány do jednoho celku. Rozměry značkovací plochy a pracovní desky lze přizpůsobit na míru.
Často kladené otázky

Často kladené otázky týkající se „Laserový značkovací stroj“

Prohlédněte si tuto řadu zařízení
01 Jste výrobní závod nebo obchodní společnost?

Jsme výrobcem tiskového zařízení se sídlem v Dongguan v provincii Guangdong. Společnost byla založena v roce 2003 a veškerý výzkum a vývoj, přesné obrábění, montáž i zkoušky provádíme ve vlastním závodě. Naše zařízení již vyvážíme do 83 zemí a regionů.

02 Jak si vybrat mezi sublimačním válcovým přenosem a digitálním potiskem?

Sublimační transfer pomocí válce je vhodný pro sériovou výrobu textilií z umělých vláken; vyznačuje se vysokou věrností reprodukce vzorů, stabilními barvami a nízkými jednotkovými náklady; u malých sérií s více vzory lze zvážit digitální řešení. Zašlete nám vzorky látek a vzorů a my vám poskytneme srovnávací doporučení.

03 Je možné nejprve vyrobit vzorek a ověřit tak výrobní postup?

Ano. Zašlete nám látku a vzor, my vyhotovíme vzorek na příslušném stroji, poskytneme vám parametry jako teplotu, tlak a rychlost spolu se vzorovým kusem látky. Až po ověření výsledku přenosu se rozhodneme pro konkrétní model stroje.

04 Lze šířku pásu, rychlost a výrobní kapacitu přizpůsobit na míru?

Ano. Šířku pásu, rychlost, regulaci napětí i konfiguraci odvíjení, vyrovnávání a navíjení lze přizpůsobit vlastnostem tkaniny a cílovým výrobním kapacitám.

05 Jak si vybrat mezi třemi typy laserů: optickým vláknem, UV a CO₂?

Optické vlákno je vhodné pro kovy a některé tvrdé plasty; UV záření je studené světlo, vhodné pro plasty, sklo, fólie a další tepelně citlivé materiály; CO₂ je vhodné pro nekovové materiály, jako je dřevo, akrylát, kůže a textilie.

06 Jak si vybrat mezi ručním nakládáním a vykládáním a automatickým značkovacím strojem?

Pro výrobu malých sérií různých druhů výrobků s proměnlivými tvary je flexibilnější model s ručním nakládáním a vykládáním; pro výrobu velkých sérií jednoho druhu výrobku je vhodnější automatický model (DF-PT), který díky nepřetržitému značení šetří pracovní sílu.

07 Jaké údaje lze na značkovacím stroji vyznačit?

Je možné zpracovat sériová čísla, QR kódy, čárové kódy, loga, parametry i sledovací kódy; jedná se o bezkontaktní zpracování bez spotřebního materiálu.

08 V čem se liší plně automatický stroj na vyřezávání a odstraňování odpadu od běžného laserového řezání?

Jeho hlavní předností je automatické oddělování odpadu po vyřezávání, takže u materiálů jako jsou písmenkové fólie, reflexní fólie a odnímatelný papír není po vyřezání nutné ručně třídit odpad; maximální šířka řezu je 800 mm a k dispozici jsou tři konfigurace: 50 W, 45 W a 80 W.
