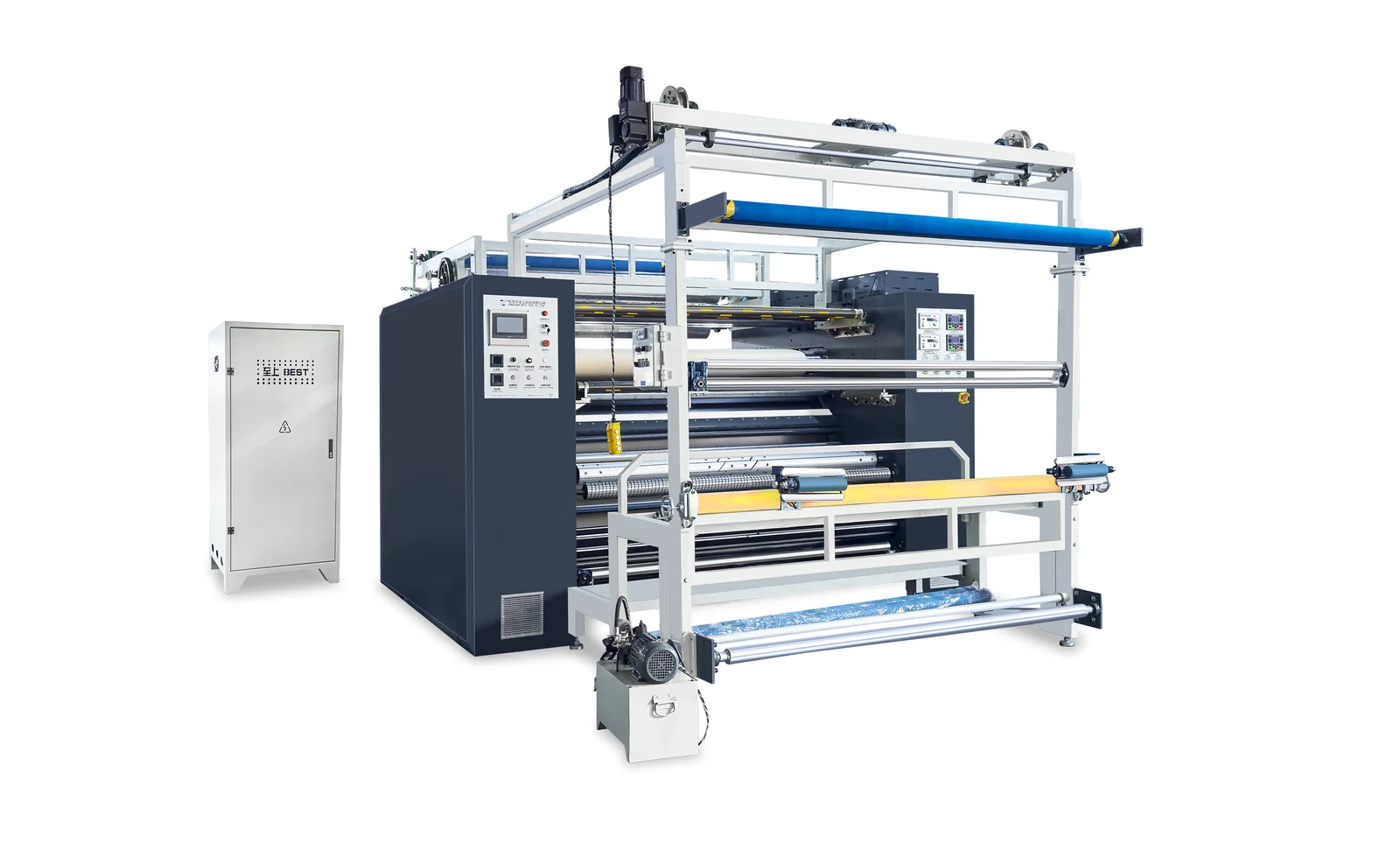

เครื่องพิมพ์ถ่ายโอนด้วยลูกกลิ้งแบบซับลิเมชันดิจิทัล (รุ่น Deluxe) ZS-BD

การออกแบบอุปกรณ์เพื่อบรรลุเป้าหมายการผลิตจริง

เครื่องพิมพ์ดิจิทัลแบบซับลิเมชัน ZS-BD (รุ่น Deluxe Edition) ได้รับการออกแบบมาสำหรับการผลิตพิมพ์ดิจิทัลแบบต่อเนื่องและอัตโนมัติสูงในขนาดกว้าง (2200 มม.) มีให้เลือกสามขนาดเส้นผ่านศูนย์กลางของกระบอก: 1000 มม., 1200 มม. และ 1500 มม.,ด้วยความเร็วการผลิตสูงสุด 2,000 m/h.เครื่องนี้มาพร้อมตู้ไฟฟ้าเฉพาะ, กระบอกสองชั้น และถังหมึกความจุเต็ม นอกจากนี้ยังติดตั้งระบบป้อนและจัดแนวอัตโนมัติ, ระบบนำผ้าอัตโนมัติ, ระบบปรับให้เรียบอัตโนมัติ, ระบบช่วยโหลดและปลดโหลดด้วยไฟฟ้า รวมถึงระบบระบายความร้อนและวางผ้าที่จุดออก ฟังก์ชันเริ่ม/หยุดตามเวลาที่กำหนดและการแก้ไขข้อผิดพลาดจากระยะไกลถูกจัดการผ่านระบบ PLC ทำให้เครื่องนี้เหมาะอย่างยิ่งสำหรับการพิมพ์แบบม้วนต่อม้วนที่มีปริมาณงานสูง, การพิมพ์แบบถ่ายโอน และกระบวนการพัฒนาสี

จุดเด่นของอุปกรณ์

1. การออกแบบตู้ไฟฟ้าแยกต่างหาก:ระบบควบคุมถูกติดตั้งแยกจากหน่วยหลัก ซึ่งช่วยให้การบำรุงรักษาประจำวันสะดวกขึ้น และลดการรบกวนทางแม่เหล็กไฟฟ้า จึงช่วยเพิ่มความเสถียรในการทำงาน
2. โครงสร้างลูกกลิ้งสองชั้น:พื้นผิวด้านในและด้านนอกของลูกกลิ้งถูกกลึงด้วยความแม่นยำบนเครื่องกลึง ทำให้การกระจายความร้อนสม่ำเสมอมากขึ้น และให้ผลลัพธ์การถ่ายโอนสีที่สดใสยิ่งขึ้น พร้อมทั้งลดการสูญเสียความร้อนและเพิ่มประสิทธิภาพการใช้พลังงาน
3. การออกแบบถังน้ำมันเต็มตัว:ใช้โครงสร้างถ่ายเทความร้อนด้วยน้ำมันเต็มตัว ซึ่งช่วยลดความแปรปรวนของอุณหภูมิบนพื้นผิวกลองให้น้อยที่สุด และให้ความร้อนอย่างสม่ำเสมอ ช่วยรักษาสีให้คงที่และคุณภาพการผลิตอย่างต่อเนื่อง
4. การจัดการผ้าอัตโนมัติ:รองรับการจัดแนวการป้อนผ้าอัตโนมัติ การนำทางผ้าอัตโนมัติ และการทำให้ผ้าเรียบอัตโนมัติ ซึ่งช่วยลดปัญหาการเกิดรอยยับและการจัดแนวผิดของผ้า พร้อมทั้งรับประกันการป้อนผ้าที่ราบรื่นและเสถียรยิ่งขึ้น
5. ระบบป้อนและคลายผ้าอัตโนมัติ:ติดตั้งระบบช่วยป้อนและถอดผ้าด้วยระบบไฟฟ้า อุปกรณ์ระบายความร้อนหลังการคลายผ้า และอุปกรณ์กระจายผ้า ซึ่งคุณสมบัติเหล่านี้ช่วยลดความจำเป็นในการแทรกแซงด้วยมือ พร้อมทั้งเพิ่มระดับการอัตโนมัติโดยรวมและประสิทธิภาพการผลิตของสายการผลิต
6. ระบบควบคุมอัจฉริยะ PLC:ระบบควบคุม PLC รองรับการเปิดและปิดเครื่องตามกำหนดเวลา และอนุญาตให้ดำเนินการปรับตั้งระบบจากระยะไกล ซึ่งช่วยอำนวยความสะดวกในการจัดการอุปกรณ์และการรักษาค่าพารามิเตอร์ของกระบวนการ

การจัดตั้งหลัก

• แผงควบคุมหน้าจอสัมผัส:การแสดงผลและตั้งค่าสถานะการทำงานของอุปกรณ์แบบรวมศูนย์ พร้อมการควบคุมที่ใช้งานง่าย ช่วยอำนวยความสะดวกในการจัดการพารามิเตอร์ของกระบวนการ
• ตู้ไฟฟ้าแบบแยกตัว:ส่วนประกอบไฟฟ้าถูกจัดวางไว้ที่จุดกลาง ช่วยอำนวยความสะดวกในการตรวจสอบและบำรุงรักษา พร้อมทั้งลดการรบกวนทางแม่เหล็กไฟฟ้าให้น้อยที่สุด
• อุปกรณ์โหลดและขนถ่ายผ้า:กลไกโหลดและขนถ่ายผ้าที่ได้รับการสนับสนุนด้วยระบบไฟฟ้าช่วยลดความเมื่อยล้าทางกายภาพของผู้ปฏิบัติงาน และเพิ่มประสิทธิภาพในการเปลี่ยนม้วนและการจัดการวัสดุ
• ระบบนำทางผ้าแบบไฮดรอลิก:ปรับตำแหน่งการเคลื่อนที่ของผ้าอัตโนมัติ ลดการเอียงและรอยยับ และรับประกันการผลิตวัสดุความกว้างสูงอย่างต่อเนื่องและเสถียร

การจัดวางระบบถ่ายโอนที่มั่นคง

อุปกรณ์นี้เข้ากันได้กับรูปแบบที่ได้รับการพิสูจน์แล้ว รวมถึงผ้าเฟลต์วัตถุดิบของ DuPont, กระบอกรักษาความดัน, ระบบเก็บผ้าแบบสองม้วน และส่วนประกอบไฟฟ้าที่นำเข้า กระบอกรักษาความดันช่วยรักษาความดันที่ตำแหน่งที่ต้องการ ในขณะที่โครงสร้างแบบสองม้วนช่วยให้สามารถเก็บผ้าภายในตัวเครื่องได้; เมื่อรวมกับส่วนประกอบไฟฟ้าที่มีความแม่นยำสูง สิ่งนี้ช่วยเพิ่มความเสถียรในการผลิตต่อเนื่องและอำนวยความสะดวกในการบำรุงรักษา

อุตสาหกรรมและการใช้งานที่เหมาะสม

เครื่องนี้คือเครื่องพิมพ์ถ่ายโอนแบบลูกกลิ้งซับลิเมชันความร้อน ซึ่งเหมาะสำหรับการประมวลผลวัสดุต่าง ๆ เช่น ผ้าเครื่องแต่งตัว ผ้าใช้ในบ้าน ผ้าม่าน และผ้าปูที่นอน เครื่องนี้เหมาะอย่างยิ่งสำหรับการพิมพ์ถ่ายโอนแบบต่อเนื่องของผ้าเครื่องแต่งตัว ผ้าใช้ในบ้าน และผ้าอุตสาหกรรม นอกจากนี้ยังเหมาะสำหรับคำสั่งซื้อแบบเป็นชุดที่มีข้อกำหนดสูงด้านความสม่ำเสมอของสีและกำลังการผลิตข้อมูลจำเพาะหลักของเครื่อง ได้แก่ ความกว้างของผ้า 2,200 มม. ความเร็วการผลิต 880–2,000 ม./ชม. และกำลังไฟฟ้า 96 / 120 / 146 กิโลวัตต์ก่อนการผลิตจำนวนมาก แนะนำให้ดำเนินการทดลองใช้ด้วยวัสดุจริง เพื่อตรวจสอบความกว้างของผ้า ลวดลาย ความสามารถในการผลิตเป้าหมาย และพารามิเตอร์กระบวนการ เช่น อุณหภูมิ ความดัน และความเร็ว

ข้อมูลทางเทคนิค

หมายเหตุ:พารามิเตอร์ข้างต้นมีไว้เพื่อเป็นข้อมูลอ้างอิงเท่านั้น และอิงตามการกำหนดค่ามาตรฐาน เส้นผ่านศูนย์กลางของดรัม ความกว้างของเว็บ กำลังไฟฟ้าที่กำหนด การกำหนดค่าระบบอัตโนมัติ และสภาพการติดตั้งที่ไซต์งาน อาจได้รับการยืนยันและปรับแต่งตามวัสดุ ความสามารถในการผลิต และข้อกำหนดของไซต์งาน; พารามิเตอร์สุดท้ายจะขึ้นอยู่กับข้อเสนอทางเทคนิคและสัญญา

คู่มือการใช้งานและความปลอดภัย

อุปกรณ์นี้ใช้ถังน้ำมันถ่ายความร้อนเพื่อทำความร้อน; ถัง อุปกรณ์ทำความร้อน และระบบวงจรน้ำมันจะถึงอุณหภูมิสูงระหว่างการทำงาน ต้องสวมถุงมือป้องกันระหว่างการทำงานและทำความสะอาด; ห้ามสัมผัสโดยตรงกับถังและส่วนประกอบของระบบวงจรน้ำมันอย่างเด็ดขาดก่อนการโหลด ปล่อยของ เปลี่ยนผ้าสักหลาด หรือปรับความกว้างของผ้า ต้องปิดเครื่องก่อน และต้องตรวจสอบให้แน่ใจว่าถังได้หยุดทำงานอย่างสมบูรณ์แล้ว และอุณหภูมิอยู่ในช่วงที่ปลอดภัยส่วนระบบอัดแรงดันด้วยอากาศมีความเสี่ยงจากการถูกหนีบ; ห้ามนำมือสอดเข้าไประหว่างถังและลูกกลิ้งอัดแรงดันในทุกกรณีขณะที่เครื่องกำลังทำงาน ต้องลดแรงดันในระบบก่อนปรับแรงดันอากาศหรือบำรุงรักษาวงจรระบบอากาศ อุปกรณ์ต้องได้รับการต่อสายดินอย่างถูกต้องและติดตั้งโดยช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม; ตู้ไฟฟ้าต้องรักษาให้แห้งและสะอาดควรดำเนินการตรวจสอบตามขั้นตอนในคู่มือเพื่อติดตามระดับน้ำมันความร้อน ความตึงของผ้าหุ้ม และเพลาขยายด้วยอากาศ หากตรวจพบการรั่วน้ำมัน เสียงผิดปกติ หรือความผันผวนของอุณหภูมิที่ผิดปกติ ต้องปิดเครื่องทันทีเพื่อดำเนินการบำรุงรักษา เครื่องนี้มีกำลังไฟฟ้า 96 / 120 / 146 kW ก่อนดำเนินการต่อสายไฟฟ้า ต้องตรวจสอบให้แน่ใจว่ากำลังไฟฟ้าของโรงงานตรงตามข้อกำหนด

คำแนะนำในการเลือกเครื่อง

เมื่อเลือกรุ่น ให้ตรวจสอบความกว้างของผ้า ลวดลาย และกำลังการผลิตที่ต้องการก่อน เครื่องนี้มีความกว้างการทำงาน 2200 mm;กำลังไฟฟ้า 96 / 120 / 146 kW และความเร็วการผลิตอยู่ระหว่าง 880 ถึง 2,000 m/h ให้เลือกการกำหนดค่าที่เหมาะสมตามขนาดการประมวลผลจริงและเป้าหมายกำลังการผลิต หากสเปกที่ระบุไม่เพียงพอ ให้เลือกรุ่นจากซีรีส์เดียวกันที่มีความกว้างการทำงานมากขึ้นหรือกำลังไฟฟ้าที่สูงขึ้นนอกจากนี้ ควรตรวจสอบความจุระบบจ่ายไฟฟ้าของโรงงาน การจัดวางอุปกรณ์ และพื้นที่สำหรับโหลดและขนถ่ายสินค้า รวมถึงจัดพื้นที่เพียงพอสำหรับการบำรุงรักษาตามปกติ

ขอบเขตการใช้งาน

เหมาะสำหรับการพิมพ์ต่อเนื่องความกว้างสูง การถ่ายโอนความร้อน และการพัฒนาสีบนผ้าเครื่องแต่งตัว ผ้าใช้ในบ้าน ม่าน ผ้าปูที่นอน ป้ายโฆษณา ธง งานหัตถกรรม และวัสดุแบบม้วนอื่น ๆ ก่อนเริ่มการผลิตจำนวนมากอย่างเป็นทางการ แนะนำให้จัดเตรียมตัวอย่างวัสดุเพื่อทดลองวิ่งเครื่อง เพื่อยืนยันพารามิเตอร์กระบวนการ เช่น อุณหภูมิ ความดัน ความเร็ว และความตึง

ข้อมูลจำเพาะการกำหนดค่า ZS-BD

หน้านี้อธิบายรายละเอียดเกี่ยวกับการกำหนดค่าแบบดีลักซ์ของเครื่องพิมพ์ดิจิทัลแบบลูกกลิ้ง ZS-BD ซึ่งมีความกว้างการพิมพ์ 2200 มม. และกำลังการผลิตสูงสุด 2000 ม./ชั่วโมง เครื่องรุ่นนี้แตกต่างจากเครื่องพิมพ์แบบลูกกลิ้ง ZS-BD รุ่นมาตรฐานที่ออกมาก่อนหน้านี้ ในด้านเส้นผ่านศูนย์กลางลูกกลิ้ง ความกว้างการพิมพ์ กำลังไฟฟ้า และความเร็วเมื่อเลือกรุ่น โปรดตรวจสอบการกำหนดค่าเฉพาะตามความกว้างของวัสดุ ความสามารถในการผลิตที่ต้องการ และข้อกำหนดด้านระบบอัตโนมัติ

เพื่อเปรียบเทียบกับรุ่นอื่น ๆ โปรดอ้างอิงถึงเครื่องพิมพ์ถ่ายโอนแบบกระบอก ZS-BD รุ่นมาตรฐาน (Deluxe Edition), เครื่องพิมพ์ถ่ายโอนแบบกระบอกซับลิเมชัน ZS-BC (Deluxe Edition),เครื่องพิมพ์ดรัมดิจิทัลซับลิเมชัน ZS-BA (เครื่องปั๊มฟอยล์) หรือเครื่องพิมพ์ดรัมซับลิเมชันความกว้างพิเศษ ZS-BF หรือติดต่อเราเพื่อรับคำปรึกษาเกี่ยวกับการเลือกเครื่องพิมพ์ดรัมดิจิทัล ZS-BD การประเมินกำลังการผลิต และโซลูชันการพิมพ์ตัวอย่าง
