Sublimations-Transferpresse für Gewebebänder

Kleine Sublimations-Transferpresse für Gewebebänder (beidseitig) ZS-AB

Gerätetyp:ZS-AB

Die kleine ZS-AB-Sublimations-Doppelseiten-Transferpresse für Gewebebänder verfügt über eine 200-mm-Walze, eine Transferbreite von 600/900 mm, eine Leistung von 5,2/7 kW sowie eine Konfiguration von 25/32 A. Sie ist mit einem Positioniertisch, nahtlose Stahlrohrwalzen, eine Teflonbeschichtung, hochwertige Heizrohre, pneumatischen Druck, eine Bandzuführung sowie ein Transferband aus DuPont-Rohmaterial und eignet sich für den beidseitigen Transferdruck auf kleinen Stoffzuschnitten, Gewebebändern, Gummibändern, Schnürsenkeln und ähnlichen Materialien.

Maximale Bahnbreite600 / 900 mm

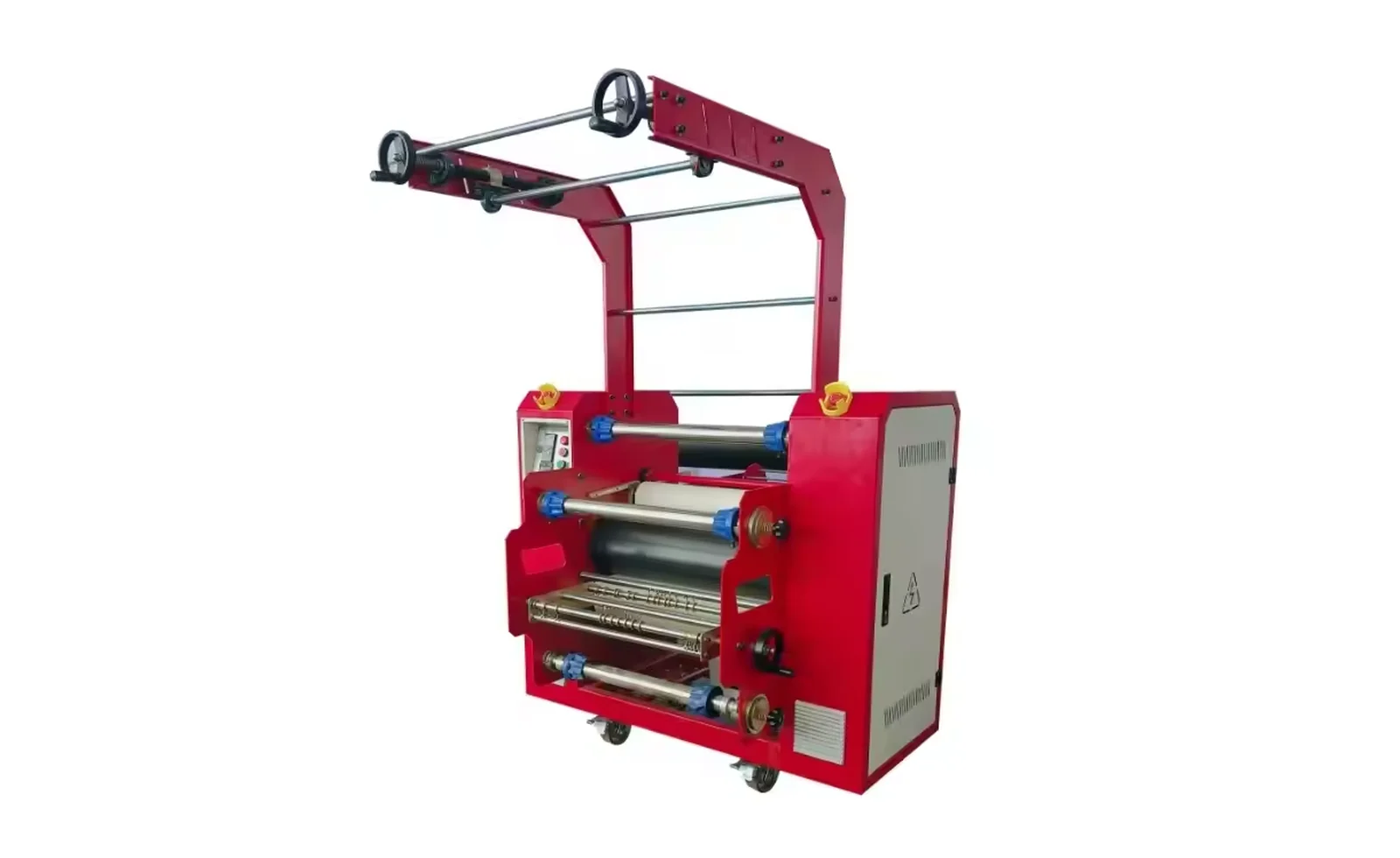

Kleine Sublimations-Doppelseiten-Transferdruckmaschine für Gewebebänder ZS-AB – Komplettanlage Sublimations-Transferpresse für Gewebebänder
Übersicht über die Anlage

Auslegung der Anlagen unter Berücksichtigung der tatsächlichen Produktionsziele

Die kleine ZS-AB-Sublimations-Doppelseiten-Transferpresse für Gewebebänder ist für die kontinuierliche Bedruckung von schmalen Bandprodukten wie kleinen Stoffzuschnitten, Gewebebändern, Gummibändern, Schnürsenkeln, Handy-Anhängern und Haustierleinen ausgelegt.Die Maschine verfügt über eine 200-mm-Walze und bietet zwei effektive Transferbreiten von 600 mm und 900 mm. Sie ist mit einem Positioniertisch, nahtlosen Stahlrohrwalzen, einer Teflonbeschichtung, hochwertigen Edelstahl-Heizrohren, pneumatischem Druck, einer Bandzuführung und einem DuPont-Rollenvlies ausgestattet und eignet sich für den präzisen ein- oder beidseitigen Transferdruck auf kleine Bandprodukte.

Vorteile der Anlage

  1. Positioniertisch: Erleichtert das ein- oder beidseitige Bedrucken von Bandprodukten, reduziert Positionsabweichungen und Musterversätze und sorgt für eine präzisere Positionierung.
  2. Nahtlose Stahlrohrwalzen:Der Innen- und Außenumfang der Walzen sind präzise bearbeitet; der Außenumfang wird nach der Bearbeitung auf einer Präzisionsschleifmaschine mit Teflon beschichtet. Die Walzen erwärmen sich gleichmäßig, gewährleisten eine farbgenaue Übertragung und zeichnen sich durch gute Verschleißfestigkeit sowie Antihaft-Eigenschaften aus.
  3. Hochwertige Heizrohre:Die Öldecke wird durch hochwertige Edelstahl-Heizrohre und Wärmeträgeröl direkt beheizt. Innerhalb von ca. 45 Minuten kann eine Temperatur von 200 °C erreicht werden, was die für den kontinuierlichen Thermosublimationsdruck auf kleinen Bändern erforderliche Arbeitstemperatur erfüllt.
  4. Pneumatischer Druck:Der pneumatische Druck ist einstellbar; die vordere Silikonwalze verbessert die Gleichmäßigkeit des Kontakts zusätzlich und sorgt so für ein satteres und stabileres Transferergebnis.
  5. Bandausrichtvorrichtung: Das bedruckte Band wird durch die Bandausrichtvorrichtung geordnet, wodurch es sich nicht so leicht verknotet, was das anschließende Aufwickeln und Aufspulen erleichtert und die Effizienz der Serienproduktion steigert.
  6. Filz aus DuPont-Rohstoffen:Durch den Einsatz von Filz aus DuPont-Rohstoffen wird die Haftung zwischen Material und Walze verbessert, wodurch sowohl die Transferqualität als auch die Lebensdauer optimiert werden.

Kernausstattung

  • Not-Aus-Schalter: Das Gerät ist mit einer Not-Aus-Steuerung ausgestattet, die im Falle einer Störung ein schnelles Anhalten des Betriebs ermöglicht und somit die Betriebssicherheit erhöht.
  • Bedienfeld: Integrierte Temperatur-, Betriebs- und Prozesssteuerung, intuitive Bedienung, einfache Anpassung der Produktionsparameter an das Bandmaterial.
  • Motor einer importierten Marke:Liefert eine stabile Antriebskraft für den Dauerbetrieb der Anlage und eignet sich für die Serienproduktion von bedruckten Bändern in kleinen Stückzahlen.
  • Filz aus DuPont-Rohmaterial:Gleichmäßige Dicke und stabile Anlage tragen zu einem klaren Transferergebnis bei.
  • Griff: Erleichtert die Einstellung des Walzenabstands und der Betriebsposition und vereinfacht den Materialwechsel sowie den täglichen Betrieb.

Geeignete Branchen und Anwendungsbereiche

Diese Maschine ist eine Sublimations-Transferpresse für Gewebebänder und eignet sich für die Verarbeitung von kleinen Zuschnitten, Gewebebändern, Gummibändern, Schnürsenkeln und ähnlichen Produkten. Sie ist für den Endlosdruck auf schmalen, bandförmigen Materialien wie Gewebebändern, Gummibändern, Schnürsenkeln und Tragebändern geeignet und deckt sowohl einseitige als auch beidseitige Druckverfahren ab. Sie eignet sich besonders für die Verarbeitung von Gewebebändern, bei der häufig der Auftrag gewechselt wird und viele verschiedene Muster zum Einsatz kommen.Die wichtigsten technischen Daten der Maschine sind eine Bandbreite von 600 / 900 mm und eine Leistung von 5,2 / 7 kW (25 / 32 A). Vor der Serienproduktion wird empfohlen, einen Testlauf mit dem tatsächlichen Material durchzuführen, um die Breite und die Anzahl der Bänder sowie die Anforderungen für ein- oder beidseitigen Druck und die Prozessparameter wie Temperatur, Druck und Geschwindigkeit zu überprüfen.

Technische Daten

Projekt Spezifikation 1 Spezifikation 2
Trommeldurchmesser 200 mm 200 mm
Effektive Übertragungsbreite 600 mm 900 mm
Tatsächliche Walzenbreite 550 mm 850 mm
Heizweise Heizrohrheizung, Wärmeträgeröl
Material der Heizmatte Heizmatte aus „DuPont“-Rohstoffen
Stromaufnahme der Maschine 25 A 32 A
Maschinenleistung 5,2 kW 7 kW
Verpackungsmaße 1430 × 1060 × 1610 mm 1430 × 1060 × 1810 mm
Einbaumaße 1850 × 1300 × 1800 mm 1850 × 1530 × 1800 mm
Gewicht 450 kg 550 kg

Anmerkung: Die oben genannten Angaben dienen als Referenz für die Standardkonfiguration kleiner und mittlerer doppelseitiger Transferpressen für Gewebe. Der tatsächliche Walzendurchmesser, die Transferbreite, die Leistung, die Abmessungen sowie die Konfiguration der Ein- und Auslaufvorrichtungen können je nach Material, Produktbreite und Produktionsanforderungen individuell angepasst werden. Maßgeblich sind die endgültigen Parameter gemäß dem technischen Konzept und dem Vertrag.

Betriebs- und Sicherheitshinweise

Die Anlage verfügt über eine Walzenbeheizung; die Walzen und Heizelemente erreichen während des Betriebs hohe Temperaturen. Tragen Sie daher bei der Bedienung und Reinigung Schutzhandschuhe; das direkte Berühren der Walzenoberfläche ist strengstens untersagt.Vor dem Beladen, Einfädeln des Bandes, dem Austausch der Heizmatte oder der Anpassung der Bandbreite muss die Anlage zunächst angehalten und sichergestellt werden, dass die Trommel vollständig zum Stillstand gekommen ist und die Temperatur im sicheren Bereich liegt. Bei den Bandführungsrollen, der Bandspannvorrichtung und im Pressbereich besteht Quetsch- und Einzugsgefahr. Bei der Behebung von Bandstau, Bandbruch oder Bandlaufabweichungen muss zunächst der Not-Aus-Schalter betätigt werden. Die Anlage muss zuverlässig geerdet sein, und die elektrischen Teile sind trocken und sauber zu halten.Überprüfen Sie regelmäßig gemäß den Anweisungen im Handbuch die Heizrohre, die Filzmatten, die Spannvorrichtungen und die Bandzuführung. Bei ungewöhnlichen Geräuschen oder Temperaturabweichungen ist die Maschine unverzüglich anzuhalten und zu überprüfen. Die Leistungsaufnahme dieser Maschine beträgt 5,2 / 7 kW (25 / 32 A). Vor dem Anschluss ist sicherzustellen, dass die Stromversorgung in der Werkstatt den Anforderungen entspricht.

Empfehlungen zur Modellauswahl

Bei der Modellauswahl sollten zunächst die Breite des Bandmaterials, die Anzahl der Bahnen sowie die Anforderungen an ein- oder beidseitige Verarbeitung ermittelt werden.Die Maschinen ist in den Breiten 600 / 900 mm erhältlich; die Leistungsausführungen betragen 5,2 / 7 kW (25 / 32 A). Je nach tatsächlichen Bearbeitungsabmessungen und Produktionszielen kann die entsprechende Konfiguration ausgewählt werden. Reichen die Spezifikationen nicht aus, können Modelle derselben Baureihe mit größerer Breite oder höherer Leistung gewählt werden. Darüber hinaus sollten die Kapazität der Stromversorgung in der Werkstatt, der Aufstellungsort der Anlage sowie der Platzbedarf für das Be- und Entladen überprüft und ausreichend Platz für die täglichen Wartungsarbeiten vorgesehen werden.

Anwendungsbereich

Geeignet für den Sublimationstransferdruck auf bandförmigen Produkten wie kleinen Stoffzuschnitten, Geweben, Gummibändern, Schnürsenkeln, Handy-Anhängern und Haustierleinen. Je nach Material und Verfahren kann die Anlage auch für die Kleinserien- oder Serienfertigung entsprechender schmaler Accessoires eingesetzt werden. Vor Beginn der Serienproduktion wird empfohlen, Muster zur Testdruckproduktion bereitzustellen, um Prozessparameter wie Temperatur, Druck, Geschwindigkeit und Passgenauigkeit zu überprüfen.

Wenn Sie sich über weitere Sublimationsdruckgeräte informieren möchten, sehen Sie sich bitte dieZS-AB Sublimations-Doppelseiten-Transferpresse für Gewebebänder sowiedie ZS-AB Sublimations-Transferpresse für Gewebebänder mit oberem Einlauf, dieZS-BD Sublimations-Digital-Zylinderdruckmaschine (Deluxe-Version) oder ZS-BF Sublimations-Rollen-Transferpresse für große Bahnenbreiten, oder kontaktieren Sie uns unter , um Empfehlungen zur Auswahl kleiner doppelseitiger Druckmaschinen für Gewebebänder, Musterdrucke und Produktionskapazitätsbewertungen zu erhalten.

Kernkompetenzen

Konfiguration für eine stabile Serienproduktion

  • Der Positioniertisch erleichtert das präzise ein- oder beidseitige Bedrucken kleiner Gewebebänder
  • Präzisionsbearbeitung der Innen- und Außenrundflächen von nahtlosen Stahlrohren, Bearbeitung auf einer Präzisions-Außenrundschleifmaschine
  • Die Walze ist mit Teflon beschichtet, sorgt für eine gleichmäßige Wärmeverteilung und gewährleistet eine farbechte Übertragung.
  • Hochwertige Heizrohre aus Edelstahl erwärmen die Wärmeträgerölschicht direkt und bringen sie in etwa 45 Minuten auf 200 °C.
  • Der Druck der pneumatischen Druckbeaufschlagung ist einstellbar; die vordere Silikonwelle verbessert das Transferergebnis
  • Die Bandführungsvorrichtung verhindert das Verknäuen des Gewebebands und erleichtert das Aufwickeln und Aufspulen.
  • Durch die Verwendung von Decken aus DuPont-Rohstoffen wird die Passform verbessert und gleichzeitig die Lebensdauer gewährleistet.
  • Ausgestattet mit Not-Aus-Schalter, Bedienfeld, Motor einer importierten Marke und Einstellhebel
  • Verfügbar mit einer Walzenbreite von 200 mm und einer effektiven Transferbreite von 600 mm bzw. 900 mm
Geeignete Materialien und Anwendungsbereiche

Anpassung des Verfahrens an die Materialeigenschaften

  • Kleine Stoffstücke
  • Gurtband
  • Gummiband
  • Schnürsenkel
  • Handy-Schlaufe
  • Leine für Haustiere
  • Schmale Bekleidungszubehörteile
  • Einseitiger und beidseitiger Transferdruck
Optionale Konfiguration

Erweiterung der Module entsprechend den Anforderungen der Produktionslinie

01200 mm Walzendurchmesser02600 mm, 900 mm effektive Transferbreite03Tatsächliche Breite der 550-mm- und 850-mm-Trommeln04Stromkonfigurationen 25 A und 32 A05Leistungsvarianten mit 5,2 kW und 7 kW06Heizrohrheizung und Wärmeträgerölsystem07Pneumatische Druck- und Bandbefestigungsvorrichtung08DuPont-Rohstoffmatte09Not-Aus, Bedienfeld und Motoren namhafter Marken
Häufig gestellte Fragen

Häufig gestellte Fragen zu „Sublimations-Transferpresse für Gewebebänder“

Diese Geräteserie ansehen
01 Seid ihr ein Hersteller oder ein Handelsunternehmen?

Wir sind ein Hersteller von Druckmaschinen mit Sitz in Dongguan, Guangdong, der im Jahr 2003 gegründet wurde. Forschung und Entwicklung, Präzisionsbearbeitung, Montage und Inbetriebnahme erfolgen in unserem eigenen Werk; unsere Anlagen werden bereits in 83 Länder und Regionen exportiert.

02 Wie entscheidet man sich zwischen Sublimations-Trommeltransfer und Digitaldruck?

Der Sublimations-Trommeltransfer eignet sich für die kontinuierliche Serienfertigung von Stoffen aus Chemiefasern und zeichnet sich durch eine hohe Motivwiedergabetreue, stabile Farben und niedrige Stückkosten aus; für Aufträge mit vielen verschiedenen Mustern und kleinen Stückzahlen können digitale Druckverfahren in Betracht gezogen werden. Senden Sie uns den Stoff und das Motiv zu, dann unterbreiten wir Ihnen Vergleichsvorschläge.

03 Könnten wir zunächst ein Muster anfertigen, um den Herstellungsprozess zu überprüfen?

Das ist möglich. Schicken Sie uns den Stoff und das Motiv zu, dann fertigen wir mit dem entsprechenden Gerät ein Muster an und geben Ihnen Parameter wie Temperatur, Druck und Geschwindigkeit sowie ein Musterstück. Erst nachdem Sie das Transferergebnis überprüft haben, legen wir das Gerät endgültig fest.

04 Können Bahnbreite, Geschwindigkeit und Produktionskapazität individuell angepasst werden?

Ja. Die Bahnbreite, die Geschwindigkeit, die Spannungsregelung sowie die Konfiguration von Abwickel-, Spurführungs- und Aufwickelvorrichtungen können je nach Stoffbeschaffenheit und Produktionszielen angepasst werden.

05 Was ist der Unterschied zwischen beidseitigem und einseitigem Transferdruck?

Bei doppelseitigen Maschinen werden beide Seiten in einem Durchgang bedruckt, wodurch ein Arbeitsschritt und ein Arbeitsgang eingespart werden; für Aufträge, bei denen nur die Vorderseite bedruckt werden soll, reicht eine einseitige Maschine aus.

06 Wie wird bei der Transferdrucktechnik auf Reißverschlüssen die genaue Ausrichtung des Motivs gewährleistet?

Bei Aufträgen wie Reißverschlüssen, bei denen das Muster an einer bestimmten Position fixiert werden muss, verwenden Sie das hochpräzise Reißverschluss-Ausrichtungsmodell ZS-AD, das während des Materialtransports automatisch die Ausrichtung korrigiert. Es wird empfohlen, zunächst anhand eines Musters die Ausrichtungsergebnisse zu überprüfen.

07 Können elastische Bänder, Schnürsenkel, Kordeln und Leinen für Haustiere ebenfalls bedruckt werden?

Das ist möglich. Bei elastischen Bahnen ist auf eine durch Dehnung verursachte Verformung des Musters zu achten; die Spannung muss beim Transferdruck gut kontrolliert werden. Für solche schmalen, kleinen Teile werden häufig auch kleine Walzenmaschinen verwendet.
