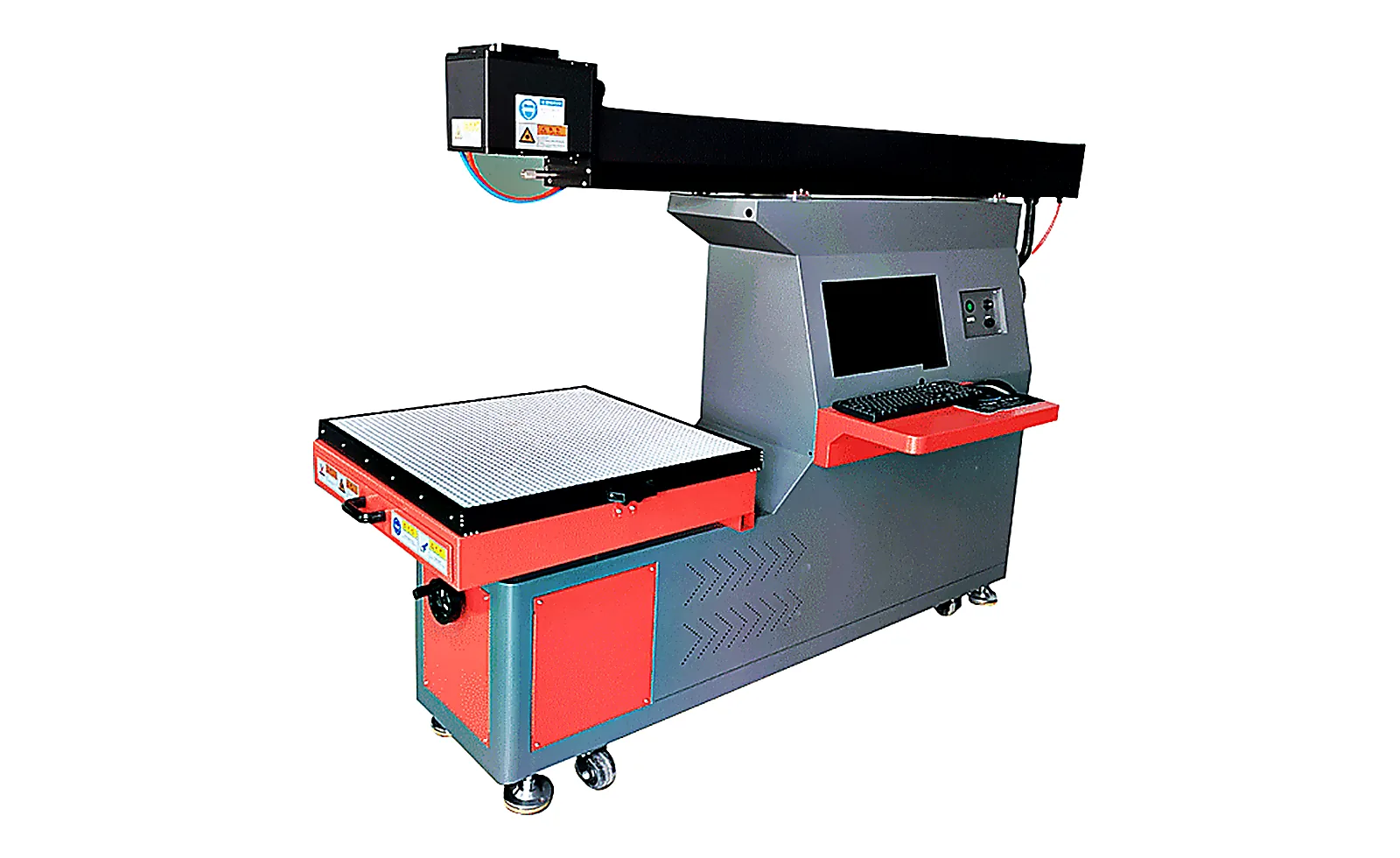

เครื่องมาร์กด้วยเลเซอร์แบบไดนามิก

การออกแบบอุปกรณ์เพื่อบรรลุเป้าหมายการผลิตจริง

เครื่องมาร์คเลเซอร์แบบไดนามิกใช้โครงสร้างการมาร์คแบบไดนามิกสามแกน (XYZ) ซึ่งมีโต๊ะทำงานขนาด 600×600 มม. ระบบโฟกัสแสงสีแดง และตู้ควบคุมแบบบูรณาการ และได้รับการออกแบบมาเพื่อมาร์คและสลักบนหนัง งานหัตถกรรม และวัสดุบรรจุภัณฑ์เครื่องทำงานด้วยความยาวคลื่นเลเซอร์ 1064 นาโนเมตร มีความแม่นยำในการมาร์ก 0.01 มม. และความเร็วการมาร์กตั้งแต่ 0 ถึง 10,000 มม./วินาที ตัวเลือกกำลังเลเซอร์มีตั้งแต่ 30 ถึง 300 วัตต์,โดยกำลังระบบรวมไม่เกิน 1,000 W หรือ 1,500 W เครื่องใช้ระบบระบายความร้อนด้วยน้ำ ทำงานด้วยแหล่งจ่ายไฟ 220 V / 110 V, 50/60 Hz และรองรับรูปแบบไฟล์กราฟิก เช่น DWG, DXF, AI และ CDR นอกจากนี้ ยังสามารถปรับแต่งตามข้อกำหนดที่ไม่เป็นมาตรฐานได้ตามคำขอ

จุดเด่นของอุปกรณ์

1. การมาร์คแบบไดนามิกสามแกน XYZ:วิธีการมาร์คนี้ใช้การเคลื่อนไหวแบบไดนามิกตามแกน X, Y และ Z ทำให้หัวมาร์คสามารถเคลื่อนที่ในสามมิติไปพร้อมกับการมาร์ค ซึ่งเหมาะสำหรับการมาร์คกราฟิกต่อเนื่อง การจัดวางแบบฟอร์มขนาดใหญ่ และงานมาร์คแบบเป็นชุด และเหมาะสมกว่าสำหรับการประมวลผลที่ต้องการรูปแบบขนาดใหญ่และลวดลายต่อเนื่อง เมื่อเทียบกับการมาร์คแบบคงที่
2. ความเร็วการมาร์ก 0–10,000 มม./วินาที:สามารถ đạtความเร็วการมาร์กได้สูงสุด 10,000 มม./วินาที ทำให้เหมาะสำหรับการผลิตแบบเป็นชุดและงานที่เกี่ยวข้องกับกราฟิกที่ซับซ้อน ซึ่งช่วยลดเวลาวงจรต่อชิ้นงานในขณะที่รักษาคุณภาพการมาร์กไว้ได้ จึงเพิ่มปริมาณการผลิตต่อหน่วยเวลา
3. ความแม่นยำในการมาร์ก: 0.01 มม.:สามารถบรรลุความแม่นยำในการมาร์กได้สูงถึง 0.01 มม. ทำให้ระบบนี้เหมาะสำหรับการมาร์กเนื้อหาที่ต้องการความแม่นยำสูง เช่น ตัวอักษร รหัส ลวดลายเส้นละเอียด และ QR code รวมถึงช่วยรับประกันความสม่ำเสมอของการมาร์กในกระบวนการผลิตแบบเป็นชุด
4. ตัวบ่งชี้โฟกัสสีแดง:ตัวบ่งชี้โฟกัสสีแดงช่วยให้สามารถมองเห็นตำแหน่งการมาร์กได้อย่างชัดเจนขณะปรับระยะโฟกัสและจัดตำแหน่งชิ้นงาน ซึ่งช่วยลดเวลาในการโฟกัสและจำนวนการมาร์กทดสอบ รวมถึงอำนวยความสะดวกในการเปลี่ยนงานอย่างรวดเร็วหลังการเปลี่ยนชิ้นงาน
5. โต๊ะทำงานขนาด 600 × 600 มม.:ด้วยพื้นที่ทำงานขนาด 600 × 600 มม. สามารถรองรับชิ้นงานขนาดใหญ่หรือการจัดวางแบบหลายสถานีได้ มาพร้อมล้อเลื่อน 4 ล้อและขาปรับระดับได้ ช่วยให้การปรับตำแหน่งและปรับระดับภายในโรงงานเป็นไปอย่างสะดวก
6. กำลังเลเซอร์ (ตัวเลือก): 30–300 W:กำลังเลเซอร์มีให้เลือกในช่วง 30–300 W ซึ่งช่วยให้สามารถเลือกการตั้งค่าที่เหมาะสมตามประเภทวัสดุ ความลึกของการมาร์กหรือการสลักที่ต้องการ และเวลาวงจรการประมวลผล
7. ระบบระบายความร้อนด้วยน้ำ เหมาะสำหรับการทำงานต่อเนื่องเป็นเวลานาน:เครื่องทั้งเครื่องใช้ระบบระบายความร้อนด้วยน้ำ ซึ่งให้ความสามารถในการระบายความร้อนได้ดี ทำให้เหมาะสำหรับการทำงานมาร์กต่อเนื่องเป็นเวลานาน; สภาพแวดล้อมการทำงานต้องแห้ง สะอาด และมีระบบระบายอากาศที่ดี
8. รองรับหลายรูปแบบไฟล์กราฟิกและการปรับแต่งตามความต้องการ:รองรับรูปแบบไฟล์ เช่น DWG, DXF, AI, CDR, PLT, BMP, JPG, TIFF และ GIF ซึ่งช่วยให้การผสานรวมกับไฟล์จัดวางและออกแบบที่มีอยู่เป็นไปอย่างง่ายดาย; นอกจากนี้ยังสามารถรองรับข้อกำหนดเฉพาะที่นอกเหนือจากรูปแบบมาตรฐานได้อีกด้วย

อุตสาหกรรมและการใช้งานที่เหมาะสม

เครื่องนี้ถูกใช้อย่างแพร่หลายในการตัดและทำเครื่องหมายบนหนัง รวมถึงการสลักข้อความและลวดลายบนผลิตภัณฑ์หัตถกรรม เช่น เครื่องปั้นดินเผา เครื่องประดับ พื้นผิวอะคริลิก ผลิตภัณฑ์จากไม้ไผ่ และผลิตภัณฑ์จากไม้; นอกจากนี้ยังสามารถใช้ทำเครื่องหมายบนวัสดุบรรจุภัณฑ์ เช่น กระดาษ กล่องกระดาษแข็ง และซองบุหรี่การผสมผสานระหว่างการสลักแบบไดนามิกสามแกน XYZ และการทำเครื่องหมายด้วยความเร็วสูง 0–10,000 มม./วินาที เหมาะสำหรับสถานการณ์การประมวลผลที่เกี่ยวข้องกับล็อตใหญ่ ลวดลายต่อเนื่อง หรือกรณีที่มีข้อกำหนดเฉพาะเกี่ยวกับเวลาวงจรต่อชิ้น;สำหรับชิ้นงานที่ต้องการความลึกการสลักเฉพาะหรือการจัดวางแบบขนาดใหญ่ สามารถเลือกการกำหนดค่าได้ร่วมกับโต๊ะทำงานขนาด 600×600 มม. และช่วงกำลัง 30–300 W ก่อนการผลิตจำนวนมาก แนะนำให้ดำเนินการทดสอบด้วยวัสดุจริงเพื่อยืนยันความลึกการสลัก ความต่างสี และคุณภาพขอบ

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะของรุ่น

การปรับแต่ง:เราสามารถรับปรับแต่งตามข้อกำหนดที่ไม่เป็นมาตรฐาน (หน่วย: mm)

หมายเหตุ:พารามิเตอร์ข้างต้นเป็นเพียงข้อมูลอ้างอิงสำหรับการกำหนดค่ามาตรฐานเท่านั้น ขนาดพื้นที่ทำงาน กำลังเลเซอร์ กำลังรวมของเครื่อง ความลึกการมาร์ก และวิธีการมาร์ก อาจถูกปรับเปลี่ยนตามวัสดุจริง ข้อกำหนดการออกแบบ และแผนการปรับแต่ง กำลังรวมของเครื่องจะเปลี่ยนแปลงไปตามการตั้งค่ากำลังเลเซอร์ที่เลือก; พารามิเตอร์สุดท้ายต้องได้รับการยืนยันทางเทคนิคและระบุในสัญญา

คู่มือการใช้งานและความปลอดภัย

อุปกรณ์การมาร์กด้วยเลเซอร์จะปล่อยลำแสงเลเซอร์ที่มีความเข้มสูงระหว่างการทำงาน ในทุกกรณี ห้ามวางมือหรือส่วนใดของร่างกายภายในพื้นที่การมาร์กใต้หัวมาร์กขณะที่อุปกรณ์กำลังทำงาน ต้องตรวจสอบให้แน่ใจว่าแผ่นป้องกัน ไฟแสดงสถานะสีแดง และปุ่มหยุดฉุกเฉินทำงานอย่างถูกต้อง และต้องสวมแว่นตานิรภัยสำหรับเลเซอร์ที่เหมาะสมกับความยาวคลื่นของเลเซอร์ที่ใช้ระหว่างการมาร์คแบบไดนามิกสามแกน XYZ หัวมาร์คจะเคลื่อนที่อย่างต่อเนื่อง ผู้ปฏิบัติงานต้องไม่ยื่นมือเข้าไปในบริเวณการเคลื่อนที่ขณะที่เครื่องกำลังทำงาน ก่อนเปลี่ยนชิ้นงานหรือปรับอุปกรณ์ยึดชิ้นงาน ต้องหยุดโปรแกรมและตัดลำแสงเลเซอร์ก่อนตรวจสอบล่วงหน้าว่าวัสดุที่จะทำการมาร์กนั้นเข้ากันได้กับประเภทเลเซอร์ เพื่อป้องกันการเกิดก๊าซที่เป็นอันตรายหรือความเสียหายต่ออุปกรณ์ เมื่อดำเนินการกับวัสดุที่มีคลอรีน ฟลูออรีน หรือสารอื่น ๆ เนื่องจากระหว่างการดำเนินการจะเกิดควันและกลิ่น จึงต้องรักษาสภาพแวดล้อมการทำงานให้แห้ง สะอาด และมีระบบระบายอากาศที่ดีควรตรวจสอบระบบระบายความร้อนด้วยน้ำอย่างสม่ำเสมอ เพื่อตรวจสอบอุณหภูมิน้ำ ระดับน้ำ และซีลท่อ เพื่อป้องกันการระบายความร้อนไม่เพียงพอ ซึ่งอาจทำให้กำลังเลเซอร์ลดลงหรือเกิดความเสียหายต่อชิ้นส่วน; อุปกรณ์ต้องได้รับการต่อสายดินอย่างมั่นคง และแนะนำให้ติดตั้งเครื่องปรับแรงดันไฟฟ้าในโรงงานที่มีความผันผวนของแรงดันไฟฟ้าสูงหลังจากเปลี่ยนชิ้นงาน อุปกรณ์ยึด หรือไฟล์การมาร์ก ควรผลิตชิ้นงานทดสอบก่อนเพื่อยืนยันพารามิเตอร์ความยาวโฟกัส กำลัง และความเร็วก่อนที่จะดำเนินการผลิตเป็นชุด; เลนส์และพื้นผิวการทำงานควรทำความสะอาดทุกวันตามคู่มือ และเส้นทางแสงควรได้รับการบำรุงรักษาโดยบุคลากรที่มีคุณสมบัติเหมาะสม

คำแนะนำในการเลือก

เมื่อเลือกรุ่นเครื่อง ให้ตรวจสอบวัสดุชิ้นงาน ขนาดภายนอกสูงสุด และเนื้อหาการมาร์กก่อนเป็นอันดับแรก; จากข้อมูลดังกล่าว ให้พิจารณาว่าขนาดโต๊ะทำงานและวิธีการมาร์กตรงตามข้อกำหนดหรือไม่: สำหรับกรณีที่ต้องการโต๊ะทำงานขนาดใหญ่ ลวดลายต่อเนื่อง หรือการผลิตในปริมาณมาก แนะนำให้ใช้ระบบมาร์กแบบไดนามิกสามแกน XYZ เพื่อใช้ประโยชน์จากความเร็วการมาร์กที่อยู่ในช่วง 0 ถึง 10,000 มม./วินาที;สำหรับกรณีที่เน้นการมาร์กชิ้นงานขนาดเล็กแบบชิ้นเดียว ซึ่งชิ้นงานคงที่บนโต๊ะทำงาน สามารถพิจารณาเลือกรุ่นมาร์กแบบสถิตได้ ส่วนด้านกำลังไฟฟ้า สามารถเลือกการตั้งค่ากำลังต่ำสำหรับการมาร์กแบบประจำวันและการมาร์กบนพื้นผิว; ในกรณีที่ต้องการความลึกของการสลักในระดับหนึ่ง หรือต้องการประสิทธิภาพการประมวลผลที่สูงขึ้น สามารถเลือกการตั้งค่ากำลังไฟฟ้าที่สูงขึ้นได้นอกจากนี้ ยังสำคัญที่จะตรวจสอบแรงดันไฟฟ้าหลักของโรงงาน สภาพการระบายอากาศ ระบบระบายความร้อนด้วยน้ำ และพื้นที่ที่มีอยู่สำหรับการติดตั้งอุปกรณ์ หากโต๊ะทำงานมาตรฐานขนาด 600 × 600 มม. ไม่ตรงกับขนาดชิ้นงาน โปรดแจ้งขนาดชิ้นงานและข้อกำหนดการมาร์ก เพื่อให้สามารถจัดหาโซลูชันที่ออกแบบเฉพาะได้

ขอบเขตการใช้งาน

เครื่องมาร์กเลเซอร์แบบไดนามิกเหมาะสำหรับการตัดและมาร์กหนัง งานหิน เครื่องประดับ การสลักผิวบนอะคริลิก การสลักตัวอักษรและลวดลายบนงานหัตถกรรม เช่น ผลิตภัณฑ์จากไม้ไผ่และไม้ รวมถึงการมาร์กบนวัสดุบรรจุภัณฑ์ เช่น กระดาษ กล่องกระดาษแข็ง และซองบุหรี่การผสมผสานระหว่างการมาร์คแบบไดนามิก 3 แกน XYZ ความเร็วการมาร์ค 0–10,000 มม./วินาที และโต๊ะทำงานขนาด 600 × 600 มม. เหมาะสำหรับสถานการณ์การประมวลผลที่เกี่ยวข้องกับล็อตใหญ่ ลวดลายต่อเนื่อง หรือกรณีที่ต้องการเวลาวงจรและความแม่นยำในการมาร์คเฉพาะสำหรับชิ้นงานแต่ละชิ้น นอกจากนี้ยังเหมาะสำหรับการใช้เป็นสถานีมาร์คแบบสแตนด์อโลนที่บูรณาการเข้ากับสายการผลิต

เพื่อตรวจสอบขนาดพื้นที่ทำงาน กำลังเลเซอร์ ความลึกการมาร์ก และวิธีการสลักของเครื่องมาร์กเลเซอร์แบบไดนามิก โปรดดูหมวดหมู่ผลิตภัณฑ์เครื่องมาร์กเลเซอร์ หรือดูเครื่องมาร์กเลเซอร์แบบสแตติก นอกจากนี้ ท่านยังสามารถติดต่อเราเพื่อขอคำแนะนำในการเลือกผลิตภัณฑ์ตัวอย่างวัสดุ และใบเสนอราคา
