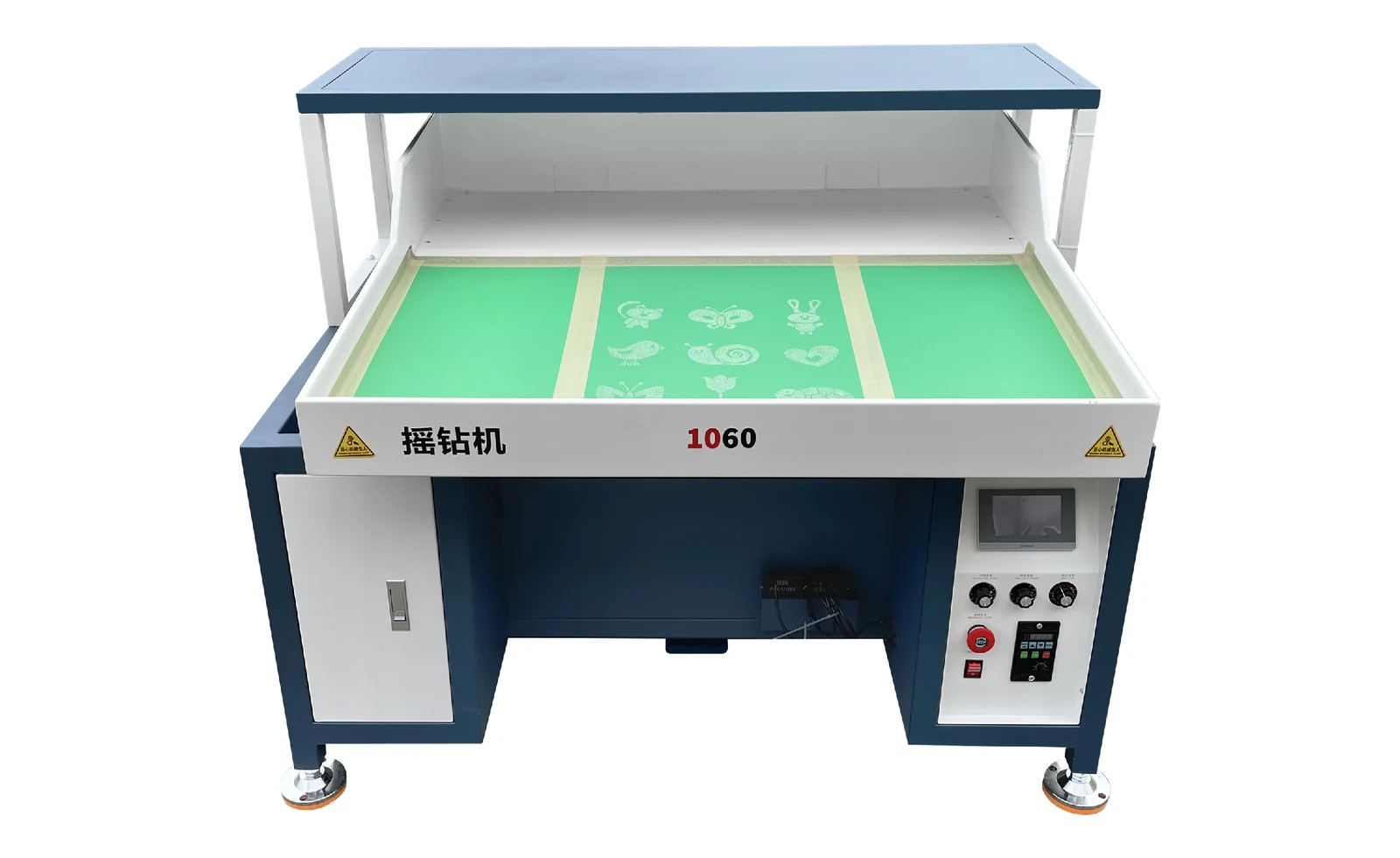

Macchina per l'applicazione e la rimozione di strass
Modello dell'apparecchiatura:ZS-JF / 1060
La macchina per l’applicazione di strass ZS-JF 1060 è controllata tramite PLC con touchscreen e pedale, ed è dotata di una vite di sollevamento ad alta precisione e di un azionamento a passo. Grazie a un motore di aspirazione, la macchina fissa automaticamente la decalcomania e applica gli strass; le dimensioni disponibili per l’applicazione sono 1000×600, 1200×800, 1300×600 e 1900×900 mm, con una produttività di 7-12 fogli al minuto. È facile da utilizzare anche per chi non ha esperienza, dopo un breve addestramento, ed è adatta alla lavorazione di calzature, intimo, abbigliamento per bambini, magliette, pelletteria, borse, accessori per capelli e cappelli.
Macchina per l'applicazione di strass e per la disposizione a fila di strass
Progettare le attrezzature in funzione degli obiettivi di produzione concreti
Macchina per l’applicazione e la disposizione di strass ZS-JF 1060, utilizzata per le operazioni di applicazione e disposizione di strass nella lavorazione di accessori quali calzature, intimo, abbigliamento per bambini, magliette, articoli in pelle, borse, accessori per capelli, cappelli e simili.L’apparecchiatura è controllata tramite PLC con touchscreen e azionata con un interruttore a pedale; il sollevamento e l’abbassamento vengono regolati tramite una vite di sollevamento ad alta precisione e un azionamento a passo, mentre un motore di aspirazione fissa il disegno da decorare sul piano di lavoro, consentendo alla macchina di eseguire automaticamente l’applicazione degli strass.L’area di lavoro per la disposizione dei strass è disponibile in quattro formati: 1000×600 mm, 1200×800 mm, 1300×600 mm e 1900×900 mm, selezionabili in base alle dimensioni del pezzo da lavorare.
Vantaggi dell’apparecchiatura
- Non richiede personale esperto, facile da imparare:Non richiede operai specializzati; dopo una formazione, anche una persona comune è in grado di utilizzarla, risolvendo efficacemente i problemi legati alla difficoltà di reclutamento nel settore della lavorazione dei gioielli e alla dipendenza da manodopera qualificata.
- Elevata velocità di applicazione dei strass:La velocità di applicazione dei strass può raggiungere i 7-12 fogli al minuto, pari a diverse volte l’efficienza del lavoro manuale; è adatta per ordini di grandi volumi relativi all’applicazione e alla disposizione dei strass, riducendo notevolmente i tempi di consegna per ogni lotto.
- Controllo tramite PLC con touchscreen:Il sistema di controllo è costituito da un PLC con touchscreen; l’impostazione dei parametri e la visualizzazione dello stato di funzionamento sono intuitive. Il pannello di comando è inoltre dotato di manopole di regolazione e di un pulsante di arresto di emergenza, per facilitare le regolazioni in loco.
- Comando tramite pedale:Il comando avviene tramite pedale; l’operatore può avviare e arrestare l’apparecchiatura mentre ha entrambe le mani occupate con la stampa a caldo, garantendo un ritmo di lavoro più fluido.
- Vite di sollevamento ad alta precisione:Il sollevamento avviene tramite una vite ad alta precisione, abbinata a un azionamento a passo, che garantisce un controllo accurato dell’altezza di sollevamento, favorendo il mantenimento di un accoppiamento stabile tra il piano di lavoro e il pezzo durante il processo di foratura con spazzola.
- Posizionamento tramite motore di aspirazione:La decalcomania viene fissata tramite un motore di aspirazione, evitando così che si sposti durante il processo di incisione; la potenza del motore di aspirazione nelle versioni standard è di 1800 W, mentre per le dimensioni grandi (1900 × 900 mm) è di 3600 W.
- Flusso di lavoro semplice:Dopo che la macchina ha applicato automaticamente la decalcomania, le operazioni successive vengono completate manualmente con l’applicazione della carta protettiva; il passaggio da una fase all’altra è semplice. È possibile utilizzare la macchina singolarmente o in combinazione con altre macchine per una produzione a ciclo continuo, il che consente di configurare in modo flessibile il numero di unità in base alla produzione.
- Compatibile con diversi tipi di strass:è compatibile con strass a caldo (a base piatta), strass quadrati, rettangolari, ovali, triangolari e a punta, coprendo così le esigenze più comuni nella lavorazione dei gioielli.
Settori di applicazione e scenari d’uso
Questa macchina è adatta ai settori della lavorazione di accessori quali calzature, intimo, abbigliamento per bambini, magliette, pelletteria, borse, accessori per capelli e cappelli; può essere utilizzata per le fasi di disposizione e applicazione degli strass termici ed è indicata per ordini che richiedono la lavorazione in serie di strass termici, strass quadrati, rettangolari, ovali, triangolari e a punta.Poiché la macchina non richiede personale specializzato e garantisce un’elevata velocità di applicazione, è particolarmente indicata per le aziende di produzione di accessori che, durante i periodi di picco degli ordini, necessitano di espandere rapidamente la produzione e ottenere volumi elevati con un impiego ridotto di manodopera; è inoltre possibile integrarla in una linea di produzione continua, in combinazione con le fasi successive di applicazione delle etichette e di termopressatura, tramite un sistema di produzione a ciclo continuo con più macchine. Prima della produzione in serie, si consiglia di effettuare un test con un disegno reale per verificare l’effetto di adesione e le impostazioni della velocità di applicazione.
Parametri tecnici
| Voci | Parametri |
|---|---|
| Marchio | ZS-JF / Zhishang |
| Formato di foratura in serie | 1000×600 mm / 1200×800 mm / 1300×600 mm / 1900×900 mm |
| Sistema di controllo | PLC con touchscreen |
| Modalità di controllo | Interruttore a pedale |
| Vite di sollevamento | Vite ad alta precisione |
| Azionamento di sollevamento | A passi |
| Motore di aspirazione | 1800 W (specifiche standard) / 3600 W (1900 × 900 mm) |
| Tensione di esercizio | 220 V CA / 50 Hz |
| Potenza totale | 2500 W (specifiche standard) / 4500 W (1900 × 900 mm) |
| Tipi di strass compatibili | Strass a caldo (a base piatta), quadrati, rettangolari, ovali, triangolari, a punta |
Configurazione di base
La configurazione principale è la parte che determina il funzionamento dell’apparecchiatura e l’efficacia del posizionamento per adesione, oltre a costituire la struttura centrale dell’intero apparecchio; comprende principalmente i seguenti componenti.
| Configurazione | Descrizione |
|---|---|
| Pannello di comando | Dotato di touchscreen, manopole di regolazione e pulsante di arresto di emergenza, con visualizzazione centralizzata dei parametri e dello stato |
| Interruttore a pedale | Il pedale controlla l’avvio e l’arresto dell’apparecchiatura, consentendo di gestire contemporaneamente la stampa a caldo con entrambe le mani |
| Quadro elettrico | Disposizione centralizzata del pannello di controllo e dei componenti elettrici, per facilitare la manutenzione e l’assistenza |
| Interruttori di prossimità | Utilizzati per il rilevamento della posizione e della corsa delle parti mobili |
| Vite di sollevamento | Vite ad alta precisione abbinata a un azionamento a passo, per un posizionamento accurato durante il sollevamento |
| Motore di aspirazione | Fissa la decalcomania tramite aspirazione, impedendone lo spostamento durante il processo di incisione |
Configurazione dei modelli
Di seguito sono elencate le principali differenze di configurazione tra le quattro specifiche standard in base all’area di incastonatura; è possibile scegliere il modello corrispondente in base alle dimensioni del pezzo e alla produttività.
| Voce | 1000×600 mm | 1200×800 mm | 1300×600 mm | 1900×900 mm |
|---|---|---|---|---|
| Potenza motore | 120 W | 120 W | 120 W | 750 W |
| Inverter | 750 W | 750 W | 750 W | 750 W |
| Motore di aspirazione | 1800 W | 1800 W | 1800 W | 3600 W |
| Tensione di esercizio | 220 V CA/50 Hz | 220 V CA/50 Hz | 220 V CA/50 Hz | 220 V CA/50 Hz |
| Potenza totale | 2500 W | 2500 W | 2500 W | 4500 W |
| Dimensioni della macchina | 1220×900×850 mm | 1420 × 1100 × 850 mm | 1520 × 900 × 850 mm | 1330 × 2020 × 960 mm |
| Dimensioni dell’imballaggio | 1320×1030×950 mm | 1520 × 1230 × 950 mm | 1620 × 1030 × 950 mm | 1390 × 2080 × 1085 mm |
| Peso | ≤180-200 kg | ≤210 kg | ≤215 kg | ≤ 323 kg |
Nota:I parametri sopra indicati sono da intendersi come riferimento per la configurazione standard; l’ampiezza di foratura, la potenza del motore, la potenza del motore di aspirazione e le dimensioni complessive della macchina possono essere modificate in base al pezzo effettivo e alle specifiche personalizzate; i parametri definitivi sono soggetti alla conferma tecnica e al contratto.
Istruzioni operative e di sicurezza
Durante il funzionamento dell’apparecchiatura, il piano di lavoro è soggetto a movimenti di sollevamento e aspirazione; prima di operare o pulire il piano di lavoro, è necessario arrestare la macchina e assicurarsi che le parti in movimento si siano completamente fermate. È severamente vietato inserire le mani nella vite di sollevamento e nelle parti di trasmissione. Quando si sostituisce la matrice di stampa a caldo o si regola la posizione della fila di punte, è necessario spegnere prima l’aspirazione prima di prelevare o posizionare il pezzo,per evitare che le immagini da trasferire e i trucioli vengano aspirati nel condotto dell’aria. La tensione di esercizio dell’apparecchiatura è di 220 V CA / 50 Hz; è necessario garantire un collegamento a terra affidabile. L’armadio elettrico deve essere mantenuto asciutto e pulito; il personale non autorizzato non deve aprirlo per effettuare manutenzioni. Dopo un funzionamento prolungato, il motore di aspirazione e il convertitore di frequenza raggiungono temperature elevate; è necessario mantenere libere le prese d’aria del corpo macchina e pulire periodicamente i filtri del condotto dell’aria, per evitare che la diminuzione della potenza di aspirazione comprometta l’efficacia dell’adesione.Quotidianamente, controllare secondo le indicazioni del manuale la lubrificazione della vite di sollevamento, la posizione dei finecorsa e lo stato dei cavi dell’interruttore a pedale; in caso di anomalie, arrestare immediatamente la macchina per effettuare la manutenzione.
Consigli per la scelta del modello
Al momento della scelta del modello, verificare innanzitutto le dimensioni massime del disegno da decorare con strass e selezionare in base a queste le dimensioni dell’area di lavoro: per oggetti di piccole e medie dimensioni è possibile scegliere le specifiche 1000×600 mm, 1200×800 mm o 1300×600 mm, tutte con una potenza totale della macchina pari a 2500 W;per pezzi di grandi dimensioni o quando è necessario disporre più motivi in una sola volta, si consiglia di scegliere la misura 1900×900 mm, dotata di un motore di aspirazione da 3600 W e una potenza totale di 4500 W; questa versione offre una forza di aspirazione maggiore, ma comporta un peso e un ingombro maggiori.Per quanto riguarda la produttività, la velocità di foratura di una singola macchina è di 7-12 fogli al minuto; in caso di ordini di grandi volumi è possibile ricorrere a una produzione a ciclo continuo con più macchine, ottenendo una maggiore capacità produttiva con uno spazio e una manodopera ridotti. Inoltre, è necessario verificare la capacità dell’alimentazione elettrica dell’officina (per la dimensione 1900×900 mm è necessario riservare 4500 W), lo spazio disponibile sul piano di lavoro e il canale di alimentazione, nonché assicurarsi che i modelli di foratura da lavorare rientrino tutti nell’intervallo di compatibilità.
Campo di applicazione
La macchina per l’applicazione e la spazzolatura di strass è adatta ai settori della lavorazione di accessori quali calzature, intimo, abbigliamento per bambini, magliette, pelletteria, borse, accessori per capelli e cappelli; può essere utilizzata per le fasi di disposizione e spazzolatura dei motivi in strass ed è compatibile con strass (a base piatta), strass quadrati, rettangolari,ellittici, triangolari e a punta. Non richiede personale specializzato, garantisce una velocità elevata di applicazione e consente la produzione in ciclo con più macchine; queste caratteristiche la rendono ideale per contesti di lavorazione di accessori caratterizzati da forti fluttuazioni degli ordini e sensibili ai tempi di consegna, oltre che come attrezzatura principale per la fase di disposizione dei strass nelle linee di produzione.
Per verificare l’area di lavoro, la potenza del motore di aspirazione, i tipi di strass compatibili e le dimensioni della macchina per l’applicazione e la distribuzione degli strass, è possibile consultare lacategoria di prodotti delle macchine per l’applicazione e la distribuzione degli strass, oppure consultarela categoria dei prodotti per la stampa a caldoper conoscere le attrezzature per il processo di pressatura. È inoltre possibile contattarci per ricevere consigli sulla scelta del modello, prove di stampa a caldo e preventivi.
Configurazione per garantire una produzione in serie stabile
- Non è richiesta esperienza: chiunque può utilizzarlo dopo aver seguito un corso di formazione
- La velocità di stampa è di 7-12 fogli al minuto, pari a diverse volte l’efficienza del lavoro manuale
- Controllo tramite PLC e touchscreen, con manopola di regolazione e pulsante di arresto di emergenza
- Azionamento tramite pedale: entrambe le mani sono libere per lavorare con il trasferimento termico
- Vite di sollevamento ad alta precisione abbinata a un azionamento a passo
- Il motore di aspirazione fissa l'immagine termotrasferibile, impedendo lo spostamento della punta
- La macchina applica automaticamente le decalcomanie; le operazioni successive vengono completate manualmente.
- Può essere utilizzato come macchina singola oppure in combinazione con altre macchine per la produzione in ciclo continuo
- Adatto a strass termici, quadrati, rettangolari, ovali, triangolari e a punta
Adattare il processo alle caratteristiche del materiale
Moduli di espansione in base alle esigenze della linea di produzione
Domande frequenti su «Macchina per l'applicazione di strass e per la disposizione a fila di strass»
01 Siete una fabbrica o un'azienda commerciale?
Siamo un’azienda produttrice di macchinari per la stampa con sede a Dongguan, nella provincia del Guangdong, fondata nel 2003. La ricerca e lo sviluppo, la lavorazione di precisione, l’assemblaggio e la messa a punto vengono effettuati interamente nel nostro stabilimento, e i nostri macchinari sono stati esportati in 83 paesi e regioni.
02 Come scegliere tra la stampa a sublimazione su cilindro e la stampa digitale?
Il trasferimento termico a tamburo è adatto alla produzione in serie continua di tessuti sintetici: garantisce un’elevata fedeltà di riproduzione dei motivi, colori stabili e bassi costi unitari; per ordini di piccoli lotti con molte varianti di colore è possibile prendere in considerazione la stampa digitale. Inviateci il tessuto e il motivo e vi forniremo dei consigli comparativi.
03 È possibile realizzare prima un campione per verificare il processo?
Va bene. Ci invii il tessuto e il disegno: realizzeremo un campione con il modello di macchina corrispondente, fornendole i parametri quali temperatura, pressione e velocità, oltre a un campione di tessuto. Una volta verificato l'effetto del trasferimento, potremo decidere il modello di macchina da utilizzare.
04 È possibile personalizzare la larghezza del nastro, la velocità e la capacità produttiva?
Sì. La larghezza del nastro, la velocità, il controllo della tensione e le configurazioni di svolgimento, allineamento e avvolgimento possono essere regolate in base alle caratteristiche del tessuto e agli obiettivi di produzione.
05 Come funziona una macchina per la pulizia dei diamanti? È necessario essere esperti?
Fissare la decalcomania con il motore di aspirazione; dopo aver effettuato le impostazioni sul touchscreen del PLC, premere il pedale: la macchina applicherà automaticamente la decalcomania sul disegno; l’operatore dovrà solo applicare la carta e ritirare il materiale. Chiunque, dopo un breve addestramento, è in grado di utilizzare la macchina, che raggiunge una velocità di 7–12 fogli al minuto.
06 Qual è la dimensione massima del formato per la foratura in serie?
La macchina per la foratura offre quattro formati di foratura: 1000×600, 1200×800, 1300×600 e 1900×900 mm, da scegliere in base alle dimensioni del disegno e alla produttività; la potenza standard è di 2500 W, mentre il modello da 1900×900 mm è da 4500 W.
07 Quali tipi di forature è possibile realizzare?
Sono disponibili strass da applicare a caldo (con base piatta), di forma quadrata, rettangolare, ovale, triangolare e con base a punta, adatti alla decorazione con strass di calzature, intimo, abbigliamento per bambini, magliette, articoli in pelle, borse, accessori per capelli e cappelli.
08 Qual è il rapporto tra una macchina per la lucidatura dei diamanti e una macchina per incisione? Quale dovrei acquistare per prima?
La macchina per incisione (LD-6090) si occupa di incidere le sagome e gli stampi per gli strass, mentre la macchina per l'applicazione degli strass (ZS-JF) utilizza le sagome per applicare in serie gli strass sulle immagini termotrasferibili; si tratta di un rapporto di integrazione verticale.
