Modello dell'apparecchiatura:FC7090U

La fustellatrice a piattaforma mobile FC7090U utilizza un sistema di trasmissione con servomotore e guide lineari importate, abbinato al posizionamento tramite telecamera con tracciamento in tempo reale e riconoscimento automatico dei contorni; area di taglio 600×900 mm (avanzamento automatico a sezioni), velocità di taglio 1-800 mm/s, spessore di taglio ≤1,2 mm, risoluzione meccanica 0,05 mm; il fissaggio avviene tramite aspirazione a vuoto e nastro biadesivo; è in grado di tagliare materiali quali etichette in cristallo, trasferibili a caldo, adesivi a secco, magneti, ecc.; per i materiali in lastre è disponibile come opzione una lama vibrante.

Dimensioni di lavorazione600×900 mm (area di taglio, avanzamento automatico a sezioni) Velocità di produzione1-800 mm/s

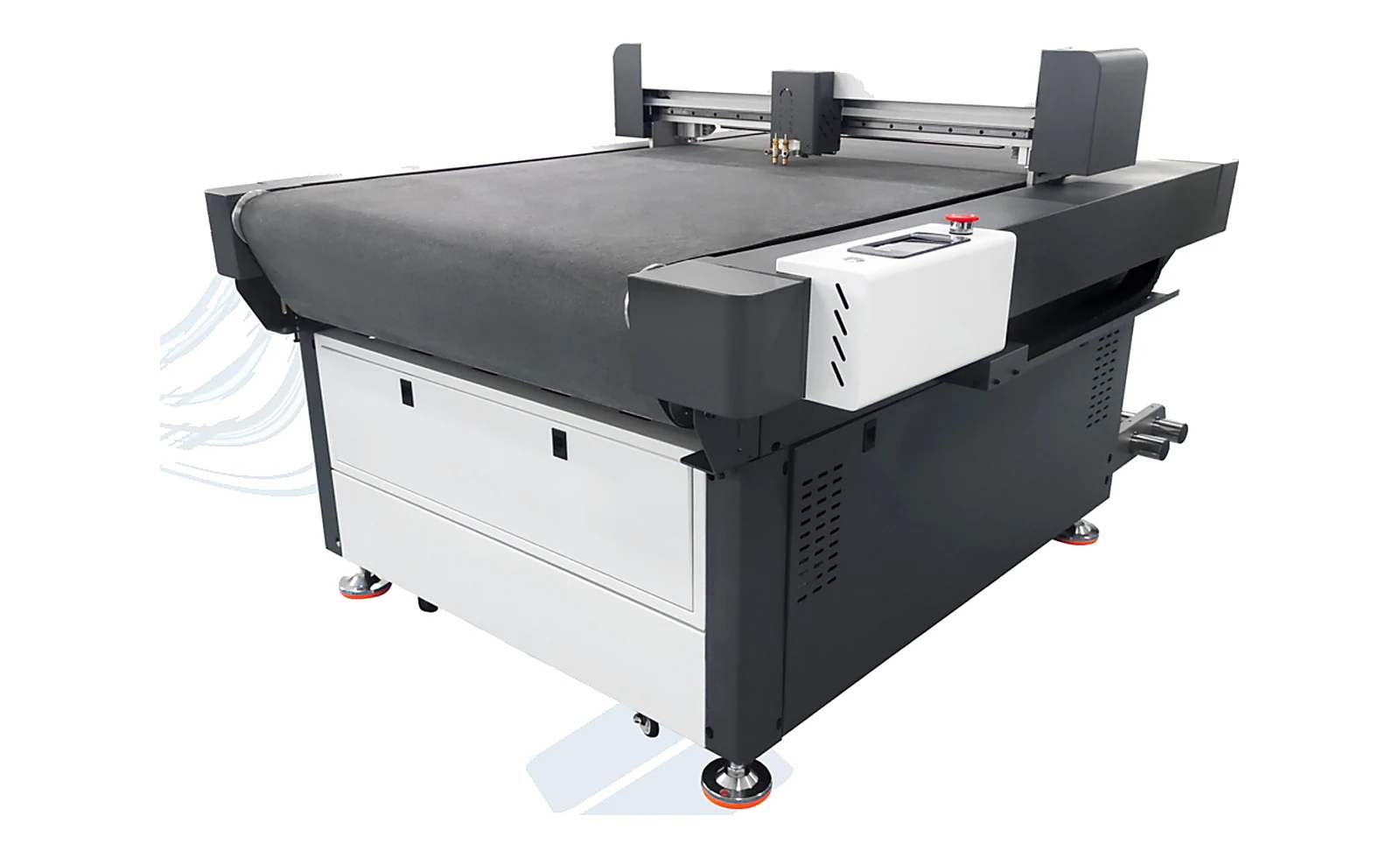

Macchina fustellatrice a piattaforma mobile FC7090U: macchina completa per fustellatura con posizionamento tramite telecamera, estrazione automatica del profilo e aspirazione a vuoto Macchina per il taglio laser dei tessuti
Panoramica delle apparecchiature

Progettare le attrezzature in funzione degli obiettivi di produzione concreti

La fustellatrice a piattaforma mobile FC7090U è utilizzata per il taglio di contorni di materiali quali etichette in cristallo, decalcomanie a caldo, adesivi e magneti; adotta un sistema di trasmissione con servomotore che aziona guide lineari importate, abbinato a un sistema di tracciamento in tempo reale con posizionamento tramite telecamera, alla funzione di estrazione automatica dei contorni e a una struttura di alimentazione automatica con piattaforma mobile.L’area di taglio della macchina è di 600×900 mm e supporta l’alimentazione automatica a sezioni; la velocità di taglio è compresa tra 1 e 800 mm/s, lo spessore di taglio non supera 1,2 mm, la risoluzione meccanica è di 0,05 mm; il fissaggio avviene tramite nastro biadesivo e aspirazione a vuoto; è dotata di uno schermo touchscreen LCD ad alta definizione e supporta la trasmissione tramite USB, chiavetta USB e porta Ethernet.

Vantaggi dell’apparecchiatura

  1. Servoazionamento abbinato a guide lineari importate:adotta un sistema di trasmissione in cui un servomotore aziona guide lineari importate, integrato con algoritmi di intelligenza artificiale (AI) per l’elaborazione di percorsi di taglio irregolari, garantendo un’esperienza operativa più stabile nel taglio dei contorni di figure complesse.
  2. Posizionamento tramite telecamera con tracciamento in tempo reale:L’apparecchiatura è dotata di un sistema di posizionamento tramite telecamera con tracciamento in tempo reale, in grado di identificare rapidamente la posizione dei motivi su materiali quali etichette in cristallo e trasferibili a caldo, per eseguire il taglio allineato; si adatta a motivi complessi e di forma irregolare, riducendo gli errori di allineamento manuali.
  3. Estrazione automatica del contorno e taglio lungo i bordi senza necessità di operatori specializzati:Grazie alla funzione di estrazione automatica del contorno, il taglio lungo i bordi non richiede più operatori informatici specializzati, riducendo notevolmente la difficoltà di apprendimento per gli operatori dell’apparecchiatura e velocizzando il cambio di lavoro.
  4. Piattaforma di aspirazione a vuoto multizona:Adotta un design brevettato della struttura della piattaforma e un sistema di aspirazione a vuoto multizona, caratterizzato da bassa rumorosità e forte potenza di aspirazione; garantisce un fissaggio stabile anche per campioni di piccole dimensioni e, in combinazione con il metodo di fissaggio con nastro biadesivo, si adatta alle esigenze di fissaggio di diversi materiali.
  5. Schermo LCD touchscreen ad alta definizione:Dotato di uno schermo LCD touchscreen ad alta definizione, con un’interfaccia intuitiva e un comando agevole; i parametri dei materiali e le operazioni di taglio possono essere regolati direttamente sulla macchina.
  6. Varie interfacce di trasmissione:Ampia gamma di interfacce di trasmissione, con supporto per USB, chiavette USB per il funzionamento offline e porta Ethernet; il Wi-Fi è opzionale, per adattarsi alle diverse modalità di trasferimento dei file nei vari ambienti di lavoro.
  7. Alimentazione automatica, adatta a formati lunghi e materiali in rotolo:Il dispositivo di alimentazione automatica consente di realizzare facilmente il taglio di formati lunghi; in combinazione con il sistema di tracciamento in tempo reale tramite telecamera, garantisce un taglio dei contorni preciso e stabile; la piattaforma a rulli supporta l’alimentazione automatica a sezioni, consentendo al contempo la lavorazione continua dei materiali in rotolo.
  8. Sistema di controllo del movimento servoassistito ad alta velocità sviluppato internamente:Adotta un sistema di controllo del movimento servoassistito multiasse ad alta velocità sviluppato internamente, che garantisce tagli precisi e curve fluide, rendendolo adatto al taglio di grafiche che richiedono precisione nei contorni curvi e negli angoli arrotondati.
  9. Struttura aerodinamica in lamiera:La struttura aerodinamica in lamiera, frutto di un’attenta progettazione, presenta una struttura compatta e è facile da spostare;con dimensioni di 1460×1300×1000 mm, che ne facilitano il posizionamento e la regolazione della postazione di lavoro all’interno dell’officina.

Settori di applicazione e scenari d’uso

Questa macchina è utilizzata principalmente per il taglio a contorno di etichette in cristallo e trasferibili a caldo, ma può essere impiegata anche per il taglio a mezzo taglio o a taglio completo di materiali quali adesivi a secco e magneti; è adatta alla produzione in piccoli lotti e con ampia varietà di prodotti nei settori delle etichette, della segnaletica pubblicitaria, degli accessori per l’abbigliamento, dell’imballaggio e dell’artigianato.La combinazione tra il tracciamento in tempo reale tramite telecamera e l’estrazione automatica dei contorni consente il taglio diretto lungo i bordi dei rotoli e dei fogli con motivi, senza necessità di tracciare manualmente i contorni; la piattaforma a rullo e il sistema di alimentazione automatica a sezioni sono ideali per la lavorazione continua di formati lunghi e rotoli. Per il taglio di materiali in lastre, è possibile installare opzionalmente una configurazione con lama vibrante.Prima della produzione in serie, si consiglia di effettuare un taglio di prova con il materiale effettivo per verificare le impostazioni relative allo spessore di taglio, alla pressione e al tipo di lama.

Parametri tecnici

Caratteristiche Parametri
Modello FC7090U
Velocità di taglio 1~800 mm/s
Spessore di taglio ≤ 1,2 mm
Pressione di taglio 1000 g
Materiali da taglio Etichette in cristallo, trasferibili a caldo
Modalità di taglio Taglio fisico a mezzo taglio o a taglio completo di adesivi a secco, magneti, ecc. (per i materiali in lastre è necessario installare una lama vibrante opzionale)
Tipo a penna / tipo a lama Struttura a doppia lama
Modalità di fissaggio Incollaggio con nastro biadesivo / Adesione a vuoto
Tipo di azionamento Azionamento servo ad alta velocità
Risoluzione meccanica 0,05 mm
Interfacce di trasmissione USB, chiavetta USB offline, porta Ethernet (Wi-Fi opzionale)
Formati software compatibili SignMaster / Ai / AutoCAD / CorelDRAW, compatibile con i software di output delle macchine per incisione
Dimensioni dello schermo Display touchscreen
Tensione di esercizio / Potenza CA 220 V ± 10% / 50 Hz
Area di taglio 600×900 mm (avanzamento automatico a sezioni)
Dimensioni della macchina 1460×1300×1000 mm
Dimensioni dell’imballaggio 1600×1300×1100 mm
Peso netto della macchina 220 kg
Peso lordo della macchina 360 kg

Configurazione di base

Configurazione Descrizione
Posizionamento tramite telecamera Sistema di tracciamento in tempo reale con posizionamento tramite telecamera, per il riconoscimento rapido di motivi complessi e di forma irregolare
Motore servoazionato Motore servoazionato ad alta coppia, abbinato a guide lineari importate
Aderenza a vuoto Piattaforma di aderenza a vuoto multizona, a bassa rumorosità e con forte forza di aspirazione
Taglio di materiali in rotolo Piattaforma a rullo con sistema di alimentazione automatica a sezioni, adatta alla lavorazione di materiali in rotolo e di grandi formati
Schermo tattile ad alta definizione Schermo tattile LCD ad alta definizione, comando diretto dalla macchina
Guide di livello importato Guide lineari di livello importato, a garanzia di precisione di movimento e stabilità a lungo termine

Nota: I parametri sopra indicati sono da intendersi come riferimento per la configurazione standard; l’area di taglio, lo spessore di taglio, la pressione di taglio, la configurazione delle lame e il metodo di alimentazione possono essere modificati in base al materiale effettivo e alle specifiche personalizzate; i parametri definitivi sono soggetti alla conferma tecnica e al contratto.

Istruzioni operative e di sicurezza

L’apparecchiatura utilizza lame per il taglio parziale o completo e rientra nella categoria delle macchine da taglio meccaniche;durante il funzionamento è severamente vietato introdurre le mani o qualsiasi parte del corpo nell’area di movimento della testa di taglio; prima di sostituire le lame, pulire il piano di lavoro o prelevare i pezzi tagliati, è necessario arrestare il programma e verificare che le parti in movimento si siano completamente fermate. Quando si cambia il materiale, è necessario selezionare il tipo di lama corrispondente in base allo spessore e alla struttura del materiale e regolare la pressione e la profondità di taglio, per evitare che la punta della lama danneggi il piano di lavoro o tagli attraverso la carta di supporto.Durante il funzionamento con aspirazione a vuoto e l’avanzamento automatico a sezioni, la piattaforma rimane in movimento; in caso di deviazioni nel percorso del materiale, inceppamenti o giunzioni del materiale, premere prima il pulsante di arresto di emergenza. La telecamera e l’obiettivo di posizionamento devono essere mantenuti puliti per evitare che la polvere comprometta la precisione di riconoscimento; l’alimentazione dell’apparecchiatura è a 220 V CA ± 10% e deve essere correttamente messa a terra; nei reparti con forti fluttuazioni di tensione si consiglia di installare un stabilizzatore di tensione.Quotidianamente, pulire le guide secondo le indicazioni del manuale, controllare il tensionamento della cinghia di sincronizzazione ed eseguire la lubrificazione e la manutenzione delle parti mobili.

Suggerimenti per la scelta del modello

Al momento della scelta del modello, è necessario verificare innanzitutto il tipo e lo spessore del materiale da tagliare, nonché la presenza o meno di motivi decorativi: materiali quali etichette in cristallo, trasferibili a caldo, adesivi a secco e magneti sono adatti alle modalità di taglio fisico a mezza lama e a lama intera di questa macchina; se è necessario tagliare materiali in lastre, è possibile installare opzionalmente una lama vibrante.Per quanto riguarda il formato, l’area di taglio è di 600×900 mm e supporta l’alimentazione automatica a sezioni, rendendola adatta alla lavorazione di fogli di piccole e medie dimensioni e alla lavorazione continua di materiali in rotolo; se si lavorano spesso materiali di grandi dimensioni, è necessario verificare con particolare attenzione il metodo di accoppiamento del dispositivo di alimentazione e le condizioni di caricamento dei rotoli. Per gli ordini che richiedono un allineamento preciso dei motivi, si consiglia di utilizzare il posizionamento tramite telecamera con tracciamento in tempo reale e la funzione di estrazione automatica del contorno, in grado di ridurre significativamente il lavoro manuale di tracciatura dei contorni.Inoltre, è necessario verificare l’alimentazione elettrica e la disponibilità di aria compressa in officina, lo spazio disponibile sul piano di lavoro e le modalità di trasferimento dei file (USB, chiavetta USB o porta Ethernet).

Campo di applicazione

La fustellatrice a piattaforma mobile è adatta al taglio di contorno di etichette in cristallo e trasferibili a caldo, nonché al taglio parziale o completo di materiali quali adesivi a secco e magneti; può essere impiegata nei settori della lavorazione di etichette e adesivi, della segnaletica pubblicitaria, degli accessori per l’abbigliamento, dei prodotti di imballaggio e dell’artigianato.La combinazione di alimentazione automatica su piattaforma rotante, posizionamento tramite telecamera con tracciamento in tempo reale ed estrazione automatica dei contorni la rende ideale per scenari di lavorazione con lotti di piccole dimensioni ma con un’ampia varietà di prodotti, forme complesse e necessità di cambi di ordine rapidi; è inoltre adatta come stazione di taglio integrata nelle linee di produzione di insegne ed etichette.

Per verificare l’area di taglio, lo spessore di taglio, la configurazione delle lame e il metodo di alimentazione della fustellatrice a piattaforma rotante, è possibile consultare la categoria di prodotti dellemacchine per il taglio laser dei tessutioppure visionare lefustellatrici a lama vibranteper conoscere le attrezzature di taglio a lama. È inoltre possibile contattarci per ricevere consigli sulla scelta del modello, prove di taglio dei materiali e preventivi.

Vantaggi chiave

Configurazione per garantire una produzione in serie stabile

  • Il servomotore aziona una guida lineare importata, in combinazione con un algoritmo di intelligenza artificiale per l'elaborazione del taglio di forme irregolari
  • Posizionamento tramite telecamera con tracciamento in tempo reale e riconoscimento rapido di motivi complessi e di forma irregolare
  • Estrazione automatica dei contorni: il taglio lungo i bordi non richiede l'intervento di un operatore specializzato
  • Piattaforma di aspirazione sottovuoto multizona, silenziosa e con elevata potenza di aspirazione
  • Schermo LCD touchscreen ad alta definizione, comando diretto dalla macchina
  • USB, trasferimento su chiavetta USB in modalità offline, tramite porta Ethernet; Wi-Fi opzionale
  • Alimentazione automatica + estrazione automatica a tratti, adatta a fogli di grandi dimensioni e rotoli
  • Sistema di controllo del movimento servoassistito multiasse ad alta velocità sviluppato internamente, con curve fluide
  • Area di taglio 600×900 mm, risoluzione meccanica 0,05 mm
Materiali compatibili e applicazioni

Adattare il processo alle caratteristiche del materiale

  • Taglio del contorno delle ruote con marchio Crystal
  • Taglio dei contorni delle immagini termotrasferibili
  • Taglio con lama a metà e taglio completo con lama a secco
  • Taglio di adesivi magnetici
  • Lavorazione di etichette e adesivi
  • Realizzazione di insegne pubblicitarie
  • Taglio degli accessori per l'abbigliamento
  • Lavorazione di prodotti da imballaggio
  • Taglio di oggetti artigianali
Configurazioni opzionali

Moduli di espansione in base alle esigenze della linea di produzione

01Posizionamento della telecamera e tracciamento in tempo reale02Estrazione automatica dei contorni e taglio lungo i bordi03Struttura a doppia lama: taglio parziale / taglio completo04Fissaggio mediante adsorbimento sottovuoto in più zone05Fissaggio con nastro biadesivo06Alimentazione automatica a sezioni07Per i pannelli è possibile scegliere come opzione una lama vibrante08Trasmissione Wi-Fi (opzionale)
Domande frequenti

Domande frequenti su «Macchina per il taglio laser dei tessuti»

Visualizza questa serie di dispositivi
01 Siete una fabbrica o un'azienda commerciale?

Siamo un’azienda produttrice di macchinari per la stampa con sede a Dongguan, nella provincia del Guangdong, fondata nel 2003. La ricerca e lo sviluppo, la lavorazione di precisione, l’assemblaggio e la messa a punto vengono effettuati interamente nel nostro stabilimento, e i nostri macchinari sono stati esportati in 83 paesi e regioni.

02 Come scegliere tra la stampa a sublimazione su cilindro e la stampa digitale?

Il trasferimento termico a tamburo è adatto alla produzione in serie continua di tessuti sintetici: garantisce un’elevata fedeltà di riproduzione dei motivi, colori stabili e bassi costi unitari; per ordini di piccoli lotti con molte varianti di colore è possibile prendere in considerazione la stampa digitale. Inviateci il tessuto e il motivo e vi forniremo dei consigli comparativi.

03 È possibile realizzare prima un campione per verificare il processo?

Va bene. Ci invii il tessuto e il disegno: realizzeremo un campione con il modello di macchina corrispondente, fornendole i parametri quali temperatura, pressione e velocità, oltre a un campione di tessuto. Una volta verificato l'effetto del trasferimento, potremo decidere il modello di macchina da utilizzare.

04 È possibile personalizzare la larghezza del nastro, la velocità e la capacità produttiva?

Sì. La larghezza del nastro, la velocità, il controllo della tensione e le configurazioni di svolgimento, allineamento e avvolgimento possono essere regolate in base alle caratteristiche del tessuto e agli obiettivi di produzione.

05 Il taglio laser del tessuto provoca bruciature sui bordi o ingiallimento?

I tessuti in fibra sintetica come il poliestere vengono tagliati a caldo: i bordi si fondono e si sigillano, evitando che si sfilaccino; le fibre naturali come il cotone e il lino tendono a carbonizzarsi e ingiallire. La scelta di utilizzare o meno il taglio laser dipende dal tipo di tessuto; l’invio di un campione per un taglio di prova è il metodo più accurato.

06 Qual è la dimensione massima che possono tagliare i modelli di grande formato?

La serie DF per grandi formati comprende modelli che vanno dal DF-1610 al DF-2030, da scegliere in base alle dimensioni di impaginazione; per la produzione in continuo di tessuti in rotolo è possibile optare per il modello DF-PT con alimentazione automatica.

07 Come scegliere tra lama vibrante e laser?

La lama vibrante effettua un taglio a freddo ed è adatta a materiali sensibili al calore o che non possono essere carbonizzati (materiali compositi, pelle, TPU, ecc.); il laser effettua un taglio a caldo, è veloce e consente di sigillare i bordi. Si tratta di due processi complementari e noi disponiamo di entrambe le attrezzature.

08 In cosa differiscono le macchine per il taglio laser con alimentazione automatica dai modelli standard?

I modelli con alimentazione automatica consentono di tagliare durante l'alimentazione e sono adatti alla produzione in serie di tessuti in rotoli; i modelli standard sono adatti a tessuti in fogli, alla realizzazione di campioni e alla produzione di piccoli lotti di diversi modelli.

09 A cosa serve una fustellatrice a piattaforma mobile?

Si occupa principalmente del taglio sagomato di materiali in rotoli e della fustellatura a mezzo taglio e a taglio completo, ad esempio etichette in cristallo, decalcomanie a caldo, adesivi e magneti; area di taglio di 600×900 mm, avanzamento automatico a sezioni, con telecamera per il controllo dei bordi.
