Sublimační rotační lis

Digitální lis s termosublimačním válcem (stroj na ražbu) ZS-BA

Model zařízení:ZS-BA

Digitální sublimační lis s válci ZS-BA (stroj na horkou ražbu) nabízí válce o průměru 420/610/800 mm, šířku pásu 1300–2000 mm a výrobní rychlost 120–620 m/h. Je vybaven jednovrstvým válcem z teflonu, vysokohustotním filcem, měděné kartáčové vodivé kroužky, dvojité hliníkové pneumatické napínací hřídele a pneumatický tlakový systém. Je vhodný pro digitální potisk, termotransfer a ražbu na rolích a látkách.

Maximální šířka role1300-2000 mm Rychlost výroby120-620 m/h

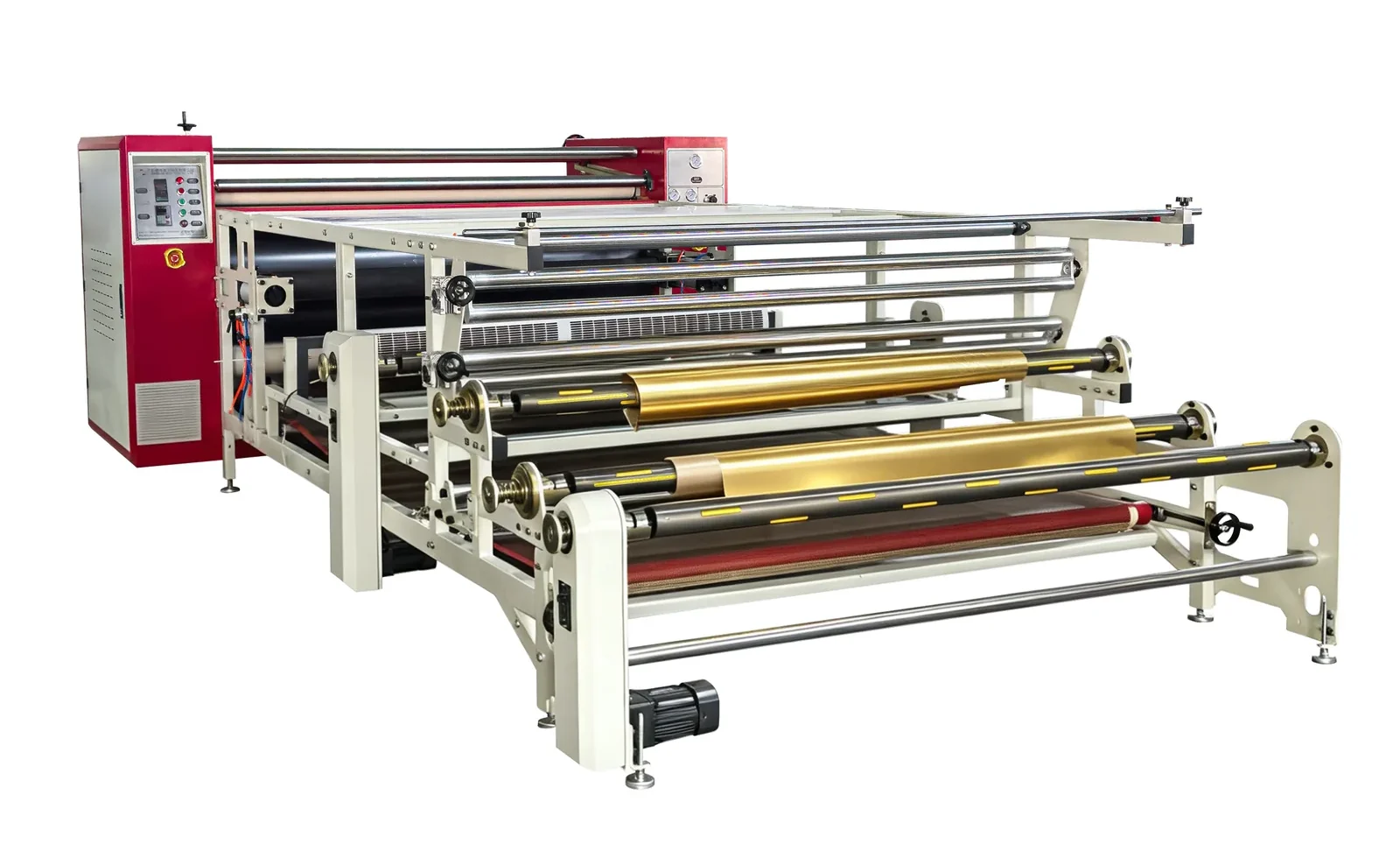

Digitální tiskárna s termální sublimační technologií (stroj na ražbu) ZS-BA – kompletní zařízení Sublimační rotační lis
Přehled zařízení

Návrh zařízení s ohledem na konkrétní výrobní cíle

Digitální lis s termosublimačním válcem ZS-BA (stroje na horkou ražbu) využívá jednovrstvou konstrukci válce a je vhodná pro digitální tisk, termotransfer a horkou ražbu na souvislé role a textilie.Vnitřní i vnější povrch válce je precizně broušen a potažen teflonovým povlakem. V kombinaci s vysoce hustou zesílenou gumovou podložkou, měděným kartáčovým vodivým kroužkem, dvojitými hliníkovými pneumatickými hřídeli a pneumatickým tlakovým systémem zajišťuje stabilní ohřev, rovnoměrný přenos a nezávislé nastavení tlaku na levé a pravé straně. Zařízení je k dispozici se třemi průměry válců – 420 mm, 610 mm a 800 mm – a v různých konfiguracích šířky, výkonu a rychlosti.

Výhody zařízení

  • Jednovrstvý válec:Válec je vyroben z bezešvé ocelové trubky, vnitřní a vnější kruh jsou precizně opracovány, vnější kruh je po přesném broušení potažen teflonem. Válec se rovnoměrně zahřívá, při přenosu nedochází k barevným odchylkám, povrch je odolný proti opotřebení a nelepí se, což přispívá k zachování jasného a stabilního výsledku potisku a ražby.
  • Vysokohustotní filc:Používá se zesílený filc s vysokou hustotou, který zajišťuje lepší přilnavost a přenos tlaku, čímž se dosahuje lepších výsledků přenosu, přičemž je zároveň zajištěna odolnost proti opotřebení a dlouhá životnost.
  • Měděný kartáč s vodivým kroužkem:Měděný kartáč je přímo spojen s vodivým sběrným kroužkem; ve spojení s přesným systémem regulace teploty zajišťuje dobré vodivé vlastnosti, nízké náklady na údržbu a dlouhou životnost, což je ideální pro nepřetržitou výrobu.
  • Dvojitá hliníková pneumatická hřídel:Je vybavena dvěma pneumatickými hřídelemi, z nichž jedna slouží k uchycení vzorové fólie a druhá ke sběru odpadní fólie. Pneumatické hřídele zajišťují pevnější a rovnoměrnější navíjení, což zvyšuje efektivitu výměny rolí a šetří pracovní sílu.
  • Pneumatické přítlačné zařízení:Přítlačný válec vyvíjí tlak na gumový pás, čímž zajišťuje sytější barvy při přenosu a vyšší výrobní rychlost;tlak na levé a pravé straně lze samostatně nastavit podle různých produktů určených k ražbě, což umožňuje přizpůsobení široké škále materiálů a výrobních procesů.

Vhodné odvětví a oblasti použití

Tento stroj patří mezi válcové sublimační tiskárny a je vhodný pro termotransfer na oděvy a textilie, digitální potisk rolí, termotransferové zpracování, přenos vzorových papírů a další aplikace. Je vhodný pro kontinuální výrobu termotransferu na oděvních látkách, bytových textiliích a průmyslových textiliích, stejně jako pro sériové zakázky s vysokými požadavky na stabilitu barev a výrobní kapacitu.Hlavní technické parametry zařízení jsou šířka pásu 1300–2000 mm, výrobní rychlost 120–620 m/h a příkon 28 / 45 / 48 / 68 kW. Před zahájením sériové výroby doporučujeme provést zkušební provoz s reálným materiálem, aby se ověřila šířka tkaniny, vzor a cílová výrobní kapacita, jakož i procesní parametry, jako jsou teplota, tlak a rychlost.

Technické parametry

Průměr válce Šířka Napětí Příkon Rychlost Rozměry stroje Rozměry balení Hmotnost
420 1800 220 V/380 V 28 120–160 4850 × 2580 × 1350 2700×1050×1500 1300
420 2000 220 V/380 V 28 120–160 4850 × 2780 × 1350 2900×1100×1500 1500
610 1300 220 V/380 V 48 220–280 4450 × 2600 × 1580 2240×1250×1750 1650
610 1800 220 V/380 V 48 220–280 4950 × 2600 × 1580 2740×1250×1780 1850
610 2000 220 V/380 V 45 220–280 4950 × 2800 × 1580 2900×1240×1780 2000
800 1800 220 V/380 V 68 550–620 4750 × 2850 × 1720 2800×1450×1980 3150
800 2000 220 V/380 V 68 550–620 4950 × 2850 × 1720 3000×1450×1950 2800

Poznámka: Výše uvedené parametry slouží jako reference pro standardní konfiguraci.Skutečný průměr válce, šířka pásu, napětí, výkon, rozměry a hmotnost lze potvrdit nebo přizpůsobit na míru podle materiálu, vzoru, výrobní kapacity a podmínek na místě; konečné parametry se řídí technickým návrhem a smlouvou.

Pokyny k obsluze a bezpečnosti

Zařízení využívá k ohřevu válce s termálním olejem; válce, topné trubky a olejové potrubí dosahují během provozu vysokých teplot. Při obsluze a čištění je nutné nosit ochranné rukavice; přímý dotyk válců a součástí olejového potrubí je přísně zakázán. Před vkládáním materiálu, vyjímáním materiálu, výměnou rohože nebo nastavením šířky je nutné zařízení nejprve zastavit a ujistit se, že válce zcela zastavily a teplota se nachází v bezpečném rozmezí.V místech s pneumatickým tlakováním dochází k sevření; během provozu je přísně zakázáno zasahovat rukou mezi válec a přítlačný váleček; před nastavením tlaku nebo údržbou pneumatického okruhu je nutné nejprve uvolnit tlak. Zařízení musí být spolehlivě uzemněno a zapojeno kvalifikovaným elektrikářem; elektrická skříň musí být udržována v suchu a čistotě.Pravidelně kontrolujte hladinu tepelného oleje, napnutí tkaniny a pneumatické válce podle pokynů v příručce; v případě úniku oleje, neobvyklých zvuků nebo abnormálních výkyvů teploty zařízení neprodleně zastavte a proveďte opravu. Výkon tohoto stroje je 28 / 45 / 48 / 68 kW; před připojením se ujistěte, že kapacita napájení v dílně splňuje požadavky.

Doporučení pro výběr modelu

Při výběru modelu je třeba nejprve ověřit šířku látky, vzor a požadovanou výrobní kapacitu.Šířka tohoto stroje je 1300–2000 mm; výkonové konfigurace jsou 28 / 45 / 48 / 68 kW a výrobní rychlost je 120–620 m/h. V závislosti na skutečných rozměrech zpracovávaného materiálu a cílovém výkonu lze zvolit odpovídající konfiguraci; pokud daná specifikace nevyhovuje, lze zvolit model ze stejné řady s větší šířkou nebo vyšším výkonem.Dále je třeba ověřit kapacitu elektrické sítě v dílně, prostor pro umístění zařízení a manipulaci s materiálem a vyhradit místo pro provádění běžné údržby.

Rozsah použití

Vhodné pro digitální potisk, termotransfer a ražbu na různých rolích a látkách; podle teplotní odolnosti materiálu, šířky, vzoru a výrobní rychlosti lze zvolit modely s válci o průměru 420 mm, 610 mm nebo 800 mm. Před zahájením sériové výroby doporučujeme poskytnout vzorky materiálu k provedení zkušebního tisku.

Lze současně porovnat ssublimačním válcovým přenosovým zařízením ZS-BA(verze pro oděvní průmysl), termosublimační válcový přenosový stroj ZS-BB (profesionální verze) a termosublimační válcový přenosový stroj ZS-BC(luxusní verze), neboKontaktujte nása získejte doporučení ohledně výběru stroje na horkou ražbu a návrh vzorků.

Hlavní přednosti

Konfigurace pro stabilní sériovou výrobu

  • Jednovrstvý válec z bezešvé ocelové trubky, s precizně obrobenými vnitřními i vnějšími kruhovými plochami a povrchovou úpravou z Teflonu. Válec se rovnoměrně zahřívá, při přenosu nedochází k barevným odchylkám, povrch je odolný proti opotřebení a nelepí se. Zesílená rohož s vysokou hustotou zajišťuje dobrý přenos a dlouhou životnost. Měděný kartáč je přímo připojen k vodivému sběrnému kroužku, což zajišťuje stabilní vedení proudu a nízké náklady na údržbu. Dvojice hliníkových pneumatických hřídelí, na které se odděleně umisťuje vzorová fólie a sbírá odpadní papír. Pneumatické hřídele zajišťují pevnější a rovnoměrnější navíjení, čímž šetří čas při výměně role a snižují nároky na pracovní sílu. Pneumatický přítlak přítlačného válce zajišťuje sytější barvy při přenosu a vyšší výrobní rychlost. Levý a pravý přítlak lze nastavit nezávisle na sobě, což umožňuje přizpůsobení různým materiálům a výrobkům pro horkou ražbu. K dispozici jsou tři průměry válců: 420 mm, 610 mm a 800 mm. Nabízíme širokou škálu konfigurací s šířkou pásu 1300–2000 mm a rychlostí 120–620 m/h.
Vhodné materiály a použití

Přizpůsobení procesu vlastnostem materiálu

  • Zlatotisk na oděvech a látkách, digitální potisk rolí, termotransferový tisk, přenos vzorových šablon, horký tisk na dekorativní materiály, technologie horkého tisku na různé materiály
Volitelné konfigurace

Rozšíření modulů podle požadavků výrobní linky

01Průměr válců: 420 mm, 610 mm, 800 mm; šířka zpracování: 1300–2000 mm; výrobní rychlost: 120–620 m/h; systém navíjení a odvíjení vzorovaného papíru a odpadního papíru s dvojitými pneumatickými hřídeli; možnost výběru modelu podle materiálu, šířky role, vzoru a výrobní kapacity
Často kladené otázky

Často kladené otázky týkající se „Sublimační rotační lis“

Prohlédněte si tuto řadu zařízení
01 Jste výrobní závod nebo obchodní společnost?

Jsme výrobcem tiskového zařízení se sídlem v Dongguan v provincii Guangdong. Společnost byla založena v roce 2003 a veškerý výzkum a vývoj, přesné obrábění, montáž i zkoušky provádíme ve vlastním závodě. Naše zařízení již vyvážíme do 83 zemí a regionů.

02 Jak si vybrat mezi sublimačním válcovým přenosem a digitálním potiskem?

Sublimační transfer pomocí válce je vhodný pro sériovou výrobu textilií z umělých vláken; vyznačuje se vysokou věrností reprodukce vzorů, stabilními barvami a nízkými jednotkovými náklady; u malých sérií s více vzory lze zvážit digitální řešení. Zašlete nám vzorky látek a vzorů a my vám poskytneme srovnávací doporučení.

03 Je možné nejprve vyrobit vzorek a ověřit tak výrobní postup?

Ano. Zašlete nám látku a vzor, my vyhotovíme vzorek na příslušném stroji, poskytneme vám parametry jako teplotu, tlak a rychlost spolu se vzorovým kusem látky. Až po ověření výsledku přenosu se rozhodneme pro konkrétní model stroje.

04 Lze šířku pásu, rychlost a výrobní kapacitu přizpůsobit na míru?

Ano. Šířku pásu, rychlost, regulaci napětí i konfiguraci odvíjení, vyrovnávání a navíjení lze přizpůsobit vlastnostem tkaniny a cílovým výrobním kapacitám.

05 Jaký je rozdíl mezi zkušebním strojem a sériovým strojem a jak si vybrat?

ZS-BA1 – zkušební stroj s průměrem válce 200 mm a dvěma variantami užitečné šířky – 1200 mm a 1700 mm – slouží k ověření technologických parametrů a k malosériové výrobě; pro nepřetržité velkosériové zakázky se volí odpovídající model pro sériovou výrobu podle šířky a denní produkce.

06 Jaká je maximální šířka potisku? Lze ji přizpůsobit na míru?

Standardní šířky jsou 1200 mm, 1700 mm a další; šířku i rozměry válců lze přizpůsobit podle objednávky, přičemž maximální šířka válce může činit 6 metrů a průměr 2,5 metru.

07 Jak dlouho trvá zahřátí stroje? Je teplota během výroby stabilní?

Modely s ohřevem termálním olejem (např. ZS-BA1) dosáhnou teploty 200 °C přibližně za 45 minut; jsou vybaveny automatickým výstražným zařízením, které v reálném čase zobrazuje teplotu a v případě překročení teploty automaticky spustí výstrahu; při nepřetržité výrobě je teplota poměrně stabilní.

08 Jaké jsou spotřební materiály pro transferový tisk? Je třeba často měnit vlněnou podložku?

Hlavními spotřebními materiály jsou přenosový papír a potahová páska. Papír je jednorázový, zatímco potahová páska patří mezi díly, které se pravidelně vyměňují. Model ZS-BA1 používá potahovou pásku z materiálu DuPont o tloušťce 10 mm; interval výměny závisí na objemu výroby a údržbě.

09 Jakou šířku lze u sériově vyráběných modelů dosáhnout?

Verze pro oděvní průmysl ZS-BA má rozměry 1700 / 1900 mm, profesionální verze ZS-BB pokrývá rozsah 1300–3300 mm, luxusní verze ZS-BC má šířku 2000 mm, extra široká verze ZS-BF dosahuje 3300 mm a digitální luxusní verze ZS-BD má šířku 2200 mm.

10 Jaké úrovně rychlosti a produkce lze dosáhnout u sériově vyráběných modelů?

Rychlost sériově vyráběných modelů se pohybuje od 90 m/h do 1600 m/h; luxusní verze ZS-BC dosahuje maximální rychlosti 1600 m/h, digitální luxusní verze ZS-BD pak 2000 m/h. Skutečná produkce závisí na druhu látky a vzoru.

11 Průměry válců se liší – jak si vybrat ten správný?

Průměr válců se pohybuje od 270 mm do 1500 mm: u modelů pro oděvní průmysl a profesionálních modelů se běžně vyskytují průměry 270–800 mm, u luxusní verze ZS-BC je to 800 / 1000 / 1200 mm a u digitální luxusní verze lze dosáhnout až 1500 mm.

12 Mají sériově vyráběné modely vysoký výkon? Jaké jsou požadavky na napájení a prostor?

Výkon sériově vyráběných modelů se pohybuje od 13 kW do 146 kW, přičemž větší modely jsou obvykle napájeny třífázovým proudem o napětí 380 V. Před zadáním objednávky vám poskytneme seznam požadavků na napájení, rozvod elektřiny a prostory podle konkrétního modelu; napětí zařízení určených pro export lze přizpůsobit na přání.
