Sublimační rotační lis

Termosublimační válcový transferový lis (profesionální verze) ZS-BB

Model zařízení:ZS-BB

Termosublimační válcový transferový stroj ZS-BB (profesionální verze) nabízí šířku zpracování 1300–3300 mm a různé průměry válců 270–800 mm. Je vybaven dvouvrstvovými válci, italskou technologií plného mazání, pneumatického přitlačování, pěti hliníkových pneumatických hřídelí a inteligentního ovládacího panelu. Je vhodný pro zpracování oděvů, bytového textilu, tašek, obuvi a čepic, reklamních předmětů a pro hot foil tisk.

Maximální šířka role1300-3300 mm Rychlost výroby90-616 m/h

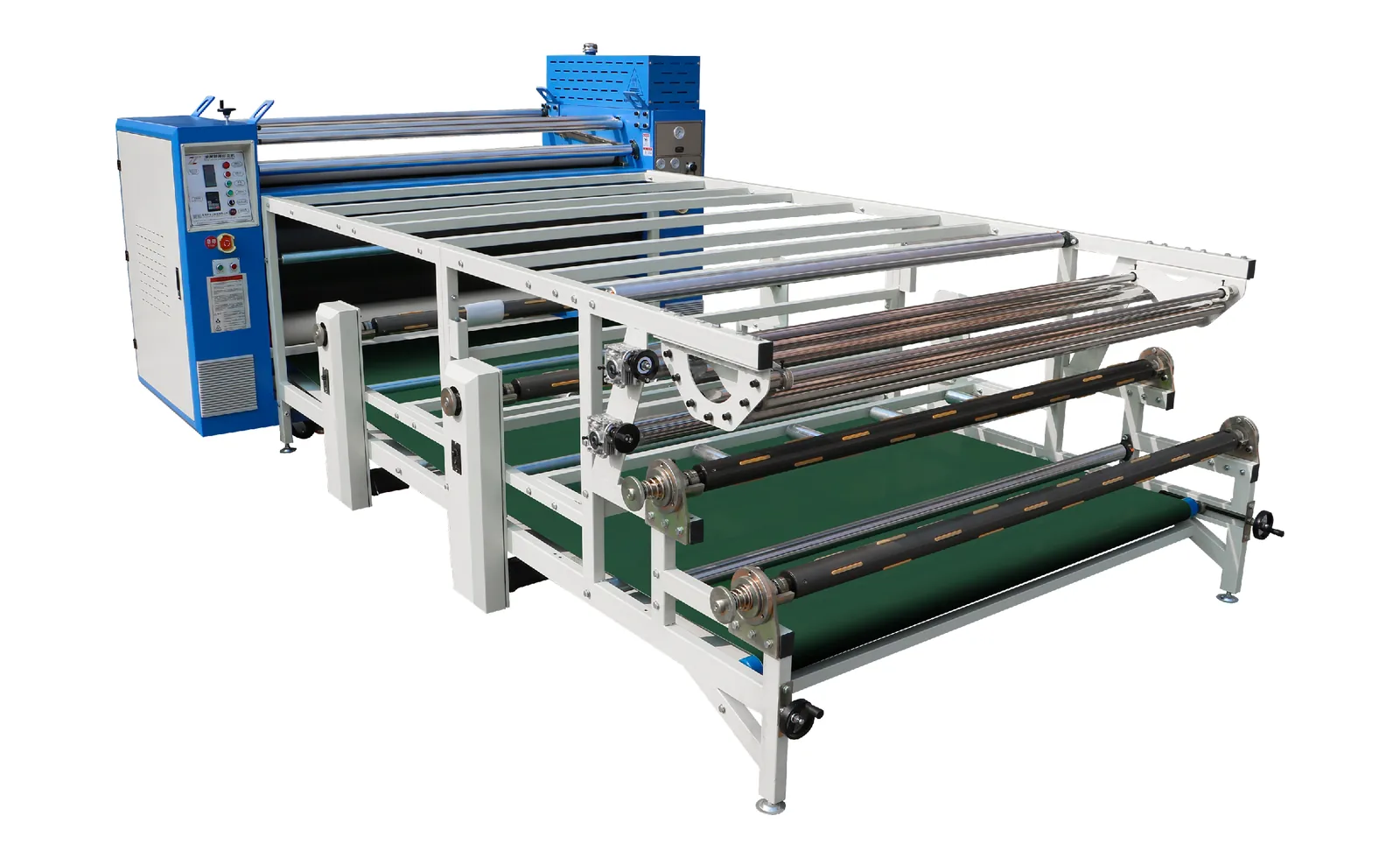

Termosublimační válcový transferový stroj (profesionální verze) ZS-BB – kompletní zařízení pro termotransfer s dvojitým válcem Sublimační rotační lis
Přehled zařízení

Návrh zařízení s ohledem na konkrétní výrobní cíle

Termosublimační válcový transferový stroj ZS-BB (profesionální verze) využívá dvouvrstvé válce a italskou technologii plného olejování a je určen pro vysoce výkonnou, nepřetržitou a stabilní výrobu termotransferu.Zařízení nabízí šířku zpracování 1300–3300 mm a různé průměry válců v rozmezí 270–800 mm. Díky kombinaci pneumatického přetlaku, pěti hliníkových pneumatických hřídelí, inteligentního ovládacího panelu a samostatné nádrže na olej je vhodné pro termotransfer, ražbu a kalandrování oděvů, bytového textilu, reklamních předmětů a průmyslových materiálů.

Výhody zařízení

  • Dvouvrstvý válec:Využívá italskou technologii plného olejového mazání, díky níž je teplotní odchylka udržována v rozmezí ±1 °C. Válce se zahřívají rovnoměrněji, což zajišťuje přenos bez barevných odchylek a zároveň přispívá k úspoře energie.
  • Pneumatické přítlačné zařízení:Silikonový válec s přítlačnou rohoží, levý a pravý tlak lze nezávisle nastavit podle různých produktů, což zajišťuje sytější barvy při přenosu a vyšší výrobní rychlost.
  • Hliníkové nafukovací hřídele:Zařízení je vybaveno pěti vysoce kvalitními hliníkovými nafukovacími hřídelemi, které slouží k navíjení přenosového papíru, ochranného papíru a papíru s potiskem. Navíjení je pevnější a rovnoměrnější, což šetří čas i pracovní sílu.
  • Ovládací panel:Je vybaven importovaným termostatem a regulátorem otáček, doplněným o inteligentní voltmetr a ampérmetr, které v reálném čase zobrazují aktuální napětí a proud, což usnadňuje kontrolu provozních údajů zařízení.
  • Samostatná nádrž:Využívá italskou technologii plného naplnění olejem, která usnadňuje doplňování tepelného oleje a nabízí výhody jako automatické uzavírání ventilů, odlehčení tlaku, ochranu proti výbuchu a vysokou bezpečnost.
  • Dovážené suroviny a elektrické komponenty:Používá se rohož z materiálů společnosti DuPont z USA a dovážené elektrické komponenty, což zajišťuje stabilní výsledky přenosu, vysokou přesnost a dlouhou životnost.

Vhodná odvětví a oblasti použití

Tento stroj patří do kategorie válcových sublimačních tiskáren a je vhodný pro zpracování oděvů, bytového textilu, tašek, deštníků a podobných výrobků. Je vhodný pro kontinuální sublimační tisk na oděvní látky, bytový textil a průmyslové textilie, stejně jako pro sériové zakázky s vysokými požadavky na stabilitu barev a výrobní kapacitu.Hlavní technické parametry zařízení jsou: šířka pásu 1300–3300 mm, výrobní rychlost 90–616 m/h, příkon 13 / 15 / 19 / 28 / 32 / 45 / 68 kW. Před zahájením sériové výroby doporučujeme provést zkušební tisk na skutečném materiálu, aby se ověřila šířka tkaniny, vzor a cílová výrobní kapacita, jakož i procesní parametry, jako jsou teplota, tlak a rychlost.

Technické parametry

Průměr válce Užitečná šířka Napětí Výkon Rychlost Montážní rozměry Rozměry balení Hmotnost
270 2000 220 V/380 V 13 90–110 3400×2650×1350 2700×830×1600 900
320 1800 220 V/380 V 15 100–135 4850 × 2620 × 1600 2700×1100×1750 1200
320 2000 220 V/380 V 15 110 4850×2820×1600 2900×1050×1750 1400
420 1800 220 V/380 V 19 156 4850×2580×1600 2700×1050×1750 1500
420 2000 220 V/380 V 28 156 4850×2780×1600 2900×1100×1750 1600
420 3300 220 V/380 V 32 156 4050×3050×1750 4250 × 1280 × 1850 3200
610 1300 220 V/380 V 45 280 3950×2100×1850 2250×1250×2000 1600
610 1800 220 V/380 V 45 280 4950×2600×1850 2750×1240×2000 2000
610 2000 220 V/380 V 45 280 4950×2800×1850 2900×1240×2000 2200
800 1800 220 V/380 V 68 616 4950×2650×1980 2800×1450×2200 3100
800 2000 220 V/380 V 68 616 4950×2850×1980 3000×1450×2200 3300

Poznámka: Výše uvedené parametry slouží jako reference pro standardní konfiguraci; skutečná šířka, průměr válce, výkon, montážní rozměry a automatizační konfigurace mohou být přizpůsobeny podle požadavků na zpracovávaný materiál a výrobní kapacitu.

Pokyny k obsluze a bezpečnosti

Zařízení využívá k ohřevu válce s termálním olejem; válce, topné trubky a olejové potrubí dosahují během provozu vysokých teplot. Při obsluze a čištění je nutné nosit ochranné rukavice; přímý dotyk válců a součástí olejového potrubí je přísně zakázán.Před vkládáním materiálu, vyjímáním hotových výrobků, výměnou rohože nebo nastavením šířky je nutné zařízení nejprve zastavit a ujistit se, že válec zcela zastavil a teplota se nachází v bezpečném rozmezí. V místech s pneumatickým tlakováním dochází k sevření; během provozu je přísně zakázáno zasahovat rukama mezi válec a přítlačný váleček; před nastavením tlaku vzduchu nebo údržbou vzduchového okruhu je nutné nejprve uvolnit tlak. Zařízení musí být spolehlivě uzemněno a zapojeno kvalifikovaným elektrikářem; elektrická skříň musí být udržována v suchu a čistotě.Pravidelně kontrolujte hladinu tepelného oleje, napnutí tkaniny a pneumatické válce podle pokynů v příručce; v případě úniku oleje, neobvyklých zvuků nebo abnormálních výkyvů teploty zařízení neprodleně zastavte a proveďte opravu. Výkon tohoto stroje je 13 / 15 / 19 / 28 / 32 / 45 / 68 kW; před zapojením se ujistěte, že kapacita napájení v dílně splňuje požadavky.

Doporučení pro výběr modelu

Při výběru modelu je třeba nejprve ověřit šířku látky, vzor a požadovanou výrobní kapacitu.Šířka pásu tohoto stroje je 1300–3300 mm; výkonové varianty jsou 13 / 15 / 19 / 28 / 32 / 45 / 68 kW, výrobní rychlost je 90–616 m/h. V závislosti na skutečných rozměrech zpracovávaného materiálu a cílovém výkonu lze zvolit odpovídající konfiguraci;pokud specifikace nestačí, lze zvolit model ze stejné řady s větší šířkou nebo vyšším výkonem. Dále je třeba ověřit kapacitu elektrické sítě v dílně, prostor pro umístění zařízení a manipulaci s materiálem a vyhradit místo pro provádění běžné údržby.

Rozsah použití

Vhodné pro různé druhy oděvů, bytového textilu, kabelek, deštníků, rohoží, obuvi a klobouků, řemeslných výrobků, dárkových předmětů, hraček, reklamních předmětů, jakož i pro termotransferové zpracování, jako je ražba zlatem, termotransferový potisk a kalandrování.

Chcete-li porovnat konfiguraci pro oděvní průmysl, podívejte se nasublimační válcový přenosový stroj ZS-BA (verze pro oděvní průmysl)nebo nás kontaktujtea získejte odborné doporučení ohledně výběru modelu a návrh vzorků.

Hlavní přednosti

Konfigurace pro stabilní sériovou výrobu

  • Dvouvrstvý válec s italskou technologií plného mazání, odchylka teploty je udržována v rozmezí ±1 °C. Válec se rovnoměrně zahřívá, což zajišťuje přenos bez barevných odchylek a zároveň šetří energii. Pneumatické přitlačování silikonového válce, tlak na levé a pravé straně lze nastavit nezávisle na sobě. Pět hliníkových pneumatických hřídelí zajišťuje pevnější a rovnoměrnější navíjení papíru. Importované termostaty, regulátory otáček a inteligentní voltmetry a ampermetry. Samostatná olejová nádrž s automatickým uzavíracím ventilem, odlehčovací a protiexplozní bezpečnostní konstrukcí. Válce z materiálu společnosti DuPont (USA) a importované elektrické součástky zajišťují stabilitu a dlouhou životnost.
Vhodné materiály a použití

Přizpůsobení procesu vlastnostem materiálu

  • Oblečení, bytový textil, tašky, deštníky, rohože, obuv a čepice, řemeslné výrobky, dárkové předměty, hračky, reklamní předměty, ražba, termotransferový tisk, kalandrování
Volitelné konfigurace

Rozšíření modulů podle požadavků výrobní linky

01270–800 mm – různé průměry válců; 1300–3300 mm – šířka zpracování; dvouvrstvé válce s italskou technologií plného mazání; systém navíjení a odvíjení papíru s pěti hliníkovými pneumatickými hřídeli; možnost výběru modelu podle materiálu, šířky a výrobní kapacity
Často kladené otázky

Často kladené otázky týkající se „Sublimační rotační lis“

Prohlédněte si tuto řadu zařízení
01 Jste výrobní závod nebo obchodní společnost?

Jsme výrobcem tiskového zařízení se sídlem v Dongguan v provincii Guangdong. Společnost byla založena v roce 2003 a veškerý výzkum a vývoj, přesné obrábění, montáž i zkoušky provádíme ve vlastním závodě. Naše zařízení již vyvážíme do 83 zemí a regionů.

02 Jak si vybrat mezi sublimačním válcovým přenosem a digitálním potiskem?

Sublimační transfer pomocí válce je vhodný pro sériovou výrobu textilií z umělých vláken; vyznačuje se vysokou věrností reprodukce vzorů, stabilními barvami a nízkými jednotkovými náklady; u malých sérií s více vzory lze zvážit digitální řešení. Zašlete nám vzorky látek a vzorů a my vám poskytneme srovnávací doporučení.

03 Je možné nejprve vyrobit vzorek a ověřit tak výrobní postup?

Ano. Zašlete nám látku a vzor, my vyhotovíme vzorek na příslušném stroji, poskytneme vám parametry jako teplotu, tlak a rychlost spolu se vzorovým kusem látky. Až po ověření výsledku přenosu se rozhodneme pro konkrétní model stroje.

04 Lze šířku pásu, rychlost a výrobní kapacitu přizpůsobit na míru?

Ano. Šířku pásu, rychlost, regulaci napětí i konfiguraci odvíjení, vyrovnávání a navíjení lze přizpůsobit vlastnostem tkaniny a cílovým výrobním kapacitám.

05 Jaký je rozdíl mezi zkušebním strojem a sériovým strojem a jak si vybrat?

ZS-BA1 – zkušební stroj s průměrem válce 200 mm a dvěma variantami užitečné šířky – 1200 mm a 1700 mm – slouží k ověření technologických parametrů a k malosériové výrobě; pro nepřetržité velkosériové zakázky se volí odpovídající model pro sériovou výrobu podle šířky a denní produkce.

06 Jaká je maximální šířka potisku? Lze ji přizpůsobit na míru?

Standardní šířky jsou 1200 mm, 1700 mm a další; šířku i rozměry válců lze přizpůsobit podle objednávky, přičemž maximální šířka válce může činit 6 metrů a průměr 2,5 metru.

07 Jak dlouho trvá zahřátí stroje? Je teplota během výroby stabilní?

Modely s ohřevem termálním olejem (např. ZS-BA1) dosáhnou teploty 200 °C přibližně za 45 minut; jsou vybaveny automatickým výstražným zařízením, které v reálném čase zobrazuje teplotu a v případě překročení teploty automaticky spustí výstrahu; při nepřetržité výrobě je teplota poměrně stabilní.

08 Jaké jsou spotřební materiály pro transferový tisk? Je třeba často měnit vlněnou podložku?

Hlavními spotřebními materiály jsou přenosový papír a potahová páska. Papír je jednorázový, zatímco potahová páska patří mezi díly, které se pravidelně vyměňují. Model ZS-BA1 používá potahovou pásku z materiálu DuPont o tloušťce 10 mm; interval výměny závisí na objemu výroby a údržbě.

09 Jakou šířku lze u sériově vyráběných modelů dosáhnout?

Verze pro oděvní průmysl ZS-BA má rozměry 1700 / 1900 mm, profesionální verze ZS-BB pokrývá rozsah 1300–3300 mm, luxusní verze ZS-BC má šířku 2000 mm, extra široká verze ZS-BF dosahuje 3300 mm a digitální luxusní verze ZS-BD má šířku 2200 mm.

10 Jaké úrovně rychlosti a produkce lze dosáhnout u sériově vyráběných modelů?

Rychlost sériově vyráběných modelů se pohybuje od 90 m/h do 1600 m/h; luxusní verze ZS-BC dosahuje maximální rychlosti 1600 m/h, digitální luxusní verze ZS-BD pak 2000 m/h. Skutečná produkce závisí na druhu látky a vzoru.

11 Průměry válců se liší – jak si vybrat ten správný?

Průměr válců se pohybuje od 270 mm do 1500 mm: u modelů pro oděvní průmysl a profesionálních modelů se běžně vyskytují průměry 270–800 mm, u luxusní verze ZS-BC je to 800 / 1000 / 1200 mm a u digitální luxusní verze lze dosáhnout až 1500 mm.

12 Mají sériově vyráběné modely vysoký výkon? Jaké jsou požadavky na napájení a prostor?

Výkon sériově vyráběných modelů se pohybuje od 13 kW do 146 kW, přičemž větší modely jsou obvykle napájeny třífázovým proudem o napětí 380 V. Před zadáním objednávky vám poskytneme seznam požadavků na napájení, rozvod elektřiny a prostory podle konkrétního modelu; napětí zařízení určených pro export lze přizpůsobit na přání.
