Jak zařízení pro termotransferový tisk na válcích skloubit stabilní sériovou výrobu s úsporou energie a snížením spotřeby

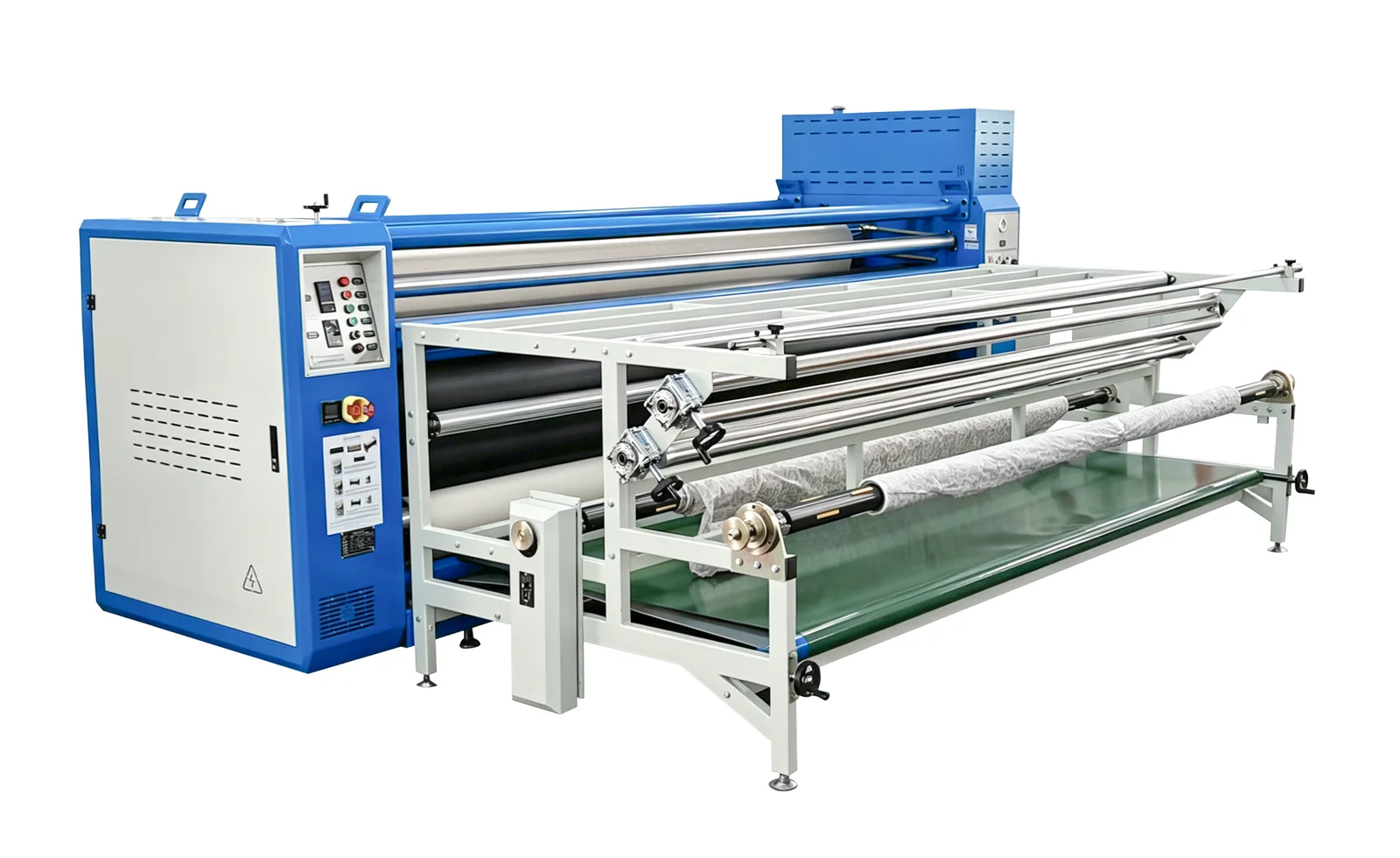

Sublimační válcový transferový stroj ZS-BF – kompletní zařízení s dvojitými válci

Hodnota zařízení pro termotransferový válcový potisk nespočívá pouze v tom, jak vysoká je jeho jmenovitá rychlost, ale v tom, zda je schopno zajistit nepřetržitou výrobu při stabilních barevných odchylkách, pod kontrolou spotřeby energie a s minimem prostojů. Při pouhém srovnávání nejvyšší rychlosti se snadno přehlédne vliv předehřívání, výměny role, čištění, seřizování zařízení a zmetků na skutečný výkon.

I. Nejprve přepočítejte jmenovitou rychlost na skutečnou produkci

Rychlost uvedená v technických údajích zařízení je referenční hodnotou pro konkrétní konfiguraci a podmínky a neodpovídá počtu metrů vyhovující produkce, které je možné denně dodat z výroby. Vezměme si jakopříklad digitální válcový termotransferový lis ZS-BD 2200 mm.standardní parametry udávají výrobní rychlost 880–2000 m/h, což odpovídá třem konfiguracím válců o šířce 1000 mm, 1200 mm a 1500 mm s instalovaným výkonem 96 kW, 120 kW a 146 kW.Maximální rychlost nelze přímo použít jako výrobní rychlost pro všechny druhy látek, protože skutečné výsledky ovlivňují inkoust, transferový papír, tloušťka látky a pokrytí vzorem.

Při hodnocení výrobní kapacity doporučujeme vést záznamy v cyklu jedné směny: počet metrů surové tkaniny na vstupu, počet metrů vyhovujících hotových výrobků, dobu předehřívání, dobu výměny role a navlékání tkaniny, dobu mimořádných zastavení stroje a počet metrů na opravu. Efektivní výrobní kapacitu je třeba vypočítat jako počet metrů vyhovujících hotových výrobků dělený celkovou dobou směny, nikoli pouze na základě okamžité rychlosti zobrazené na displeji stroje.

II. Stabilita teploty rozhoduje o konzistentnosti nepřetržité výroby

Pokud je barva na začátku provozu normální, ale po určité době se okraje zesvětlí, jedná se o problém, který je třeba při kontinuálním přenosu důkladně vyšetřit. Tloušťka stěny válce, cirkulace tepelného oleje, izolační konstrukce, umístění teplotních čidel a rozložení tepla v šířce pásu mohou způsobit nerovnoměrné teplotní rozdíly. To, že teplota v jednom bodě vypadá normálně, ještě neznamená, že je teplota v celé pracovní šířce rovnoměrná.

Při přejímce a provozu lze z téže šarže látky odebrat vzorky ze tří pozic – zleva, uprostřed a zprava – a zaznamenat barvu a výsledek přenosu před a po dosažení stabilního provozu; současně je třeba zaznamenat dobu zahřívání, teplotní výkyvy během stabilního provozu a skutečnou rychlost průchodu látky.Pokud se na okrajích objeví světlejší místa, je třeba nejprve zkontrolovat přilnutí látky, napnutí vlněné dečky a rovnoměrnost podávání látky a teprve poté posoudit, zda je nutné upravit teplotu nebo rychlost.

III. Vliv napětí tkaniny a korekce odchylek na výtěžnost bezvadných výrobků

Od odvíjení, přes podávání a potisk až po navíjení se kolísání napětí kumuluje a vede ke vzniku záhybů, vychýlení, šikmých záhybů a nerovnoměrného navíjení. U zakázek s velkými výkyvy v gramáži může při použití stejného nastavení odvíjení a navíjení docházet k rozdílům v napnutí mezi jednotlivými rolemi.Při nepřetržité výrobě je třeba sledovat, zda je podávání látky rovnoměrné, zda jsou okraje látky stabilní, zda nedochází k protažení vzoru a zda jsou konce navinutých rolí rovné.

Při výběru modelu je třeba komplexně zohlednit odvíjení s konstantním napětím, automatickou korekci odchylky, úpravu přívodu látky, synchronní navíjení a řízení přítlačných válců.Válcový transferový stroj ZS-BA pro oděvní průmyslvyužívá pneumatické přitlačování a nezávisle nastavitelný levý a pravý tlak, což umožňuje přizpůsobení podle typu látky a šířky; konfigurace se u jednotlivých modelů liší, proto je třeba se řídit konfiguračním listem konkrétního zařízení.

IV. Úspora energie a snížení spotřeby se počítá na základě údajů z elektroměru

Instalovaný výkon zařízení se nerovná skutečnému provoznímu výkonu. Například u instalovaného výkonu 146 kW nelze přímo odvodit, že hodinová spotřeba činí 146 kWh; skutečnou spotřebu elektřiny ovlivňují motor, ohřev, režim pohotovosti a míra vytížení.Spolehlivějším způsobem je zaznamenávat hodnoty z elektroměru a pomocí vzorce „skutečná spotřeba elektřiny ÷ počet metrů vyhovujících hotových výrobků za stejné období“ vypočítat spotřebu energie na jednotku produktu.

  1. Zaznamenávejte údaje z jednotlivých elektroměrů:minimálně pro fáze předehřívání, nepřetržitého provozu, pohotovostního režimu a čištění.
  2. Zároveň zaznamenávejte výtěžek vyhovujících výrobků:počet metrů vyžadujících přepracování a počet metrů vyřazených z výroby je třeba uvádět samostatně a nesmí být započítán do platné produkce.
  3. Porovnání s objednávkou:Porovnejte spotřebu energie na jednotku před a po úpravách u podobných látek, vzorů a šířek.
  4. Výpočet spotřeby energie mimo výrobu:Předehřívání, pohotovostní režim a volnoběh sice nevytvářejí hotové výrobky, ale započítávají se do celkové spotřeby elektřiny.

Například pokud je stav elektroměru pro danou směnu 680 kWh a množství vyhovující hotové produkce za stejné období činí 12 000 m, pak spotřeba elektřiny na jednotku produktu činí přibližně 0,057 kWh/m.Tento výsledek platí pouze pro danou šarži látky a danou sadu parametrů a nelze jej přímo použít jako standardní hodnotu pro jiné zakázky, lze jej však využít k porovnání stavu zařízení, řízení směn a změn před a po úpravách výrobního procesu.

V. Snížení prostojů samo o sobě vede ke snížení spotřeby

Časté navlékání tkaniny, výměna rolí a seřizování strojů nejenže snižují výtěžnost, ale také způsobují trvalou spotřebu energie válců a pomocných zařízení.Doporučujeme sestavit technologické záznamy s často používanými látkami, šířkami, vzory a rychlostmi, před změnou zakázky si v předstihu připravit přenosový papír a spotřební materiál a podle plánu kontrolovat vlněné pláště, tepelný olej, pneumatické válce a systémy pro vyrovnávání dráhy. Stabilní stav zařízení může snížit počet náhodných odstávek a opakovaných vzorků.

Seznam pro záznamy při výběru typu zařízení

  • Složení, gramáž a šířka běžně používaných látek
  • Cílová denní produkce, počet směn a počet změn zakázek
  • Záznamy o teplotě, rychlosti a napětí při stabilním provozu
  • Porovnání barev a výsledků přenosu vlevo, uprostřed a vpravo
  • Stav elektroměru, počet metrů vyhovujících výrobku, počet metrů k přepracování a počet metrů vyřazených z výroby
  • Doba předehřívání, výměny role, čištění a prostoje způsobené poruchami

Informace o mezích použitelnosti různých látek najdetev průvodci pro posuzování látek pro sublimační válcový přenos; informace o nákladech na zařízení a zakázky najdetev kalkulaci doby návratnosti investice do sublimačního válcového tiskového stroje.Společnost Zhishang Technology se od roku 2003 zabývá výrobou zařízení pro termotransferový a digitální tisk. Doporučujeme, abyste po potvrzení typu látky, šířky, vzoru a cílového výkonu provedli test nepřetržitého průchodu materiálu s použitím skutečných materiálů.
