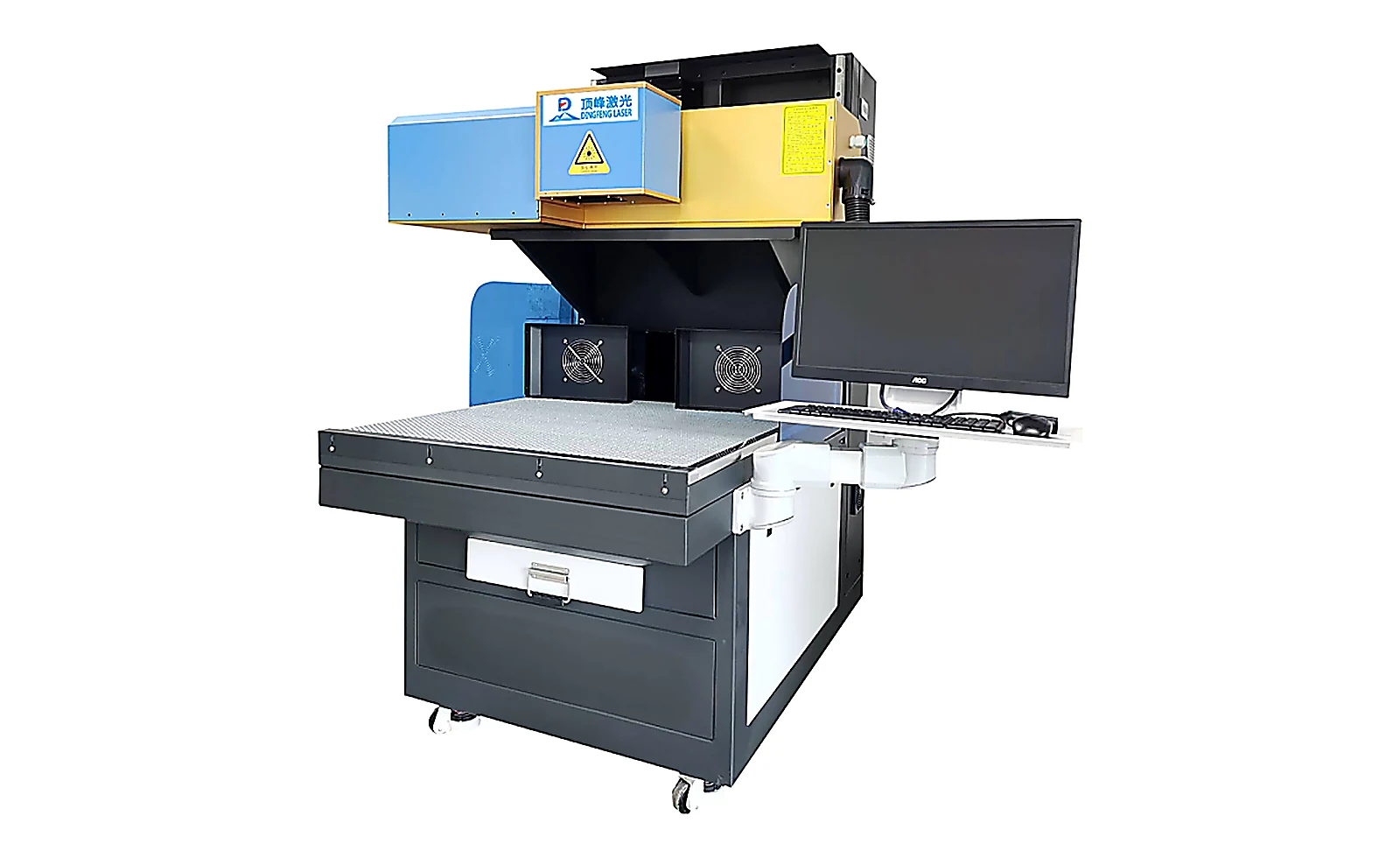

Super laserový značkovací a gravírovací stroj
Super laserový značkovací a gravírovací stroj využívá CO₂ laser s vlnovou délkou 10,6 μm, maximální výstupní výkon 150 W/250 W/350 W, špičkový výkon ≥450 W, maximální rychlost značení 7 000 mm/s, rozsah značení 400 × 400 až 750 × 750 mm s možností přizpůsobení na platformu o rozměrech 1,2 m/2 m, hloubka značení 0–5 mm, přesnost opakovaného polohování menší než 0,01 mm, minimální šířka čáry 0,2 mm, podpora vektorové grafiky a textu, vhodné pro zpracování výřezů, pyrografie, řezbářství, potiskových fólií na oděvy, oděvních látek, džínového oblečení, samolepek, výrobků z bambusu a dřeva, akrylu a keramiky atd.
Laserový značkovací stroj
Návrh zařízení s ohledem na konkrétní výrobní cíle
Super laserový značkovací a gravírovací stroj využívá CO₂ laser s vlnovou délkou 10,6 μm a nabízí tři úrovně maximálního výstupního výkonu: 150 W, 250 W a 350 W,špičkový výkon činí nejméně 450 W. Ve spojení s 55mm sadou dynamických zaostřovacích čoček a tříosým dynamickým značkovacím systémem se zařízení používá pro vyřezávání, vypalování vzorů, gravírování a značení. Rozsah značení zařízení pokrývá rozměry od 400 × 400 mm do 750 × 750 mm, přičemž lze na zakázku dodat pracovní plochy o rozměrech 1,2 m a 2 m;Rychlost značení dosahuje až 7 000 mm/s, hloubka značení je 0–5 mm (nastavitelná podle materiálu), přesnost opakovaného polohování je menší než 0,01 mm, minimální šířka čáry je 0,2 mm a minimální velikost znaku 0,4 mm. Zařízení podporuje značení vektorové grafiky i textu a lze jej použít v odvětvích, jako jsou textilní potiskové fólie, oděvní látky, džínové oděvy, samolepky, výrobky z bambusu a dřeva, akrylátové a keramické výrobky atd.
Výhody zařízení
- Vysoce výkonný CO₂ laser:využívá CO₂ laser s vlnovou délkou 10,6 μm, s volitelným maximálním výstupním výkonem 150 W / 250 W / 350 W,špičkový výkon nejméně 450 W, kvalita paprsku M2 menší než 1,2; vyhovuje procesům s vysokými požadavky na výkon, jako je vyřezávání, vypalování vzorů a hluboké gravírování.
- Laser lze volit mezi importovanými značkami Coherent nebo ROFIN:Jádrový laser lze volit mezi importovanými značkami Coherent nebo ROFIN, což zaručuje vyšší stabilitu výkonu a delší životnost, což je vhodné pro dlouhodobé nepřetržité gravírování.
- Maximální rychlost značení 7000 mm/s:Ve spojení s tříosou dynamickou značovací kartou a vysokorychlostním motorem oscilátoru lze dosáhnout maximální rychlosti značení až 7000 mm/s, což je vhodné pro úlohy s velkými sériemi a složitými grafickými vzory a zkracuje tak cyklus zpracování jednotlivých kusů.
- Přesnost opakovaného polohování menší než 0,01 mm:Přesnost opakovaného polohování menší než 0,01 mm, minimální šířka čáry 0,2 mm a minimální velikost znaku 0,4 mm; vhodné pro vzory s jemnými čarami, malé znaky a jemné gravírování, což pomáhá udržet konzistenci sériově vyráběných produktů.
- Nastavitelná hloubka značení 0–5 mm:Hloubku značení lze v rozmezí 0–5 mm přizpůsobit podle materiálu; umožňuje tak provádět jak povrchové vypalování a mělké gravírování, tak i hlubší rytí.
- Volitelný pracovní prostor, možnost přizpůsobení velkých pracovních ploch:Rozsah značení pokrývá rozměry od 400 × 400 mm do 750 × 750 mm,maximální šířka rámu dosahuje 800 mm a podle potřeby lze vyrobit platformy o rozměrech 1,2 m a 2 m, což je vhodné pro zpracování velkoformátových obrobků a skládání desek.
- Konfigurace klíčových komponent je spolehlivá:Dynamický systém využívá sadu dynamických zaostřovacích čoček o průměru 55 mm a čočku osy Z o průměru 19,5 mm; systém galvanometrů využívá vysokorychlostní vodicí lišty japonské značky IKO, tříosé chladicí desky z čistého mědi a vysokorychlostní galvanometrické desky;optický systém je vybaven zaostřovacími a ochrannými čočkami a speciálním chladicím zařízením s konstantní teplotou, které zajišťuje dlouhodobý provoz.
- Elektrické zvedání a červené světlo:Rám je vybaven elektrickým zvedacím mechanismem, který usnadňuje nastavení při výměně obrobků různých výšek; je vybaven červeným spojovacím objektivem a systémem červeného světla, což usnadňuje zaostření, polohování a rychlou změnu typu.
- Podpora vektorové grafiky a textu:Podporuje formáty DWG, DXF, AI, CDR, PLT, BMP, JPG, TIFF, GIF a další; umožňuje přímé značení vektorovou grafikou a textem, což usnadňuje propojení se stávajícími návrhovými a sazebními soubory.
Vhodná odvětví a oblasti použití
Tento stroj se používá pro vyřezávání, vypalování vzorů, gravírování a gravírování textu a je vhodný pro odvětví jako jsou textilní gravírovací fólie, oděvní tkaniny, džínové oděvy, samolepky, výrobky z bambusu a dřeva, akrylátové a keramické výrobky. Kombinace vysoce výkonného CO₂ laseru a hloubky značení 0–5 mm je vhodná pro aplikace vyžadující efekt vypalování vzorů, hluboké gravírování nebo značení na velkých plochách;Rychlost značení 7 000 mm/s a přesnost opakované polohy menší než 0,01 mm jsou vhodné pro zakázky s větším objemem, složitými vzory nebo s požadavky na jemnost. Pro obrobky přesahující standardní formát lze zvolit řešení na míru s velkou pracovní plochou o délce 1,2 m nebo 2 m. Před sériovou výrobou doporučujeme provést zkušební značení na skutečném materiálu, ověřit hloubku značení, efekt vypalování a stav okrajů a na základě toho určit parametry výkonu, rychlosti a ohniskové vzdálenosti.
Technické parametry
| Projekt | Parametry |
|---|---|
| Rozsah značení | 400 × 400 – 750 × 750 mm |
| Hloubka značení | 0–5 mm (nastavitelná podle materiálu) |
| Rychlost značení | Max. 7000 mm/s |
| Minimální šířka čáry | 0,2 mm |
| Minimální velikost znaku | 0,4 mm |
| Přesnost opakovaného polohování | menší než 0,01 mm |
| Podporované formáty | DWG, DXF, AI, CDR, PLT, BMP, JPG, TIFF, GIF |
| Typy značení | Vektorová grafika a text |
Přizpůsobení plošiny:Možnost přizpůsobení rozměrů plošiny na 1,2 m a 2 m.
Parametry laseru
| Projekt | Parametry |
|---|---|
| Maximální výstupní výkon | 150 W / 250 W / 350 W |
| Špičkový výkon | ≥450 W |
| Kvalita paprsku | M² menší než 1,2 |
| Vlnová délka laseru | 10,6 μm |
Základní konfigurace
| Systém | Konfigurace |
|---|---|
| laser | dovážený Coherent nebo ROFIN |
| Dynamický systém | Sada dynamických zaostřovacích čoček 55 mm; čočka osy Z 19,5 mm |
| Systém skenovacích zrcadel | Vysokorychlostní vodicí lišty japonské firmy IKO; tříosý chladicí panel z čisté mědi; deska vysokorychlostních skenovacích zrcadel; vysokorychlostní motor skenovacích zrcadel; skenovací zrcadla XY |
| Optický systém rámu | Elektricky poháněný zvedací rám; maximální formát 800 mm; speciální chladicí jednotka s konstantní teplotou; zaostřovací čočky; ochranné čočky;soustředicí čočka pro červené světlo; indikační systém pro červené světlo |
| značkovací systém | tříosá dynamická značkovací karta;karta pro digitálně-analogový převod (DA) |
Poznámka: Výše uvedené parametry slouží jako reference pro standardní konfiguraci. Maximální výstupní výkon, rozsah značení, hloubka značení, rozměry platformy a konfigurace klíčových komponentů se mohou lišit v závislosti na konkrétním materiálu, technologických požadavcích a řešeních na míru. Konečné parametry se řídí technickým potvrzením a smlouvou.
Pokyny k obsluze a bezpečnosti
Laser s oxidem uhličitým patří mezi silné lasery s neviditelným nebo slabě viditelným paprskem. Během provozu zařízení je přísně zakázáno otevírat kryt stroje za účelem pozorování oblasti značení. Je nutné nosit ochranné brýle proti laserovému záření přizpůsobené vlnové délce 10,6 μm a ujistit se, že kryt stroje, ochranné clony, červené kontrolky a tlačítko nouzového zastavení jsou v normálním stavu.Při provádění vypařování, vyřezávání a gravírování vzniká riziko otevřeného ohně. Před zpracováním je třeba ověřit, zda jsou materiál a parametry procesu vzájemně kompatibilní. Během zpracování nesmíte opustit stroj a je třeba zajistit, aby byla k dispozici odvod kouře a hasicí zařízení. Prach a výpary vznikající při zpracování by měly být odváděny prostřednictvím odtahového a filtračního systému a pracovní prostor musí být dobře větrán. U speciálního chladicího agregátu s konstantní teplotou je třeba pravidelně kontrolovat teplotu vody, hladinu vody a těsnost potrubí, aby se zabránilo poklesu výkonu laseru nebo poškození zařízení v důsledku nedostatečného chlazení;Odrážecí zrcátka a optické čočky je třeba pravidelně čistit podle pokynů; ochranné čočky je třeba včas vyměnit, pokud dojde k jejich znečištění nebo poškození. Zařízení musí být spolehlivě uzemněno; v dílnách s velkými výkyvy napětí se doporučuje instalovat stabilizátor napětí. Před výměnou materiálu nebo úpravou procesu je třeba nejprve provést zkušební značení na malém vzorku a teprve po ověření výkonu, rychlosti, ohniskové vzdálenosti a hloubky značení přejít k sériové výrobě.
Doporučení pro výběr modelu
Při výběru modelu je třeba nejprve ověřit výrobní proces a materiál: v případě potřeby vypalování vzorů, prořezávání nebo hlubšího gravírování se doporučuje zvolit konfiguraci 250 W nebo 350 W, aby byla zajištěna výkonová rezerva;pokud se jedná převážně o povrchové gravírování, mělké rytí a jemné vzory, konfigurace 150 W postačí pro většinu požadavků. Zároveň je třeba ověřit maximální vnější rozměry obrobku a požadavky na rozsah značení; standardní rozsah značení je 400 × 400 mm až 750 × 750 mm. Pokud obrobek tento rozsah překračuje, lze zvolit zakázkovou platformu o délce 1,2 m nebo 2 m.Co se týče přesnosti, minimální šířka čáry 0,2 mm a minimální velikost znaků 0,4 mm vyhovují většině jemných čar a malých znaků; v případě požadavků na ještě větší jemnost doporučujeme nejprve provést zkušební značení. Dále je třeba ověřit podmínky větrání a odvodu kouře v dílně, umístění chladiče vody, napájecí napětí a přívodní kanál zařízení. U speciálních materiálů nebo speciálních procesů lze poskytnout skutečné vzorky k ověření zkušebním značením.
Rozsah použití
Laserový značkovací a gravírovací stroj Super Laser je vhodný pro zpracování typu vyřezávání, vypalování vzorů, gravírování a značení. Lze jej použít pro řezání a značení textilních fólií, vypalování vzorů na oděvních látkách, gravírování džínového oblečení, značení samolepicích štítků, gravírování výrobků z bambusu a dřeva, řezání a gravírování akrylu a značení keramických výrobků.Kombinace vysoce výkonného CO₂ laseru, tříosého dynamického značkovacího systému a přizpůsobené platformy s velkým pracovním polem je vhodná pro aplikace s vysokými technologickými nároky, velkými sériemi nebo velkými rozměry obrobků, stejně jako pro výrobní linky, které vyžadují kombinaci technik vypalování vzorů a gravírování.
Chcete-li ověřit maximální výstupní výkon, rozsah značení, hloubku značení a možnosti přizpůsobení pracovní plochy laserových značkovacích strojů Super Laser, podívejte se nakategorii laserových značkovacích strojůnebo si prohlédnětedynamické laserové značkovací stroje a statické laserové značkovací stroje. Můžete nás také kontaktovat a získat doporučení ohledně výběru modelu, vzorky na různých materiálech a cenovou nabídku.
Konfigurace pro stabilní sériovou výrobu
- 10,6 μm CO₂ laser, maximální výstupní výkon 150 W / 250 W / 350 W, špičkový výkon ≥ 450 W, kvalita paprsku M2 menší než 1,2; na výběr je laser značky Coherent nebo ROFIN; maximální rychlost značení 7 000 mm/s; přesnost opakovaného polohování menší než 0,01 mm; minimální šířka čáry 0,2 mm, minimální velikost znaku 0,4 mm; hloubka značení 0–5 mm (nastavitelný podle materiálu), rozsah značení 400 × 400 až 750 × 750 mm, možnost přizpůsobení na platformu 1,2 m / 2 m. Systém galvanometrů využívá vysokorychlostní vedení japonské firmy IKO. Elektrický zvedací rám + speciální chladicí jednotka s konstantní teplotou + systém indikace červeným světlem. Podpora značení vektorové grafiky a textu
Přizpůsobení procesu vlastnostem materiálu
Rozšíření modulů podle požadavků výrobní linky
Často kladené otázky týkající se „Laserový značkovací stroj“
01 Jste výrobní závod nebo obchodní společnost?
Jsme výrobcem tiskového zařízení se sídlem v Dongguan v provincii Guangdong. Společnost byla založena v roce 2003 a veškerý výzkum a vývoj, přesné obrábění, montáž i zkoušky provádíme ve vlastním závodě. Naše zařízení již vyvážíme do 83 zemí a regionů.
02 Jak si vybrat mezi sublimačním válcovým přenosem a digitálním potiskem?
Sublimační transfer pomocí válce je vhodný pro sériovou výrobu textilií z umělých vláken; vyznačuje se vysokou věrností reprodukce vzorů, stabilními barvami a nízkými jednotkovými náklady; u malých sérií s více vzory lze zvážit digitální řešení. Zašlete nám vzorky látek a vzorů a my vám poskytneme srovnávací doporučení.
03 Je možné nejprve vyrobit vzorek a ověřit tak výrobní postup?
Ano. Zašlete nám látku a vzor, my vyhotovíme vzorek na příslušném stroji, poskytneme vám parametry jako teplotu, tlak a rychlost spolu se vzorovým kusem látky. Až po ověření výsledku přenosu se rozhodneme pro konkrétní model stroje.
04 Lze šířku pásu, rychlost a výrobní kapacitu přizpůsobit na míru?
Ano. Šířku pásu, rychlost, regulaci napětí i konfiguraci odvíjení, vyrovnávání a navíjení lze přizpůsobit vlastnostem tkaniny a cílovým výrobním kapacitám.
05 Jak si vybrat mezi třemi typy laserů: optickým vláknem, UV a CO₂?
Optické vlákno je vhodné pro kovy a některé tvrdé plasty; UV záření je studené světlo, vhodné pro plasty, sklo, fólie a další tepelně citlivé materiály; CO₂ je vhodné pro nekovové materiály, jako je dřevo, akrylát, kůže a textilie.
06 Jak si vybrat mezi ručním nakládáním a vykládáním a automatickým značkovacím strojem?
Pro výrobu malých sérií různých druhů výrobků s proměnlivými tvary je flexibilnější model s ručním nakládáním a vykládáním; pro výrobu velkých sérií jednoho druhu výrobku je vhodnější automatický model (DF-PT), který díky nepřetržitému značení šetří pracovní sílu.
07 Jaké údaje lze na značkovacím stroji vyznačit?
Je možné zpracovat sériová čísla, QR kódy, čárové kódy, loga, parametry i sledovací kódy; jedná se o bezkontaktní zpracování bez spotřebního materiálu.
08 V čem se liší plně automatický stroj na vyřezávání a odstraňování odpadu od běžného laserového řezání?
Jeho hlavní předností je automatické oddělování odpadu po vyřezávání, takže u materiálů jako jsou písmenkové fólie, reflexní fólie a odnímatelný papír není po vyřezání nutné ručně třídit odpad; maximální šířka řezu je 800 mm a k dispozici jsou tři konfigurace: 50 W, 45 W a 80 W.
