เครื่องสลักเลเซอร์ RF แบบโลหะ

การออกแบบอุปกรณ์เพื่อบรรลุเป้าหมายการผลิตจริง

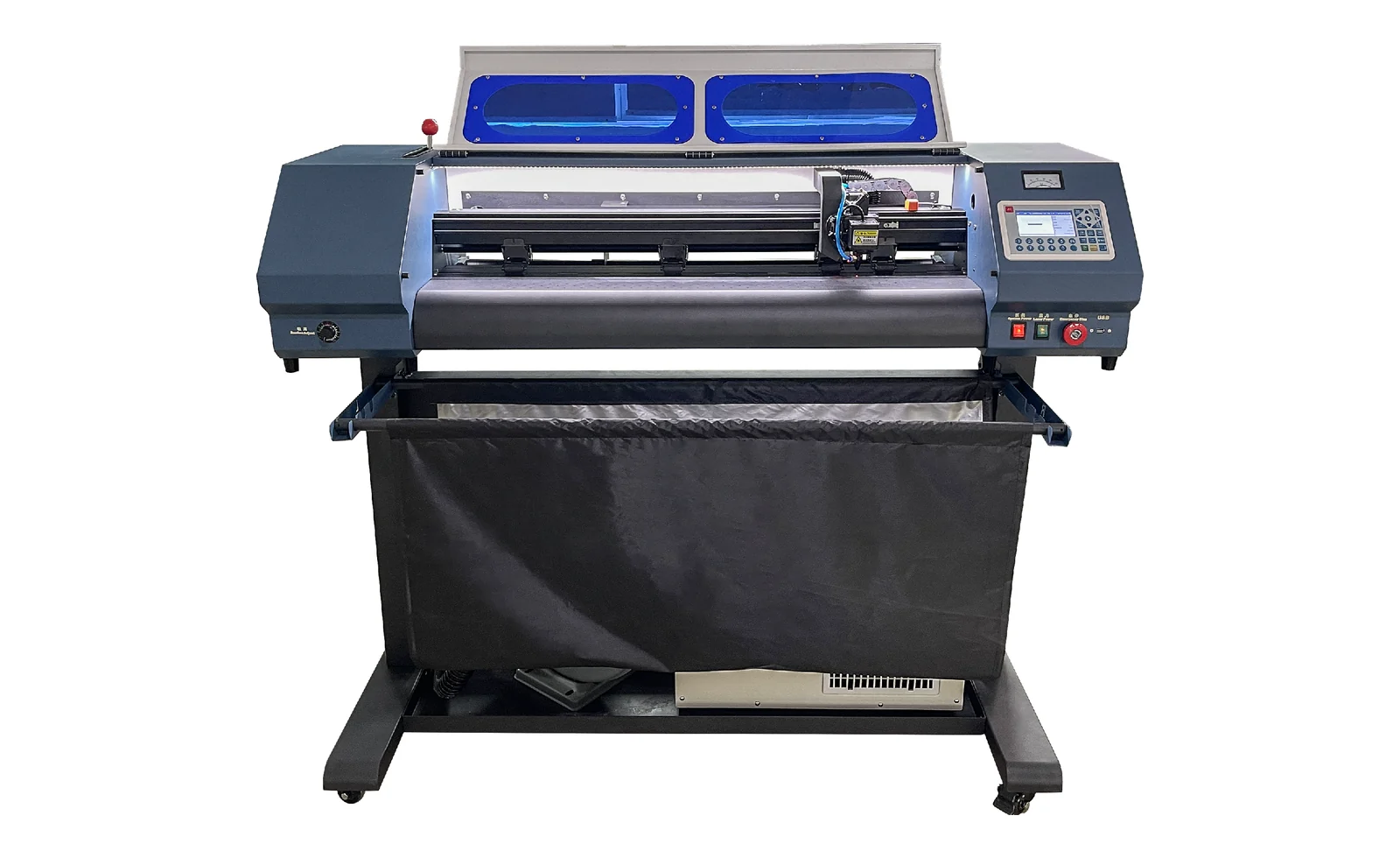

เครื่องสลักเลเซอร์ RF สำหรับโลหะใช้ท่อ RF โลหะกำลัง 45W มอเตอร์เซอร์โว และระบบขับเคลื่อนด้วยสายพาน ออกแบบมาเพื่อตัดวัสดุฟิล์มอย่างแม่นยำ เช่น ฟิล์มพิมพ์ถ่ายความร้อนและฟิล์มตัวอักษร รวมถึงการประมวลผลลวดลายและโลโก้เครื่องมีระยะการเคลื่อนที่ที่มีประสิทธิภาพ 870 mm และความหนาการตัดสูงสุด 0.2–1.5 mm เครื่องมาพร้อมกับเครื่องทำความเย็น Teyu CW-5200 สำหรับการระบายความร้อนด้วยน้ำ และมีมอเตอร์ดูดควันกำลัง 550 Wกำลังรวม 2,000 W, แรงดันไฟฟ้าในการทำงาน AC 220 V / 50 Hz, ขนาด 790 × 1,480 × 1,150 มม., และน้ำหนักไม่เกิน 170 กก.ระบบควบคุมใช้เทคโนโลยี TaiZhi และหน้าผู้ใช้รองรับ 9 ภาษา ได้แก่ จีนตัวย่อ, อังกฤษ, จีนตัวเต็ม, เกาหลี, รัสเซีย, อิตาลี, สเปน, โปรตุเกส และเวียดนาม

จุดเด่นของเครื่อง

1. ท่อ RF โลหะ, กำลังออกเสถียร:ใช้ท่อ RF โลหะเป็นแหล่งเลเซอร์ ด้วยกำลังเลเซอร์ 45W เมื่อเทียบกับท่อเลเซอร์แก้วมาตรฐาน กำลังออกเสถียรกว่า ทำให้เหมาะสำหรับกระบวนการตัดวัสดุฟิล์มที่ต้องการการทำงานต่อเนื่องเป็นเวลานาน
2. มอเตอร์เซอร์โวพร้อมระบบส่งกำลังด้วยสายพาน:ใช้มอเตอร์เซอร์โวสำหรับระบบส่งกำลัง โดยใช้กลไกส่งกำลังด้วยสายพาน ซึ่งช่วยให้การเคลื่อนไหวเป็นไปอย่างราบรื่นและตอบสนองได้อย่างรวดเร็ว ช่วยรักษาความแม่นยำและความสม่ำเสมอในการตัดตลอดระยะเวลาการทำงานที่ยาวนาน
3. ระยะเคลื่อนที่ที่มีประสิทธิภาพ 870 มม.:ด้วยระยะเคลื่อนที่ที่มีประสิทธิภาพ 870 มม. เครื่องนี้ตอบสนองความต้องการการตัดต่อเนื่องสำหรับฟิล์มถ่ายความร้อนขนาดมาตรฐาน ฟิล์มตัวอักษร และวัสดุฟิล์มแบบม้วน
4. การตัดด้วยความแม่นยำ รองรับวัสดุฟิล์มหลากหลายประเภท:ด้วยความหนาการตัดสูงสุด 0.2–1.5 mm เครื่องนี้เหมาะสำหรับการตัดด้วยความแม่นยำของฟิล์มถ่ายความร้อนและฟิล์มตัวอักษร และสามารถประมวลผลวัสดุฟิล์มหลากหลายประเภท รวมถึง PVC, TPU, PU, ฟิล์มฟล็อค, ฟิล์มซิลิโคน, ฟิล์มสะท้อนแสง, ฟิล์มเรืองแสงในที่มืด และฟิล์มโฮโลกราฟิก
5. ระบบระบายความร้อนด้วยน้ำพร้อมเครื่องทำเย็น Teyu:ด้วยระบบระบายความร้อนด้วยน้ำและเครื่องทำเย็น Teyu CW-5200 ที่ติดตั้งมาพร้อมกัน ระบบนี้ช่วยควบคุมอุณหภูมิการทำงานของเลเซอร์ให้คงที่ ทำให้เหมาะสำหรับการทำงานต่อเนื่องเป็นเวลานานในสภาพแวดล้อมโรงงาน
6. การออกแบบระบบดูดควันและเศษวัสดุ:ติดตั้งมอเตอร์ดูดควันกำลัง 550W และพัดลมแบบสกรอลเพื่อกำจัดควันจากการทำงานได้อย่างรวดเร็ว; มีถุงเก็บเศษวัสดุติดตั้งอยู่ใต้โครงเครื่องเพื่ออำนวยความสะดวกในการเก็บเศษวัสดุที่ตัดและผลิตภัณฑ์สำเร็จรูป ซึ่งช่วยลดความจำเป็นในการทำความสะอาดด้วยมือ
7. การจัดวางส่วนประกอบหลักที่ชัดเจน:ระบบปฏิบัติการใช้ระบบควบคุม TaiZhi พร้อมด้วยส่วนประกอบหลัก เช่น มอเตอร์เซอร์โว สวิตช์ตรวจจับระยะใกล้ ปั๊มลม พัดลมแบบวอร์เท็กซ์ เครื่องทำความเย็น Teyu และท่อ RF โลหะ ซึ่งช่วยให้การบำรุงรักษาและการเปลี่ยนชิ้นส่วนอะไหล่ในภายหลังเป็นไปอย่างสะดวก
8. อินเทอร์เฟซ 9 ภาษา:อินเทอร์เฟซการควบคุมรองรับภาษาจีนตัวย่อ, อังกฤษ, จีนตัวเต็ม, เกาหลี, รัสเซีย, อิตาลี, สเปน, โปรตุเกส และเวียดนาม ทำให้เหมาะสำหรับผู้ปฏิบัติงานทั้งในประเทศและต่างประเทศ พร้อมทั้งอำนวยความสะดวกในการส่งมอบอุปกรณ์ที่ส่งออกไปยังต่างประเทศ

อุตสาหกรรมและการใช้งานที่เหมาะสม

เครื่องนี้เหมาะสำหรับอุตสาหกรรมเสื้อผ้าและอุปกรณ์เสริม และสามารถใช้สำหรับการปรับแต่งลายและโลโก้บนผลิตภัณฑ์ เช่น เสื้อผ้ากีฬา เสื้อผ้าเด็ก รองเท้า หมวก และกระเป๋า รวมถึงการตัดอย่างแม่นยำของฟิล์มถ่ายความร้อนและฟิล์มตัวอักษรวัสดุที่สามารถประมวลผลได้ ได้แก่ PVC, TPU, PU, ฟิล์มฟล็อค, ฟิล์มซิลิโคน, ฟิล์มสะท้อนแสง, ฟิล์มเรืองแสง และฟิล์มเลเซอร์ เป็นต้นด้วยความแม่นยำสูง ความยืดหยุ่น ต้นทุนต่ำ และความสามารถในการปรับตัวที่กว้างขวาง เครื่องแกะสลักฟิล์มด้วยเลเซอร์จึงกลายเป็นอุปกรณ์ที่ได้รับความนิยมสำหรับการแปรรูปวัสดุฟิล์มในหลายอุตสาหกรรม เครื่องนี้ช่วยให้สามารถตัดฟิล์มถ่ายความร้อนและฟิล์มตัวอักษรได้อย่างแม่นยำ พร้อมทั้งทำให้การประมวลผลลวดลายและโลโก้ รวมถึงการกำจัดเศษวัสดุเป็นไปอย่างง่ายดาย จึงช่วยสร้างสมดุลระหว่างคุณภาพและประสิทธิภาพก่อนการผลิตจำนวนมาก แนะนำให้ทำการตัดทดสอบด้วยวัสดุฟิล์มจริง เพื่อยืนยันค่าพารามิเตอร์ด้านกำลัง ความเร็ว และความลึกในการตัด

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะหลัก

หมายเหตุ:สเปกข้างต้นเป็นข้อมูลอ้างอิงสำหรับการกำหนดค่ามาตรฐานเท่านั้น กำลังเลเซอร์ ความยาวสโตรกที่มีประสิทธิภาพ ความหนาการตัดสูงสุด รวมถึงแบรนด์และรูปแบบของส่วนประกอบหลัก อาจถูกปรับเปลี่ยนตามวัสดุจริงและโซลูชันที่ปรับแต่งตามความต้องการ; สเปกสุดท้ายจะต้องได้รับการยืนยันทางเทคนิคและระบุในสัญญา

คู่มือการใช้งานและความปลอดภัย

เนื่องจากอุปกรณ์นี้ใช้เลเซอร์ในการตัดและสลัก จึงห้ามเปิดฝาป้องกันเพื่อสังเกตพื้นที่การประมวลผลอย่างเด็ดขาดขณะที่เครื่องกำลังทำงาน ต้องตรวจสอบให้แน่ใจว่าฝาป้องกัน หน้าต่างสังเกต อุปกรณ์ล็อคกัน และปุ่มหยุดฉุกเฉินทำงานได้อย่างถูกต้อง และต้องสวมแว่นตานิรภัยเลเซอร์ที่เหมาะสมกับความยาวคลื่นที่เกี่ยวข้องการแปรรูปวัสดุ เช่น PVC, TPU, ผ้าฟล็อค และฟิล์มสะท้อนแสง อาจก่อให้เกิดควันและกลิ่นไม่พึงประสงค์ ระบบดูดควันและพัดลมวอร์เท็กซ์ต้องอยู่ในสภาพการทำงานที่ดี และห้องทำงานต้องมีการระบายอากาศที่ดี; ท่อดูดควันและหน่วยกรองต้องได้รับการทำความสะอาดอย่างสม่ำเสมอ เพื่อป้องกันไม่ให้ควันรั่วไหลออกเนื่องจากระบบดูดควันทำงานไม่เพียงพอระบบระบายความร้อนด้วยน้ำควรได้รับการตรวจสอบระดับน้ำ อุณหภูมิ และซีลท่ออย่างสม่ำเสมอ เพื่อป้องกันการระบายความร้อนไม่เพียงพอ ซึ่งอาจทำให้กำลังเลเซอร์ลดลงหรือทำให้ชิ้นส่วนเสียหาย อุปกรณ์ทำงานที่ 220 V AC / 50 Hz และต้องมีการต่อสายดินอย่างมั่นคง สำหรับโรงงานที่มีการผันผวนของแรงดันไฟฟ้าอย่างมาก แนะนำให้ติดตั้งเครื่องปรับแรงดันไฟฟ้าหลังจากเปลี่ยนวัสดุฟิล์มหรือปรับพารามิเตอร์แล้ว ควรทำการตัดทดสอบบนชิ้นตัวอย่างก่อน เพื่อยืนยันผลการตัดผ่านและสภาพขอบก่อนที่จะดำเนินการผลิตเป็นชุด; เลนส์ รางนำทาง และแผงควบคุมควรรักษาความสะอาดทุกวัน และดำเนินการบำรุงรักษาตามคู่มือ; เส้นทางแสงเลเซอร์ควรได้รับการบำรุงรักษาโดยบุคลากรที่มีคุณสมบัติเหมาะสม

คำแนะนำในการเลือกเครื่อง

เมื่อเลือกรุ่นเครื่อง ให้ตรวจสอบประเภทและความหนาของวัสดุฟิล์มก่อน: สำหรับวัสดุมาตรฐาน เช่น ฟิล์มถ่ายความร้อน ฟิล์มตัวอักษร ฟิล์มฟล็อค และฟิล์มซิลิโคน ช่วงความหนาการตัดของเครื่อง 0.2–1.5 มม. ก็เพียงพอแล้ว;หากวัสดุฟิล์มมีโครงสร้างพิเศษหรือต้องการการประมวลผลแบบม้วนต่อม้วนอย่างต่อเนื่อง ให้ตรวจสอบว่าความยาวการเคลื่อนที่ที่มีประสิทธิภาพ 870 มม. เข้ากันได้กับวิธีการป้อนวัสดุในด้านความต้องการในการผลิต การผสมผสานระหว่างท่อ RF โลหะกับมอเตอร์เซอร์โวและระบบส่งกำลังด้วยสายพาน เหมาะสำหรับคำสั่งซื้อที่ต้องการการทำงานที่เสถียรในระยะยาวและการตัดลวดลายที่ซับซ้อน; หากงานหลักเกี่ยวข้องกับลวดลาย โลโก้ และการจัดวางแบบพิมพ์ขนาดเล็ก ควรให้ความสำคัญเป็นพิเศษกับความสะดวกในการจัดวางระบบควบคุมและฟังก์ชันการกำจัดเศษวัสดุนอกจากนี้ ยังต้องตรวจสอบสภาพระบบจ่ายไฟฟ้า การระบายอากาศ และระบบดูดควันในโรงงาน รวมถึงตำแหน่งการติดตั้งเครื่องทำความเย็น และพื้นที่ป้อนวัสดุแบบม้วน สำหรับลูกค้าต่างประเทศ อินเทอร์เฟซ 9 ภาษาสามารถช่วยลดค่าใช้จ่ายในการฝึกอบรมการดำเนินงานได้

ขอบเขตการใช้งาน

เครื่องสลักเลเซอร์ RF แบบโลหะเหมาะสำหรับอุตสาหกรรมเสื้อผ้าและอุปกรณ์เสริม และสามารถใช้สำหรับการประมวลผลลวดลายและโลโก้ที่ปรับแต่งตามความต้องการบนผลิตภัณฑ์ เช่น เสื้อผ้ากีฬา เสื้อผ้าเด็ก รองเท้า หมวก และกระเป๋าเดินทาง รวมถึงการตัดอย่างแม่นยำของฟิล์มถ่ายความร้อนและฟิล์มตัวอักษรวัสดุฟิล์มที่สามารถประมวลผลได้ ได้แก่ PVC, TPU, PU, ฟิล์มฟล็อค, ฟิล์มซิลิโคน, ฟิล์มสะท้อนแสง, ฟิล์มเรืองแสง และฟิล์มโฮโลกราฟิก เป็นต้นความแม่นยำสูง ความยืดหยุ่นสูง และต้นทุนการประมวลผลที่ต่ำ ทำให้เครื่องนี้เหมาะสำหรับการประมวลผลฟิล์มในสถานการณ์ที่เกี่ยวข้องกับผลิตภัณฑ์หลากหลายประเภทและขนาดล็อตที่ยืดหยุ่น รวมถึงสามารถทำหน้าที่เป็นอุปกรณ์ประมวลผลสนับสนุนสำหรับสายการผลิตเครื่องประดับเสื้อผ้าและป้ายโฆษณา

เพื่อยืนยันกำลังเลเซอร์ ระยะการเคลื่อนที่ที่มีประสิทธิภาพ ความหนาในการตัด และการกำหนดค่าส่วนประกอบหลักของเครื่องสลักเลเซอร์ RF แบบโลหะ โปรดดูหมวดหมู่ผลิตภัณฑ์เครื่องมาร์กเลเซอร์ หรือดูเครื่องสลักเลเซอร์แบบอัตโนมัติเต็มรูปแบบที่มีระบบกำจัดเศษวัสดุ และเครื่องมาร์กและสลักเลเซอร์ประสิทธิภาพสูง นอกจากนี้ ท่านยังสามารถติดต่อเราเพื่อขอคำแนะนำในการเลือกรุ่นการทดสอบตัดวัสดุฟิล์ม และใบเสนอราคา
