Rotationsvarmepresse til sublimering

Sublimerings-tromle varmepresse (til tøj) ZS-BA

Udstyrsmodel:ZS-BA

ZS-BA-sublimerings-rulleoverførselsmaskinen (til beklædning) fås med en arbejdsbredde på 1700 mm / 1900 mm og en rullediameter på 270–800 mm. Den er udstyret med en enkeltlagsrulle, pneumatisk trykpåføring, dupon-tæpper fra USA samt ledende ringe med kobberbørster. Den er velegnet til termotransfer på beklædning, stofbaner, tilskårne stykker, sko og hatte, kunsthåndværk samt varmprægning og andre termotransfer-processer.

Maksimal bredde1700 / 1900 mm Produktionshastighed90-620 m/h

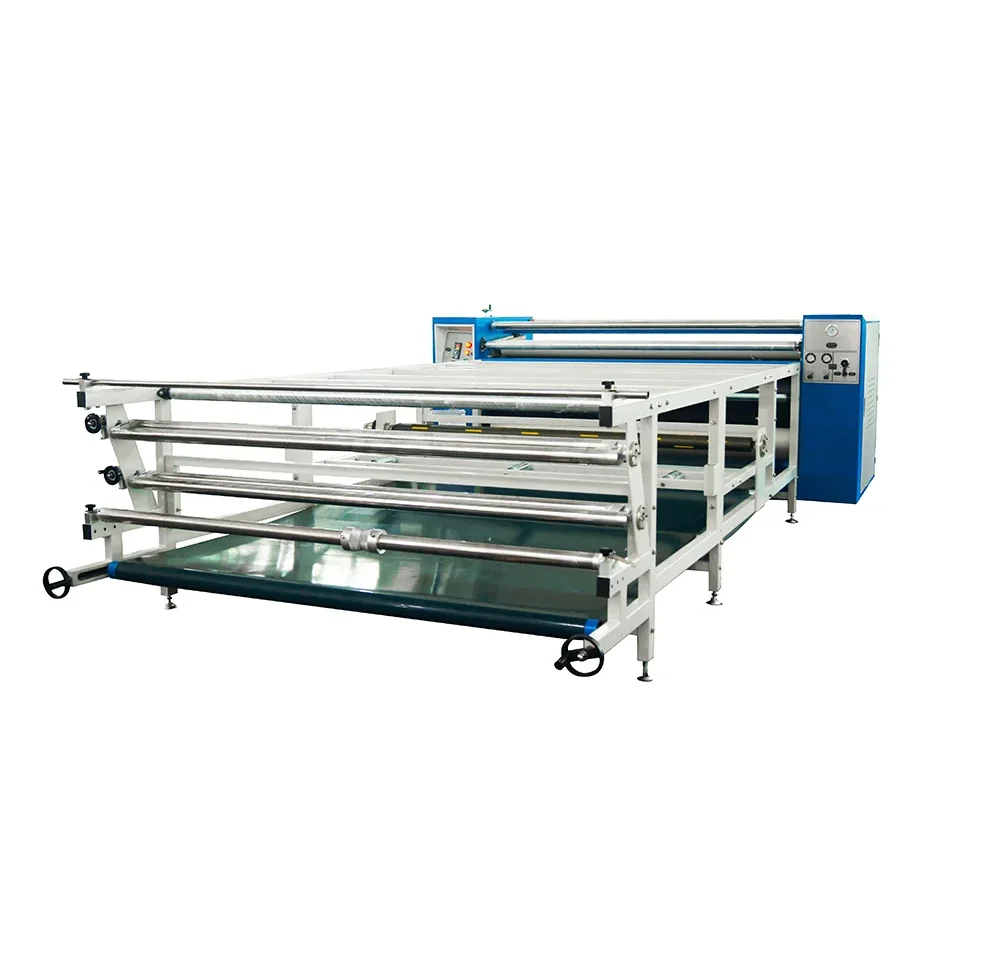

Sublimerings-trommetransfermaskine (til tøj) ZS-BA – billeder af det faktiske udstyr Rotationsvarmepresse til sublimering
Oversigt over udstyret

Udformning af udstyr med udgangspunkt i konkrete produktionsmål

ZS-BA-sublimerings-trommevarmepresse (til beklædning) er beregnet til tryk på beklædning, stofbaner, tilskårne stykker og prægning med guldfolie og tilbyder en række tromlediametre fra 270 til 800 mm samt en effektiv bearbejdningsbredde på 1700 mm / 1900 mm.Maskinen er udstyret med en enkelt tromle, en tæppe af høj tæthed, en ledende ring med kobberbørster, et pneumatisk trykanlæg og en luftopblæst aksel i aluminiumlegering, hvilket sikrer stabilitet i kontinuerlig produktion, god farvegengivelse ved overførsel samt effektiv daglig vedligeholdelse.

Maskinens fordele

  • Enkeltlags tromle:Tromlen er fremstillet af sømløse stålrør, hvor både den indvendige og udvendige cirkel er præcisionsbearbejdet. Den udvendige cirkel er bearbejdet på en præcisionsslibemaskine og belagt med Teflon, hvilket sikrer jævn varmefordeling på tromlen og overførsel uden farveafvigelser.
  • Tæppe med høj tæthed:Tæppet er fremstillet af importerede råmaterialer fra DuPont i USA. Det har en passende tykkelse, giver et godt overførselsresultat, er slidstærkt og holdbart samt har en lang levetid.
  • Kobberbørste-strømførende ring:Præcis temperaturregulering med ædle metaller; kobber-kulbørster, der leder strøm direkte til strømoptagelsesringen, med god ledningsevne og lave vedligeholdelsesomkostninger.
  • Pneumatiske aksler i aluminiumslegering:To pneumatiske aksler anvendes henholdsvis til udlægning og opsamling af papir; de pneumatiske aksler sikrer en strammere og mere effektiv oprulning, hvilket sparer arbejdskraft.
  • Pneumatisk trykanordning:Trykrullen trykker på trykduken, og trykket til venstre og højre kan justeres uafhængigt af hinanden alt efter produktet, hvilket giver mere levende farver ved overførsel og en højere produktionshastighed.
  • Importerede varmerør:Der anvendes importerede rustfri varmerør fra Taiwan, som sammen med varmeledende olie opvarmer olielaget direkte, så temperaturen kan nå op på 200 °C på ca. 45 minutter.
  • Kuglelejekonstruktion: Reducerer lejeslid og slitage på komponenter, hvilket gør den velegnet til langvarig, kontinuerlig produktion.

Anvendelsesområder og anvendelsesscenarier

Denne maskine er en sublimeringstrommel-varmepresse, der er velegnet til trykning på beklædning, stofbaner, tilskårne stykker, sko, hatte og lignende. Den er velegnet til kontinuerlig transferproduktion af beklædningsstoffer, boligtekstiler og industrielle tekstiler, samt til seriebestillinger med høje krav til farvestabilitet og produktionskapacitet.Maskinens vigtigste specifikationer er banebredde 1700 / 1900 mm, produktionshastighed 90-620 m/t, effekt 13 / 15 / 28 / 45 / 68 kW. Før serieproduktion anbefales det at foretage en testkørsel med det faktiske materiale for at bekræfte stoffets banebredde, mønster samt procesparametre som målproduktionskapacitet, temperatur, tryk og hastighed.

Tekniske parametre

Tromlediameter Effektiv bredde Spænding Effekt Hastighed Monteringsmål Emballagemål Vægt
270 1700 220 V/380 V 13 90-110 3400×2650×1250 2900×1050×1500 800
270 1900 220 V/380 V 13 90–110 3400×2650×1250 2900×1050×1500 860
320 1700 220 V/380 V 15 100-135 4850×2580×1350 2700×1050×1500 1400
320 1900 220 V/380 V 15 100–135 4850×2820×1220 2900×1050×1500 1400
420 1700 220 V/380 V 28 120-160 4850×2820×1220 2900×1050×1500 1300
420 1900 220 V/380 V 28 120-160 4850×2820×1220 2900×1050×1500 1500
610 1700 220 V/380 V 45 220–280 4950×2600×1580 2900×1050×1500 1850
610 1900 220 V/380 V 45 220-280 4950×2800×1580 2900×1050×1500 2000
800 1900 220 V/380 V 68 550-620 4950×2850×1720 2900×1050×1500 2800

Bemærkning: Ovenstående parametre er vejledende for standardkonfigurationen. De faktiske dimensioner, effekt og leveringskonfiguration kan tilpasses efter tøjstoffets type, banebredde, produktionsmængde og automatiseringsbehov.

Betjenings- og sikkerhedsvejledning

Udstyret anvender opvarmning via tromler med varmeledende olie. Tromler, varmerør og oliekredsløb har høje temperaturer under drift. Der skal bæres beskyttelseshandsker under betjening og rengøring, og det er strengt forbudt at røre direkte ved tromlerne og komponenterne i oliekredsløbet.Inden påfyldning, udtagning, udskiftning af tæpper eller justering af bredden skal udstyret først standses, og det skal kontrolleres, at tromlen er helt standset, og at temperaturen ligger inden for det sikre område. Der er klemfare ved de pneumatisk trykregulerede dele; det er strengt forbudt at stikke hænderne ind mellem tromlen og trykrullen under drift. Trykket skal udluftes, inden lufttrykket justeres eller luftledningerne vedligeholdes. Udstyret skal være pålideligt jordforbundet og tilsluttet af en autoriseret elektriker, og elskabet skal holdes tørt og rent.Der skal dagligt foretages kontrol af varmebæreroliens niveau, tæppets spænding og de pneumatiske aksler i henhold til vejledningen. Ved konstatering af olieudslip, unormale lyde eller unormale temperatursvingninger skal maskinen straks standses og repareres. Maskinens effekt er 13 / 15 / 28 / 45 / 68 kW. Før tilslutning skal det sikres, at værkstedets strømforsyning opfylder kravene.

Anbefalinger til modelvalg

Ved modelvalg skal man først fastlægge stoffets bredde, mønster og den ønskede produktionskapacitet. Maskinens bredde er 1700 / 1900 mm;effektkonfigurationerne er 13 / 15 / 28 / 45 / 68 kW, og produktionshastigheden er 90–620 m/h. Den passende konfiguration kan vælges ud fra de faktiske bearbejdningsdimensioner og produktionsmål. Hvis specifikationerne ikke er tilstrækkelige, kan man vælge en model fra samme serie med større bredde eller højere effekt. Derudover skal man kontrollere værkstedets strømkapacitet, plads til opstilling af udstyret samt plads til på- og aflæsning, og der skal afsættes plads til de daglige vedligeholdelsesopgaver.

Anvendelsesområde

Egnet til varmeoverførselstryk på tøj, forskellige typer stof, tilskårne stykker, sko og hatte, kunsthåndværk, gaver samt materialer til guldprægning.

Hvis du ønsker at sammenligne konfigurationer af prøvetryksmaskiner, kan du seZS-BA sublimerings-trommevarmepresse (prøvetryksmaskine), ellerkontakt osfor at få rådgivning om valg af model og prøvetryksløsninger.

Relateret udstyr og materiale

Tøjversionen og den industrielle version adskiller sig med hensyn til effektiv bredde, tromlekonfiguration, hastighedsområde og effektkonfiguration. De kan sammenlignes med de følgende modeller og det faktiske stof.

Vores største styrker

Konfigureret med henblik på stabil masseproduktion

  • Enkeltlags tromlen sikrer jævn opvarmning og overførsel uden farveafvigelser. Tæppe med høj tæthed giver et godt overførselsresultat og lang levetid. Kobberbørster og strømførende ringe sikrer stabil strømledning og lave vedligeholdelsesomkostninger. To luftopblæsbare aksler i aluminiumslegering, der sikrer en strammere og mere effektiv udlægning og oprulning af papir. Pneumatisk trykanordning, hvor trykket til venstre og højre kan justeres uafhængigt af hinanden. Importerede varmerør af rustfrit stål fra Taiwan, der opvarmes direkte med varmeledende olie, og som når en temperatur på 200 °C på ca. 45 minutter. Kardanledskonstruktion, der reducerer slitage på lejer og komponenter.
Egnet materiale og anvendelse

Tilpas processen efter materialets egenskaber

  • Tøjtryk, stof, tilskårne stykker, sko og hatte, kunsthåndværk, gaver, varmprægning
Valgfri konfigurationer

Udvidelse af moduler i henhold til produktlinjens krav

01270–800 mm – forskellige tromlediametre: 1700 mm / 1900 mm – effektiv bearbejdningsbredde: 220 V / 380 V – spændingskonfiguration – maskinen kan tilpasses efter tøjstof, bredde og produktionsmængde
Ofte stillede spørgsmål

Ofte stillede spørgsmål om »Rotationsvarmepresse til sublimering«

Se denne serie af udstyr
01 Er I en fabrik eller en handelsvirksomhed?

Vi er en producent af trykudstyr med base i Dongguan, Guangdong, der blev grundlagt i 2003. Forskning og udvikling, præcisionsbearbejdning, samling og idriftsættelse foregår alt sammen på vores egen fabrik, og vores udstyr er blevet eksporteret til 83 lande og regioner.

02 Hvordan vælger man mellem sublimeringstransfer og digitaltryk?

Sublimeringstryk med tromle er velegnet til kontinuerlig masseproduktion af tekstiler af syntetiske fibre, da det giver en høj gengivelsesgrad af mønstre, stabile farver og lave enhedsomkostninger. Ved små ordrer med mange forskellige mønstre kan man overveje digitaltryk. Send os stoffet og mønstrene, så giver vi jer nogle sammenlignende anbefalinger.

03 Er det muligt at lave en prøve først for at kontrollere fremgangsmåden?

Det kan vi godt. Send os stoffet og mønsteret, så laver vi en prøve på den relevante maskine og giver dig parametre som temperatur, tryk og hastighed samt en prøve af det trykte stof. Når du har godkendt trykresultatet, fastlægger vi, hvilken maskine der skal bruges.

04 Kan bredden, hastigheden og produktionskapaciteten tilpasses?

Ja. Bredde, hastighed, spændingsregulering samt konfigurationerne for afvikling, sporskorrektion og oprulning kan alle tilpasses efter stoffets egenskaber og produktionsmålene.

05 Hvad er forskellen på en prøveproduktionsmaskine og en serieproduktionsmaskine, og hvordan vælger man den rigtige?

ZS-BA1-prøvetryksmaskinen har en tromlediameter på 200 mm og fås i to udgaver med en effektiv bredde på henholdsvis 1200 mm og 1700 mm. Den anvendes til validering af procesparametre og produktion af små serier; til kontinuerlige store ordrer vælges den relevante serieproduktionsmodel ud fra bredde og daglig produktionskapacitet.

06 Hvor bred kan en transfer være? Kan den tilpasses efter behov?

Standardbredderne er blandt andet 1200 mm og 1700 mm, men både bredden og tromlens dimensioner kan tilpasses efter bestilling. Tromlens bredde kan være op til 6 meter, og diameteren op til 2,5 meter.

07 Hvor lang tid tager det for maskinen at varme op? Er temperaturen stabil under produktionen?

Modeller med varmeledende olie (f.eks. ZS-BA1) kan opvarmes til 200 °C på ca. 45 minutter. De er udstyret med et automatisk alarmanlæg, der viser temperaturen i realtid og udløser en automatisk alarm ved overtemperatur, hvilket sikrer en forholdsvis stabil temperatur under kontinuerlig produktion.

08 Hvad er forbrugsmaterialerne til transfertryk? Skal tæppet udskiftes ofte?

De vigtigste forbrugsmaterialer er overførselspapir og tæppebånd. Papiret er engangsbrug, mens tæppebåndet skal udskiftes med jævne mellemrum. ZS-BA1 anvender et tæppe fremstillet af DuPont-materialer med en tykkelse på 10 mm, og udskiftningsintervallet afhænger af produktionsmængden og vedligeholdelsen.

09 Hvor bred kan en serieproduceret model blive?

Tøjversionen ZS-BA er 1700 / 1900 mm, mens professionelversionen ZS-BB dækker 1300–3300 mm, luksusversionen ZS-BC er 2000 mm, den ekstra brede version ZS-BF når op på 3300 mm, og den digitale luksusversion ZS-BD er 2200 mm.

10 Hvilket niveau kan hastigheden og produktionsmængden nå for serietilvirkede modeller?

Serienproducerede modeller har hastigheder fra 90 m/h til 1600 m/h. Den luksuriøse udgave, ZS-BC, har en tophastighed på 1600 m/h, mens den digitale luksusudgave, ZS-BD, har en tophastighed på 2000 m/h. Den faktiske produktion afhænger dog af stoffet og mønsteret.

11 Tromlerne findes i forskellige størrelser – hvordan vælger man den rigtige diameter?

Tromlediameterne spænder fra 270 mm til 1500 mm: I tøjversionen og den professionelle version er de mest almindelige størrelser 270–800 mm, luksusmodellen ZS-BC fås i 800 / 1000 / 1200 mm, mens den digitale luksusmodel kan nå op på 1500 mm.

12 Har serietilvirkede modeller stor effekt? Hvilke krav stilles der til strømforsyning og opstillingssted?

Effekten på de seriefremstillede modeller varierer fra 13 kW til 146 kW, og de større modeller kører normalt på 380 V trefaset strøm. Inden bestillingen udarbejder vi en liste over krav til strømforsyning, strømfordeling og opstillingsplads for den pågældende model, og spændingen på udstyr til eksport kan tilpasses efter behov.
