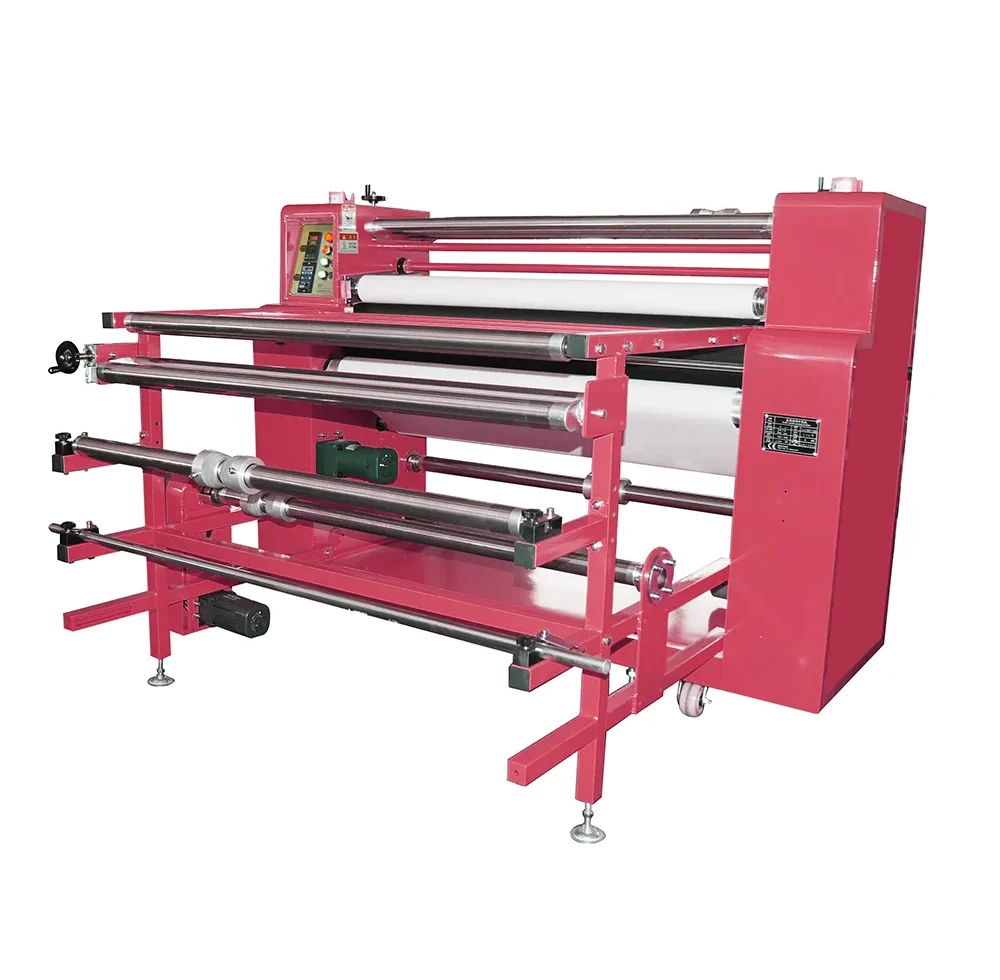

Sublimerings-tromle varmepresse (prøvetryksmaskine) ZS-BA1
Udstyrsmodel:ZS-BA1
ZS-BA1-sublimerings-rulleoverførselsmaskinen (prøvetryksmaskine) er udstyret med 10 mm hovedvægplader af præcisionsstål og er fremstillet ved hjælp af italiensk CNC-trådskæring. Den er udstyret med importerede rustfri stålvarmerør fra Taiwan, opvarmning via varmeledende olie og en filt af råmaterialer fra DuPont i USA. trommeldiameter på 200 mm, og den effektive transferbredde fås i to standardstørrelser: 1200 mm og 1700 mm. Maskinens effekt er 7 kW / 9 kW, og den kan opvarmes til 200 °C på ca. 45 minutter. Den er velegnet til termisk sublimeringstransfer af prøver og små serier på materialer som stof, tilskårne stykker, sko og hatte, kunsthåndværk, gaver og lignende materialer til prøveproduktion og småserieproduktion ved hjælp af termisk sublimeringstryk.
Rotationsvarmepresse til sublimering
Udformning af udstyr med udgangspunkt i konkrete produktionsmål
ZS-BA1 termosublimerings-trommeloverførselsmaskine (prøvetryksmaskine) anvendes til termosublimeringsoverførsel af prøvetryk og småserieproduktion på materialer såsom stofbaner, tilskårne stykker, sko og hatte, kunsthåndværk og gaver.Udstyret er fremstillet med 10 mm tykke hovedvægplader af præcisionsstål og italiensk CNC-trådskæring, udstyret med importerede rustfri varmerør fra Taiwan, et opvarmningssystem med varmeledende olie samt en filt af råmaterialer fra DuPont i USA. Tromlens diameter er 200 mm, og den effektive overførselsbredde fås i to standardstørrelser: 1200 mm og 1700 mm. Tromlens bredde og diameter kan også tilpasses efter kundens faktiske produktionsbehov.
Udstyrets fordele
- Hovedvægplader af præcisionsstål, CNC-bearbejdet:Hovedvægpladerne (el-skabet) er fremstillet af 10 mm tykke plader af præcisionsstål ved hjælp af italiensk CNC-trådskæringsteknologi, hvilket sikrer god strukturel stivhed og høj bearbejdningsnøjagtighed og dermed danner grundlaget for maskinens langsigtede, stabile drift.
- Importerede varmeelementer, hurtig opvarmning:Der anvendes importerede rustfri varmeelementer fra Taiwan samt varmeoverførende olie, som opvarmer olielaget direkte. Temperaturen kan nå op på 200 °C på ca. 45 minutter, hvilket forkorter ventetiden ved opstart og gør maskinen velegnet til prøveproduktion og små serier med hyppige skift mellem forskellige produktionsopgaver.
- Automatisk alarmanlæg:Det automatiske alarmanlæg viser den aktuelle temperatur i realtid. Når temperaturen overskrider den indstillede værdi, udsendes der automatisk et alarmsignal, og der vises en advarsel, hvilket gør det nemmere for operatøren at opdage afvigelser i tide og undgå, at for høj temperatur påvirker overførselsresultatet.
- DuPont-råmateriale-tæppe: Der anvendes et tæppe fremstillet af importeret DuPont-råmateriale fra USA med en tykkelse på 10 mm, hvilket sikrer et godt overførselsresultat og lang levetid og bidrager til at opretholde en stabil overførselskvalitet over lang tid.
- Kardanlejekonstruktion: Maskinen er udstyret med en ny type kardanlejer, der effektivt reducerer lejeslid, mindsker slitage på reservedele og mindsker omfanget af det daglige vedligeholdelsesarbejde.
- To standardbredder at vælge imellem:Den effektive overførselsbredde fås i to standardstørrelser, 1200 mm og 1700 mm, svarende til tromlernes faktiske bredde på henholdsvis 1360 mm og 1860 mm. Modellen kan vælges direkte ud fra stoffets bredde og prøvetrykbehov.
- Specifikationer kan tilpasses:Ud over standardmodellerne kan der efter kundens behov fremstilles specialmodeller med forskellige specifikationer, hvor tromlebredden kan nå op på 6 meter og tromlediameteren op på 2,5 meter, hvilket gør det nemmere at tilpasse konfigurationen til efterfølgende masseproduktionsmodeller.
Anvendelsesområder og anvendelsesscenarier
Denne maskine er velegnet til termisk sublimeringstryk på forskellige materialer, herunder stofbaner, tilskårne stykker, sko og hatte, kunsthåndværk og gaver. Den anvendes primært til procesprøvetryk før serieproduktion, ordrer med små partier og mange varianter samt prøvetryk på leveret materiale.Prototypemaskinen har et kompakt design og opvarmes hurtigt, hvilket gør den velegnet til brug i prototypestudier, prøverum og produktionslinjer med små serier. Gennem testtryk på faktiske stoffer og mønstre kan man på forhånd fastlægge procesparametre såsom temperatur, tryk, hastighed og spænding og derpå bestemme bredden og konfigurationen af maskinerne til masseproduktion, hvilket mindsker risikoen ved valg af udstyr til direkte masseproduktion.
Tekniske parametre
| Projekter | 1200 mm-model | 1700 mm-model |
|---|---|---|
| Betegnelse | Tromleoverførselsmaskine (prøvevarmepresse) | |
| Model | ZS-BA1 | |
| Tromlediameter | 200 mm | 200 mm |
| Effektiv overførselsbredde | 1200 mm | 1700 mm |
| Tromlens faktiske bredde | 1360 mm | 1860 mm |
| Opvarmningsmetode | Opvarmning med varmerør, opvarmning med varmebærende olie | |
| Materialer til fremstilling af tæpper | Importerede DuPont-råmaterialer | |
| Maskinens strøm | 25 A | 32 A |
| Maskinens effekt | 7 kW | 9 kW |
| Oprulningsmetode | 3 ud, 2 ind | 3 ud, 2 ind |
| Monteringsmål | 2400 × 1880 × 1050 mm | 2400×2180×1450 mm |
| Vægt | 550 kg | 650 kg |
Grundlæggende konfiguration
| Konfiguration | Beskrivelse |
|---|---|
| Kontrolpanel | Centralt styresystem, der viser den aktuelle temperatur i realtid og indstiller driftsparametre |
| Motor fra importeret mærke | Anvender motor fra importeret mærke, der leverer stabil kraft til tromlens rotation og materialetransport |
| Printkort | De elektriske komponenter er samlet på ét sted, hvilket letter inspektion og vedligeholdelse |
| Nødstopkontakt | Kan afbryde driften direkte i tilfælde af uregelmæssigheder, hvilket sikrer driftssikkerheden |
| Håndtag | Anvendes til manuel betjening og justering under udstyrets drift |
| Hovedvægplade | 10 mm stålplade af højkvalitetsstål, bearbejdet med italiensk CNC-trådskæring |
| Universallager | Reducerer lejeslid og mindsker slitage på komponenter |
Bemærkning:Ovenstående er standardmodelstørrelser. Der kan fremstilles forskellige specifikationer efter kundens behov, med en tromlebredde på op til 6 meter og en tromlediameter på op til 2,5 meter, for at tilbyde kunderne passende og praktiske konfigurationsløsninger. De endelige parametre fastlægges i henhold til den tekniske bekræftelse og kontrakten.
Betjenings- og sikkerhedsvejledning
Anlægget opvarmes med varmeledende olie. Tromlen, varmerørene og oliekredsløbet har høje temperaturer under drift. Der skal bæres beskyttelseshandsker under betjening og rengøring, og det er strengt forbudt at røre direkte ved tromlen og komponenter i oliekredsløbet.Inden påfyldning, udtagning, udskiftning af tæpper eller justering af bredden skal anlægget først standses, og det skal kontrolleres, at tromlen er helt standset, og at temperaturen ligger inden for det sikre område. Anlæggets driftsstrøm er 25 A / 32 A, og det skal være pålideligt jordforbundet. Elskabet skal holdes tørt og rent, og ikke-fagfolk må ikke åbne det for vedligeholdelse. Når den automatiske alarmanordning udløser en overophedningsalarm, skal driften straks standses, og temperaturreguleringssystemet skal kontrolleres. Produktionen må først genoptages, når det er bekræftet, at fejlen er udbedret.Der skal dagligt foretages kontrol i henhold til manualens anvisninger af varmebæreroliens niveau, ledningsforbindelserne til varmeelementerne, smøringen af kardanleddene og tilstanden af nødstopkontakten. Hvis der konstateres olieudslip, unormale lyde eller unormale temperatursvingninger, skal maskinen straks standses og repareres.
Anbefalinger til modelvalg
Ved valg af model skal man først fastlægge det maksimale format, der skal trykkes på: Til almindelige små prøver og mellemstore stoffer kan man vælge 1200 mm-modellen, som har en effektiv overførselsbredde på 1200 mm, en faktisk tromlebredde på 1360 mm, en strømforbrug på 25 A, en effekt på 7 kW, en vægt på 550 kg,monteringsmål 2400 × 1880 × 1050 mm;hvis der skal dækkes stof med en bredde på op til 1700 mm, anbefales det at vælge 1700 mm-modellen, som har en faktisk tromlebredde på 1860 mm, en strømforbrug på 32 A, en effekt på 9 kW, en vægt på 650 kg og installationsmål, der tilsvarende øges til 2400 × 2180 × 1450 mm.Hvis den efterfølgende serieproduktion omfatter bredder, der overskrider ovenstående intervaller, kan der bestilles specialfremstillede modeller efter behov, hvor tromlebredden kan nå op på 6 meter og tromlediameteren op på 2,5 meter. Derudover skal det kontrolleres, om værkstedets strømforsyning kan dække effektkravene på 7 kW / 9 kW og strømkravene på 25 A / 32 A. Der skal afsættes plads til opstilling af udstyret og til indføring af materialer, og det skal sikres, at ventilationsforholdene i værkstedet opfylder kravene til brug af varmeolieopvarmningsudstyr.
Anvendelsesområde
Termosublimerings-trommevarmepressen (prøvevarmepresse) ZS-BA1 er velegnet til termosublimerings-transferbehandling af forskellige materialer, herunder stofbaner, tilskårne stykker, sko og hatte, kunsthåndværk og gaver. Den anvendes primært til procesprøvetryk før serieproduktion samt til små serier med mange forskellige varianter.Med en tromle på 200 mm, to effektive overførselsbredder på henholdsvis 1200 mm og 1700 mm samt to effektkonfigurationer på 7 kW og 9 kW kan maskinen dække behovet for validering af almindelige stoffer og procesparametre;I kombination med importerede varmeelementer af rustfrit stål fra Taiwan, opvarmning med varmeledende olie og DuPont-råmaterialetuller kan prøvetryk udføres på kort tid, hvilket hjælper kunderne med at bekræfte procesbetingelser såsom temperatur, tryk, hastighed og spænding, inden de investerer i udstyr til masseproduktion.
Hvis du har brug for at bekræfte den effektive overførselsbredde, tromlediameter, effektkonfiguration og monteringsmål for termosublimerings-tromleoverførselsmaskinen (prøvetryksmaskinen), kan du se produktkategorien fortermosublimerings-tromleoverførselsmaskinereller seZS-BA termotransfer-trommelprinter (beklædningsudgave)for at se modeller til masseproduktion. Du kan ogsåkontakte osfor at få rådgivning om modelvalg, prøvetryk og tilbud.
Konfigureret med henblik på stabil masseproduktion
- 10 mm tykke hovedvægplader af finstål, bearbejdet med italiensk CNC-trådskæring. Importerede rustfri varmerør fra Taiwan med varmeledende olie, opvarmes til 200 °C på ca. 45 minutter. Automatisk alarmanlæg viser temperaturen i realtid og udløser automatisk alarm ved overtemperatur. Varmefilt af råmaterialer fra DuPont, USA, 10 mm tykt, godt overførselsresultat. Nye universalled, der reducerer slid og slitage på komponenter. Effektiv overførselsbredde på 1200 mm / 1700 mm i to standardstørrelser. Rullebredde (op til 6 meter) og rullediameter (op til 2,5 meter) kan tilpasses efter behov.
Tilpas processen efter materialets egenskaber
Udvidelse af moduler i henhold til produktlinjens krav
Ofte stillede spørgsmål om »Rotationsvarmepresse til sublimering«
01 Er I en fabrik eller en handelsvirksomhed?
Vi er en producent af trykudstyr med base i Dongguan, Guangdong, der blev grundlagt i 2003. Forskning og udvikling, præcisionsbearbejdning, samling og idriftsættelse foregår alt sammen på vores egen fabrik, og vores udstyr er blevet eksporteret til 83 lande og regioner.
02 Hvordan vælger man mellem sublimeringstransfer og digitaltryk?
Sublimeringstryk med tromle er velegnet til kontinuerlig masseproduktion af tekstiler af syntetiske fibre, da det giver en høj gengivelsesgrad af mønstre, stabile farver og lave enhedsomkostninger. Ved små ordrer med mange forskellige mønstre kan man overveje digitaltryk. Send os stoffet og mønstrene, så giver vi jer nogle sammenlignende anbefalinger.
03 Er det muligt at lave en prøve først for at kontrollere fremgangsmåden?
Det kan vi godt. Send os stoffet og mønsteret, så laver vi en prøve på den relevante maskine og giver dig parametre som temperatur, tryk og hastighed samt en prøve af det trykte stof. Når du har godkendt trykresultatet, fastlægger vi, hvilken maskine der skal bruges.
04 Kan bredden, hastigheden og produktionskapaciteten tilpasses?
Ja. Bredde, hastighed, spændingsregulering samt konfigurationerne for afvikling, sporskorrektion og oprulning kan alle tilpasses efter stoffets egenskaber og produktionsmålene.
05 Hvad er forskellen på en prøveproduktionsmaskine og en serieproduktionsmaskine, og hvordan vælger man den rigtige?
ZS-BA1-prøvetryksmaskinen har en tromlediameter på 200 mm og fås i to udgaver med en effektiv bredde på henholdsvis 1200 mm og 1700 mm. Den anvendes til validering af procesparametre og produktion af små serier; til kontinuerlige store ordrer vælges den relevante serieproduktionsmodel ud fra bredde og daglig produktionskapacitet.
06 Hvor bred kan en transfer være? Kan den tilpasses efter behov?
Standardbredderne er blandt andet 1200 mm og 1700 mm, men både bredden og tromlens dimensioner kan tilpasses efter bestilling. Tromlens bredde kan være op til 6 meter, og diameteren op til 2,5 meter.
07 Hvor lang tid tager det for maskinen at varme op? Er temperaturen stabil under produktionen?
Modeller med varmeledende olie (f.eks. ZS-BA1) kan opvarmes til 200 °C på ca. 45 minutter. De er udstyret med et automatisk alarmanlæg, der viser temperaturen i realtid og udløser en automatisk alarm ved overtemperatur, hvilket sikrer en forholdsvis stabil temperatur under kontinuerlig produktion.
08 Hvad er forbrugsmaterialerne til transfertryk? Skal tæppet udskiftes ofte?
De vigtigste forbrugsmaterialer er overførselspapir og tæppebånd. Papiret er engangsbrug, mens tæppebåndet skal udskiftes med jævne mellemrum. ZS-BA1 anvender et tæppe fremstillet af DuPont-materialer med en tykkelse på 10 mm, og udskiftningsintervallet afhænger af produktionsmængden og vedligeholdelsen.
09 Hvor bred kan en serieproduceret model blive?
Tøjversionen ZS-BA er 1700 / 1900 mm, mens professionelversionen ZS-BB dækker 1300–3300 mm, luksusversionen ZS-BC er 2000 mm, den ekstra brede version ZS-BF når op på 3300 mm, og den digitale luksusversion ZS-BD er 2200 mm.
10 Hvilket niveau kan hastigheden og produktionsmængden nå for serietilvirkede modeller?
Serienproducerede modeller har hastigheder fra 90 m/h til 1600 m/h. Den luksuriøse udgave, ZS-BC, har en tophastighed på 1600 m/h, mens den digitale luksusudgave, ZS-BD, har en tophastighed på 2000 m/h. Den faktiske produktion afhænger dog af stoffet og mønsteret.
11 Tromlerne findes i forskellige størrelser – hvordan vælger man den rigtige diameter?
Tromlediameterne spænder fra 270 mm til 1500 mm: I tøjversionen og den professionelle version er de mest almindelige størrelser 270–800 mm, luksusmodellen ZS-BC fås i 800 / 1000 / 1200 mm, mens den digitale luksusmodel kan nå op på 1500 mm.
12 Har serietilvirkede modeller stor effekt? Hvilke krav stilles der til strømforsyning og opstillingssted?
Effekten på de seriefremstillede modeller varierer fra 13 kW til 146 kW, og de større modeller kører normalt på 380 V trefaset strøm. Inden bestillingen udarbejder vi en liste over krav til strømforsyning, strømfordeling og opstillingsplads for den pågældende model, og spændingen på udstyr til eksport kan tilpasses efter behov.
