Termotransferový lis

Plně automatický pneumatický dvoupozicový stroj na termotransferový tisk s posuvným mechanismem

Plně automatický pneumatický dvoupozicový termotransferový stroj s posuvným mechanismem využívá programovatelné řízení PLC, pneumatické lisování a dvoupozicovou konstrukci. Je k dispozici ve velikostech 38 × 38, 40 × 60, 60 × 80 a 70 × 90 cm, s výkonem 2,2–5 kW, teplotu 0–399 °C, čas 0–999 s a tlak 0–8 kg/cm². Podporuje ruční, krokový i plně automatický režim a je vhodný pro sériovou termotransferovou potisk oděvních dílů a plochých výrobků.

Rozměry obrobku38×38 / 40×60 / 60×80 / 70×90 cm

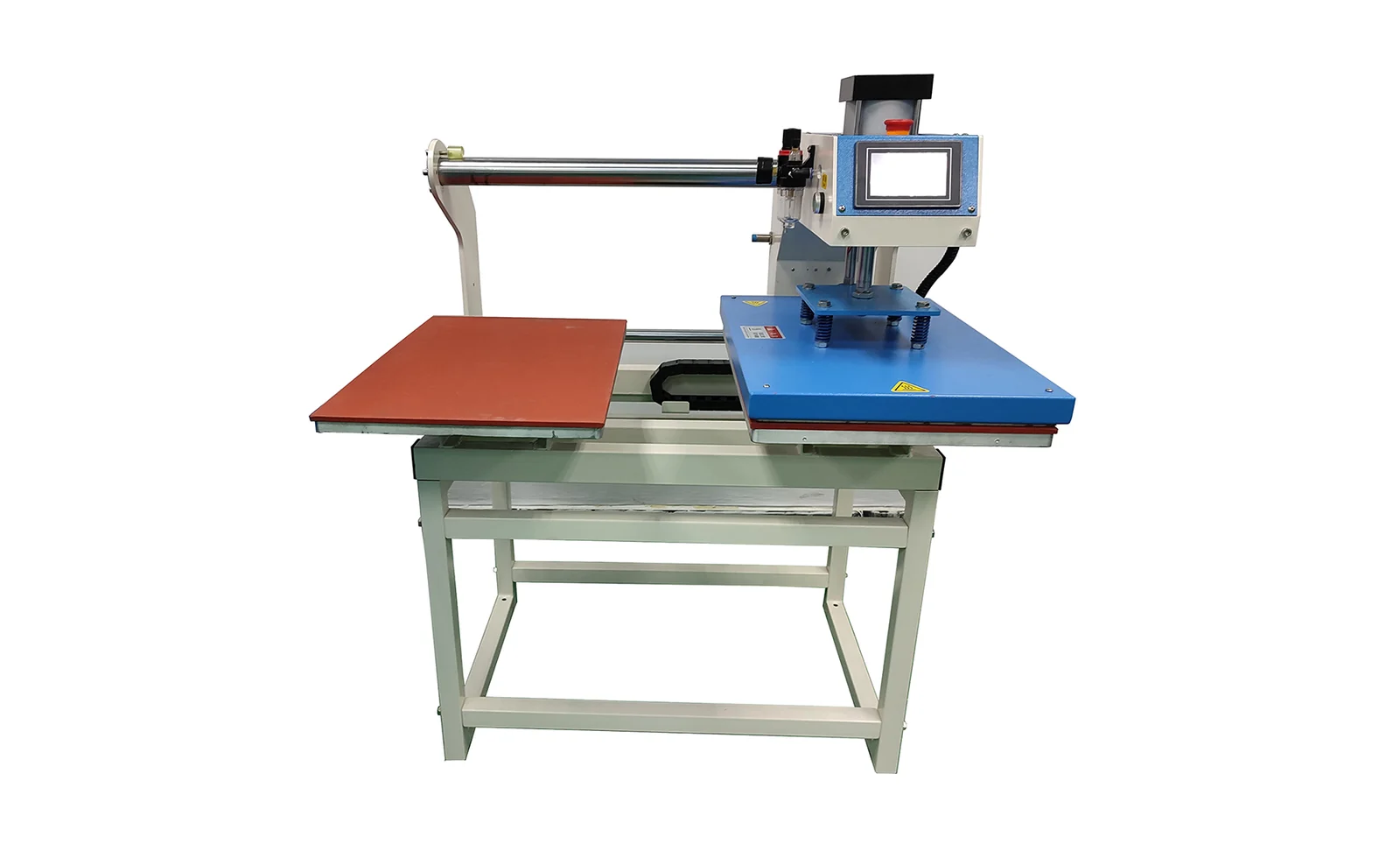

Plně automatický pneumatický dvojitý lis s posuvným mechanismem, formáty 38×38 až 70×90 cm, kompletní zařízení Termotransferový lis
Přehled zařízení

Návrh zařízení s ohledem na konkrétní výrobní cíle

Plně automatický pneumatický dvoupolohový termotransferový stroj s posuvným mechanismem je zařízení pro kontinuální termotransfer s řízením pomocí PLC a pneumatickým lisovacím systémem, které je vhodné pro sériovou výrobu potisků na hotových oděvech, oděvních střihových dílech a plochých výrobcích.Zařízení je k dispozici ve čtyřech rozměrech: 38 × 38 cm, 40 × 60 cm, 60 × 80 cm a 70 × 90 cm, s výkonem 2,2 kW, 3,5 kW, 3,8 kW a 5 kW, teplotním rozsahem 0–399 °C,časový rozsah 0–999 s, pracovní tlak 0–8 kg/cm² a podporuje tři provozní režimy: ruční, bodový a plně automatický.

Výhody zařízení

  1. Programovatelné řízení PLC a funkce počítání:Řídicí systém PLC podporuje nastavení parametrů a počítání produkce, což usnadňuje správu hromadných objednávek, řízení rytmu výrobního procesu a zaznamenávání objemu výroby.
  2. Tři provozní režimy: ruční, impulsní a plně automatický:Provozní režim lze přepínat podle potřeb při výrobě vzorků, ladění a sériové výroby, čímž se zajišťuje flexibilita obsluhy i automatizovaná výroba.
  3. Pneumatické lisování, stabilní tlak:Pneumatický válec zajišťuje stabilní výkon a umožňuje nastavení tlaku podle požadavků na různé materiály a vzory, čímž se snižují výkyvy způsobené ručním přitlačováním.
  4. Nastavení tlaku 0–8 kg/cm²:Pracovní tlak lze nastavit v rozmezí 0–8 kg/cm², což je vhodné pro textilie různé tloušťky, fólie pro termotransfer a média pro termotransferový tisk.
  5. V-tvarová základna a práce na dvou pracovištích:Pracovní stůl je vybaven V-tvarovou základnou, která umožňuje potisk z obou stran, a díky střídání vkládání materiálu a lisování na dvou pracovištích se zkracuje čekací doba.
  6. Automatická senzorová ochrana:Zařízení je vybaveno automatickým senzorovým spínačem; vzdálenost mezi senzorovou sondou a hlavou šroubu by měla být v rozmezí 2 mm; při překročení tohoto rozsahu se vyhřívací deska automaticky nesníží, což pomáhá snížit riziko nesprávné obsluhy.

Vhodné odvětví a oblasti použití

Tento stroj je vhodný pro plochý termotransfer a tepelný potisk oděvních látek, jako jsou bavlněné tkaniny, směsové tkaniny a syntetická vlákna. Lze jej použít ke zpracování triček, mikin, pracovních oděvů, sportovního oblečení, oděvních dílů, plátěných tašek, zavazadel a dalších plochých výrobků.Řízení pomocí PLC, pneumatické lisování a konstrukce se dvěma pracovními stanicemi jsou vhodné pro dílny zabývající se termotransferovým potiskem, které vyžadují stabilní tlak, nepřetržitou výrobu a správu hromadných zakázek. Různé materiály mají odlišné požadavky na teplotu, tlak a dobu zpracování; před zahájením sériové výroby doporučujeme provést zkušební potisk na stejném materiálu a stejném transferovém médiu.

Technické parametry

Plocha pro potisk Napětí Příkon Teplotní rozsah Časový rozsah Pracovní tlak
38 × 38 cm 220 V / 110 V 2,2 kW 0–399 °C 0–999 s 0–8 kg/cm²
40 × 60 cm 220 V / 110 V 3,5 kW 0–399 °C 0–999 s 0–8 kg/cm²
60 × 80 cm 220 V / 110 V 3,8 kW 0–399 °C 0–999 s 0–8 kg/cm²
70 × 90 cm 220 V / 380 V 5 kW 0–399 °C 0–999 s 0–8 kg/cm²

Poznámka:Výše uvedené parametry slouží jako orientační údaje pro standardní konfiguraci. Napětí, výkon, způsob řízení, konfigurace pracovního stolu a rozsah tlaku se mohou lišit v závislosti na konkrétním řešení na míru. Konečné parametry se řídí technickým potvrzením a smlouvou.

Pokyny k obsluze a bezpečnosti

Před použitím funkce automatického snímání je třeba se ujistit, že vzdálenost mezi snímací sondou a hlavou šroubu je v rozmezí 2 mm. Pokud sonda překročí účinný snímací rozsah, topná deska se automaticky nesníží. Před zahájením sériové výroby je třeba provést zkoušky tlaku plynu, tlaku, teploty a času a ověřit, zda jsou tlačítko nouzového zastavení, zdroj plynu a zpracovací mechanismus v normálním stavu.

Doporučení pro výběr modelu

Pro běžná trička, mikiny a malé až středně velké střihy lze upřednostnit rozměry 38 × 38 cm nebo 40 × 60 cm; v případě potřeby zpracování větších střihů oděvů, kombinovaných vzorů nebo dílů tašek a kufrů lze zvolit rozměry 60 × 80 cm nebo 70 × 90 cm.Při výběru je třeba ověřit napětí v dílně, podmínky přívodu stlačeného vzduchu, plánovanou produkci, rozměry běžně používaných materiálů a prostor pro instalaci zařízení, aby bylo možné zvolit vhodný výkon a uspořádání se dvěma pracovními stanicemi.

Oblast použití

Tento stroj lze použít pro termotransferový potisk oděvů, lisování termotransferových fólií, personalizaci triček, potisk mikin, zpracování pracovních oděvů, přenos vzorů na sportovní oblečení, lisování oděvních dílů, výrobu plátěných tašek a zpracování dílů pro tašky a kufry a dalších plochých výrobků.Řízení pomocí PLC, automatické počítání a pneumatická výroba se dvěma pracovními stanicemi přispívají ke zvýšení stability nepřetržitého provozu a efektivity řízení hromadných zakázek.

Chcete-li ověřit specifikace, napětí, požadavky na zdroj stlačeného vzduchu a konfiguraci pracovních stanic plně automatického pneumatického dvoustanicového lisovacího stroje s posuvem nahoru, můžete si prohlédnoutkategorii produktů lisovacích strojů nebosi prohlédnoutplně automatický čtyřstanicový lisovací stroj, dvoustanicový lisovací stroj s posuvem nahoru,ruční lis na termotransfer ZS-SY. Můžetese také obrátit na nása požádat o doporučení při výběru modelu, zkušební tisk a cenovou nabídku.

Hlavní přednosti

Konfigurace pro stabilní sériovou výrobu

  • Programovatelné řízení PLC a funkce počítání kusů; tři provozní režimy: ruční, bodový a plně automatický; pneumatické lisování s rovnoměrným tlakem; nastavitelný pracovní tlak 0–8 kg/cm²; rozměry 38×38, 40 × 60, 60 × 80, 70 × 90 cm; konfigurace výkonu 2,2 kW, 3,5 kW, 3,8 kW, 5 kW; V-tvarová základna umožňující oboustranný potisk; automatický senzorový spínač a ochrana proti neúmyslnému stlačení vyhřívací desky
Vhodné materiály a použití

Přizpůsobení procesu vlastnostem materiálu

  • Termotransfer na trička, potisk mikin, výroba pracovních oděvů, přenos vzorů na sportovní oblečení, termotransfer na střihy oděvů, výroba plátěných tašek, zpracování dílů na tašky a kufry, kontinuální termotransfer na ploché výrobky, sériová výroba termotransferu, oboustranný potisk
Volitelné konfigurace

Rozšíření modulů podle požadavků výrobní linky

01Řízení pomocí programu PLC, funkce počítání kusů, přepínání mezi ručním, bodovým a plně automatickým režimem, stabilní pneumatické tlakování, nastavení tlaku 0–8 kg/cm², nastavení teploty 0–399 °C, nastavení času 0–999 s, střídavý provoz na dvou pracovištích, automatické senzorové řízení
Často kladené otázky

Často kladené otázky týkající se „Termotransferový lis“

Prohlédněte si tuto řadu zařízení
01 Jste výrobní závod nebo obchodní společnost?

Jsme výrobcem tiskového zařízení se sídlem v Dongguan v provincii Guangdong. Společnost byla založena v roce 2003 a veškerý výzkum a vývoj, přesné obrábění, montáž i zkoušky provádíme ve vlastním závodě. Naše zařízení již vyvážíme do 83 zemí a regionů.

02 Jak si vybrat mezi sublimačním válcovým přenosem a digitálním potiskem?

Sublimační transfer pomocí válce je vhodný pro sériovou výrobu textilií z umělých vláken; vyznačuje se vysokou věrností reprodukce vzorů, stabilními barvami a nízkými jednotkovými náklady; u malých sérií s více vzory lze zvážit digitální řešení. Zašlete nám vzorky látek a vzorů a my vám poskytneme srovnávací doporučení.

03 Je možné nejprve vyrobit vzorek a ověřit tak výrobní postup?

Ano. Zašlete nám látku a vzor, my vyhotovíme vzorek na příslušném stroji, poskytneme vám parametry jako teplotu, tlak a rychlost spolu se vzorovým kusem látky. Až po ověření výsledku přenosu se rozhodneme pro konkrétní model stroje.

04 Lze šířku pásu, rychlost a výrobní kapacitu přizpůsobit na míru?

Ano. Šířku pásu, rychlost, regulaci napětí i konfiguraci odvíjení, vyrovnávání a navíjení lze přizpůsobit vlastnostem tkaniny a cílovým výrobním kapacitám.

05 Jak si vybrat ruční, pneumatický nebo elektrický termotransferový lis?

Výběr podle objemu objednávek a mzdových nákladů: Ruční model ZS-SY vyžaduje nízké investice a je vhodný pro malosériovou výrobu s velkým počtem variant; pneumatické a elektrické modely s výškovým posuvem se vyznačují stabilním tlakem a vysokou kadencí a ve verzi se dvěma nebo čtyřmi pracovními stanicemi jsou vhodnější pro nepřetržitou sériovou výrobu.

06 Jaké jsou praktické výhody dvou a čtyř pracovních stanic?

Zatímco na jedné pracovní stanici probíhá lisování, na druhé lze provádět nakládání materiálu, čímž se využije čekací doba a zlepší se tak jak výkon, tak i konzistence.

07 V čem spočívá rozdíl mezi jednostranným dvoupozicovým a oboustranným dvoupozicovým termotransferovým tiskovým strojem?

U jednostranných modelů se žehlí vždy jedna strana; u oboustranných modelů lze najednou zpracovat obě strany, což je vhodné pro výrobky, jako jsou štítky na límcích, stužky a ponožky, u nichž je vzor potřebný na obou stranách.

08 Jak si vybrat mezi plochým termotransferovým tiskárnem a válcovým termotransferovým tiskárnem?

Ploché termotransferové tiskárny pro látkové kusy, střihy oděvů a hotové oděvy; pro kontinuální výrobu z rolí látky se používají válcové termotransferové tiskárny, přičemž tyto dva postupy se často kombinují.
