เครื่องรีดร้อนแบบซับลิเมชัน

เครื่องรีดร้อนแบบซับลิเมชัน ZS1908-K

รุ่นอุปกรณ์:ZS1908-K

เครื่องรีดร้อนแบบซับลิเมชัน ZS1908-K มีความกว้างการพิมพ์ 1,850 มม. และติดตั้งหัวพิมพ์ Epson i3200 จำนวน 8 หัว ด้วยความเร็วสูงสุด 320 m²/h ในโหมดพิมพ์ครั้งเดียว เครื่องนี้มาพร้อมระบบป้อนและเก็บผ้าอัตโนมัติ ระบบอบแห้งด้วยแสงอินฟราเรดแบบอิสระ และระบบควบคุมอุณหภูมิอัจฉริยะ ทำให้เหมาะสำหรับการพิมพ์ซับลิเมชันแบบต่อเนื่องปริมาณสูงและความเร็วสูงบนผ้าสังเคราะห์และชิ้นผ้าตัดสำเร็จรูป

ความกว้างสูงสุดของเว็บ1850 mm

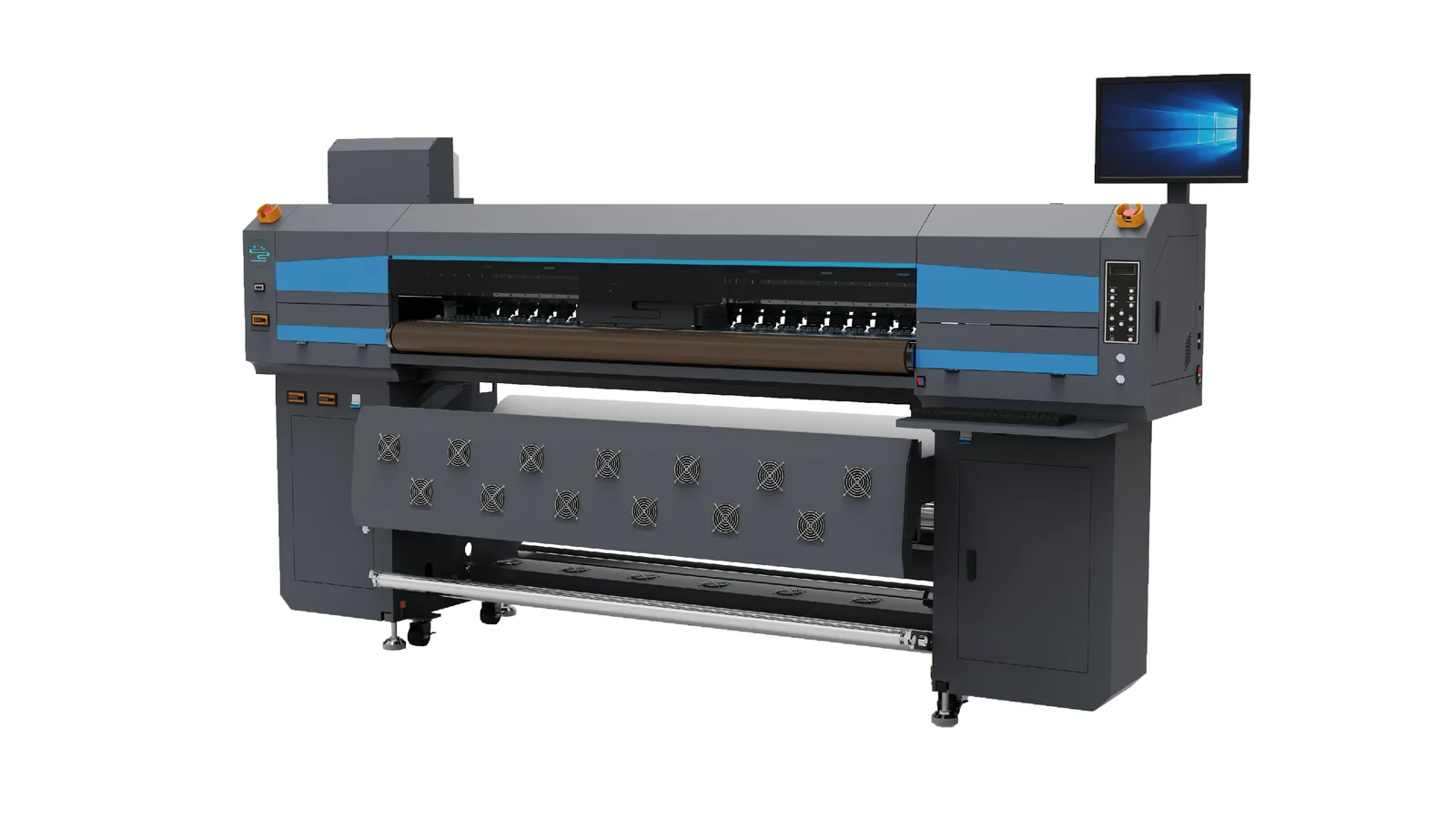

เครื่องพิมพ์ซับลิเมชัน ZS1908-K: อุปกรณ์พิมพ์ซับลิเมชันดิจิทัลแบบกว้างความเร็วสูง 8 หัวพิมพ์ เครื่องรีดร้อนแบบซับลิเมชัน
ภาพรวมของอุปกรณ์

การออกแบบอุปกรณ์เพื่อบรรลุเป้าหมายการผลิตจริง

เครื่องรีดร้อนซับลิเมชัน ZS1908-K เป็นระบบพิมพ์ซับลิเมชันดิจิทัลแบบกว้างและเร็วสูง ด้วยความกว้างการพิมพ์ 1,850 มม. เครื่องนี้ติดตั้งหัวพิมพ์ Epson i3200 จำนวน 8 หัว ซึ่งมีความแม่นยำสูงและพิมพ์ได้เร็วสูง ทำให้สามารถพิมพ์ได้เร็วสูงสุด 320 ม²/ชั่วโมง ในโหมดพิมพ์ครั้งเดียวเครื่องนี้มาพร้อมระบบป้อนและเก็บวัสดุอัตโนมัติ ระบบทำความร้อน ระบบอบแห้งด้วยรังสีอินฟราเรดแบบอิสระ และระบบควบคุมอุณหภูมิอัจฉริยะ ทำให้เหมาะสำหรับการพิมพ์ซับลิเมชันแบบต่อเนื่องปริมาณมากและความเร็วสูงบนผ้าสังเคราะห์ ชิ้นผ้าตัดสำเร็จรูป และวัสดุประเภทอื่นที่คล้ายกัน

คุณสมบัติของเครื่อง

  1. หัวพิมพ์ความแม่นยำสูง 8 หัว:เครื่องนี้ติดตั้งหัวพิมพ์ Epson i3200-A1 ความแม่นยำสูงและความเร็วสูง 8 หัว ทำให้สามารถพิมพ์ได้เร็วสูงสุด 320 m²/h ในโหมดความเร็วสูง 1-pass ซึ่งเหมาะสำหรับการผลิตต่อเนื่องในปริมาณมาก
  2. ระบบม้วนและคลายม้วนด้วยแรงดันอากาศแบบทนทาน: ด้วยความสามารถรับน้ำหนักสูงและการควบคุมแรงตึงที่แม่นยำและเสถียร ระบบนี้รับประกันว่าม้วนที่พิมพ์แล้วจะถูกม้วนให้เรียบและคลายออกด้วยความเร็วที่สม่ำเสมอ ซึ่งช่วยเพิ่มคุณภาพของผลิตภัณฑ์ที่พิมพ์และประสิทธิภาพการผลิต
  3. รางนำทางแบบเงียบที่นำเข้า: ใช้รางนำทางเชิงเส้นแบบเงียบและสไลเดอร์ THK ที่นำเข้าจากต่างประเทศ เพื่อรับประกันการทำงานความเร็วสูงอย่างราบรื่นพร้อมระดับเสียงรบกวนต่ำ
  4. มอเตอร์เซอร์โวกำลังสูง: มอเตอร์เหล่านี้ให้กำลังเพียงพอเพื่อรองรับการทำงานความเร็วสูงอย่างต่อเนื่องเป็นเวลานาน
  5. คุณสมบัติความปลอดภัยมาตรฐานหลายอย่าง: ฟังก์ชันหลักที่มาพร้อมเป็นมาตรฐาน เช่น การแจ้งเตือนหมึกเหลือน้อย การป้องกันการชนของหัวพิมพ์ การตรวจจับกระดาษหมด และการทำความร้อนฐานหัวพิมพ์

รายละเอียดผลิตภัณฑ์

  • มอเตอร์เซอร์โวกำลังสูง: ให้กำลังที่มั่นคงสำหรับการป้อนวัสดุและเคลื่อนที่ของตัวเลื่อนด้วยความเร็วสูง
  • โซ่สายเคเบิลนำเข้าแบบเงียบ: รับประกันการจัดวางสายเคเบิลอย่างเป็นระเบียบ เสียงรบกวนขณะทำงานต่ำ และอายุการใช้งานที่ยาวนาน
  • แพลตฟอร์มทำความสะอาดแบบแม่นยำ: ช่วยให้การทำความสะอาดประจำวันและการบำรุงรักษาหัวฉีดเป็นไปอย่างสะดวก ลดเวลาหยุดทำงาน
  • รางนำ THK นำเข้า:รับประกันความแม่นยำที่มั่นคงระหว่างการทำงานความเร็วสูง พร้อมการสึกหรอที่น้อยที่สุด
  • ลูกกลิ้งกดปรับได้ 3 ระดับ:สามารถปรับแรงกดได้ 3 ระดับตามความหนาของวัสดุ เพื่อรับประกันการป้อนวัสดุที่ราบรื่นยิ่งขึ้น

คุณสมบัติอื่นๆ

  • ระบบป้อนและรับวัสดุอัตโนมัติ
  • ระบบทำความร้อน + การอบแห้งด้วยอินฟราเรดแบบอิสระ
  • ระบบควบคุมอุณหภูมิอัจฉริยะ
  • ระบบแสงบนแพลตฟอร์มการพิมพ์

การใช้งานที่เหมาะสม

  • การพิมพ์บนเสื้อผ้าพร้อมสวมใส่ เช่น เสื้อยืดและชิ้นส่วนเสื้อผ้า
  • การพิมพ์บนผ้าใช้ในบ้าน เช่น หมอนและปลอกหมอน
  • การพิมพ์บนผ้าสำหรับเป้สะพายหลังและกระเป๋าเดินทาง
  • การพิมพ์ต่อเนื่องปริมาณสูงบนผ้าใยสังเคราะห์และผ้าแบบม้วน

ข้อมูลทางเทคนิค

รุ่นเครื่อง 1908k (ZS1908-K)
ขนาดการพิมพ์ 1850 mm
ความสูงการพิมพ์ 2–5 mm (ปรับได้)
ประเภทหัวพิมพ์ EPSON i3200 (8 หัว)
ความเร็วการพิมพ์ 1 รอบ: 320 m²/h
2 รอบ: 205 m²/h
4 รอบ: 180 m²/h
ระบบบอร์ด บอร์ดหลัก Hansen / USB
ฟังก์ชันอื่น ๆ ระบบป้อนและเก็บวัสดุอัตโนมัติ
ระบบทำความร้อน + การอบแห้งด้วยอินฟราเรดแบบอิสระ
ระบบควบคุมอุณหภูมิอัจฉริยะ
ระบบไฟส่องพื้นพิมพ์
สภาพแวดล้อมการทำงาน อุณหภูมิการทำงานปกติ: 22–28 °C, ความชื้น: 40%–60%
ข้อกำหนดด้านพลังงาน AC 220/110 ±10, 50 Hz–60 Hz,8,500 W
น้ำหนักสุทธิ / น้ำหนักรวม 800 กก. / 860 กก.
ขนาด 3250 × 1130 × 1800 มม. (เมื่อบรรจุ: 3420 × 1150 × 1830 มม.)

เหมาะสำหรับสถานการณ์การผลิตใด

เครื่อง ZS1908-K ติดตั้งหัวพิมพ์ i3200-A1 จำนวน 8 หัว มีความกว้างการพิมพ์ประมาณ 1,850 mm และสามารถทำความเร็วตามค่ามาตรฐานได้สูงสุด 320 m²/h ในโหมด 1PASS เครื่องนี้มาพร้อมระบบโหลดและปลดม้วนอัตโนมัติ รวมถึงระบบอบแห้งด้วยรังสีอินฟราเรดแบบอิสระ ออกแบบมาสำหรับโรงงานผลิตที่มีข้อกำหนดปริมาณการผลิตต่อวันสูง และต้องการลดการเปลี่ยนม้วนและเวลาการรอคอยให้น้อยที่สุด

รุ่น/การกำหนดค่าของเครื่องนี้คือ ZS1908-K โดยมีความกว้างการพิมพ์ที่ใช้งานได้/ความกว้างการพิมพ์ 1,850 มม. และกำลังไฟฟ้า 8,500 Wการใช้งานทั่วไป ได้แก่ ผ้าเสื้อผ้าปริมาณมาก ผ้าใช้ในบ้าน ผ้าทำกระเป๋าเดินทาง และม้วนผ้าใยสังเคราะห์. เมื่อประเมินความเหมาะสม คุณควรพิจารณาผ้าชนิดเฉพาะของคุณ แบบพิมพ์ ปริมาณการสั่งซื้อ และอุปกรณ์หลังการพิมพ์ร่วมกัน; คุณไม่สามารถพึ่งพาความเร็วสูงสุดของเครื่องเพียงอย่างเดียวได้

ควรประเมินกำลังการผลิตอย่างไร?

โหมดการทำงานที่ระบุในเอกสารอุปกรณ์ ได้แก่: i3200 แบบ 8 หัว
โหมดความเร็วสูงสุดแบบ 1-pass
โหมดความเร็วสูง 2 pass
โหมดมาตรฐาน 4 pass
ความสูงการพิมพ์สามารถปรับได้ตั้งแต่ 2–5 มม. ความสามารถในการผลิตตามค่ามาตรฐานของเครื่องรีดร้อนแบบซับลิเมชันยังต้องพิจารณาถึงกระดาษถ่ายโอน หมึก การตั้งค่าสี อุณหภูมิและความชื้นในสภาพแวดล้อม รวมถึงความเร็วการถ่ายโอนของลูกกลิ้งในขั้นตอนถัดไป เพื่อรับประกันการผลิตอย่างต่อเนื่อง ความสามารถในการพิมพ์ควรสูงกว่าความสามารถในการผลิตที่เสถียรของกระบวนการถัดไปเล็กน้อย

กระบวนการสนับสนุนและค่าใช้จ่ายที่มักถูกมองข้าม

การพิมพ์ซับลิเมชันยังต้องการหมึกซับลิเมชันที่เข้ากันได้ กระดาษถ่ายโอน การตั้งค่าสี และเครื่องถ่ายโอนด้วยลูกกลิ้งในขั้นตอนถัดไปความเข้ากันได้ของวัสดุสิ้นเปลือง, การสูญเสียจากการพิมพ์ตัวอย่าง, การเปลี่ยนงาน, การบริโภคพลังงาน, การบำรุงรักษาหัวพิมพ์ และอัตราการเสียควรถูกนำมาคำนวณในต้นทุนการดำเนินงานที่แท้จริง; ไม่ควรเปรียบเทียบเพียงราคาเสนอของอุปกรณ์เท่านั้น

การติดตั้ง, การบำรุงรักษา และการยืนยันการจัดซื้อ

  • ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟฟ้า ณ สถานที่ติดตั้ง จำนวนเฟส การต่อสายดิน และกำลังวงจรสอดคล้องกับ8,500 W ของเครื่อง
  • โปรดให้ความสนใจเป็นพิเศษกับเส้นทางหมึก สภาพหัวพิมพ์ การตั้งค่าสี การแห้งของกระดาษ แรงตึงในการคลายและม้วนกลับ และความเสถียรในการพิมพ์ต่อเนื่อง
  • ตรวจสอบขนาดอุปกรณ์ เส้นทางเข้าถึง ความสามารถรับน้ำหนักของพื้น และพื้นที่ที่จำเป็นสำหรับการดำเนินงานและการบำรุงรักษา;สำหรับการผลิตในปริมาณมาก ต้องพิจารณาถึงสถานที่เก็บรักษาม้วนฟิล์มหรือม้วนกระดาษด้วย
  • เราให้บริการประเมินการเลือกรุ่นเครื่อง, การทดสอบตัวอย่าง, การติดตั้งและปรับระบบให้ทำงานได้, การฝึกอบรมผู้ปฏิบัติงาน, การจัดหาชิ้นส่วนสำรอง และบริการสนับสนุนทางเทคนิคในระยะยาว;รับประกัน 12 เดือนสำหรับเครื่องทั้งเครื่อง; ขอบเขตการรับประกันที่เฉพาะเจาะจงขึ้นอยู่กับสัญญาและเอกสารที่เกี่ยวข้อง

ข้อมูลที่แนะนำให้เตรียมไว้ก่อนการซื้อ

โปรดให้รายละเอียดเกี่ยวกับผ้าที่ใช้ทั่วไปและน้ำหนักต่อตารางเมตร (grammage) ขนาดผลิตภัณฑ์สำเร็จรูป รายละเอียดแบบพิมพ์ ปริมาณการผลิตต่อวันโดยประมาณ อุปกรณ์พิมพ์หรือถ่ายโอนที่มีอยู่ ระบบจ่ายไฟฟ้าในโรงงาน และพื้นที่ที่มีอยู่ หากเงื่อนไขเอื้ออำนวย ให้ดำเนินการสร้างต้นแบบและทดสอบการป้อนวัสดุแบบต่อเนื่องโดยใช้วัสดุจริง ก่อนที่จะกำหนดรุ่น ความกว้างการพิมพ์ และอุปกรณ์เสริมให้แน่นอน

อุปกรณ์และเอกสารที่เกี่ยวข้อง

จำนวนหัวพิมพ์และการตั้งค่าความเร็วจะส่งผลต่อกำลังการผลิตของอุปกรณ์; ก่อนการซื้อ ควรเลือกปัจจัยเหล่านี้โดยพิจารณาจากความกว้างของม้วนผ้าที่ใช้บ่อยที่สุด รายละเอียดการออกแบบ ความเร็วการถ่ายโอนหลังการพิมพ์ และโครงสร้างระบบจ่ายไฟฟ้าที่สถานที่ติดตั้ง

จุดแข็งหลัก

ได้รับการปรับแต่งเพื่อการผลิตจำนวนมากอย่างเสถียร

  • ติดตั้งหัวพิมพ์ Epson i3200-A1 8 หัว ที่มีความแม่นยำสูงและทำงานเร็ว
  • ความเร็วการพิมพ์สูงสุด 320 m²/h ในโหมดความเร็วสูงแบบ 1-pass
  • ระบบม้วนและคลายวัสดุด้วยระบบนิวเมติกแบบทนทาน ซึ่งรับประกันการควบคุมแรงตึงที่แม่นยำและเสถียร
  • ระบบป้อนและม้วนวัสดุอัตโนมัติ + ระบบทำความร้อนพร้อมระบบอบแห้งด้วยรังสีอินฟราเรดแบบอิสระ
  • รางนำเชิงเส้นและสไลเดอร์ THK ที่นำเข้าจากต่างประเทศแบบเงียบ
  • ลูกกลิ้งกดปรับได้ 3 ระดับ เพื่อการป้อนวัสดุที่ราบรื่นยิ่งขึ้น
วัสดุและแอปพลิเคชันที่เหมาะสม

การปรับกระบวนการให้สอดคล้องกับคุณสมบัติของวัสดุ

  • การพิมพ์บนเสื้อยืดและแบบผ้า
  • การพิมพ์บนผ้าใช้ในบ้าน เช่น หมอน
  • การพิมพ์บนผ้าสำหรับกระเป๋าเป้และกระเป๋าเดินทาง
  • การพิมพ์ต่อเนื่องปริมาณมากบนผ้าสังเคราะห์และผ้าแบบม้วน
ตัวเลือกการตั้งค่า

ขยายโมดูลให้สอดคล้องกับความต้องการของสายการผลิต

01i3200 การจัดวางหัวพิมพ์ 8 หัว02โหมดความเร็วสูงสุดแบบ 1 ครั้งผ่าน03โหมดความเร็วสูงแบบ 2 ครั้งผ่าน04โหมดมาตรฐานแบบ 4 ครั้งผ่าน05ความสูงการพิมพ์ปรับได้ตั้งแต่ 2–5 มม.
คำถามที่มักถูกถาม

คำถามที่มักถูกถามเกี่ยวกับ ‘เครื่องรีดร้อนแบบซับลิเมชัน’

ดูกลุ่มอุปกรณ์นี้
01 คุณเป็นผู้ผลิตหรือบริษัทค้าส่ง?

เราเป็นผู้ผลิตอุปกรณ์การพิมพ์ที่มีสำนักงานตั้งอยู่ที่เมืองตงกวน จังหวัดกวางตุ้ง ก่อตั้งขึ้นในปี 2003 เราดำเนินการวิจัยและพัฒนา การกลึงความแม่นยำ การประกอบ และการทดสอบระบบทั้งหมดภายในโรงงานของเราเอง และอุปกรณ์ของเราได้ถูกส่งออกไปยัง 83 ประเทศและภูมิภาค

02 คุณควรเลือกวิธีการพิมพ์แบบซับลิเมชันผ่านกลองหรือการพิมพ์ดิจิทัลอย่างไร?

การพิมพ์ด้วยวิธีซับลิเมชันแบบดรัมเหมาะสำหรับการผลิตผ้าจากเส้นใยสังเคราะห์ในปริมาณมากอย่างต่อเนื่อง โดยให้คุณภาพการพิมพ์ที่แม่นยำ สีสันสม่ำเสมอ และต้นทุนต่อหน่วยต่ำ ส่วนสำหรับคำสั่งซื้อในปริมาณน้อยที่มีหลายแบบพิมพ์ การพิมพ์ดิจิทัลอาจเป็นตัวเลือกที่เหมาะสม โปรดส่งผ้าและแบบพิมพ์มาให้เรา และเราจะให้คำแนะนำเปรียบเทียบที่เหมาะสม

03 สามารถผลิตต้นแบบก่อนเพื่อทดสอบกระบวนการได้หรือไม่?

ไม่มีปัญหาครับ โปรดส่งผ้าและแบบมาให้เรา เราจะผลิตตัวอย่างโดยใช้เครื่องที่เหมาะสม พร้อมทั้งระบุค่าต่างๆ เช่น อุณหภูมิ ความดัน และความเร็ว พร้อมทั้งส่งตัวอย่างผ้าไปด้วย เราจะกำหนดรุ่นเครื่องให้แน่ชัดหลังจากที่คุณยืนยันผลการถ่ายโอนแล้ว

04 สามารถปรับความกว้างของผ้า ความเร็ว และกำลังการผลิตได้หรือไม่?

ใช่ครับ ความกว้างของผ้า ความเร็ว การควบคุมแรงตึง รวมถึงการตั้งค่าการคลายม้วน การนำผ้า และการม้วนกลับ สามารถปรับให้เหมาะสมกับคุณสมบัติของผ้าและเป้าหมายกำลังการผลิตได้ทั้งหมด

05 ความแตกต่างระหว่างเครื่องรีดร้อนแบบซับลิเมชันและเครื่องรีดร้อนแบบถ่ายโอนด้วยดรัมคืออะไร?

เครื่องรีดร้อนแบบโรลเลอร์ทรานสเฟอร์รวมกระบวนการพิมพ์และการถ่ายโอนไว้ในเครื่องเดียว ทำให้สามารถผลิตผ้าสำเร็จรูปได้โดยตรง ส่วนเครื่องรีดร้อนแบบซับลิเมชันใช้กระบวนการสองขั้นตอน คือ ‘พิมพ์ลงบนกระดาษก่อน แล้วจึงกดด้วยความร้อน’ ทำให้เครื่องนี้เหมาะกว่าสำหรับชิ้นผ้าที่ตัดไว้แล้วและล็อตผลิตขนาดเล็กที่มีหลายแบบพิมพ์

06 ควรเลือกเครื่องรีดร้อนแบบซับลิเมชันรุ่น ZS-1902, ZS1904-K, ZS1908-K และ ZS2016 อย่างไร?

แบ่งออกเป็นสี่ประเภทตามกำลังการผลิต: ZS-1902 แบบสองหัว 1800 มม. (4 รอบ, 39 ม²/ชั่วโมง), ZS1904-K แบบสี่หัว 1850 มม. (115 ม²/ชั่วโมง), ZS1908-K, 8 หัว, 1,850 mm (320 m²/h), ZS2016, 16 หัว, 1,900 mm (560 m²/h).

07 การพิมพ์ด้วยเทคนิคการซับลิเมชันนั้นทนต่อการซักได้หรือไม่?

การพิมพ์แบบซับลิเมชัน (Sublimation printing) คือกระบวนการที่สีย้อมซึมเข้าไปในเส้นใยเพื่อสร้างสีที่อุณหภูมิสูง แทนที่จะสร้างชั้นสีเพียงบนผิวหน้าเท่านั้น ดังนั้น วิธีการพิมพ์นี้จึงมีความทนทานต่อการซักและการถูที่ดีกว่าการพิมพ์แบบผิวหน้า โดยระดับความทนทานที่เฉพาะเจาะจงจะขึ้นอยู่กับชนิดของผ้า ปริมาณหมึก และพารามิเตอร์การกดด้วยความร้อน ซึ่งต้องผ่านการทดสอบตัวอย่างจริงเพื่อยืนยัน

08 เครื่องรีดร้อนแบบซับลิเมชันสีต้องการวัสดุสิ้นเปลืองอะไรบ้าง?

สามารถใช้ร่วมกับหมึกซับลิเมชัน (แบบมาตรฐาน / ความเข้มข้นสูง / ความเข้มข้นสูงมาก) และกระดาษถ่ายซับลิเมชัน; หลังจากพิมพ์แล้ว กระดาษจะถูกกดด้วยความร้อนลงบนผ้าโดยใช้เครื่องถ่ายแบบลูกกลิ้งหรือเครื่องกดความร้อน

09 เครื่องรีดร้อนแบบซับลิเมชันสามารถใช้ร่วมกับเครื่องรีดร้อนแบบโรตารีและเครื่องรีดร้อนแบบถ่ายความร้อนได้หรือไม่?

ใช่ครับ เครื่องรีดร้อนมีหน้าที่พิมพ์แบบลงบนกระดาษถ่ายโอน ส่วนเครื่องกดความร้อนแบบลูกกลิ้งหรือเครื่องกดความร้อนแบบโต๊ะมีหน้าที่กดความร้อน; สามารถจัดตั้งสายการผลิตครบวงจรได้ตามชนิดผ้าและกระบวนการผลิตของคุณ
