เครื่องรีดร้อนแบบซับลิเมชัน

เครื่องรีดร้อนซับลิเมชัน ZS-1902

รุ่นอุปกรณ์:ZS-1902

เครื่องรีดร้อนซับลิเมชัน ZS-1902 มีความกว้างการพิมพ์ 1,800 มม. และมีให้เลือกใช้หัวพิมพ์ i3200 หรือ i1600 ด้วยความเร็วพิมพ์สูงสุด 39 m²/h ในโหมด 4-pass เครื่องนี้มาพร้อมระบบป้อนและรับผ้าแบบแรงดันอากาศสำหรับงานหนัก และโต๊ะสุญญากาศที่ออกแบบมาโดยเฉพาะสำหรับการพิมพ์ จึงเหมาะสำหรับการพิมพ์ซับลิเมชันแบบต่อเนื่องบนเส้นใยสังเคราะห์และชิ้นผ้าตัดสำเร็จรูป

ความกว้างสูงสุดของเว็บ1800 mm

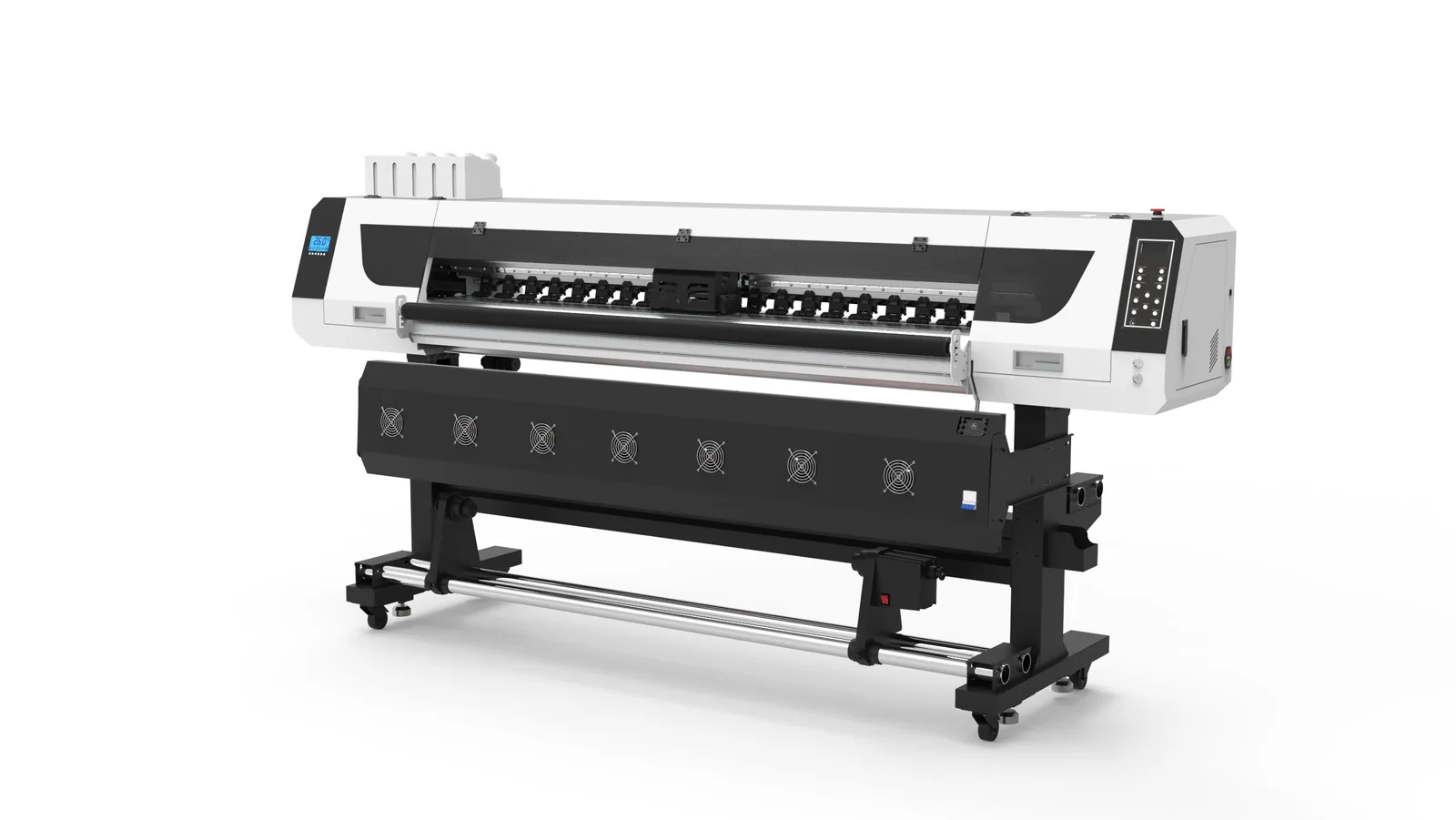

เครื่องพิมพ์ซับลิเมชัน ZS-1902 – อุปกรณ์พิมพ์ซับลิเมชันดิจิทัลแบบกว้าง เครื่องรีดร้อนแบบซับลิเมชัน
ภาพรวมของอุปกรณ์

การออกแบบอุปกรณ์เพื่อบรรลุเป้าหมายการผลิตจริง

เครื่องรีดร้อนซับลิเมชัน ZS-1902 เป็นเครื่องรีดร้อนซับลิเมชันดิจิทัลแบบกว้างที่มีความกว้างการพิมพ์ 1,800 มม. สามารถติดตั้งหัวพิมพ์ความแม่นยำสูง Epson i3200 หรือ i1600 ได้สองหัว (เป็นตัวเลือก) โดยมีความเร็วการพิมพ์สูงสุด 39 ม²/ชั่วโมง ในโหมด 4-passเครื่องนี้ใช้ระบบม้วนและคลายผ้าด้วยแรงดันอากาศแบบทนทาน ร่วมกับโต๊ะสุญญากาศที่ออกแบบมาโดยเฉพาะสำหรับการพิมพ์ ทำให้เหมาะสำหรับการผลิตต่อเนื่องของงานพิมพ์ซับลิเมชันบนผ้าสังเคราะห์ ชิ้นผ้าตัดสำเร็จรูป และวัสดุที่คล้ายคลึงกัน

คุณสมบัติของเครื่อง

  1. หัวพิมพ์ความแม่นยำสูง: ติดตั้งหัวพิมพ์ Epson i3200-A1 ความแม่นยำสูง ความเร็วสูง จำนวน 2–4 หัว ซึ่งช่วยสมดุลระหว่างความแม่นยำในการพิมพ์กับประสิทธิภาพการผลิต
  2. ระบบม้วนและคลายม้วนด้วยแรงดันอากาศแบบทนทาน: ด้วยความสามารถรับน้ำหนักสูงและการควบคุมแรงตึงที่แม่นยำและเสถียร ระบบนี้รับประกันว่าม้วนที่พิมพ์แล้วจะถูกม้วนให้เรียบและคลายออกด้วยความเร็วที่สม่ำเสมอ ซึ่งช่วยเพิ่มคุณภาพของผลิตภัณฑ์ที่พิมพ์และประสิทธิภาพการผลิต
  3. รางนำทางแบบเงียบนำเข้า: ใช้รางนำทางเชิงเส้นแบบเงียบและสไลเดอร์ THK ที่นำเข้าจากต่างประเทศ เพื่อรับประกันการทำงานที่ราบรื่นและระดับเสียงรบกวนต่ำ
  4. มอเตอร์เซอร์โวกำลังสูง: ด้วยกำลังที่เพียงพอ จึงรับประกันความเสถียรภาพที่มากขึ้นระหว่างการทำงานต่อเนื่องเป็นเวลานาน
  5. คุณสมบัติความปลอดภัยมาตรฐานหลายอย่าง: ฟังก์ชันหลัก เช่น การแจ้งเตือนหมึกเหลือน้อย การป้องกันการชนของหัวพิมพ์ การตรวจจับกระดาษหมด และการทำความร้อนฐานหัวพิมพ์ เป็นคุณสมบัติมาตรฐาน

รายละเอียดและโครงสร้าง

  • แพลตฟอร์มดูดเฉพาะสำหรับการพิมพ์: ช่วยให้สื่อพิมพ์คงอยู่ในสภาพเรียบและแนบสนิทระหว่างการพิมพ์ ลดความผิดพลาดในการจัดแนวการป้อนกระดาษ
  • แท่งนำแรงตึง: ทำงานร่วมกับระบบม้วนและคลายม้วนเพื่อรักษาความตึงในการป้อนวัสดุให้คงที่
  • ตลับจ่ายหมึก Dalian:ระบบจ่ายหมึกต่อเนื่อง ช่วยลดจำนวนครั้งที่ต้องหยุดเครื่องเพื่อเติมหมึก
  • กรอบรถเข็นที่ผ่านการกลึง: การผลิตที่ผ่านการกลึงช่วยให้ความแม่นยำในการทำงานมีความเสถียรมากขึ้น
  • ชุดเก็บหมึกทำจากแผ่นอลูมิเนียม: การจอดหัวพิมพ์และการควบคุมความชื้นที่เชื่อถือได้มากขึ้น

การใช้งานที่เหมาะสม

  • การพิมพ์บนเสื้อผ้าพร้อมสวมใส่ เช่น เสื้อยืดและชิ้นผ้าที่ตัดไว้แล้ว
  • การพิมพ์บนสิ่งทอสำหรับใช้ในบ้าน เช่น หมอนและปลอกหมอน
  • การพิมพ์บนผ้าสำหรับเป้สะพายหลังและกระเป๋าเดินทาง
  • การพิมพ์แบบต่อเนื่องบนผ้าใยสังเคราะห์และผ้าแบบม้วน

ข้อกำหนดทางเทคนิค

รุ่นเครื่อง 1902-D (ZS-1902)
ขนาดการพิมพ์ 1800 mm
ประเภทหัวพิมพ์ i3200 (หัวพิมพ์ 2 หัว) / i1600 (หัวพิมพ์ 2 หัว)
ความเร็วการพิมพ์ 4 รอบ: 39 m²/h (i3200) / 18 m²/h (i1600)
6 รอบ: 32 m²/h (i3200) / 12 m²/h(i1600)
8 รอบ: 22 m²/h (i3200) / 10 m²/h (i1600)
ระบบบอร์ด บอร์ดหลัก Hansen / พอร์ต Ethernet
สภาพแวดล้อมการทำงาน อุณหภูมิการทำงานปกติ: 22–28 °C; ความชื้น: 40%–60%
ข้อกำหนดด้านพลังงาน AC 220/110 ±10, 50 Hz–60 Hz,3500W
น้ำหนักสุทธิ / น้ำหนักรวม 240 กก. / 260 กก.
ขนาด 2980 × 780 × 1470 มม. (บรรจุภัณฑ์: 3200 × 760 × 860 มม.)

เหมาะสำหรับสถานการณ์การผลิตใด

เครื่อง ZS-1902 มีความกว้างการพิมพ์ที่ใช้งานได้จริงประมาณ 1800 mm และสามารถปรับแต่งได้ด้วยหัวพิมพ์คู่ i3200 หรือ i1600 เพื่อรองรับการพิมพ์ต่อเนื่องแบบขนาดกลางและงบประมาณที่หลากหลายเครื่องนี้เหมาะสำหรับการผลิตในล็อตขนาดเล็กถึงกลางของชิ้นผ้าตัดสำเร็จรูป ผ้าใช้ในบ้าน และม้วนเส้นใยสังเคราะห์ นอกจากนี้ยังเหมาะเป็นอุปกรณ์พิมพ์ขั้นต้นสำหรับสายการผลิตแบบโรลเลอร์ทรานสเฟอร์ที่มีอยู่

รุ่น/การกำหนดค่าของเครื่องนี้คือ ZS-1902 ด้วยความกว้างการพิมพ์ที่ใช้งานได้จริง 1,800 มม. และกำลังไฟฟ้า 350 Wความกว้างการพิมพ์ 1,800 มม. และกำลังไฟฟ้า 3,500 Wการใช้งานทั่วไป ได้แก่ เสื้อยืดและชิ้นผ้าตัดสำเร็จรูป หมอน ผ้าทำกระเป๋า ม้วนผ้าใยสังเคราะห์ และผ้าใช้ในบ้าน เมื่อประเมินความเหมาะสม คุณควรพิจารณาผ้าเฉพาะตัวของคุณ แบบการออกแบบ ปริมาณการสั่งซื้อ และอุปกรณ์หลังการพิมพ์; คุณไม่สามารถพึ่งพาความเร็วสูงสุดของเครื่องเพียงอย่างเดียวได้

ควรประเมินกำลังการผลิตอย่างไร?

โหมดการทำงานที่ระบุในเอกสารอุปกรณ์ ได้แก่: การจัดตั้งแบบหัวคู่ i3200
การตั้งค่าหัวพิมพ์คู่ i1600
โหมดความเร็วสูง 4 pass
โหมดมาตรฐาน 6 pass
โหมดละเอียด 8 รอบ ความสามารถในการผลิตตามค่ามาตรฐานของเครื่องรีดร้อนแบบซับลิเมชันยังต้องพิจารณาถึงกระดาษถ่ายโอน หมึก การตั้งค่าสี อุณหภูมิและความชื้นในสภาพแวดล้อม รวมถึงความเร็วการถ่ายโอนของลูกกลิ้งในขั้นตอนถัดไป เพื่อรับประกันการผลิตอย่างต่อเนื่อง ความสามารถในการพิมพ์ควรสูงกว่าความสามารถในการผลิตที่เสถียรของกระบวนการถัดไปเล็กน้อย

กระบวนการสนับสนุนและค่าใช้จ่ายที่มักถูกมองข้าม

การพิมพ์ด้วยเทคนิคการซับลิเมชันยังต้องการหมึกซับลิเมชันที่เข้ากันได้ กระดาษถ่ายโอน การตั้งค่าสี และเครื่องถ่ายโอนด้วยลูกกลิ้งในขั้นตอนถัดไปความเข้ากันได้ของวัสดุสิ้นเปลือง, การสูญเสียในการพิมพ์ตัวอย่าง, การเปลี่ยนงาน, การบริโภคพลังงาน, การบำรุงรักษาหัวพิมพ์ และอัตราการเสียควรถูกนำมาคำนวณในต้นทุนการดำเนินงานที่แท้จริง; ไม่ควรเปรียบเทียบเพียงราคาเสนอของอุปกรณ์เท่านั้น

การติดตั้ง, การบำรุงรักษา และการยืนยันการจัดซื้อ

  • ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟฟ้า ณ สถานที่ติดตั้ง จำนวนเฟส การต่อดิน และกำลังวงจรสอดคล้องกับ3,500 W ของเครื่อง
  • ให้ความสนใจเป็นพิเศษต่อเส้นทางหมึก สภาพหัวพิมพ์ การตั้งค่าสี การแห้งของกระดาษ แรงตึงในการคลายและม้วนกลับ และความเสถียรในการพิมพ์ต่อเนื่อง
  • ตรวจสอบขนาดของอุปกรณ์ เส้นทางเข้าถึง ความสามารถรับน้ำหนักของพื้น และพื้นที่ที่จำเป็นสำหรับการดำเนินงานและการบำรุงรักษา;สำหรับการผลิตในปริมาณมาก ต้องพิจารณาถึงสถานที่เก็บรักษาฟิล์มหรือม้วนกระดาษด้วย
  • เราให้บริการประเมินการเลือกรุ่นเครื่อง, การทดสอบตัวอย่าง, การติดตั้งและปรับตั้งระบบ, การฝึกอบรมผู้ปฏิบัติงาน, การจัดหาชิ้นส่วนสำรอง และบริการสนับสนุนทางเทคนิคในระยะยาว;รับประกัน 12 เดือนสำหรับเครื่องทั้งเครื่อง; ขอบเขตการรับประกันที่เฉพาะเจาะจงขึ้นอยู่กับสัญญาและเอกสารที่เกี่ยวข้อง

ข้อมูลที่แนะนำให้เตรียมไว้ก่อนการซื้อ

โปรดให้รายละเอียดเกี่ยวกับผ้าที่ใช้ทั่วไปและน้ำหนักต่อตารางเมตร (grammage) ขนาดผลิตภัณฑ์สำเร็จรูป รายละเอียดแบบพิมพ์ ปริมาณการผลิตต่อวันโดยประมาณ อุปกรณ์พิมพ์หรือถ่ายโอนที่มีอยู่ ระบบจ่ายไฟฟ้าในโรงงาน และพื้นที่ที่มีอยู่ หากเงื่อนไขเอื้ออำนวย ให้ดำเนินการสร้างต้นแบบและทดสอบการป้อนวัสดุแบบต่อเนื่องโดยใช้วัสดุจริง ก่อนที่จะกำหนดรุ่น ความกว้างการพิมพ์ และอุปกรณ์เสริมให้แน่นอน

อุปกรณ์และเอกสารที่เกี่ยวข้อง

เครื่องรีดร้อนซับลิเมชันแบบหัวพิมพ์คู่เหมาะสำหรับการพิมพ์ต่อเนื่องแบบขนาดกลาง; เมื่อเลือกรุ่น ควรตรวจสอบพร้อมกันทั้งการจัดวางหัวพิมพ์ โหมดการพิมพ์ ความเข้ากันได้ระหว่างหมึกและกระดาษถ่ายโอน รวมถึงความสามารถในการถ่ายโอนหลังการพิมพ์

จุดแข็งหลัก

ได้รับการปรับแต่งเพื่อการผลิตจำนวนมากอย่างเสถียร

  • ติดตั้งหัวพิมพ์ Epson i3200-A1 2–4 หัว ที่มีความแม่นยำสูงและความเร็วสูง
  • ระบบคลายและม้วนกลับด้วยเพลาแรงตึงอากาศแบบทนทาน ช่วยให้ควบคุมแรงตึงได้อย่างแม่นยำและเสถียร
  • ใช้รางนำเชิงเส้นและสไลเดอร์ THK แบบเงียบที่นำเข้าจากต่างประเทศ
  • มอเตอร์เซอร์โวกำลังสูง
  • คุณสมบัติมาตรฐาน ได้แก่ ระบบเตือนระดับหมึกต่ำ ระบบป้องกันการชนของหัวพิมพ์ ระบบตรวจจับกระดาษหมด และระบบทำความร้อนแผ่นฐานหัวพิมพ์
วัสดุและแอปพลิเคชันที่เหมาะสม

การปรับกระบวนการให้สอดคล้องกับคุณสมบัติของวัสดุ

  • การพิมพ์บนเสื้อยืดและชิ้นส่วนเสื้อผ้า
  • การพิมพ์บนผ้าใช้ในบ้าน เช่น หมอน
  • การพิมพ์บนผ้าสำหรับกระเป๋าเป้และกระเป๋าเดินทาง
  • การพิมพ์แบบต่อเนื่องบนผ้าสังเคราะห์และผ้าแบบม้วน
ตัวเลือกการตั้งค่า

ขยายโมดูลให้สอดคล้องกับความต้องการของสายการผลิต

01การตั้งค่า dual-head ของ i320002การตั้งค่า dual-head ของ i160003โหมดความเร็วสูง 4-pass04โหมดมาตรฐาน 6-pass05โหมดละเอียด 8-pass
คำถามที่มักถูกถาม

คำถามที่มักถูกถามเกี่ยวกับ ‘เครื่องรีดร้อนแบบซับลิเมชัน’

ดูกลุ่มอุปกรณ์นี้
01 คุณเป็นผู้ผลิตหรือบริษัทค้าส่ง?

เราเป็นผู้ผลิตอุปกรณ์การพิมพ์ที่มีสำนักงานตั้งอยู่ที่เมืองตงกวน จังหวัดกวางตุ้ง ก่อตั้งขึ้นในปี 2003 เราดำเนินการวิจัยและพัฒนา การกลึงความแม่นยำ การประกอบ และการทดสอบระบบทั้งหมดภายในโรงงานของเราเอง และอุปกรณ์ของเราได้ถูกส่งออกไปยัง 83 ประเทศและภูมิภาค

02 คุณควรเลือกวิธีการพิมพ์แบบซับลิเมชันผ่านกลองหรือการพิมพ์ดิจิทัลอย่างไร?

การพิมพ์ด้วยวิธีซับลิเมชันแบบดรัมเหมาะสำหรับการผลิตผ้าจากเส้นใยสังเคราะห์ในปริมาณมากอย่างต่อเนื่อง โดยให้คุณภาพการพิมพ์ที่แม่นยำ สีสันสม่ำเสมอ และต้นทุนต่อหน่วยต่ำ ส่วนสำหรับคำสั่งซื้อในปริมาณน้อยที่มีหลายแบบพิมพ์ การพิมพ์ดิจิทัลอาจเป็นตัวเลือกที่เหมาะสม โปรดส่งผ้าและแบบพิมพ์มาให้เรา และเราจะให้คำแนะนำเปรียบเทียบที่เหมาะสม

03 สามารถผลิตต้นแบบก่อนเพื่อทดสอบกระบวนการได้หรือไม่?

ไม่มีปัญหาครับ โปรดส่งผ้าและแบบมาให้เรา เราจะผลิตตัวอย่างโดยใช้เครื่องที่เหมาะสม พร้อมทั้งระบุค่าต่างๆ เช่น อุณหภูมิ ความดัน และความเร็ว พร้อมทั้งส่งตัวอย่างผ้าไปด้วย เราจะกำหนดรุ่นเครื่องให้แน่ชัดหลังจากที่คุณยืนยันผลการถ่ายโอนแล้ว

04 สามารถปรับความกว้างของผ้า ความเร็ว และกำลังการผลิตได้หรือไม่?

ใช่ครับ ความกว้างของผ้า ความเร็ว การควบคุมแรงตึง รวมถึงการตั้งค่าการคลายม้วน การนำผ้า และการม้วนกลับ สามารถปรับให้เหมาะสมกับคุณสมบัติของผ้าและเป้าหมายกำลังการผลิตได้ทั้งหมด

05 ความแตกต่างระหว่างเครื่องรีดร้อนแบบซับลิเมชันและเครื่องรีดร้อนแบบถ่ายโอนด้วยดรัมคืออะไร?

เครื่องรีดร้อนแบบโรลเลอร์ทรานสเฟอร์รวมกระบวนการพิมพ์และการถ่ายโอนไว้ในเครื่องเดียว ทำให้สามารถผลิตผ้าสำเร็จรูปได้โดยตรง ส่วนเครื่องรีดร้อนแบบซับลิเมชันใช้กระบวนการสองขั้นตอน คือ ‘พิมพ์ลงบนกระดาษก่อน แล้วจึงกดด้วยความร้อน’ ทำให้เครื่องนี้เหมาะกว่าสำหรับชิ้นผ้าที่ตัดไว้แล้วและล็อตผลิตขนาดเล็กที่มีหลายแบบพิมพ์

06 ควรเลือกเครื่องรีดร้อนแบบซับลิเมชันรุ่น ZS-1902, ZS1904-K, ZS1908-K และ ZS2016 อย่างไร?

แบ่งออกเป็นสี่ประเภทตามกำลังการผลิต: ZS-1902 แบบสองหัว 1800 มม. (4 รอบ, 39 ม²/ชั่วโมง), ZS1904-K แบบสี่หัว 1850 มม. (115 ม²/ชั่วโมง), ZS1908-K, 8 หัว, 1,850 mm (320 m²/h), ZS2016, 16 หัว, 1,900 mm (560 m²/h).

07 การพิมพ์ด้วยเทคนิคการซับลิเมชันนั้นทนต่อการซักได้หรือไม่?

การพิมพ์แบบซับลิเมชัน (Sublimation printing) คือกระบวนการที่สีย้อมซึมเข้าไปในเส้นใยเพื่อสร้างสีที่อุณหภูมิสูง แทนที่จะสร้างชั้นสีเพียงบนผิวหน้าเท่านั้น ดังนั้น วิธีการพิมพ์นี้จึงมีความทนทานต่อการซักและการถูที่ดีกว่าการพิมพ์แบบผิวหน้า โดยระดับความทนทานที่เฉพาะเจาะจงจะขึ้นอยู่กับชนิดของผ้า ปริมาณหมึก และพารามิเตอร์การกดด้วยความร้อน ซึ่งต้องผ่านการทดสอบตัวอย่างจริงเพื่อยืนยัน

08 เครื่องรีดร้อนแบบซับลิเมชันสีต้องการวัสดุสิ้นเปลืองอะไรบ้าง?

สามารถใช้ร่วมกับหมึกซับลิเมชัน (แบบมาตรฐาน / ความเข้มข้นสูง / ความเข้มข้นสูงมาก) และกระดาษถ่ายซับลิเมชัน; หลังจากพิมพ์แล้ว กระดาษจะถูกกดด้วยความร้อนลงบนผ้าโดยใช้เครื่องถ่ายแบบลูกกลิ้งหรือเครื่องกดความร้อน

09 เครื่องรีดร้อนแบบซับลิเมชันสามารถใช้ร่วมกับเครื่องรีดร้อนแบบโรตารีและเครื่องรีดร้อนแบบถ่ายความร้อนได้หรือไม่?

ใช่ครับ เครื่องรีดร้อนมีหน้าที่พิมพ์แบบลงบนกระดาษถ่ายโอน ส่วนเครื่องกดความร้อนแบบลูกกลิ้งหรือเครื่องกดความร้อนแบบโต๊ะมีหน้าที่กดความร้อน; สามารถจัดตั้งสายการผลิตครบวงจรได้ตามชนิดผ้าและกระบวนการผลิตของคุณ
