เครื่องสลักหินเทียม

การออกแบบอุปกรณ์เพื่อบรรลุเป้าหมายการผลิตจริง

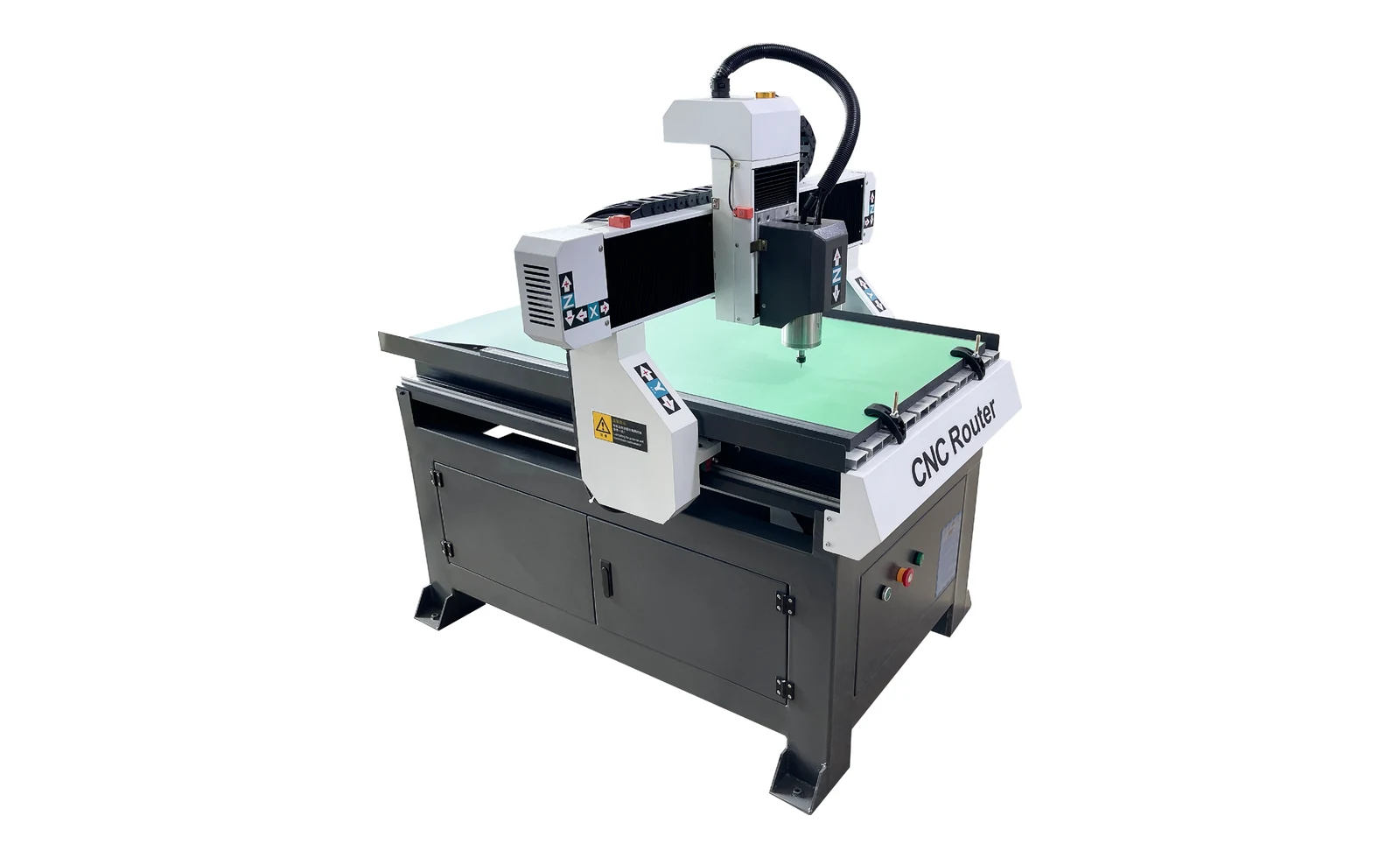

เครื่องสลักหินเทียม LD-6090 ได้รับการออกแบบมาเพื่อสลักแม่แบบและแม่พิมพ์หินเทียม รวมถึงชิ้นส่วนตกแต่งสำหรับเสื้อผ้า รองเท้า กระเป๋าเดินทาง หมวก กุญแจ คลิป และกิ๊บติดผมเครื่องนี้มีฐานเครื่องทำจากเหล็กหล่อชิ้นเดียวที่มีความแข็งแรงสูง และระบบนำทางเชิงเส้นรูปสี่เหลี่ยม ที่ขับเคลื่อนด้วยสกรูลูกบอล เครื่องมาพร้อมกับสปินเดิลความเร็วสูง 1.5 kW ที่ปรับความถี่ได้และระบายความร้อนด้วยน้ำ พร้อมทั้งใช้ระบบควบคุม Weihong พื้นที่ทำงานมีขนาด 600 × 900 มม.เครื่องมีกำลังไฟฟ้า 3 kW และทำงานด้วยแรงดันไฟฟ้า AC 220 V.

จุดเด่นของเครื่อง

1. ฐานเครื่องทำจากเหล็กหล่อชิ้นเดียวความแข็งแรงสูง:ฐานเครื่องมีโครงสร้างเหล็กหล่อชิ้นเดียว ซึ่งให้ความแข็งตัวที่ยอดเยี่ยมและดูดซับแรงกระแทกได้ดีเยี่ยม ทนต่อการเปลี่ยนรูปและแรงสั่นสะเทือนระหว่างการตัดงานหนักและการทำงานต่อเนื่องเป็นเวลานาน จึงช่วยรักษาความแม่นยำในการแกะสลักและคุณภาพพื้นผิว
2. รางนำเชิงเส้นรูปสี่เหลี่ยมกับสกรูลูกบอล:เครื่องใช้รางนำเชิงเส้นรูปสี่เหลี่ยมและสกรูลูกบอลในการส่งกำลัง ซึ่งรับประกันการทำงานที่ราบรื่น ความต้านทานการเสียดสีต่ำ และความแม่นยำในการกำหนดตำแหน่งสูง การสึกหรอของรางนำและสกรูลูกบอลมีน้อยมาก ทำให้รักษาความแม่นยำในระยะยาวได้อย่างยอดเยี่ยม
3. สปินเดิลความเร็วสูง 1.5 kW แบบความถี่แปรผันและระบายความร้อนด้วยน้ำ:ด้วยกำลังไฟฟ้า 1.5 kW สปินเดิลนี้ใช้ระบบระบายความร้อนด้วยน้ำและระบบควบคุมความเร็วแบบความถี่แปรผัน เพื่อรับประกันความเร็วการหมุนที่เสถียร ความแม่นยำสูง และระดับเสียงรบกวนต่ำ; ระบบระบายความร้อนด้วยน้ำที่มีประสิทธิภาพสูงนี้เหมาะอย่างยิ่งสำหรับการแกะสลักต่อเนื่องเป็นเวลานาน ช่วยยืดอายุการใช้งานของสปินเดิล
4. ระบบควบคุม Weihong Professional:ระบบควบคุม Weihong ให้ความเร็วในการประมวลผลสูงและการทำงานที่เสถียร พร้อมหน้าจอแสดงผลที่เข้าใจง่ายสำหรับเส้นทางการตัดและตั้งค่าพารามิเตอร์ ซึ่งช่วยอำนวยความสะดวกทั้งในการใช้งานประจำวันและการวินิจฉัยข้อผิดพลาด
5. ความเข้ากันได้ของซอฟต์แวร์ที่ยอดเยี่ยม:เข้ากันได้กับซอฟต์แวร์ออกแบบการสลักหลัก เช่น TYPE3, Artcam, JDPaint ของ Jingdiao และ Wenta ทำให้ลูกค้าสามารถใช้ขั้นตอนการวาดและจัดวางที่มีอยู่ต่อไปได้โดยไม่ต้องเปลี่ยนกระบวนการออกแบบ
6. พื้นที่ทำงาน 600×900 มม.:โต๊ะทำงานมีพื้นที่ทำงาน 600×900 มม. รองรับแม่แบบหินประดับทั่วไป ขนาดชิ้นส่วนเครื่องประดับ และความต้องการในการจัดวางแบบกลุ่ม ทำให้สามารถประมวลผลหลายชิ้นได้ในครั้งเดียวด้วยการจับยึดเพียงครั้งเดียว
7. สวิตช์จำกัดระยะทางช่วยเพิ่มความปลอดภัยในการทำงาน:ทุกแกนติดตั้งสวิตช์จำกัดระยะทางที่หยุดเครื่องอัตโนมัติเมื่อถึงจุดสิ้นสุดการเคลื่อนที่ ช่วยป้องกันการชนกันที่เกิดจากข้อผิดพลาดในการเขียนโปรแกรมหรือการดำเนินงาน และปกป้องส่วนประกอบสำคัญ เช่น รางนำทาง สกรูนำ และสปินเดิล
8. ทำงานด้วยไฟฟ้าเฟสเดียว:ด้วยกำลังไฟฟ้าใช้รวม 3 kW และแรงดันไฟฟ้าทำงาน 220 V AC เครื่องสามารถใช้แหล่งจ่ายไฟฟ้ามาตรฐานในโรงงานได้ จึงไม่จำเป็นต้องมีแหล่งจ่ายไฟฟ้าสามเฟสแยกต่างหาก และช่วยลดค่าใช้จ่ายในการปรับปรุงสถานที่และระบบไฟฟ้าให้ต่ำที่สุด

อุตสาหกรรมและการใช้งานที่เหมาะสม

เครื่องนี้เหมาะสำหรับการแปรรูปอุปกรณ์เสริมในอุตสาหกรรมเสื้อผ้า รองเท้า กระเป๋า หมวก พวงกุญแจ คลิป และคลิปผม โดยใช้หลักๆ สำหรับการสลักและขึ้นรูปแม่แบบและแม่พิมพ์หินเทียม (rhinestone) และยังสามารถใช้สำหรับการสลักแบบเรียบบนวัสดุที่ไม่ใช่โลหะ เช่น หนัง อะคริลิก ไม้ และพลาสติกในกระบวนการผลิตการประดับหินเทียม เครื่องนี้รับผิดชอบขั้นตอนการผลิตต้นทางของแม่แบบและแม่พิมพ์ สามารถบูรณาการกับกระบวนการจัดวางหินเทียม การประดับ และการกดด้วยความร้อน เพื่อสร้างสายการผลิตที่ครบวงจรตั้งแต่แม่แบบจนถึงผลิตภัณฑ์สำเร็จรูป ในภาคอุตสาหกรรมอุปกรณ์เสริม เครื่องนี้สามารถใช้สำหรับการสลักและแปรรูปผลิตภัณฑ์ต่าง ๆ เช่น กุญแจ คลิป กิ๊บติดผม และป้ายแขวนเครื่องนี้มีฐานที่มั่นคงและรางนำทางความแม่นยำสูง ทำให้เหมาะทั้งสำหรับการสร้างต้นแบบชิ้นเดียวและการผลิตเป็นชุดต่อเนื่อง ก่อนการผลิตจำนวนมาก แนะนำให้ทำการทดสอบการสลักด้วยวัสดุและแบบออกแบบจริง เพื่อยืนยันพารามิเตอร์ความเร็วการป้อน ความเร็วสปินเดิล และความลึกการตัด

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะหลัก

หมายเหตุ:สเปคข้างต้นเป็นเพียงข้อมูลอ้างอิงสำหรับการกำหนดค่ามาตรฐานเท่านั้น พื้นที่การตัดเฉือน กำลังสปินเดิล และขนาดเครื่องโดยรวมอาจปรับเปลี่ยนได้ตามชิ้นงานจริงและข้อกำหนดที่ปรับแต่งตามความต้องการ; สเปคสุดท้ายจะต้องได้รับการยืนยันทางเทคนิคและระบุในสัญญา

คู่มือการใช้งานและความปลอดภัย

สปินเดิลเป็นระบบระบายความร้อนด้วยน้ำ; ก่อนเริ่มเครื่อง ให้ตรวจสอบให้แน่ใจว่าระบบน้ำหล่อเย็นไม่มีสิ่งกีดขวางและปริมาณน้ำที่จ่ายมาเพียงพอ ห้ามเด็ดขาดที่จะใช้งานสปินเดิลโดยไม่มีน้ำหล่อเย็นเพียงพอ เนื่องจากอาจทำให้สปินเดิลร้อนเกินและเสียหาย เครื่องทำงานด้วยไฟฟ้า 220V AC และต้องมีการต่อสายดินอย่างถูกต้อง ตู้ควบคุมไฟฟ้าต้องรักษาให้แห้งและสะอาด; ห้ามบุคคลที่ไม่ได้รับอนุญาตเปิดตู้เพื่อทำการบำรุงรักษาเมื่อยึดชิ้นงานหรือเปลี่ยนเครื่องมือ ต้องปิดเครื่องก่อนและตรวจสอบให้แน่ใจว่าสปินเดิลหยุดทำงานอย่างสมบูรณ์แล้ว ในทุกกรณี ห้ามใส่มือเข้าไปในพื้นที่การตัดเฉือนขณะที่สปินเดิลกำลังหมุน; หลังจากเปลี่ยนเครื่องมือ ต้องดำเนินการปรับแนวใหม่และตรวจสอบให้แน่ใจว่าเครื่องมือถูกยึดไว้อย่างมั่นคงระหว่างการกลึงจะเกิดฝุ่นและเศษโลหะ; ต้องมั่นใจว่าห้องทำงานมีการระบายอากาศที่ดี และทำความสะอาดโต๊ะทำงาน รางนำทาง และสกรูนำทางอย่างสม่ำเสมอ เพื่อป้องกันไม่ให้เศษโลหะเข้าไปในรางนำทางและสกรูนำทาง ซึ่งอาจส่งผลต่อความแม่นยำควรดำเนินการตรวจสอบตามขั้นตอนในคู่มือเพื่อตรวจสอบสวิตช์จำกัด การหล่อลื่นรางนำทาง และสภาพของระบบน้ำหล่อเย็น หากตรวจพบเสียงผิดปกติ การสั่นสะเทือน หรือปัญหาด้านความแม่นยำ ต้องปิดเครื่องทันทีเพื่อตรวจสอบและซ่อมแซม

คำแนะนำในการเลือกรุ่น

เมื่อเลือกรุ่นเครื่อง ให้ตรวจสอบขนาดภายนอกสูงสุดของชิ้นงานหรือแม่แบบที่จะทำการกลั่นก่อน เครื่องนี้มีพื้นที่การกลั่น 600 × 900 มม. หากขนาดของชิ้นงานเดียวหรือขนาดการจัดวางสำหรับการจับยึดครั้งเดียวเกินช่วงนี้ ต้องเลือกรุ่นที่มีโต๊ะทำงานขนาดใหญ่กว่าประการที่สอง ให้ตรวจสอบความแข็งและความหนาของวัสดุที่จะทำการกลึง: เครื่องนี้ติดตั้งสปินเดิลระบายความร้อนด้วยน้ำกำลัง 1.5 kW ซึ่งเหมาะสำหรับการสลักแบบเรียบบนวัสดุที่ไม่ใช่โลหะ เช่น หนัง อะคริลิก ไม้ และพลาสติก หากงานหลักเกี่ยวข้องกับวัสดุที่แข็งหรือการตัดแบบหนัก ให้ตรวจสอบล่วงหน้าว่ากำลังสปินเดิลตรงตามความต้องการหรือไม่ด้านซอฟต์แวร์ เครื่องนี้รองรับ TYPE3, ArtCAM, JDPaint และ WenTai ทำให้คุณสามารถใช้ไฟล์ออกแบบที่มีอยู่ได้โดยตรง หากใช้ซอฟต์แวร์อื่น เราแนะนำให้ตรวจสอบก่อนว่ารูปแบบการประมวลผลหลัง (post-processing) เข้ากันได้กับระบบควบคุม Weihongนอกจากนี้ โปรดตรวจสอบให้แน่ใจว่าโรงงานของคุณมีระบบจ่ายไฟฟ้าที่สามารถรองรับ AC 220V และ 3kW ได้ และมีพื้นที่เพียงพอ (ประมาณ 1450 × 1160 × 1350 มม.) สำหรับเครื่องและทางเดินสำหรับโหลดชิ้นงาน คุณยังต้องจัดเตรียมระบบน้ำหล่อเย็นและระบบระบายน้ำสำหรับสปินเดิลแบบหล่อเย็นด้วยน้ำ

ขอบเขตการใช้งาน

เครื่องสลักหินเทียมนี้เหมาะสำหรับการแปรรูปอุปกรณ์เสริมในอุตสาหกรรมเสื้อผ้า รองเท้า กระเป๋า หมวก พวงกุญแจ คลิปหนีบ กระดุมผม และอุตสาหกรรมที่เกี่ยวข้องอื่นๆ โดยใช้หลักในการสลักแม่แบบและแม่พิมพ์หินเทียม และยังสามารถใช้สลักวัสดุไม่โลหะแบบเรียบ เช่น หนัง อะคริลิก ไม้ และพลาสติกเครื่องนี้มีฐานเครื่องทำจากเหล็กหล่อแบบโมโนบล็อก (monobloc) ระบบนำทางเชิงเส้นแบบสี่เหลี่ยม และสกรูลูกบอล ร่วมกับสปินเดิลระบายความร้อนด้วยน้ำกำลัง 1.5 kW และระบบควบคุม Weihong ซึ่งรับประกันทั้งความแม่นยำในการสลักและความสามารถในการทำงานต่อเนื่องเป็นเวลานานเครื่องนี้เหมาะสำหรับกระบวนการผลิตเครื่องประดับที่ต้องการผลิตแม่แบบหินเทียมภายในโรงงานเอง ซึ่งต้องการมาตรฐานสูงด้านขนาดและความสม่ำเสมอของลวดลาย นอกจากนี้ยังเหมาะเป็นอุปกรณ์สนับสนุนในขั้นตอนการผลิตแม่แบบภายในสายการผลิตหินเทียม

เพื่อตรวจสอบพื้นที่ทำงาน กำลังสปินเดิล ความเข้ากันได้ของซอฟต์แวร์ และขนาดของเครื่องสลักหินเทียม โปรดดูในหมวดหมู่ผลิตภัณฑ์‘เครื่องเจาะหินเทียม’ หรือดูในหมวดหมู่ผลิตภัณฑ์ ‘เครื่องถ่ายความร้อน’ สำหรับอุปกรณ์ที่เกี่ยวข้องกับกระบวนการถ่ายความร้อนนอกจากนี้ ท่านยังสามารถติดต่อเราเพื่อขอคำปรึกษาในการเลือกผลิตภัณฑ์ตัวอย่างสลักทดลอง และใบเสนอราคา
