เครื่องตรวจสอบผ้า

เครื่องตรวจสอบผ้าหลายฟังก์ชันพร้อมระบบจัดแนวขอบอัตโนมัติ

เครื่องตรวจสอบผ้าหลายฟังก์ชันแบบปรับขอบอัตโนมัติ ใช้เครื่องตรวจจับขอบอัตโนมัติด้วยแสงอินฟราเรดเพื่อปรับขอบอัตโนมัติ; เครื่องนี้สามารถม้วนผ้าทอแบบเรียบได้โดยตรง โดยมีความกว้างการม้วน 1900 มม. และขนาดภายนอก 2400 × 710 × 965 มม. กำลังมอเตอร์ 2.2 kW เครื่องนี้รองรับอุปกรณ์ดูดขอบแบบแขวนเหนือหัว (เป็นอุปกรณ์เสริม) และเหมาะสำหรับการม้วนและจัดการกับม้วนผ้าที่มีน้ำหนักมากและจัดเรียงไม่สม่ำเสมอ

ความกว้างสูงสุดของเว็บ1900 มม. (ความกว้างของม้วน)

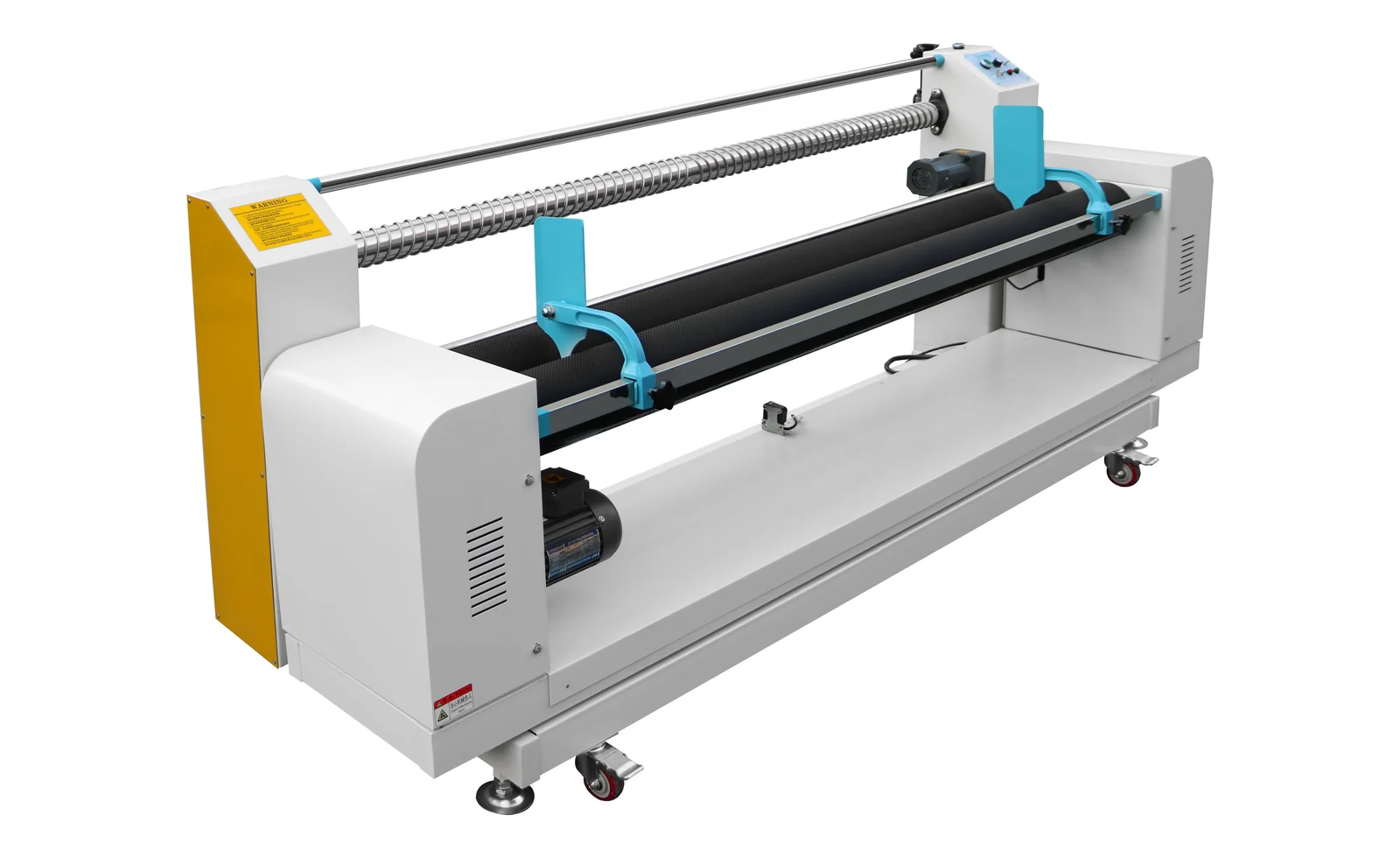

เครื่องตรวจสอบผ้าหลายฟังก์ชันพร้อมระบบจัดแนวขอบอัตโนมัติ – ความกว้างม้วนผ้า 1900 มม., อุปกรณ์ตรวจสอบและม้วนผ้าพร้อมระบบนำผ้าอัตโนมัติด้วยอินฟราเรด (ชุดครบถ้วน) เครื่องตรวจสอบผ้า
ภาพรวมของอุปกรณ์

การออกแบบอุปกรณ์เพื่อบรรลุเป้าหมายการผลิตจริง

เครื่องตรวจสอบผ้าอเนกประสงค์แบบปรับแนวขอบอัตโนมัติ ใช้สำหรับคลายและม้วนผ้าจากม้วนผ้าใหม่ในกระบวนการม้วนผ้า คลายผ้า และตรวจสอบผ้า เครื่องนี้ติดตั้งมอเตอร์เกียร์กำลังสูงและระบบตรวจจับขอบด้วยอินฟราเรดอัตโนมัติ สามารถม้วนผ้าทอแบบเรียบได้โดยตรง และปรับแก้ไขการไม่ตรงแนวอัตโนมัติระหว่างการทำงานเครื่องมีความกว้างการม้วน 1900 มม. ขนาดภายนอก 2400 × 710 × 965 มม. และกำลังมอเตอร์ 2.2 kW สำหรับม้วนผ้าที่มีน้ำหนักมากหรือจัดเรียงไม่สม่ำเสมอ มีอุปกรณ์นำขอบแบบแขวนเหนือหัวให้เลือกใช้ เพื่อรับประกันการป้อนผ้าที่ราบรื่นยิ่งขึ้นระหว่างกระบวนการม้วน และการทำงานของเครื่องที่มั่นคงยิ่งขึ้น

จุดเด่นของเครื่อง

  1. การตรวจจับและติดตามขอบผ้าด้วยอินฟราเรดอัตโนมัติ: เครื่องนี้ถูกควบคุมโดยระบบตรวจจับขอบผ้าด้วยอินฟราเรดอัตโนมัติสำหรับการติดตาม ซึ่งช่วยปรับแก้ไขความเบี่ยงเบนในการป้อนผ้าแบบเรียลไทม์ระหว่างกระบวนการม้วนผ้า สิ่งนี้ช่วยลดความจำเป็นในการปรับขอบผ้าด้วยมือบ่อยครั้ง และช่วยให้รักษาหน้าตัดที่เรียบร้อยของม้วนผ้า
  2. การม้วนผ้าทอแบบเรียบโดยตรง: ผ้าทอแบบเรียบสามารถม้วนได้โดยตรงโดยไม่ต้องผ่านกระบวนการตกแต่งเพิ่มเติม ทำให้เหมาะสำหรับสถานการณ์การผลิตที่จำเป็นต้องม้วนใหม่และจัดเรียงม้วนผ้าก่อนหรือหลังการตรวจสอบผ้า
  3. มอเตอร์เกียร์กำลังสูง: ด้วยมอเตอร์เกียร์กำลังสูง ทำให้มีแรงบิดที่เพียงพอและทำงานได้อย่างราบรื่น จึงเหมาะสำหรับการม้วนต่อเนื่องของม้วนผ้าที่มีเส้นผ่านศูนย์กลางใหญ่และน้ำหนักมาก
  4. อุปกรณ์นำผ้าแบบแขวนเหนือเครื่อง (ตัวเลือก):สำหรับม้วนผ้าที่มีน้ำหนักมากและบรรจุภัณฑ์ไม่สม่ำเสมอ สามารถติดตั้งอุปกรณ์นำผ้าแบบแขวนเหนือเครื่อง (ตัวเลือก) เพื่อปรับปรุงสภาพการป้อนผ้าและรับประกันการทำงานของเครื่องที่ราบรื่นยิ่งขึ้น
  5. ความกว้างม้วน 1900 มม.:ความกว้างม้วนมาตรฐานคือ 1900 มม. ซึ่งตรงกับความต้องการในการม้วนของผ้าส่วนใหญ่สำหรับเสื้อผ้า ผ้าใช้ในบ้าน และม้วนผ้ามาตรฐาน
  6. ออกแบบให้กะทัดรัดเพื่อจัดวางในโรงงานได้ง่าย: ขนาดภายนอกของเครื่องคือ 2400 × 710 × 965 มม. ใช้พื้นที่น้อยที่สุด และสามารถผสานรวมกับเครื่องตรวจสอบผ้า เครื่องคลายม้วนผ้า และกระบวนการตัดได้อย่างง่ายดาย

อุตสาหกรรมและการใช้งานที่เหมาะสม

เครื่องนี้เหมาะสำหรับห้องตรวจคุณภาพผ้าในโรงงานสิ่งทอ โรงงานพิมพ์และย้อม โรงงานผลิตเสื้อผ้า โรงงานสิ่งทอสำหรับบ้าน และคลังผ้า สามารถใช้สำหรับม้วนผ้าแบบโบลต์ ม้วนผ้าทอแบบเรียบ ม้วนใหม่หลังการตรวจคุณภาพ รวมถึงกระบวนการคลายและม้วนผ้าสำหรับม้วนผ้าที่มีน้ำหนักมากหรือบรรจุไม่สม่ำเสมอ เครื่องสามารถติดตั้งอุปกรณ์ดูดขอบจากด้านบน (เป็นอุปกรณ์เสริม) ได้ ทำให้เหมาะสำหรับการม้วนและตกแต่งผ้าดิบ ผ้าพิมพ์ ผ้าที่ย้อมสี และผ้าสิ่งทอสำหรับบ้านแบบมาตรฐาน ก่อนการใช้งานจริง ควรยืนยันการกำหนดค่าเครื่องตามความกว้าง น้ำหนัก และวิธีการบรรจุของม้วนผ้า รวมถึงทิศทางการไหลของผ้าเข้าและออกจากโรงงาน

ข้อมูลทางเทคนิค

ความกว้างของม้วนผ้า กำลังมอเตอร์ ขนาดภายนอก วิธีจัดแนวผ้า ตัวเลือกการกำหนดค่า
1900 mm 2.2 kW 2400×710×965 mm ระบบตรวจจับขอบอัตโนมัติด้วยอินฟราเรด พร้อมระบบนำผ้าอัตโนมัติ อุปกรณ์ดูดขอบแบบเหนือหัว (เหมาะสำหรับม้วนผ้าที่หนักและจัดเรียงไม่สม่ำเสมอ)

หมายเหตุ: ข้อมูลจำเพาะข้างต้นมีไว้เพื่อเป็นข้อมูลอ้างอิงเท่านั้นเกี่ยวกับการกำหนดค่ามาตรฐาน ความกว้างของม้วนผ้า กำลังมอเตอร์ ขนาดเครื่อง วิธีการนำผ้า และรูปแบบของอุปกรณ์ดูดขอบผ้า อาจปรับเปลี่ยนได้ตามประเภทผ้าจริง น้ำหนักม้วนผ้า และข้อกำหนดที่ปรับแต่งตามความต้องการ; ข้อมูลจำเพาะสุดท้ายจะต้องได้รับการยืนยันทางเทคนิคและตามสัญญา

คำแนะนำในการใช้งานและความปลอดภัย

ก่อนที่จะโหลดหรือร้อยผ้า ต้องหยุดเครื่องและตัดการจ่ายไฟฟ้าก่อน ตรวจสอบให้แน่ใจว่าม้วนผ้าถูกจัดวางอย่างมั่นคง และเซ็นเซอร์ขอบกับลูกกลิ้งนำผ้าสะอาดและไม่มีสิ่งแปลกปลอม ระหว่างการทำงาน ห้ามให้มือ แขนเสื้อ ผ้าพันคอ หรือสิ่งของหลวมอื่นๆ สัมผัสกับลูกกลิ้ง ส่วนประกอบขับเคลื่อน หรือบริเวณเซ็นเซอร์ขอบ; หยุดเครื่องก่อนที่จะแก้ไขรอยยับ รอยต่อ หรือความไม่ตรงแนวของผ้าเมื่อใช้อุปกรณ์ดูดขอบแบบเหนือหัว ให้แน่ใจว่าอุปกรณ์ถูกยึดติดอย่างมั่นคง และปรับการตั้งค่าการป้อนผ้าให้เหมาะสมกับน้ำหนักของม้วนผ้าและวิธีการบรรจุภัณฑ์ หลังจากเคลื่อนย้ายอุปกรณ์ ให้ล็อกล้อเลื่อนและปรับเท้าปรับระดับ; ให้เริ่มเครื่องทำงานได้ก็ต่อเมื่อยืนยันความมั่นคงของเครื่องแล้วเท่านั้น นอกจากนี้ ให้แน่ใจว่าการต่อสายดิน การป้องกันความชื้น และการบำรุงรักษาการหล่อลื่นตามกำหนดเวลา ได้ดำเนินการตามข้อกำหนดของโรงงาน

คำแนะนำในการเลือก

เมื่อเลือกรุ่น ให้ตรวจสอบก่อนว่าความกว้างของม้วนผ้าไม่เกิน 1900 มม. และตรวจสอบน้ำหนักม้วน วิธีการบรรจุ ความกว้างสูงสุดของม้วน ความกว้างของทางเดินในโรงงาน และพื้นที่ติดตั้งอุปกรณ์สำหรับม้วนผ้าที่มีน้ำหนักมากหรือบรรจุภัณฑ์ไม่สม่ำเสมอ แนะนำให้ใช้อุปกรณ์นำผ้าแบบเหนือศีรษะเพื่อเพิ่มความเสถียรในการป้อนผ้า; สำหรับการใช้งานที่จำเป็นต้องบูรณาการกับเครื่องตรวจสอบผ้า เครื่องแกะม้วนผ้า หรือสายการตัดผ้า ควรให้ความสำคัญเป็นพิเศษกับความสูงของอุปกรณ์ ทิศทางการป้อนและรับผ้า ความเร็วการม้วน และตำแหน่งการทำงาน สำหรับความกว้างพิเศษหรือประเภทผ้าเฉพาะ โปรดให้รายละเอียดของผ้าและม้วนผ้าจริงก่อนการซื้อ เพื่อยืนยันว่าจำเป็นต้องใช้การกำหนดค่าที่ปรับแต่งตามความต้องการหรือไม่

ขอบเขตการใช้งาน

เครื่องตรวจสอบผ้าหลายฟังก์ชันพร้อมระบบจัดแนวขอบอัตโนมัติ เหมาะสำหรับการม้วนผ้าแบบโบลต์ การม้วนผ้าทอแบบเรียบ การจัดระเบียบม้วนผ้า และการม้วนใหม่ในโรงงานตรวจสอบผ้า นอกจากนี้ยังสามารถใช้ในโรงงานผลิตเสื้อผ้า โรงงานผลิตผ้าใช้ในบ้าน และคลังผ้า เพื่อจัดระเบียบม้วนผ้าที่เข้ามา การเตรียมการตัดล่วงหน้า และการถ่ายโอนผ้าที่ม้วนแล้วการผสมผสานระหว่างระบบตรวจจับและปรับขอบอัตโนมัติด้วยอินฟราเรดกับมอเตอร์เกียร์กำลังสูง ทำให้เครื่องนี้เหมาะสำหรับการผลิตในปริมาณน้อยถึงกลางและผลิตจำนวนมาก ที่ต้องการการม้วนต่อเนื่องเป็นเวลานาน และที่ความเรียบร้อยของปลายม้วนผ้าเป็นปัจจัยสำคัญ

เพื่อยืนยันความกว้างของผ้า กำลังมอเตอร์ วิธีการปรับขอบ และการกำหนดค่าอุปกรณ์ยึดขอบของเครื่องตรวจสอบผ้าหลายฟังก์ชันแบบปรับขอบอัตโนมัติ โปรดดูที่ หมวดหมู่ผลิตภัณฑ์เครื่องตรวจสอบผ้า หรือดู เครื่องคลายผ้าแบบง่าย ท่านยังสามารถ ติดต่อเรา เพื่อรับคำแนะนำในการเลือกเครื่อง ยืนยันความเข้ากันได้ของม้วนผ้า และขอใบเสนอราคา

อุปกรณ์และเอกสารที่เกี่ยวข้อง

ประสิทธิภาพการตรวจสอบผ้าและประสิทธิภาพการนำผ้าขึ้นอยู่กับสภาพของม้วนผ้า ความกว้างของผ้า แรงตึง และข้อกำหนดการตรวจสอบ ซึ่งสามารถยืนยันได้ร่วมกับอุปกรณ์และเอกสารการควบคุมแรงตึงต่อไปนี้

จุดแข็งหลัก

ได้รับการปรับแต่งเพื่อการผลิตจำนวนมากอย่างเสถียร

  • ระบบตรวจจับขอบด้วยอินฟราเรดอัตโนมัติและระบบนำผ้าอัตโนมัติ; ผ้าทอแบบเรียบสามารถม้วนได้โดยตรง; มอเตอร์เกียร์กำลังสูง, ประสิทธิภาพที่เสถียร; อุปกรณ์ดูดขอบแบบแขวนเหนือหัว (เป็นตัวเลือก); เหมาะสำหรับม้วนผ้าที่มีน้ำหนักมาก; เหมาะสำหรับการมัดม้วนผ้าที่มีรูปทรงไม่สม่ำเสมอ; ความกว้างของม้วนผ้า: 1900 มม.; ขนาดรวม: 2400 × 710 × 965 มม.
วัสดุและแอปพลิเคชันที่เหมาะสม

การปรับกระบวนการให้สอดคล้องกับคุณสมบัติของวัสดุ

  • การม้วนผ้าแบบทอเรียบ; การม้วนและตกแต่งผ้าม้วน; การสนับสนุนกระบวนการตรวจสอบผ้า; กระบวนการคลี่และม้วนผ้าใหม่; ผ้าม้วนที่มีน้ำหนักมาก; การมัดผ้าม้วนที่มีขนาดไม่มาตรฐาน; การขนส่งและจัดเก็บผ้าม้วน
ตัวเลือกการตั้งค่า

ขยายโมดูลให้สอดคล้องกับความต้องการของสายการผลิต

01ระบบตรวจจับและปรับแนวขอบด้วยอินฟราเรดอัตโนมัติ; การม้วนผ้าทอแบบเรียบโดยตรง; ขับเคลื่อนด้วยมอเตอร์เกียร์กำลังสูง; อุปกรณ์ดูดขอบแบบแขวนเหนือ (เป็นตัวเลือก); ความกว้างผ้า 1900 มม.; ล้อเลื่อนและขาปรับระดับได้
คำถามที่มักถูกถาม

คำถามที่มักถูกถามเกี่ยวกับ ‘เครื่องตรวจสอบผ้า’

ดูกลุ่มอุปกรณ์นี้
01 คุณเป็นผู้ผลิตหรือบริษัทค้าส่ง?

เราเป็นผู้ผลิตอุปกรณ์การพิมพ์ที่มีสำนักงานตั้งอยู่ที่เมืองตงกวน จังหวัดกวางตุ้ง ก่อตั้งขึ้นในปี 2003 เราดำเนินการวิจัยและพัฒนา การกลึงความแม่นยำ การประกอบ และการทดสอบระบบทั้งหมดภายในโรงงานของเราเอง และอุปกรณ์ของเราได้ถูกส่งออกไปยัง 83 ประเทศและภูมิภาค

02 คุณควรเลือกวิธีการพิมพ์แบบซับลิเมชันผ่านกลองหรือการพิมพ์ดิจิทัลอย่างไร?

การพิมพ์ด้วยวิธีซับลิเมชันแบบดรัมเหมาะสำหรับการผลิตผ้าจากเส้นใยสังเคราะห์ในปริมาณมากอย่างต่อเนื่อง โดยให้คุณภาพการพิมพ์ที่แม่นยำ สีสันสม่ำเสมอ และต้นทุนต่อหน่วยต่ำ ส่วนสำหรับคำสั่งซื้อในปริมาณน้อยที่มีหลายแบบพิมพ์ การพิมพ์ดิจิทัลอาจเป็นตัวเลือกที่เหมาะสม โปรดส่งผ้าและแบบพิมพ์มาให้เรา และเราจะให้คำแนะนำเปรียบเทียบที่เหมาะสม

03 สามารถผลิตต้นแบบก่อนเพื่อทดสอบกระบวนการได้หรือไม่?

ไม่มีปัญหาครับ โปรดส่งผ้าและแบบมาให้เรา เราจะผลิตตัวอย่างโดยใช้เครื่องที่เหมาะสม พร้อมทั้งระบุค่าต่างๆ เช่น อุณหภูมิ ความดัน และความเร็ว พร้อมทั้งส่งตัวอย่างผ้าไปด้วย เราจะกำหนดรุ่นเครื่องให้แน่ชัดหลังจากที่คุณยืนยันผลการถ่ายโอนแล้ว

04 สามารถปรับความกว้างของผ้า ความเร็ว และกำลังการผลิตได้หรือไม่?

ใช่ครับ ความกว้างของผ้า ความเร็ว การควบคุมแรงตึง รวมถึงการตั้งค่าการคลายม้วน การนำผ้า และการม้วนกลับ สามารถปรับให้เหมาะสมกับคุณสมบัติของผ้าและเป้าหมายกำลังการผลิตได้ทั้งหมด

05 วัตถุประสงค์หลักของเครื่องตรวจสอบผ้าคืออะไร?

ก่อนการตัดหรือพิมพ์ด้วยวิธีถ่ายความร้อน ให้ตรวจสอบหาข้อบกพร่อง ความแตกต่างของสี ปัญหาเกี่ยวกับความกว้าง และปัญหาที่เกี่ยวข้องกับม้วนผ้า เพื่อลดการต้องทำใหม่ในขั้นตอนต่อไป และลดการลดระดับคุณภาพของผลิตภัณฑ์สำเร็จรูป

06 วัตถุประสงค์ของการจัดแนวขอบอัตโนมัติคืออะไร? การใช้มันเป็นสิ่งจำเป็นหรือไม่?

ระบบจัดแนวขอบอัตโนมัติใช้การตรวจจับขอบด้วยแสงอินฟราเรดเพื่อปรับแก้โดยอัตโนมัติ ซึ่งช่วยให้ขอบผ้าตรงและม้วนผ้าถูกจัดเรียงอย่างแน่นหนา (รุ่นที่มีระบบจัดแนวขอบอัตโนมัติมีความกว้างผ้า 1,900 มม.) หากขั้นตอนต่อไปเกี่ยวข้องกับโต๊ะตัดอัตโนมัติหรือการพิมพ์แบบต่อเนื่อง แนะนำให้ติดตั้งคุณสมบัตินี้

07 ความแตกต่างระหว่างเครื่องคลายผ้าแบบธรรมดาและเครื่องตรวจสอบผ้าคืออะไร?

เครื่องคลายม้วนผ้าแบบพื้นฐานมีหน้าที่เพียงคลายม้วนผ้าและป้อนผ้าด้วยความเร็วที่กำหนด (เส้นผ่านศูนย์กลางสูงสุดในการคลายม้วน: 40 ซม.); ส่วนเครื่องตรวจสอบผ้าจะเพิ่มสถานีตรวจสอบและเครื่องนับจำนวนเข้าไปในกระบวนการคลายม้วน โดยม้วนผ้าไปพร้อมกับการตรวจสอบ

08 วัตถุประสงค์ของการตรวจสอบผ้าภายใต้แสงเทียมคืออะไร? การเพิ่มขั้นตอนนี้มีประโยชน์หรือไม่?

รุ่นที่ติดตั้งระบบแสงและอุปกรณ์ตรวจวัดการผ่านแสงสามารถตรวจพบปัญหาต่าง ๆ เช่น ความหนาที่ไม่สม่ำเสมอและข้อบกพร่องในการทอ ซึ่งตาเปล่ามักมองข้ามได้ง่าย; สำหรับผ้าประเภทระดับกลางถึงระดับสูง หรือผ้าที่มีข้อกำหนดด้านคุณภาพสูง เราแนะนำให้เลือกใช้รุ่นที่ติดตั้งระบบแสง

09 หากม้วนผ้าหนักเกินไปหรือจัดวางไม่เรียบร้อยจนไม่สามารถเคลื่อนย้ายได้ ควรทำอย่างไร?

เลือกรุ่นที่มาพร้อมระบบปรับแนวขอบอัตโนมัติและมอเตอร์เกียร์กำลังสูง (เช่น รุ่น 2.2 kW) ซึ่งช่วยให้มีความเสถียรมากขึ้นเมื่อทำงานกับผ้าม้วนที่มีน้ำหนักมากและรูปทรงไม่สม่ำเสมอ นอกจากนี้ยังสามารถติดตั้งอุปกรณ์นำขอบแบบแขวนเหนือศีรษะเป็นอุปกรณ์เสริมได้อีกด้วย
