Sublimeringsprinter

Sublimeringsprinter ZS2016

Udstyrsmodel:ZS2016

ZS2016-sublimeringsprinteren er udstyret med 16 Epson i3200-printhoveder, har en udskriftsbredde på 1900 mm og en maksimal hastighed på 560 m²/h i højhastighedstilstand, udstyret med et 10.000 m tungt lufttryksspændingssystem, magnetisk svævende linearmotorer importeret fra Japan samt uafhængig infrarød tørring, hvilket gør den velegnet til kontinuerlig sublimeringstryk i meget store mængder på kemiske fibre og beklædningsdele.

Maksimal bredde1900 mm (i samme serie findes også 2000 mm)

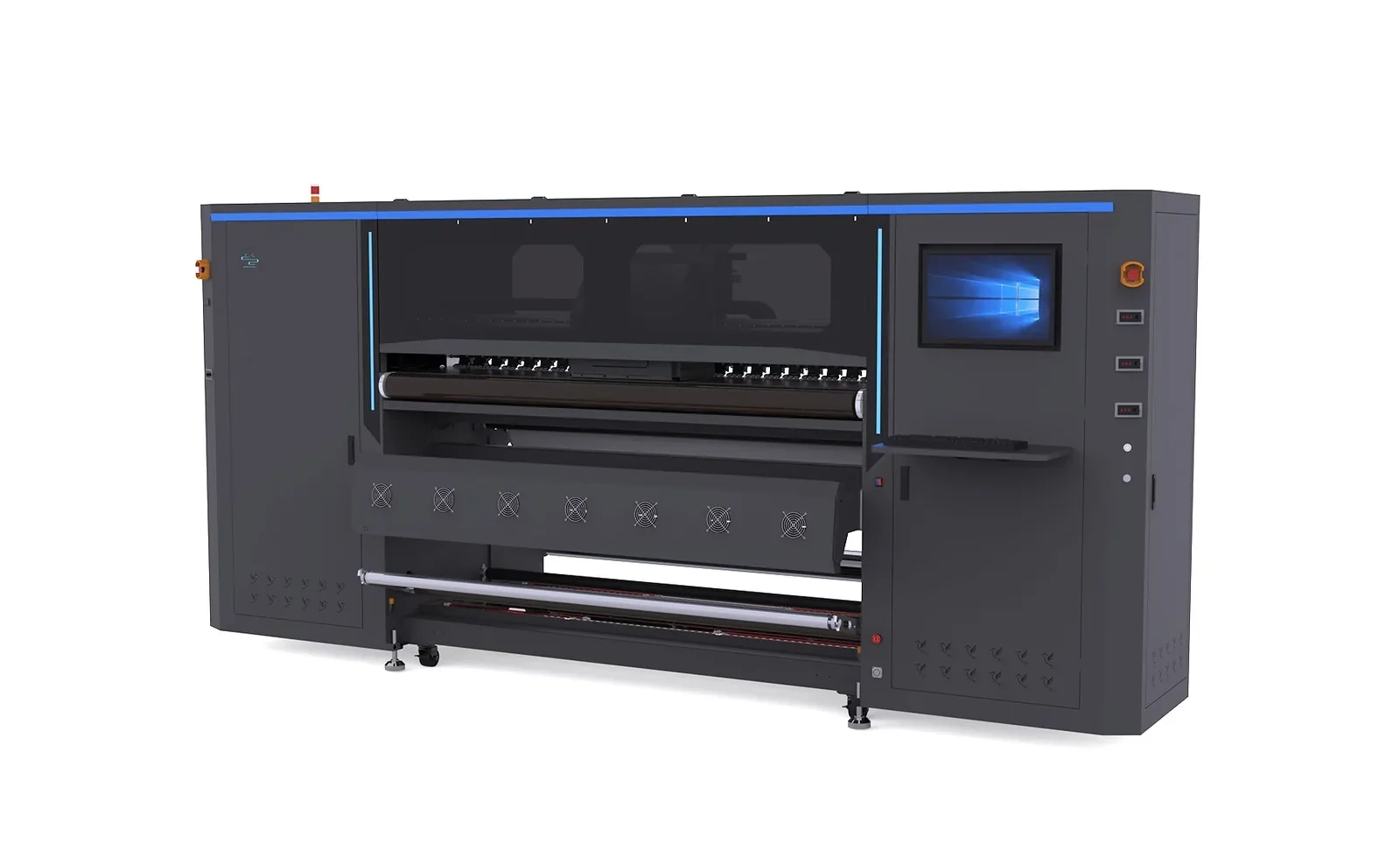

Sublimeringsprinter ZS2016 – 16-hovedet, ekstra bred, højhastigheds digital sublimeringsprinter Sublimeringsprinter
Oversigt over udstyret

Udformning af udstyr med udgangspunkt i konkrete produktionsmål

ZS2016-sublimeringsprinteren er et bredformat, højhastigheds digitalt sublimeringsudstyr, der er udstyret med 16 Epson i3200 højpræcisions-højhastighedsprinthoveder, med en maksimal produktionskapacitet på op til 560 m²/t i højhastighedstilstand.Maskinen er udstyret med et 10.000 m tungt lufttryksspændingssystem, magnetisk svævende linearmotorer importeret fra Japan samt et uafhængigt infrarødt tørresystem, hvilket gør den velegnet til kontinuerlig sublimeringstrykproduktion i meget store mængder af kemiske fibre og tøjstykker.

Maskinens egenskaber

  1. 16 højpræcisionsprinthoveder:Udstyret med 16 Epson i3200-A1 højpræcisions- og højhastighedsprinthoveder med 3200 dyser pr. hoved, der sikrer en høj dråbefinhed og muliggør højopløsningsprint i 3600 dpi.
  2. Bredformat og højhastighedsudskrivning:Udskrivningsbredde på 1900 mm (andre modeller i serien har en bredde på 2000 mm). Den maksimale produktivitet er 560 m²/t i højhastighedstilstand, 420 m²/t i stabil tilstand og 380 m²/t i kvalitetstilstand.seriens højeste produktionskapacitet kan nå op på 650 m²/t, og der kan skiftes mellem tilstandene efter ordrekrav.
  3. 10.000 m tungt lufttryksakseltensioneringssystem til oprulning og afvikling:Udstyret med tunge vægplader og et højstyrke, stift stel, der sikrer høj bæreevne samt præcis og stabil spændingskontrol og kan håndtere ruller på 10.000 m.
  4. Magnetisk svævende linearmotor og metalgitter importeret fra Japan:Høj præcision, høj hastighed, lang levetid, lave vedligeholdelsesomkostninger og præcis udskrivningsplacering.
  5. Højpræcise, lydsvage lineære føringer og glideblokke fra THK, importeret fra Japan:Høj driftsnøjagtighed, skarpere billedkvalitet og lang levetid for udstyret.

Produktdetaljer

  • Kraftigt materialeind- og udløbssystem:Udstyret med en kraftig materialeind- og udløbskonstruktion, hvilket sikrer en mere stabil kontinuerlig produktion med store ruller.
  • Importeret støjsvag kabelkæde:Kabelbundtet føres pænt, med lavt driftsstøj og lang levetid.
  • Højpræcisions-sifonblækbeholder: Stabil blækforsyning og nem daglig vedligeholdelse af printerhovederne.
  • Importerede magnetiske svæveføringer:Stabil præcision ved høj hastighed og minimalt slid.
  • Hansen-styresystem: Stabil styring via hovedkortet og pålidelig drift ved langvarig kontinuerlig drift.

Andre funktioner

  • Automatisk materialeind- og udføringssystem
  • Opvarmningssystem + uafhængig infrarød tørring
  • Intelligent temperaturstyringssystem
  • Belysning af udskrivningsplatformen

Anvendelsesområder

  • Tryk på færdigkonfektion, f.eks. T-shirts og tøjstykker
  • Tryk på boligtekstiler, f.eks. puder og pudebetræk
  • Tryk på rygsække, tasker og lignende
  • Kontinuerligt tryk i store mængder på syntetiske stoffer og stof på ruller

Tekniske parametre

Maskinmodel 2016k (ZS2016)
Udskriftsstørrelse 1900 mm(i samme serie findes også en model med en bredde på 2000 mm)
Printerhovedhøjde 2–5 mm (justerbar)
Printerhovedtype EPSON i3200 (16 hoveder)
Udskrivningshastighed Højhastighedstilstand: 560 m²/t
Stabil tilstand: 420 m²/t
Kvalitetstilstand: 380 m²/t
(Seriens højeste produktionskapacitet kan nå op på 650 m²/t)
Kort- og systemkomponenter Hansen-bundkort / USB
Andre funktioner Automatisk materialeind- og udføringssystem
Opvarmningssystem + uafhængig infrarød tørring
Intelligent temperaturstyringssystem
Belysning af udskrivningsplatformen
Driftsmiljø Normal driftstemperatur 22–28 °C, luftfugtighed 40–60 %
Strømkrav AC 220/110 ±10, 50 Hz–60 Hz,3500 W; tørreeffekt 12600 W
Nettovægt / bruttovægt 1215 kg / 1400 kg
Dimensioner 4000 × 1500 × 1800 mm (emballage 4160 × 1700 × 1860 mm)

Egnet til hvilke produktionsscenarier

ZS2016 er udstyret med 16 i3200-A1-printerhoveder og har en bredde på ca. 1900 mm. Serien findes også i en 2000 mm-udgave, og den nominelle hastighed i højhastighedstilstand kan nå op på 560 m²/t.Det er et anlæg med høj produktionskapacitet, som kun kan udnytte sin fulde effektivitet, når ordremængden, forberedelsen før tryk, overførslen efter tryk og pladsforholdene alle er i overensstemmelse.

Denne maskines model/konfiguration erZS2016, og det effektive trykområde/udskriftsbredde er1900 mm (der findes også en 2000 mm-model i samme serie), og maskinens effekt er3500 W(tørreeffekt 12600 W). Typiske anvendelsesområder omfatter højproduktivt tøjstof, boligtekstiler, industrielle tekstiler og kontinuerlige digitale trykproduktionslinjer. Når man skal vurdere, om maskinen er egnet, bør man tage højde for egne stoffer, mønstre, ordremængder og efterbehandlingsudstyr i sin vurdering og ikke kun se på maskinens maksimale hastighed.

Hvordan estimeres produktionskapaciteten?

De arbejdsmodi, der er angivet i maskinens specifikationer, omfatter: i3200 med 16-hovedskonfiguration
Højhastighedsmodus 560 m²/t
Stabil modus 420 m²/t
Kvalitetsmodus: 380 m²/t
Dysehøjde: 2–5 mm, justerbar. Den nominelle produktionskapacitet for en sublimeringsprinter afhænger også af transferpapir, blæk, farvekonfiguration, omgivelsernes temperatur og luftfugtighed samt hastigheden på den efterfølgende tromleoverførsel. For at sikre kontinuerlig produktion bør udskrivningskapaciteten være lidt højere end den efterfølgende stabiliseringsprocessens produktionskapacitet.

Tilhørende processer og omkostninger, der let overses

Termosublimeringsudskrivning kræver desuden, at termosublimeringsblæk, transferpapir, farvekonfiguration og den efterfølgende tromleoverførselsmaskine er kompatible.Tilpasning af forbrugsmaterialer, spild ved prøvetryk, skift mellem opgaver, energiforbrug, vedligeholdelse af printhoveder og fejlprocent skal alle medregnes i de reelle driftsomkostninger; man kan ikke nøjes med at sammenligne priserne på udstyret.

Installation, vedligeholdelse og bekræftelse af indkøb

  • Kontroller, om strømforsyningen på stedet, antallet af faser, jordforbindelsen og ledningskapaciteten stemmer overens med maskinens3500 W (tørreeffekt 12600 W) konfiguration.
  • Kontroller især blækbanen, printheadets tilstand, farveindstillingerne, papirtørring, op- og afrulningsspænding samt stabiliteten ved kontinuerlig udskrivning.
  • Bekræft udstyrets dimensioner, adgangsvejen, gulvets bæreevne samt plads til betjening og vedligeholdelse; ved masseproduktion skal der desuden tages højde for plads til håndtering af film- eller papirruller.
  • Vi tilbyder modelvalg og vurdering, prøvetryk, installation og idriftsættelse, betjeningstræning, levering af reservedele samt langvarig teknisk support. Der ydes 12 måneders garanti på hele maskinen; det konkrete garantibestemmelser fremgår af kontrakten og den medfølgende dokumentation.

Oplysninger, der anbefales at forberede inden indkøb

Angiv venligst de mest anvendte stoffer og deres gramvægt, færdigvarernes dimensioner, mønsterdetaljer, forventet daglig produktion, eksisterende tryk- eller overførselsudstyr, strømforsyning i produktionslokalet samt den disponible plads.Når forholdene tillader det, bør der udføres prøvetryk og test af kontinuerlig materialegennemløb med de faktiske materialer, inden model, bredde og tilhørende udstyr fastlægges.

Relateret udstyr og dokumentation

Den faktiske produktionskapacitet for en sublimeringsprinter skal matche transferpapir, blæk, farvekonfiguration og hastigheden på den efterfølgende tromleoverførsel. Man kan fortsætte med at sammenligne modeller i samme serie med de faktiske procesvejledninger.

Vores største styrker

Konfigureret med henblik på stabil masseproduktion

  • Udstyret med 16 Epson i3200-A1 højpræcisions-højhastighedsprinthoveder med 3200 dyser pr. hoved
  • Muliggør højopløsningsprint i 3600 dpi
  • Maksimal produktivitet på 560 m²/t i højhastighedstilstand og 420 m²/t i stabil tilstand
  • 10.000 m tungt lufttryksbaseret spændings- og oprulningssystem med tunge vægpaneler og et højstyrke, stift stel
  • Magnetisk svævende linearmotor og metalgitter importeret fra Japan
  • Højpræcise, lydløse lineære føringer og glideblokke fra THK, importeret fra Japan
Egnet materiale og anvendelse

Tilpas processen efter materialets egenskaber

  • Tryk på T-shirts og beklædningsdele
  • Tryk på puder og andre boligtekstiler
  • Tryk på stof til rygsække og tasker
  • Kontinuerligt tryk i store mængder på kunstfiberstoffer og stof på ruller
Valgfri konfigurationer

Udvidelse af moduler i henhold til produktlinjens krav

01i3200 med 16 dyser02Højhastighedsmodus: 560 m²/t03Stabil modus: 420 m²/t04Kvalitetsmodus: 380 m²/t05Dysehøjde: 2–5 mm, justerbar
Ofte stillede spørgsmål

Ofte stillede spørgsmål om »Sublimeringsprinter«

Se denne serie af udstyr
01 Er I en fabrik eller en handelsvirksomhed?

Vi er en producent af trykudstyr med base i Dongguan, Guangdong, der blev grundlagt i 2003. Forskning og udvikling, præcisionsbearbejdning, samling og idriftsættelse foregår alt sammen på vores egen fabrik, og vores udstyr er blevet eksporteret til 83 lande og regioner.

02 Hvordan vælger man mellem sublimeringstransfer og digitaltryk?

Sublimeringstryk med tromle er velegnet til kontinuerlig masseproduktion af tekstiler af syntetiske fibre, da det giver en høj gengivelsesgrad af mønstre, stabile farver og lave enhedsomkostninger. Ved små ordrer med mange forskellige mønstre kan man overveje digitaltryk. Send os stoffet og mønstrene, så giver vi jer nogle sammenlignende anbefalinger.

03 Er det muligt at lave en prøve først for at kontrollere fremgangsmåden?

Det kan vi godt. Send os stoffet og mønsteret, så laver vi en prøve på den relevante maskine og giver dig parametre som temperatur, tryk og hastighed samt en prøve af det trykte stof. Når du har godkendt trykresultatet, fastlægger vi, hvilken maskine der skal bruges.

04 Kan bredden, hastigheden og produktionskapaciteten tilpasses?

Ja. Bredde, hastighed, spændingsregulering samt konfigurationerne for afvikling, sporskorrektion og oprulning kan alle tilpasses efter stoffets egenskaber og produktionsmålene.

05 Hvad er forskellen mellem en sublimationsprinter og en tromleoverførselsprinter?

En tromleoverførselsmaskine udfører både udskrivning og overførsel i én og samme maskine og leverer det færdige stof direkte; en sublimeringsprinter følger en to-trinsproces, hvor man »først udskriver på papir og derefter presser det på stoffet«, hvilket er mere velegnet til tøjstykker og små serier med mange forskellige mønstre.

06 Hvordan vælger man mellem sublimeringsprinterne ZS-1902, ZS1904-K, ZS1908-K og ZS2016?

Inddelt i fire kategorier efter produktionskapacitet: ZS-1902 med to hoveder, 1800 mm (4 passager, 39 m²/t), ZS1904-K med fire hoveder, 1850 mm (115 m²/t), ZS1908-K med otte hoveder, 1850 mm (320 m²/t), ZS2016 med seksten hoveder, 1900 mm (560 m²/t).

07 Er mønstre, der er trykt med sublimeringsteknik, vaskbare?

Termosublimering er en proces, hvor farvestoffet trænger ind i fibrene ved høj temperatur og farver dem indefra, i stedet for blot at danne et lag på overfladen. Den er derfor generelt mere vask- og slidbestandig end overfladetryk; den konkrete kvalitet afhænger af stoffet, mængden af farvestof og presseparametrene, og den endelige kvalitet afgøres ved faktiske prøvetryk.

08 Hvilke forbrugsstoffer skal der bruges til en sublimationsprinter?

Brug termosublimeringsblæk (standard / høj koncentration / ekstra høj koncentration) og termosublimeringspapir. Når papiret er udskrevet, overføres det til stoffet ved hjælp af en rulleoverføringsmaskine eller en varmepressemaskine.

09 Kan en sublimationsprinter bruges sammen med en tromleprinter og en varmepressemaskine?

Ja. Printeren står for at udskrive motivet på overførselspapiret, mens en tromle- eller fladtryksmaskine står for varmepressningen. Der kan sammensættes en komplet produktionslinje, der passer til dit stof og din fremstillingsproces.
