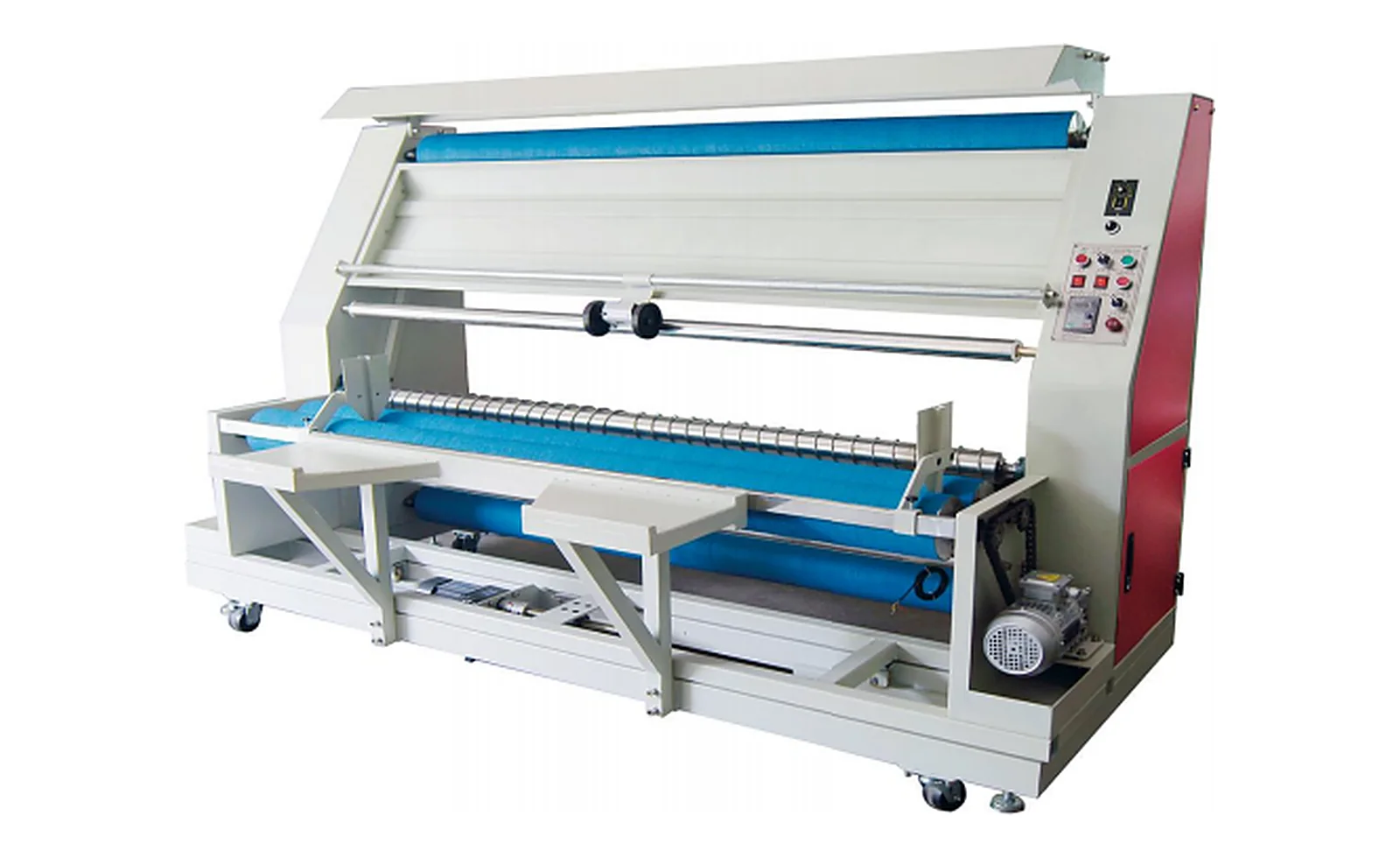

Multifunkční stroj na kontrolu látek s automatickým zarovnáním okrajů (s osvětlením)
Multifunkční stroj na kontrolu látek s automatickým zarovnáním okrajů (s osvětlením) využívá infračervený systém automatického zarovnání okrajů, který zajišťuje rovné okraje role látky. Je vybaven vysoce kvalitním průsvitným materiálem a výkonným horním i dolním osvětlením, které usnadňuje kontrolu povrchu látky. Po dokončení kontroly se stroj automaticky resetuje a zastaví. svinutou látku lze posouvat dopředu i dozadu pro opětovnou kontrolu; maximální průměr odvíjené role je 35 cm, vnější rozměry jsou 2400 × 435 × 1190 mm; stroj je vhodný pro kontrolu a svinování oděvních a bytových textilií.
Stroj na kontrolu látek
Návrh zařízení s ohledem na konkrétní výrobní cíle
Multifunkční automatický stroj na kontrolu okrajů tkanin (s osvětlením) slouží ke kontrole povrchu tkanin a k navíjení rolí. Využívá automatický systém vyrovnávání okrajů pomocí infračerveného záření, který zajišťuje rovné okraje navinuté tkaniny, a je vybaven kvalitním průsvitným materiálem a výkonným horním i dolním osvětlením, což usnadňuje kontrolu povrchových vad a míst, která unikla kontrole, během navíjení.Po dokončení kontroly se zařízení automaticky resetuje a vypne. Navíjení lze provádět vpřed i vzad, což usnadňuje zpětné navinutí a opakovanou kontrolu kusů látky, u nichž byly zjištěny vady; maximální průměr odvíjecího válce je 35 cm, vnější rozměry jsou 2400 × 435 × 1190 mm. Zařízení je vhodné pro kontrolu a navíjení oděvních látek, bytového textilu a běžných metrážních látek.
Výhody zařízení
- Automatický systém vyrovnávání okrajů pomocí infračerveného záření:Zařízení využívá automatický systém vyrovnávání okrajů pomocí infračerveného záření, který během navíjení v reálném čase koriguje polohu okrajů tkaniny, zajišťuje jejich rovnoměrnost a snižuje pracovní zátěž spojenou s opakovaným ručním nastavováním okrajů.
- Automatické resetování a zastavení stroje po dokončení kontroly látky:Po dokončení kontroly látky se zařízení automaticky resetuje a zastaví, což nevyžaduje ruční zásah obsluhy a umožňuje obsluze souběžně se věnovat dalším procesům, jako je nakládání, rozdělování na role a balení.
- Možnost navíjení v obou směrech:Navíjení umožňuje provoz v obou směrech; v případě zjištění přehlédnuté vady lze látku odvinout a znovu zkontrolovat, čímž se zabrání proniknutí vadné látky do následujících výrobních procesů. Toto řešení je vhodné pro zakázky s vysokými požadavky na kvalitu povrchu látky.
- Vysoce kvalitní průsvitný materiál a horní i spodní osvětlení:Kontrolní stůl je vybaven vysoce kvalitním průsvitným materiálem a výkonným horním i spodním osvětlením, díky čemuž je povrch látky jasně viditelný jak v průsvitném, tak v odraženém světle, což usnadňuje identifikaci běžných vad, jako jsou díry, barevné odchylky, šikmá útka a vady tkaní.
- Maximální průměr odvíjecího vřetena 35 cm:Lze použít s rolemi látky o maximálním průměru 35 cm, což splňuje požadavky na kontrolu a navíjení běžných oděvních a bytových textilií i metráže.
- Kompaktní konstrukce stroje:Vnější rozměry činí 2400 × 435 × 1190 mm; tělo stroje je úzké a vysoké, zabírá málo místa a lze jej snadno začlenit do uspořádání kontrolní dílny spolu s procesy odvíjení, balení a stříhání.
Odvětví a oblasti použití
Tento stroj je vhodný pro kontrolní dílny v textilních, tiskařských a barvířských závodech, oděvních továrnách, továrnách na bytový textil a ve skladech látek. Lze jej použít ke kontrole látek, navíjení, kontrole povrchových vad a úpravě navinutých rolí.Zařízení je vhodné pro kontrolu povrchu a navíjení surové tkaniny, potištěné tkaniny, barvené tkaniny a běžných textilií pro domácnost; je zvláště vhodné pro situace, kdy je třeba provádět kontrolu a navíjení současně a kdy je nutné navinout zpět a znovu zkontrolovat tkaninu s nalezenými vadami. Před zahájením provozu je třeba ověřit konfiguraci zařízení podle šířky role, maximálního průměru role, hmotnosti tkaniny a směru pohybu tkaniny do a z dílny.
Technické parametry
| Způsob vyrovnání okrajů | Osvětlení pro kontrolu látky | Navíjení látky | Maximální průměr odvíjené role | Vnější rozměry |
|---|---|---|---|---|
| Automatický systém vyrovnání okrajů pomocí infračerveného záření | Vysoce kvalitní průsvitný materiál + výkonné horní a spodní osvětlení | Ovládání zepředu i zezadu usnadňuje zpětné navíjení a kontrolu | 35 cm | 2400 × 435 × 1190 mm |
Poznámka: Výše uvedené parametry slouží jako reference pro standardní konfiguraci. Šířka tkaniny, průměr odvíjecího válce, konfigurace osvětlení, způsob vyrovnání okrajů, způsob automatického zastavení a rozměry stroje se mohou lišit v závislosti na konkrétním druhu tkaniny, hmotnosti role a zakázkovém řešení. Konečné parametry se řídí technickým potvrzením a smlouvou.
Pokyny k obsluze a bezpečnosti
Před vkládáním a navlékáním tkaniny je třeba zařízení zastavit a odpojit od napájení. Ujistěte se, že je role tkaniny pevně umístěna a že jsou vodicí válce a pracovní plocha pro kontrolu tkaniny čisté a bez cizích předmětů.Osvětlení pro kontrolu látky a prosvětlovací deska se po delším používání zahřívají; při výměně role látky nebo čištění desky nejprve zastavte stroj a počkejte, až se osvětlovací skříň ochladí, abyste se nepopálili. Během provozu nedovolte, aby se ruce, rukávy, šály nebo jiné volné předměty přiblížily k válcům a převodovým částem; při odstraňování záhybů, spojů nebo posunů na povrchu látky nejprve zastavte stroj.Před použitím funkce zpětného navíjení a opětovné kontroly je třeba ověřit správný směr odvíjení role, aby nedošlo k deformaci látky v důsledku tahu v opačném směru. Po přemístění zařízení je třeba zablokovat kolečka a seřídit nožičky; stroj spusťte až po ověření jeho stability; zároveň je třeba v souladu s požadavky dílny zajistit uzemnění, ochranu proti vlhkosti a provádět běžnou údržbu a mazání.
Doporučení pro výběr modelu
Při výběru modelu je třeba nejprve ověřit, zda maximální průměr role látky nepřesahuje 35 cm, a zkontrolovat šířku role, hmotnost, druh látky, šířku průchodů v dílně a instalační prostor pro zařízení.U zakázek, které vyžadují kontrolu těsnosti a zpětné navíjení pro opětovnou kontrolu, je třeba se zaměřit zejména na ověření snadnosti manipulace s rolí látky v obou směrech a na pracovní polohu; u světlých látek s drobnými vadami v tkaní doporučujeme ověřit, zda jas horního a spodního osvětlení a konfigurace prosvětlovacího stolu splňují požadavky na kontrolu látky. V případech, kdy je nutná spolupráce s odvíječem, navíječem nebo řezací linkou, je třeba dále ověřit výšku zařízení, směr přívodu a odvodu látky a rychlost kontroly látky.V případě požadavků na speciální šířku nebo speciální druhy látek lze před nákupem poskytnout informace o konkrétní látce a rolích, aby bylo možné ověřit, zda je nutná konfigurace na míru.
Rozsah použití
Multifunkční automatický stroj na kontrolu okrajů tkanin (s optickou kontrolou) je vhodný pro kontrolu metráže, navíjení, kontrolu netěsností na povrchu tkaniny a úpravu navinutých rolí v kontrolních dílnách. Lze jej také použít v oděvních a textilních továrnách a ve skladech látek pro kontrolu příchozích zásilek, dělení rolí podle počtu metrů a přepravu navinutých látek.Kombinace automatického zarovnání okrajů pomocí infračerveného záření, kontroly povrchových vad pomocí horního a spodního osvětlení a operací před a za navíjecím zařízením je vhodná pro výrobu malých a středních sérií i sériovou výrobu, kde jsou kladeny vysoké požadavky na kvalitu povrchu látky a úhlednost navinutých rolí.
Chcete-li ověřit specifikace multifunkčního stroje na kontrolu látek s automatickým zarovnáním okrajů, jako jsou osvětlení pro kontrolu, způsob zarovnání, průměr odvíjecího válce a konfigurace pro opakovanou kontrolu při navíjení, podívejte se nakategorií produktů kontrolních strojů na tkaninynebo si prohlédnětemultifunkční kontrolní stroje na tkaniny a jednoduché odvíječe tkanin.Můžete nás také kontaktovat a získat doporučení ohledně výběru modelu, potvrzení kompatibility s rolí látky a cenovou nabídku.
Konfigurace pro stabilní sériovou výrobu
- Automatický systém vyrovnání okrajů pomocí infračerveného záření zajišťuje rovné okraje navinuté látky; po dokončení kontroly látky dojde k automatickému resetování a zastavení stroje; navíjení látky lze ovládat vpřed i vzad, což usnadňuje navinutí látky zpět k opětovné kontrole v případě zjištění netěsnosti; vysoce kvalitní průsvitný materiál, silné horní a spodní osvětlení; horní a spodní osvětlení ve spojení s průsvitnou pracovní deskou slouží k detekci vad; maximální průměr odvíjené role 35 cm; vnější rozměry 2400 × 435 × 1190 mm
Přizpůsobení procesu vlastnostem materiálu
Rozšíření modulů podle požadavků výrobní linky
Často kladené otázky týkající se „Stroj na kontrolu látek“
01 Jste výrobní závod nebo obchodní společnost?
Jsme výrobcem tiskového zařízení se sídlem v Dongguan v provincii Guangdong. Společnost byla založena v roce 2003 a veškerý výzkum a vývoj, přesné obrábění, montáž i zkoušky provádíme ve vlastním závodě. Naše zařízení již vyvážíme do 83 zemí a regionů.
02 Jak si vybrat mezi sublimačním válcovým přenosem a digitálním potiskem?
Sublimační transfer pomocí válce je vhodný pro sériovou výrobu textilií z umělých vláken; vyznačuje se vysokou věrností reprodukce vzorů, stabilními barvami a nízkými jednotkovými náklady; u malých sérií s více vzory lze zvážit digitální řešení. Zašlete nám vzorky látek a vzorů a my vám poskytneme srovnávací doporučení.
03 Je možné nejprve vyrobit vzorek a ověřit tak výrobní postup?
Ano. Zašlete nám látku a vzor, my vyhotovíme vzorek na příslušném stroji, poskytneme vám parametry jako teplotu, tlak a rychlost spolu se vzorovým kusem látky. Až po ověření výsledku přenosu se rozhodneme pro konkrétní model stroje.
04 Lze šířku pásu, rychlost a výrobní kapacitu přizpůsobit na míru?
Ano. Šířku pásu, rychlost, regulaci napětí i konfiguraci odvíjení, vyrovnávání a navíjení lze přizpůsobit vlastnostem tkaniny a cílovým výrobním kapacitám.
05 Jaké problémy řeší především stroj na kontrolu látek?
Před stříháním nebo potiskem je třeba z látky vytřídit vady, barevné odchylky, problémy s šířkou a svitky, aby se omezilo množství oprav v dalších fázích výroby a snížení kvality hotových výrobků.
06 K čemu slouží automatické zarovnání okrajů? Je nutné tuto funkci používat?
Automatické vyrovnávání okrajů pomocí infračerveného snímače zajišťuje automatickou korekci, díky čemuž jsou okraje navinuté tkaniny rovné a role pevně svinutá (u modelů s automatickým vyrovnáváním okrajů je šířka navíjené tkaniny 1900 mm). Pokud je následným krokem automatický řezací stroj nebo kontinuální potisk, doporučujeme tuto funkci zvolit.
07 Jaký je rozdíl mezi jednoduchým strojem na rozkládání látky a strojem na kontrolu látky?
Jednoduchý odvíječ látky slouží pouze k rozvinutí role látky a k jejímu dopravování nastavenou rychlostí (maximální průměr role 40 cm); kontrolní stroj je vybaven odvíječem a navíc obsahuje kontrolní stanici a počítadlo, přičemž látka se během kontroly zároveň navíjí.
08 K čemu slouží kontrola látky pomocí osvětlení? Stojí za to ji zavést?
Modely vybavené osvětlením a prosvětlovacím zařízením umožňují odhalit problémy, jako jsou nerovnoměrná tloušťka nebo vady tkaniny, které lze snadno přehlédnout pouhým okem. Pro výrobu látek střední a vyšší třídy nebo pro výrobky s vysokými požadavky na kvalitu doporučujeme zvolit model s osvětlením.
09 Co dělat, když se těžké a nepravidelně zabalené role látky nedají přemístit?
Zvolte model s automatickým zarovnáváním okrajů a vysoce výkonným redukčním motorem (např. model s výkonem 2,2 kW), který zajišťuje stabilnější balení těžkých a nepravidelných kusů látky; jako volitelné příslušenství lze zvolit také vysokozdvižné zařízení pro přisávání okrajů.
