Sublimační rotační lis

Termosublimační válcový transferový lis (luxusní verze) ZS-BD

Model zařízení:ZS-BD

Termosublimační válcový transferový stroj ZS-BD (luxusní verze) je k dispozici s válci o průměru 420/610/800/1000 mm, šířku pásu 1300–2000 mm, výkon 19–100 kW a maximální rychlost 1200 m/h. Je vybaveno plachtou DuPont, dvouvrstvými válci, tlakové válce, dvojité navíjení tkaniny a dovážené elektrické komponenty. Je vhodný pro potisk oděvů, bytového textilu, obuvi, čepic a reklamních předmětů.

Maximální šířka role1300-2000 mm Rychlost výroby120-1200 m/h

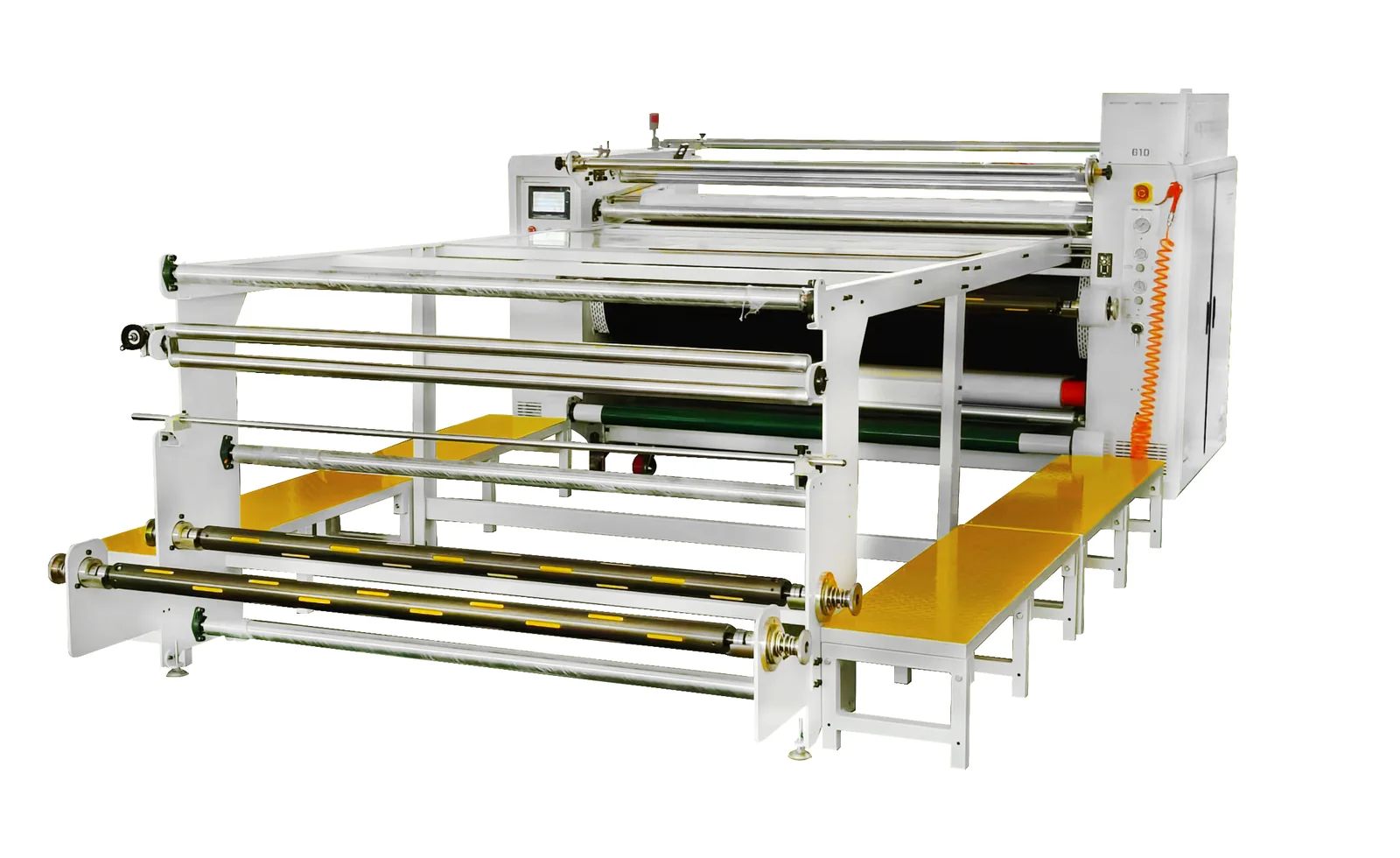

Termosublimační válcový přenosový stroj (luxusní verze) ZS-BD – kompletní zařízení s dvojitými válci Sublimační rotační lis
Přehled zařízení

Návrh zařízení s ohledem na konkrétní výrobní cíle

Termosublimační válcový transferový stroj ZS-BD (luxusní verze) je určen pro kontinuální výrobu termotransferových potisků se středním až vysokým výkonem. Nabízí čtyři průměry válců – 420 mm, 610 mm, 800 mm a 1000 mm – a řadu efektivních šířek od 1300 mm do 2000 mm.Výkon zařízení se pohybuje v rozmezí 19 kW až 100 kW, maximální výrobní rychlost dosahuje 1200 m/h. Zařízení využívá plst z materiálů společnosti DuPont, dvouvrstvé válce, tlakové válce, dvojitý navíjecí válec a dovážené elektrické komponenty. Je vhodné pro sublimační potisk rolí v odvětvích oděvů, bytového textilu, tašek, obuvi a klobouků, řemeslných výrobků a reklamních předmětů.

Výhody zařízení

  • Rolovací plsť z materiálu DuPont:Používá se dovážená rolovací plsť z materiálu americké společnosti DuPont o tloušťce přibližně 10 mm; plsť zajišťuje rovnoměrný přenos tlaku, dobrý výsledek potisku, je odolná proti opotřebení a přispívá k udržení dlouhodobě stabilní kvality potisku.
  • Dvouvrstvý válec:Vnitřní i vnější kruh jsou precizně obrobeny na soustruhu; dvouvrstvý válec se zahřívá rovnoměrněji, což zajišťuje sytější barvy při přenosu; optimalizovaná struktura pro absorpci tepla snižuje tepelné ztráty a zajišťuje úspornější provoz zařízení.
  • Pneumatický válec pro udržení tlaku:Válec může zastavit pohyb v požadované poloze a udržet tlak, čímž zvyšuje stabilitu a přesnost tlakového systému a zajišťuje rovnoměrnější a spolehlivější tlak při nepřetržité výrobě.
  • Dvouválcové navíjení tkaniny na těle stroje:Tkanina se navíjí přímo mezi dvěma válci na těle stroje, není tedy nutné dodatečně instalovat navíjecí stroj, což šetří místo a zjednodušuje výrobní proces.
  • Dovážené elektrické komponenty:Klíčové elektrické komponenty jsou dovážené, vyznačují se vysokou přesností, stabilním chodem a dlouhou životností, což usnadňuje dlouhodobou nepřetržitou výrobu a údržbu.

Vhodná odvětví a oblasti použití

Tento stroj patří mezi válcové sublimační tiskárny a je vhodný pro zpracování oděvů, bytového textilu, tašek, deštníků a podobně. Je vhodný pro kontinuální sublimační tisk na oděvní látky, bytový textil a průmyslové textilie, stejně jako pro sériové zakázky s vysokými požadavky na stabilitu barev a výrobní kapacitu.Hlavní technické parametry zařízení jsou: šířka pásu 1300–2000 mm, výrobní rychlost 120–1200 m/h, příkon 19 / 28 / 45 / 68 / 100 kW. Před zahájením sériové výroby doporučujeme provést zkušební provoz s reálným materiálem, aby se ověřila šířka tkaniny, vzor a cílová výrobní kapacita, jakož i technologické parametry, jako jsou teplota, tlak a rychlost.

Technické parametry

Průměr Šířka Napětí výkon rychlost rozměry stroje Rozměry balení Hmotnost
420 1800 220 V/380 V 19 120–160 4850×2580×1600 2700×1050×1750 1500
420 2000 220 V/380 V 28 120–160 4850 × 2780 × 1600 2900×1100×1750 1600
610 1300 220 V/380 V 45 220–280 3950 × 2100 × 1850 2250×1250×2000 1600
610 1800 220 V/380 V 45 220–280 4950 × 2600 × 1850 2750×1240×2000 2000
610 2000 220 V/380 V 45 220–280 4950 × 2800 × 1850 2900×1240×2000 2200
800 1800 220 V/380 V 68 550–620 4950 × 2650 × 1980 2800×1450×2200 3100
800 2000 220 V/380 V 68 550–620 4950 × 2850 × 1980 3000×1450×2200 3300
1000 2000 220 V/380 V 100 1000–1200 5500×3000×2300 3150×2150×2500 4800

Poznámka: Výše uvedené parametry slouží jako reference pro standardní konfiguraci. Skutečný průměr válce, šířka pásu, výkon, napětí, montážní rozměry a konfigurace mohou být upřesněny nebo přizpůsobeny na míru podle materiálu, výrobní kapacity a podmínek na místě; konečné parametry se řídí technickým návrhem a smlouvou.

Pokyny k obsluze a bezpečnosti

Zařízení využívá k ohřevu válce s termálním olejem; válce, topné trubky a olejové potrubí dosahují během provozu vysokých teplot. Při obsluze a čištění je nutné nosit ochranné rukavice; přímý dotyk válců a součástí olejového potrubí je přísně zakázán.Před vkládáním materiálu, vyjímáním materiálu, výměnou rohože nebo seřizováním šířky je nutné zařízení nejprve zastavit a ujistit se, že válec zcela zastavil a teplota se nachází v bezpečném rozmezí. V místech s pneumatickým tlakováním dochází k sevření; během provozu je přísně zakázáno zasahovat rukou mezi válec a přítlačný váleček; před seřízením tlaku nebo údržbou pneumatického okruhu je nutné nejprve uvolnit tlak. Zařízení musí být spolehlivě uzemněno a zapojeno kvalifikovaným elektrikářem; elektrická skříň musí být udržována v suchu a čistotě.Při každodenní údržbě je třeba podle pokynů v příručce kontrolovat hladinu teplonosného oleje, napnutí tkaniny a pneumatické válce; v případě zjištění úniku oleje, neobvyklých zvuků nebo abnormálních výkyvů teploty je nutné zařízení neprodleně zastavit a provést opravu. Výkon tohoto stroje je 19 / 28 / 45 / 68 / 100 kW; před připojením je třeba ověřit, zda kapacita napájení v dílně splňuje požadavky.

Doporučení pro výběr modelu

Při výběru modelu je třeba nejprve ověřit šířku látky, vzor a požadovanou výrobní kapacitu.Šířka pásu tohoto stroje je 1300–2000 mm; výkonové varianty jsou 19 / 28 / 45 / 68 / 100 kW, výrobní rychlost je 120–1200 m/h. V závislosti na skutečných rozměrech zpracovávaného materiálu a cílovém výkonu lze zvolit odpovídající konfiguraci; pokud daná specifikace nevyhovuje, lze zvolit model ze stejné řady s větší šířkou pásu nebo vyšším výkonem.Dále je třeba ověřit kapacitu elektrické sítě v dílně, prostor pro umístění zařízení a pro nakládání a vykládání materiálu a vyhradit místo pro provádění běžné údržby.

Rozsah použití

Vhodné pro různé druhy oděvů, bytového textilu, tašek, deštníků, rohoží, obuvi a čepic, řemeslných výrobků, dárkových předmětů, hraček a reklamních předmětů; lze je také použít pro procesy jako je horká ražba, termotransferový tisk a kalandrování. Před zahájením sériové výroby doporučujeme poskytnout vzorky materiálu k provedení zkušebního tisku, aby bylo možné ověřit procesní parametry, jako jsou teplota, tlak a rychlost.

Chcete-li porovnat různé konfigurace, podívejte se nasublimační válcový transferový stroj ZS-BA (verze pro oděvy) a sublimační válcový transferový stroj ZS-BB (profesionální verze) a termosublimační válcový přenosový tiskárnu ZS-BC (luxusní verze), termosublimační válcový přenosový tiskárnu ZS-BF nebo ZS-BE Termosublimační lis na podložky pod myš, případně nás můžete kontaktovat a získat doporučení ohledně výběru modelu ZS-BD, odhad výrobní kapacity a návrh vzorků.

Hlavní přednosti

Konfigurace pro stabilní sériovou výrobu

  • Rovnací pás z materiálu DuPont o tloušťce přibližně 10 mm, který zajišťuje kvalitní výsledek přenosu a dlouhou životnost. Vnitřní a vnější povrchy dvojitých válců jsou precizně obrobeny na soustruhu, což zajišťuje rovnoměrné rozložení tepla, syté barvy a úsporu elektrické energie. Tlakový válec dokáže zastavit v požadované poloze a udržet tlak, čímž zvyšuje stabilitu a přesnost systému. Tělo stroje je vybaveno dvojitým navíjecím válcem, není tedy nutné dodatečně pořizovat navíječ. Používají se dovážené elektrické komponenty, které se vyznačují vysokou přesností a dlouhou životností. K dispozici jsou válce o průměrech 420, 610, 800 a 1000 mm. Šířka pásu se pohybuje v rozmezí 1300–2000 mm, maximální rychlost dosahuje 1200 m/h.
Vhodné materiály a použití

Přizpůsobení procesu vlastnostem materiálu

  • Oblečení, textil do domácnosti, tašky, deštníky, rohože, obuv a čepice, řemeslné výrobky, dárkové předměty, hračky, reklamní předměty, ražba zlatem, termotransferový potisk, kalandrování
Volitelné konfigurace

Rozšíření modulů podle požadavků výrobní linky

01Průměr válců 420 mm, 610 mm, 800 mm, 1000 mm; užitná šířka 1300–2000 mm; výkonové konfigurace 19–100 kW; výrobní rychlost 120–1200 m/h; tkaniny DuPont, dvouvrstvé válce a tlakové válce, dvouválcový navíječ a dovážené elektrické komponenty. Možnost přizpůsobení podle materiálu, šířky pásu, výrobní kapacity a podmínek na místě
Často kladené otázky

Často kladené otázky týkající se „Sublimační rotační lis“

Prohlédněte si tuto řadu zařízení
01 Jste výrobní závod nebo obchodní společnost?

Jsme výrobcem tiskového zařízení se sídlem v Dongguan v provincii Guangdong. Společnost byla založena v roce 2003 a veškerý výzkum a vývoj, přesné obrábění, montáž i zkoušky provádíme ve vlastním závodě. Naše zařízení již vyvážíme do 83 zemí a regionů.

02 Jak si vybrat mezi sublimačním válcovým přenosem a digitálním potiskem?

Sublimační transfer pomocí válce je vhodný pro sériovou výrobu textilií z umělých vláken; vyznačuje se vysokou věrností reprodukce vzorů, stabilními barvami a nízkými jednotkovými náklady; u malých sérií s více vzory lze zvážit digitální řešení. Zašlete nám vzorky látek a vzorů a my vám poskytneme srovnávací doporučení.

03 Je možné nejprve vyrobit vzorek a ověřit tak výrobní postup?

Ano. Zašlete nám látku a vzor, my vyhotovíme vzorek na příslušném stroji, poskytneme vám parametry jako teplotu, tlak a rychlost spolu se vzorovým kusem látky. Až po ověření výsledku přenosu se rozhodneme pro konkrétní model stroje.

04 Lze šířku pásu, rychlost a výrobní kapacitu přizpůsobit na míru?

Ano. Šířku pásu, rychlost, regulaci napětí i konfiguraci odvíjení, vyrovnávání a navíjení lze přizpůsobit vlastnostem tkaniny a cílovým výrobním kapacitám.

05 Jaký je rozdíl mezi zkušebním strojem a sériovým strojem a jak si vybrat?

ZS-BA1 – zkušební stroj s průměrem válce 200 mm a dvěma variantami užitečné šířky – 1200 mm a 1700 mm – slouží k ověření technologických parametrů a k malosériové výrobě; pro nepřetržité velkosériové zakázky se volí odpovídající model pro sériovou výrobu podle šířky a denní produkce.

06 Jaká je maximální šířka potisku? Lze ji přizpůsobit na míru?

Standardní šířky jsou 1200 mm, 1700 mm a další; šířku i rozměry válců lze přizpůsobit podle objednávky, přičemž maximální šířka válce může činit 6 metrů a průměr 2,5 metru.

07 Jak dlouho trvá zahřátí stroje? Je teplota během výroby stabilní?

Modely s ohřevem termálním olejem (např. ZS-BA1) dosáhnou teploty 200 °C přibližně za 45 minut; jsou vybaveny automatickým výstražným zařízením, které v reálném čase zobrazuje teplotu a v případě překročení teploty automaticky spustí výstrahu; při nepřetržité výrobě je teplota poměrně stabilní.

08 Jaké jsou spotřební materiály pro transferový tisk? Je třeba často měnit vlněnou podložku?

Hlavními spotřebními materiály jsou přenosový papír a potahová páska. Papír je jednorázový, zatímco potahová páska patří mezi díly, které se pravidelně vyměňují. Model ZS-BA1 používá potahovou pásku z materiálu DuPont o tloušťce 10 mm; interval výměny závisí na objemu výroby a údržbě.

09 Jakou šířku lze u sériově vyráběných modelů dosáhnout?

Verze pro oděvní průmysl ZS-BA má rozměry 1700 / 1900 mm, profesionální verze ZS-BB pokrývá rozsah 1300–3300 mm, luxusní verze ZS-BC má šířku 2000 mm, extra široká verze ZS-BF dosahuje 3300 mm a digitální luxusní verze ZS-BD má šířku 2200 mm.

10 Jaké úrovně rychlosti a produkce lze dosáhnout u sériově vyráběných modelů?

Rychlost sériově vyráběných modelů se pohybuje od 90 m/h do 1600 m/h; luxusní verze ZS-BC dosahuje maximální rychlosti 1600 m/h, digitální luxusní verze ZS-BD pak 2000 m/h. Skutečná produkce závisí na druhu látky a vzoru.

11 Průměry válců se liší – jak si vybrat ten správný?

Průměr válců se pohybuje od 270 mm do 1500 mm: u modelů pro oděvní průmysl a profesionálních modelů se běžně vyskytují průměry 270–800 mm, u luxusní verze ZS-BC je to 800 / 1000 / 1200 mm a u digitální luxusní verze lze dosáhnout až 1500 mm.

12 Mají sériově vyráběné modely vysoký výkon? Jaké jsou požadavky na napájení a prostor?

Výkon sériově vyráběných modelů se pohybuje od 13 kW do 146 kW, přičemž větší modely jsou obvykle napájeny třífázovým proudem o napětí 380 V. Před zadáním objednávky vám poskytneme seznam požadavků na napájení, rozvod elektřiny a prostory podle konkrétního modelu; napětí zařízení určených pro export lze přizpůsobit na přání.
