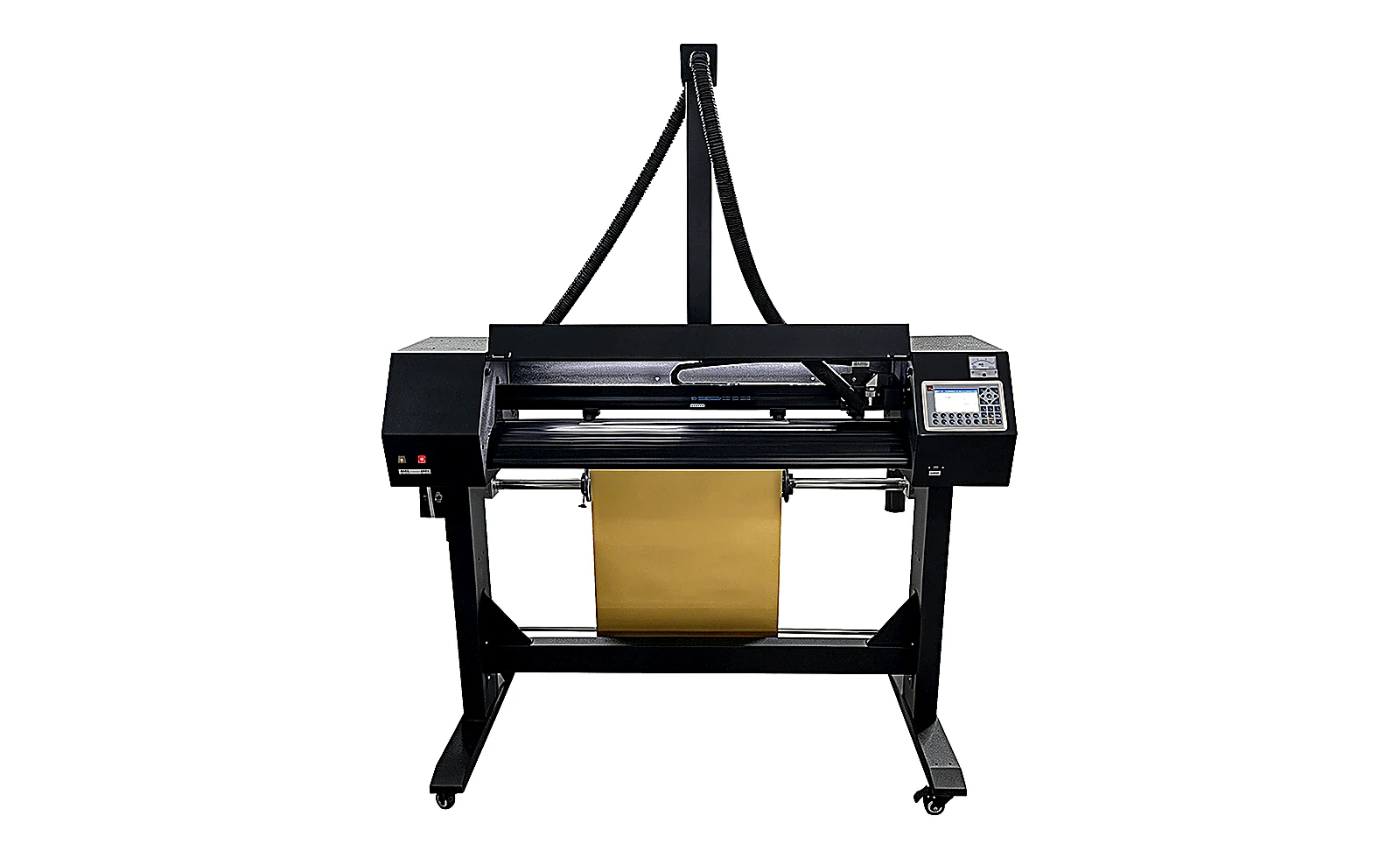

全自動廃材排出式レーザー彫刻機
機器型番:DF-980(50W / 45W / 80W)
全自動廃材排出式レーザー彫刻機 DF-980 は、彫刻フィルム、ポリエステルフィルム、クラフト紙、カード紙、青稞紙、剥離紙、不織布、オックスフォード布、皮革、高強度反射フィルムなどの非金属軟質材料のレーザー穴あけおよび輪郭切断に適しています。最大切断幅は800mmで、50WのCO2レーザーチューブ、金属RFレーザー45Wおよび80Wの3種類の構成をご用意しており、最大切断厚さはそれぞれ≤1.5mm / ≤2.2mm / ≤3mmです。インテリジェント光制御、USBメモリによるオフライン加工、1台多用途、排煙システムを備えています。
レーザーマーキング機
実際の生産目標に基づいて設備を設計する
全自動廃材排出式レーザー彫刻機 DF-980 は、彫刻用フィルム、ポリエステルフィルム、クラフト紙、カード紙、青稞紙、剥離紙、不織布、オックスフォード布、皮革、高強度反射フィルムなどの非金属軟質材料のレーザー穴あけ、文字彫刻、エッジカットに対応し、最大切断幅は800mmです。本装置には3種類の構成があります。DF-980 50WはCO₂レーザー管とステッピングモーターを採用し、加工精度は±0.2、最大切断厚さは1.5mm以下です。DF-980 45WおよびDF-980 80Wは金属RFレーザーとサーボモーターを採用し、加工精度は±0.5、最大切断厚さはそれぞれ2.2mm以下および3mm以下です。本機は、インテリジェント光制御、レーザー中空加工、エッジ追従切断、USBメモリによるオフライン加工、1台多用途、排煙システムなどの機能を備えており、広告制作、商標・サイン、アパレルパターン作成、ギフト制作などの加工シーンに適しています。
主要機能
- インテリジェント出力制御:素材や図形に応じてレーザー出力を自動調整し、確実に貫通させつつ、焼きすぎやエッジの黄ばみを低減し、完成品のエッジ品質を向上させます。
- レーザー透かし彫り:文字用フィルム、反射フィルム、紙、皮革などの素材に精細な透かし彫り図柄を施すことができ、看板、ギフト、広告などの複雑な形状の加工に適しています。
- 輪郭に沿った切断:下紙を傷つけることなく図形の輪郭に沿って切断でき、文字用フィルムや剥離紙など、半切りや輪郭裁断が必要な素材に適しています。
- USBメモリによるオフライン動作:USBメモリによるオフライン動作に対応しており、PCに常時接続しなくても、機械上で直接ファイルを呼び出して加工できるため、作業場での複数台の配置やファイルの受け渡しが容易です。
- 1台で多用途:1台の装置で、中空加工、文字彫刻、エッジカットなど多様な加工に対応可能です。800mmの切断幅と様々なレーザー出力構成を組み合わせることで、多種多様な非金属軟質材料の加工ニーズに対応します。
- 排煙システム:レーザー加工で発生する煙や臭気を速やかに排出し、作業場の環境を改善します。日常的には排煙配管の詰まりがないよう注意し、定期的な清掃を行ってください。
本機の特長
- 全自動廃材排出設計:彫刻フィルムや剥離紙などの材料の裁断工程向けに設計されており、切断完了後に手作業による廃材の分離や作業台の清掃作業を軽減し、連続作業の効率を向上させます。
- 3種類のレーザー構成から選択可能:CO₂レーザー管50Wと金属RFレーザー45W、80Wの3種類の構成を用意しており、出力が高いほど切断可能な厚みが増します。材料の種類や厚みに応じて適切な機種を選択できます。
- ステッピングモーターとサーボモーターの選択可能:DF-980 50Wはステッピングモーターを採用し、機械精度は±0.2です。45Wおよび80Wはサーボモーターを採用し、機械精度は±0.5です。精度要件や予算に応じて構成を選択できます。
- 最大切断幅 800mm:3種類の構成いずれも最大切断幅は800mmで、広告制作、横断幕、屋外壁面広告など、比較的大きなサイズの加工ニーズに対応可能です。
適用業界と用途
本機は、文字転写フィルム、ポリエステルフィルム、クラフト紙、カード紙、青稞紙、剥離紙、不織布、オックスフォード布、皮革、高強度反射フィルムなどの非金属軟質素材の加工に適しており、広告制作、商標・サイン制作、アパレルのパターン作成、屋外壁面広告、横断幕、機器へのインクジェット印字、ギフト制作などの場面で利用可能です。量産前には、実際の素材を使用してテストカットを行い、出力、速度、切断厚さのパラメータを確認するとともに、切断状態やエッジの状態を点検することをお勧めします。
技術仕様
| 項目 | 仕様 |
|---|---|
| 機種 | DF-980(50W / 45W / 80Wの3種類) |
| レーザーの種類 | CO₂レーザー管 / 金属RFレーザー |
| レーザー出力 | 50W / 45W / 80W(型番による) |
| 機械精度 | ±0.2 / ±0.5(機種により) |
| 最大切断幅 | 800mm |
| 最大切断厚さ | ≤1.5mm / ≤2.2mm / ≤3mm(型番による) |
| モーターの種類 | ステッピングモーター / サーボモーター(型番による) |
型番構成
| 機種 | レーザーの種類 | レーザー出力 | 機械精度 | 最大切断幅 | 最大切断厚さ | モーターの種類 |
|---|---|---|---|---|---|---|
| DF-980 50W | CO2レーザー管 | 50W | ±0.2 | 800mm | ≤1.5mm | ステッピングモーター |
| DF-980 45W | 金属RFレーザー | 45W | ±0.5 | 800mm | ≤2.2mm | サーボモーター |
| DF-980 80W | 金属RFレーザー | 80W | ±0.5 | 800mm | ≤3mm | サーボモーター |
備考:上記の仕様は標準構成の参考値です。レーザー出力、機械精度、最大切断厚さ、モーターの種類、および廃材排出方法は、実際の材料やカスタマイズ内容に応じて調整される場合があります。最終的な仕様は、技術確認および契約内容に準じます。
操作および安全上の注意
本装置はレーザーを用いて穴あけおよび切断を行います。稼働中は、切断エリアを観察するために保護カバーを開けることを厳禁します。起動前には、保護カバー、インターロック装置、緊急停止ボタンがすべて正常な状態であることを確認し、適切な波長に対応したレーザー保護メガネを着用してください。文字転写フィルム、反射フィルム、皮革などの素材を加工すると、煙や粉塵、臭気が発生します。排煙システムを正常に稼働させ、作業場の換気を十分に行い、排煙ダクトやフィルター装置を定期的に清掃してください。装置は確実に接地してください。電圧変動の激しい作業場では、電圧安定装置の設置を推奨します。素材の交換や出力・速度パラメータの調整を行った後は、まず試切を行い、切断状態とエッジの状態を確認してから量産に移行してください。日常的には、集光レンズ、ガイドレール、作業台の清潔を保ち、マニュアルの指示に従ってメンテナンスを行ってください。レーザー光路のメンテナンスは専門の担当者が行う必要があります。
機種選定の推奨事項
機種選定の際は、まず材料の種類と最大厚さを確認してください。文字彫刻用フィルム、カード用紙、青稞紙、剥離紙などの薄型材料の場合、DF-980 50W(CO2レーザー管)でほとんどのニーズを満たすことができます。比較的厚いポリエステルフィルム、反射フィルム、不織布、または皮革を貫通切断する必要がある場合は、金属RFレーザー構成の選択をお勧めします。このうち、45Wの最大切断厚さは2.2mm以下、80Wは3mm以下です。精度に関しては、DF-980 50Wの加工精度は±0.2であり、輪郭精度が要求される注文に適しています。45Wおよび80Wの精度は±0.5です。加工範囲が800mmに近い場合は、材料の搬送方法と送り込みスペースを確認するとともに、作業場の排煙条件、電源状況、および装置の設置スペースも確認してください。
適用範囲
全自動廃材排出式レーザー彫刻機は、広告制作、商標・ロゴ制作、アパレル用パターン作成、屋外壁面広告、横断幕、機器用インクジェットマーキング、ギフト製作などのシーンに適しており、文字フィルムへの穴あけ・彫刻、ポリエステルフィルムや剥離紙の輪郭カット、クラフト紙やカード紙の穴あけ、青稞紙の加工、不織布やオックスフォード布の裁断、皮革への文字彫刻、および高強度反射フィルムの切断などの加工に使用できます。800mmの切断幅と3種類のレーザー構成の組み合わせにより、加工面積が広く、材料の種類が多く、1台で多用途に活用し、手作業による廃材排出を削減したい加工シーンに適しています。
全自動廃材排出式レーザー彫刻機のレーザー出力、切断幅、切断厚さ、および廃材排出方式を確認するには、レーザーマーキング機の製品カテゴリをご覧いただくか、 スーパーレーザーマーキング・彫刻機、ダイナミックレーザーマーキング機をご参照ください。また、弊社までお問い合わせいただければ、機種選定のアドバイス、材料の試切断、お見積りをご提供いたします。
量産を安定させるために構成された
- インテリジェントな光量制御により、素材や図形に応じてレーザー出力を調整 レーザー彫刻:繊細な透かし彫りの加工に最適 輪郭追従カット:輪郭に沿ってカットし、台紙を傷つけません USBメモリによるオフライン加工、PCへの常時接続が不要。1台で多用途:透かし彫り、彫刻、輪郭に沿った切断に対応。排煙システムにより、加工時の煙や粉塵を速やかに排出。全自動廃材排出設計により、手作業による廃材の分別を削減。最大切断幅800mm。3種類のレーザー構成:CO2 50W / 金属用RF 45W、80W
材料の特性に合わせてプロセスを決定する
生産ラインの要件に応じてモジュールを拡張する
「レーザーマーキング機」に関するよくある質問
01 御社は製造会社ですか、それとも商社ですか?
当社は広東省東莞市に拠点を置くプリント機器製造企業であり、2003年に設立されました。研究開発、精密加工、組立、試運転のすべてを自社工場で行っており、当社の機器はすでに83の国と地域に輸出されています。
02 昇華転写とデジタルプリント、どちらを選ぶべきか?
昇華転写は、化学繊維系の生地における連続量産に適しており、デザイン再現性が高く、発色が安定しており、単位コストも低くなります。多品種・小ロットの注文については、デジタルプリントの採用をご検討ください。生地とデザインデータをお送りいただければ、最適な方法についてご提案いたします。
03 まず試作して、製造工程を確認することは可能でしょうか?
はい、可能です。生地とデザインを送っていただければ、対応する機種で試作を行い、温度、圧力、速度などのパラメータとサンプル生地をご提示いたします。転写効果をご確認いただいた上で、機種を決定させていただきます。
04 幅、速度、生産能力はカスタマイズ可能ですか?
可能です。幅、速度、張力制御、ならびに展開、偏移補正、巻き取りの構成は、いずれも生地の特性や生産目標に合わせて調整可能です。
05 光ファイバー、紫外線、CO₂の3種類のレーザー、どれを選べばいい?
光ファイバーは金属や一部の硬質プラスチックに適しています。UVは冷光であるため、プラスチック、ガラス、フィルムなどの熱に敏感な素材に適しています。CO2は、木材、アクリル、皮革、布地などの非金属素材に適しています。
06 手動の搬入・搬出と自動マーキング機、どちらを選ぶべきか?
多品種・小ロットで、ワークの形状が一定でない場合は、手動でのロード・アンロードを行う機種の方が柔軟性が高いです。単一品種・大量生産の場合は自動モデル(DF-PT)を採用し、連続マーキングにより人件費を削減できます。
07 マーキング機ではどのような内容を刻印できますか?
シリアル番号、QRコード、バーコード、ロゴ、パラメータ、トレーサビリティコードなどに対応しており、非接触加工のため、消耗品は不要です。
08 全自動廃材排出式彫刻機と一般的なレーザー切断機にはどのような違いがありますか?
この製品の最大の特徴は、打ち抜き後に自動的に切りくずを分離する点にあり、文字転写フィルム、反射フィルム、剥離紙などの素材をカットした後、手作業で切りくずを取り除く必要がありません。最大カット幅は800mmで、50W、45W、80Wの3種類の仕様が用意されています。
