Sublimationsdrucker

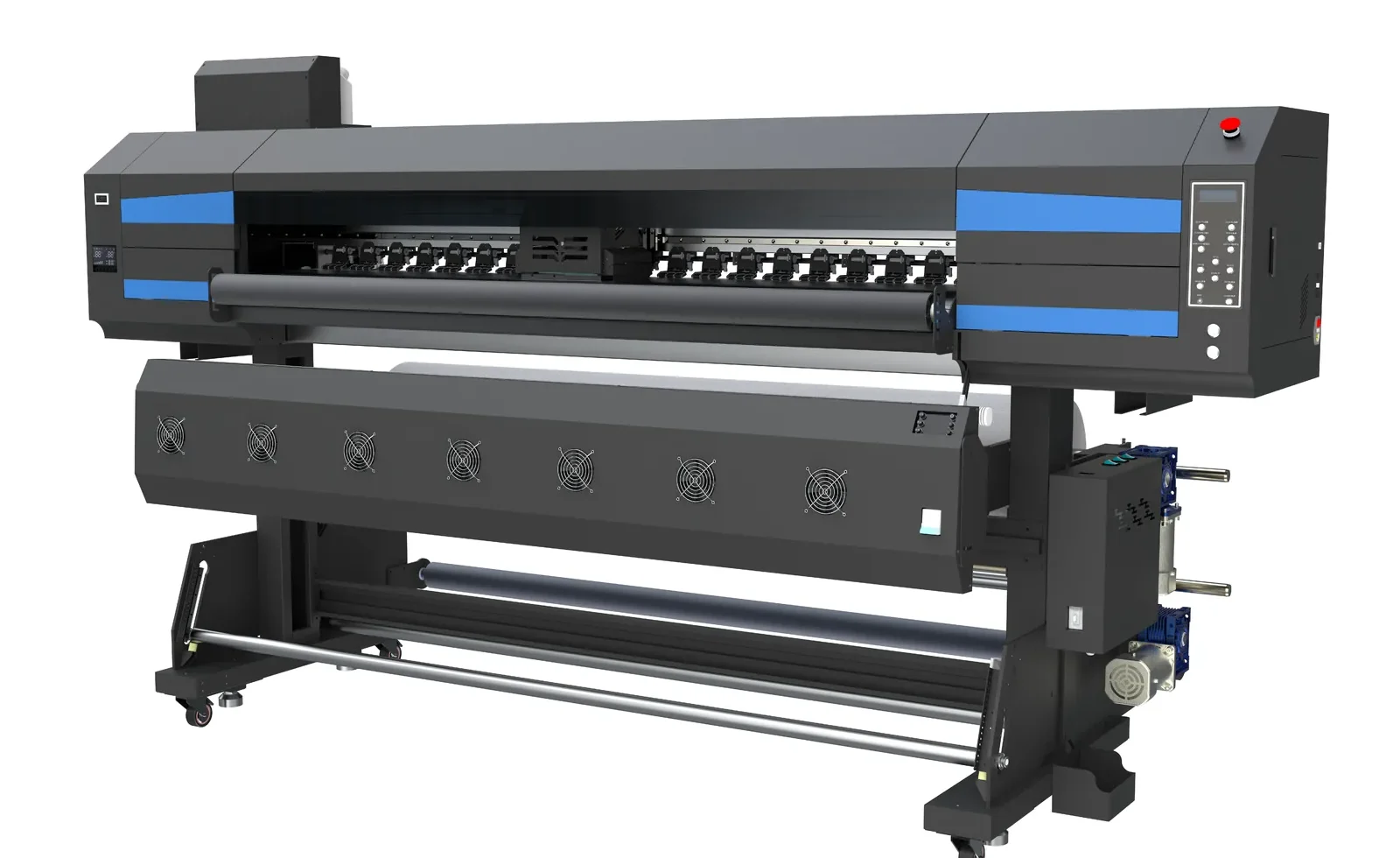

Sublimationsdrucker ZS1904-K

Gerätetyp:ZS1904-K

Der Sublimationsdrucker ZS1904-K hat eine Druckbreite von 1850 mm und ist mit vier Epson i3200-Druckköpfen ausgestattet. im 2-Pass-Modus eine maximale Druckgeschwindigkeit von 115 m²/h, sowie mit einem robusten pneumatischen Spannwalzen-Spannungsregelsystem und einer speziell für den Druck entwickelten Vakuumplattform ausgestattet, eignet er sich für den kontinuierlichen Sublimationsdruck in großen Stückzahlen auf Chemiefasergeweben und Bekleidungszuschnitten.

Maximale Bahnbreite1850 mm
Sublimationsdrucker ZS1904-K – Digitaler Sublimationsdrucker mit vier Druckköpfen für große Formate Sublimationsdrucker
Übersicht über die Anlage

Auslegung der Anlagen unter Berücksichtigung der tatsächlichen Produktionsziele

Der Sublimationsdrucker ZS1904-K ist ein Großformat-Digitaldrucker mit einer Druckbreite von 1850 mm, der mit vier hochpräzisen und schnellen Epson i3200-Druckköpfen ausgestattet ist und im 2-Pass-Modus eine maximale Druckgeschwindigkeit von 115 m²/h erreicht.Das gesamte Gerät verfügt über ein robustes, pneumatisch aufgeblasenes Spann- und Abwickelsystem sowie eine speziell für den Druck entwickelte Vakuumplattform und eignet sich für die kontinuierliche Sublimationsdruckproduktion in großen Stückzahlen, beispielsweise für Chemiefasergewebe und Bekleidungszuschnitte.

Merkmale der Anlage

  1. Vier hochpräzise Druckköpfe:Ausgestattet mit vier hochpräzisen Hochgeschwindigkeits-Druckköpfen vom Typ Epson i3200-A1 erreicht die Maschine im 2-Pass-Hochgeschwindigkeitsmodus eine Druckgeschwindigkeit von bis zu 115 m²/h und vereint so hohe Produktionsleistung mit Druckpräzision.
  2. Hochbelastbares Spann- und Abwickelsystem mit pneumatisch aufblasbaren Wellen:Hohe Tragfähigkeit sowie präzise und stabile Spannungsregelung gewährleisten ein gleichmäßiges Aufwickeln der bedruckten Bahnen und eine gleichmäßige Abwickelgeschwindigkeit, was die Qualität der Druckprodukte und die Produktionseffizienz verbessert.
  3. Importierte geräuscharme Führungsschienen:Durch den Einsatz importierter geräuscharmer THK-Linearführungen und Gleitstücke wird ein ruhiger Hochgeschwindigkeitsbetrieb bei geringer Geräuschentwicklung gewährleistet.
  4. Hochleistungs-Servomotor: Ausreichende Leistung für den Dauerbetrieb bei großen Produktionsmengen.
  5. Zahlreiche serienmäßige Schutzfunktionen:Wichtige Funktionen wie Tintenmangelalarm, Kollisionsschutz für die Druckköpfe, Papiersensor und Heizung der Druckkopf-Grundplatte gehören zur Serienausstattung.

Details und Aufbau

  • Spezielle Vakuumplattform für den Druck:Gewährleistet während des Druckvorgangs einen gleichmäßigen Kontakt des Druckmediums und reduziert Papierversatz.
  • Spannstange zur Papierführung:In Verbindung mit dem Auf- und Abwickelsystem sorgt sie für eine gleichmäßige Materialspannung.
  • Großraum-Tintenbehälter: Kontinuierliche Tintenzufuhr, wodurch die Anzahl der Stillstandszeiten zum Nachfüllen reduziert wird.
  • Maschinell bearbeiteter Schlittenrahmen:Maschinell bearbeitete Konstruktion für stabilere Präzision bei hohen Geschwindigkeiten.
  • Tintenmagazin aus Aluminiumblech:Zuverlässigere Ablage und Feuchtigkeitserhaltung des Druckkopfs.

Anwendungsbereiche

  • Bedrucken von Konfektionskleidung wie T-Shirts und Bekleidungszuschnitten
  • Bedrucken von Heimtextilien wie Kissen und Kissenbezügen
  • Bedrucken von Stoffen für Rucksäcke und Taschen
  • Kontinuierlicher Großseriendruck auf Chemiefaser-Stoffen und Stoffrollen

Technische Daten

Maschinentyp 1904-K (ZS1904-K)
Druckformat 1850 mm
Druckkopftyp i3200 (4 Köpfe)
Druckgeschwindigkeit 2 Durchgänge: 115 m²/h
4 Durchgänge: 60 m²/h
6 Durchgänge: 45 m²/h
Platinen-System Hansen-Hauptplatine / Netzwerkanschluss
Betriebsumgebung Normale Betriebstemperatur 22–28 °C, Luftfeuchtigkeit 40 %–60 %
Stromversorgung AC 220/110 ±10, 50 Hz bis 60 Hz,7500 W
Nettogewicht / Bruttogewicht 470 kg / 520 kg
Verpackungsmaße 3200 × 1200 × 1710 mm
Abmessungen von Kopf und Sockel Maschinenkopf 3240 × 700 × 760 mm / Sockel 3020 × 1230 × 1140 mm

Für welche Produktionsszenarien geeignet?

Der ZS1904-K verfügt über vier i3200-A1-Druckköpfe, eine Druckbreite von ca. 1850 mm und erreicht im 2PASS-Modus eine Nenngeschwindigkeit von bis zu 115 m²/h.Es eignet sich besonders für Anwender mit stabilem Auftragsvolumen, die ein Gleichgewicht zwischen Geschwindigkeit, Bilddetails und Investitionskosten anstreben.

Das Modell/die Konfiguration dieses Geräts lautetZS1904-K, der effektive Druckbereich/Druckbreite beträgt1850 mm, die Leistungsaufnahme der Maschine beträgt7500 W.Zu den typischen Anwendungsbereichen gehören der kontinuierliche Digitaldruck auf Bekleidung, Heimtextilien, Taschen und Beuteln sowie auf chemischen Faserstoffen in Rollenform. Bei der Beurteilung der Eignung sollten Sie Ihre eigenen Stoffe, Muster, Auftragsmengen und nachgelagerten Anlagen berücksichtigen und sich nicht nur auf die Höchstgeschwindigkeit der Anlage verlassen.

Wie lässt sich die Produktionskapazität abschätzen?

Die in den Gerätedaten angegebenen Betriebsmodi umfassen: i3200 mit vier Druckköpfen
2-Pass-Ultrahochgeschwindigkeitsmodus
4-Pass-Hochgeschwindigkeitsmodus
6-Pass-Standardmodus. Die Nennkapazität eines Sublimationsdruckers muss zudem in Verbindung mit dem Transferpapier, der Tinte, der Farbkonfiguration sowie der Umgebungstemperatur und -feuchtigkeit und der Geschwindigkeit der nachfolgenden Walzentransferanlage betrachtet werden. Um eine kontinuierliche Produktion zu gewährleisten, sollte die Druckkapazität etwas über der stabilen Kapazität der nachgelagerten Anlagen liegen.

Nachgelagerte Prozesse und leicht zu übersehende Kosten

Der Sublimationsdruck erfordert zudem die Abstimmung von Sublimationstinte, Transferpapier, Farbkonfiguration und der nachgelagerten Walzentransfermaschine.Die Kompatibilität der Verbrauchsmaterialien, der Verschnitt bei Probedrucken, der Auftragswechsel, der Energieverbrauch, die Wartung der Druckköpfe und die Ausschussquote sollten alle in die tatsächlichen Betriebskosten einbezogen werden; es reicht nicht aus, nur die Angebotspreise der Geräte zu vergleichen.

Installation, Wartung und Kaufbestätigung

  • Überprüfen Sie, ob die Stromversorgung vor Ort, die Anzahl der Phasen, die Erdung und die Leitungskapazität mit der Konfiguration dieses Geräts7500 W übereinstimmen.
  • Überprüfen Sie insbesondere den Tintenfluss, den Zustand der Druckköpfe, die Farbkonfiguration, die Papiertrocknung, die Auf- und Abwickelspannung sowie die Stabilität beim Dauerdruck.
  • Überprüfen Sie die Abmessungen des Geräts, den Zugang, die Bodenbelastbarkeit und den Platzbedarf für Betrieb und Wartung;Bei der Massenproduktion muss zudem der Umschlagort für Folien- oder Papierrollen berücksichtigt werden.
  • Wir bieten Modellauswahl und -bewertung, Testdrucke, Installation und Inbetriebnahme, Bedienerschulungen, Ersatzteilversorgung sowie langfristigen technischen Support.;12 Monate auf die gesamte Maschine; der konkrete Garantieumfang richtet sich nach dem Vertrag und den mitgelieferten Unterlagen.

Empfohlene Informationen vor dem Kauf

Bitte geben Sie die häufig verwendeten Stoffe und deren Grammatur, die Maße der Endprodukte, Details zu den Mustern, die voraussichtliche Tagesproduktion, vorhandene Druck- oder Transfergeräte sowie die Stromversorgung und den verfügbaren Platz in der Produktionsstätte an. Sofern die Bedingungen es zulassen, sollten Muster und Durchlaufversuche mit den tatsächlichen Materialien durchgeführt werden, bevor das Modell, die Bahnbreite und die zugehörige Ausrüstung festgelegt werden.

Relevante Geräte und Unterlagen

Die Produktionskapazität eines Vierkopf-Sublimationsdruckers muss unter Berücksichtigung des Druckmodus, der Musterabdeckung und des Taktes der nachgeschalteten Anlagen bewertet werden; es reicht nicht aus, lediglich die Höchstgeschwindigkeit zu vergleichen.

Kernkompetenzen

Konfiguration für eine stabile Serienproduktion

  • Ausgestattet mit 4 hochpräzisen Hochgeschwindigkeits-Druckköpfen vom Typ Epson i3200-A1
  • Druckgeschwindigkeit im 2-Pass-Hochgeschwindigkeitsmodus bis zu 115 m²/h
  • Robustes pneumatisches Spannwalzen-Auf- und Abwickelsystem für präzise und stabile Spannungskontrolle
  • Importierte geräuscharme THK-Linearführungen und Gleitstücke
  • Serienmäßig mit Tintenmangelalarm, Druckkopf-Kollisionsschutz, Papiermangelerkennung und Druckkopf-Bodenplattenheizung
Geeignete Materialien und Anwendungsbereiche

Anpassung des Verfahrens an die Materialeigenschaften

  • Bedrucken von T-Shirts und Bekleidungszuschnitten
  • Bedrucken von Heimtextilien wie Kissen
  • Bedrucken von Stoffen für Rucksäcke und Taschen
  • Serienmäßiges Bedrucken von Chemiefaser-Stoffen und Stoffen auf Rollen in großen Mengen
Optionale Konfiguration

Erweiterung der Module entsprechend den Anforderungen der Produktionslinie

01i3200 mit vier Druckköpfen022-Pass-Ultrahochgeschwindigkeitsmodus034-Pass-Hochgeschwindigkeitsmodus046-Pass-Standardmodus
Häufig gestellte Fragen

Häufig gestellte Fragen zu „Sublimationsdrucker“

Diese Geräteserie ansehen
01 Seid ihr ein Hersteller oder ein Handelsunternehmen?

Wir sind ein Hersteller von Druckmaschinen mit Sitz in Dongguan, Guangdong, der im Jahr 2003 gegründet wurde. Forschung und Entwicklung, Präzisionsbearbeitung, Montage und Inbetriebnahme erfolgen in unserem eigenen Werk; unsere Anlagen werden bereits in 83 Länder und Regionen exportiert.

02 Wie entscheidet man sich zwischen Sublimations-Trommeltransfer und Digitaldruck?

Der Sublimations-Trommeltransfer eignet sich für die kontinuierliche Serienfertigung von Stoffen aus Chemiefasern und zeichnet sich durch eine hohe Motivwiedergabetreue, stabile Farben und niedrige Stückkosten aus; für Aufträge mit vielen verschiedenen Mustern und kleinen Stückzahlen können digitale Druckverfahren in Betracht gezogen werden. Senden Sie uns den Stoff und das Motiv zu, dann unterbreiten wir Ihnen Vergleichsvorschläge.

03 Könnten wir zunächst ein Muster anfertigen, um den Herstellungsprozess zu überprüfen?

Das ist möglich. Schicken Sie uns den Stoff und das Motiv zu, dann fertigen wir mit dem entsprechenden Gerät ein Muster an und geben Ihnen Parameter wie Temperatur, Druck und Geschwindigkeit sowie ein Musterstück. Erst nachdem Sie das Transferergebnis überprüft haben, legen wir das Gerät endgültig fest.

04 Können Bahnbreite, Geschwindigkeit und Produktionskapazität individuell angepasst werden?

Ja. Die Bahnbreite, die Geschwindigkeit, die Spannungsregelung sowie die Konfiguration von Abwickel-, Spurführungs- und Aufwickelvorrichtungen können je nach Stoffbeschaffenheit und Produktionszielen angepasst werden.

05 Was ist der Unterschied zwischen einem Sublimationsdrucker und einem WalzenTransferpresse?

Bei einer WalzenTransferpresse erfolgen Druck und Transfer in einem einzigen Arbeitsgang, sodass direkt der fertige Stoff entsteht; bei einem Sublimationsdrucker erfolgt der Vorgang in zwei Schritten – „zuerst auf Papier drucken, dann heißpressen“ –, was sich besser für Bekleidungszuschnitte und kleine Chargen mit vielen verschiedenen Mustern eignet.

06 Wie wählt man den richtigen Sublimationsdrucker aus: ZS-1902, ZS1904-K, ZS1908-K oder ZS2016?

Nach Produktionskapazität in vier Klassen unterteilt: ZS-1902, zweiköpfig, 1800 mm (4 Durchgänge, 39 m²/h), ZS1904-K, vierköpfig, 1850 mm (115 m²/h), ZS1908-K, 8-Kopf, 1850 mm (320 m²/h), ZS2016, 16-Kopf, 1900 mm (560 m²/h).

07 Sind die mit Sublimationsdruck hergestellten Motive waschbeständig?

Beim Sublimationsdruck dringt der Farbstoff bei hohen Temperaturen in das Innere der Fasern ein und färbt diese ein, anstatt nur eine Schicht auf der Oberfläche zu bilden. Die Wasch- und Reibfestigkeit ist in der Regel besser als bei Oberflächenbedruckungen; die konkrete Qualität hängt vom Stoff, der Tintenmenge und den Pressparametern ab, wobei die Ergebnisse der tatsächlichen Mustertests maßgeblich sind.

08 Welche Verbrauchsmaterialien werden für Sublimationsdrucker benötigt?

Verwenden Sie Sublimationstinte (Standardausführung / hochkonzentrierte Ausführung / extrem konzentrierte Ausführung) und Sublimationstransferpapier. Das bedruckte Papier wird anschließend mit einem Walztransfergerät oder einem Heißpressgerät auf den Stoff gepresst.

09 Können Sublimationsdrucker zusammen mit Walzendruckern und Heißpressen verwendet werden?

Das ist möglich. Der Drucker übernimmt das Aufdrucken des Motivs auf das Transferpapier, während die Walzen- oder Flachbett-Transferpresse für das Aufpressen zuständig ist. Je nach Stoff und Verarbeitungsverfahren lässt sich so eine komplette Produktionslinie zusammenstellen.
