Stoffprüfmaschine

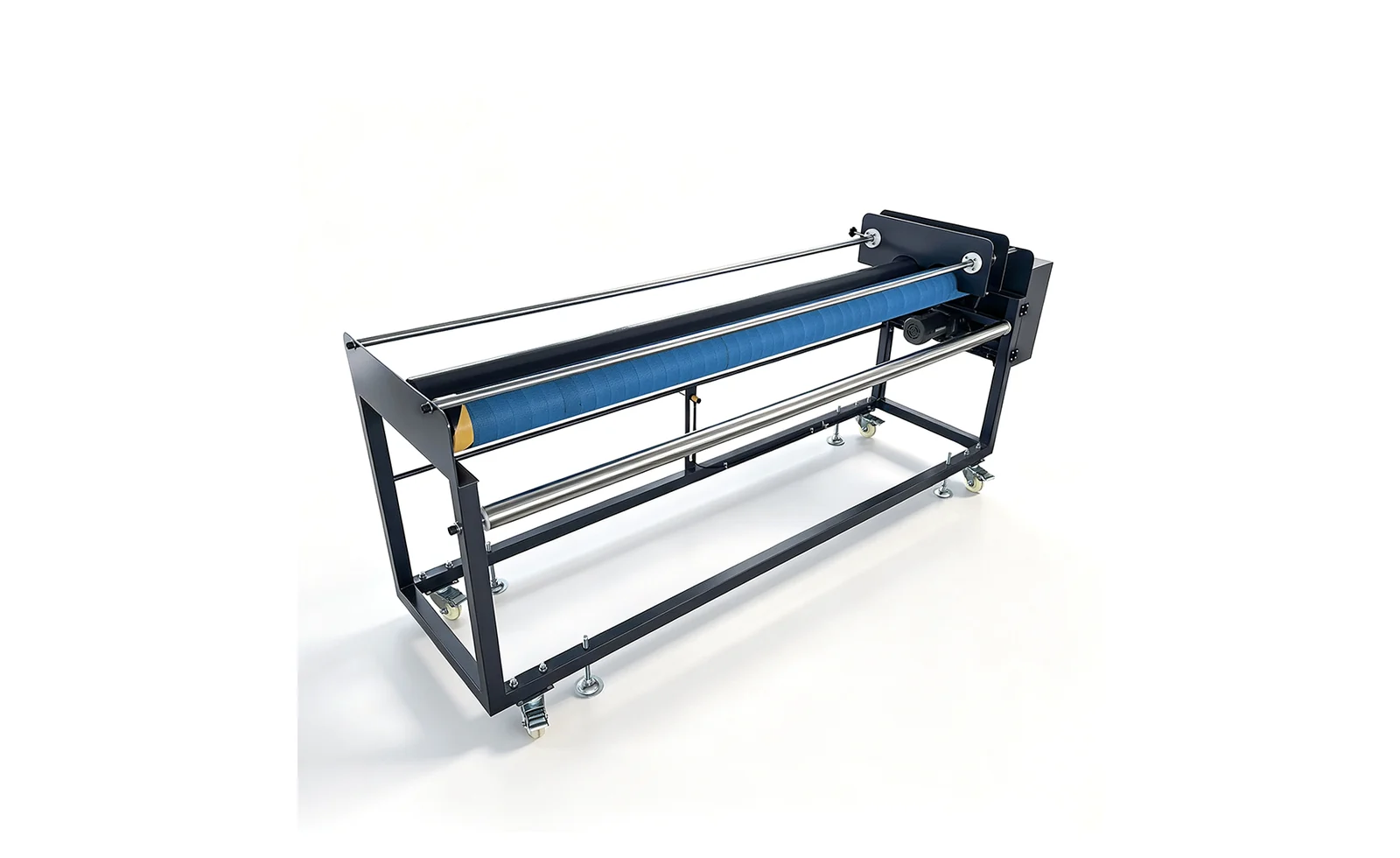

Einfache Stoffabrollvorrichtung

Die einfache Stoffabrollmaschine verfügt über eine stufenlose Drehzahlregelung und eine Start-Stopp-Steuerung. Sie hat einen maximalen Abrolldurchmesser von 40 cm und Abmessungen von 2010 × 520 × 915 mm. Dank ihres ergonomischen Designs eignet sie sich zum Ausbreiten, Transportieren und Aufwickeln von Stoffen bei der Stoffprüfung, beim Abrollen und beim Aufwickeln.

Maximale Bahnbreite40 cm (maximaler Abwickeldurchmesser)
Einfache Stoffabrollvorrichtung – Maximaler Abwickeldurchmesser 40 cm – Vorrichtung zur Stoffprüfung und -abwicklung Stoffprüfmaschine
Übersicht über die Anlage

Auslegung der Anlagen unter Berücksichtigung der tatsächlichen Produktionsziele

Die einfache Stoffabrollvorrichtung dient zum Ausbreiten, Transportieren und Aufwickeln von Stoffen bei der Stoffprüfung, beim Abrollen und beim Aufwickeln. Sie verfügt über einen Motorantrieb und eine Mehrwalzen-Stoffführung. Der maximale Abrolldurchmesser beträgt 40 cm, die Außenabmessungen betragen 2010 × 520 × 915 mm.Das Gerät unterstützt eine stufenlose Drehzahlregelung, lässt sich per Schalter sofort starten und stoppen und verfügt über ein ergonomisches Design, das es dem Bediener erleichtert, die Stoffrolle vor der Prüfung auszurollen, die Fördergeschwindigkeit anzupassen und das Auf- oder Abwickeln durchzuführen.

Vorteile des Geräts

  1. Sofortiges Starten und Stoppen per Schalter:Die Bedienung ist einfach und direkt, Start und Stopp erfolgen zeitnah, was eine schnelle Steuerung der Anlage beim Auflegen der Stoffrolle, bei der Nahtstellenbearbeitung, der Stoffoberflächenprüfung und am Ende des Aufwickelvorgangs ermöglicht.
  2. Stufenlose Drehzahlregelung:Die Auf- und Abwickelgeschwindigkeit lässt sich flexibel einstellen und kann an die Stoffdicke, den Rollendurchmesser, die Spannungsverhältnisse sowie die Geschwindigkeitsanforderungen der nachfolgenden Stoffprüfung angepasst werden.
  3. Maximaler Abwickeldurchmesser 40 cm:Die Maschine ist für Stoffrollen mit einem maximalen Durchmesser von 40 cm ausgelegt und eignet sich zum Abwickeln, Fördern und für unterstützende Stoffprüfvorgänge bei herkömmlichen Textilstoffen, Bekleidungsstoffen und Heimtextilien.
  4. Ergonomisches Design:Die Höhe des Geräts, die Bedienposition und die Stoffführung sind so ausgelegt, dass sie die Bedienung erleichtern. Dies trägt dazu bei, häufiges Bücken und wiederholte Anpassungen zu reduzieren und die Arbeitseffizienz beim Abwickeln und Prüfen des Stoffes zu steigern.
  5. Mehrwalzen-Stoffführungssystem: Die Anlage ist mit mehreren Stoffführungs- und Stützwalzen ausgestattet, die einen stabilen Entfaltungs- und Transportkanal bilden und dazu beitragen, dass der Stoff während des Abwickelns, Transports und Aufwickelns glatt bleibt.
  6. Lenkrollen und verstellbare Stellfüße:Das Maschinengehäuse ist mit Lenkrollen und verstellbaren Stellfüßen ausgestattet, die eine einfache Positionierung in der Werkstatt ermöglichen. Während des Betriebs können sie arretiert und nivelliert werden, um einen stabilen Stand der Anlage zu gewährleisten.

Geeignete Branchen und Anwendungsbereiche

Diese Maschine eignet sich für Textilfabriken, Bekleidungsfabriken, Heimtextilfabriken, Stofflager und Stoffprüfwerkstätten. Sie kann zum Abwickeln und Aufwickeln von Stoffrollen, zum Ausbreiten von Stoffen, zum Aufrollen von Stoffen, zur Unterstützung bei der Stoffprüfung sowie zur Vorbereitung der Stoffe vor dem anschließenden Zuschnitt eingesetzt werden.Die Anlage kann in Kombination mit Stoffprüfmaschinen, Stoffaufwickelmaschinen und Schneideanlagen eingesetzt werden und eignet sich für den Transport und die Aufbereitung von rollengewickelten Materialien wie Baumwollstoffen, Chemiefasern, Mischgeweben und herkömmlichen Heimtextilien. Vor dem tatsächlichen Einsatz sollte die Anlagenkonfiguration unter Berücksichtigung des Durchmessers und Gewichts der Stoffrollen, des Zustands der Stoffoberfläche sowie der Platzverhältnisse in der Werkstatt festgelegt werden.

Technische Daten

Maximaler Abwickeldurchmesser Drehzahlregelung Steuerungsart Abmessungen Konstruktionsmerkmale
40 cm Stufenlose Drehzahlregelung Steuerschalter zum sofortigen Ein- und Ausschalten 2010 × 520 × 915 mm Ergonomisches Design, Mehrwalzen-Stoffführung

Anmerkung: Die oben genannten Parameter dienen als Referenz für die Standardkonfiguration. Die Tragfähigkeit der Stoffrolle, die geeignete Stoffbreite, die Spannung, die Steuerungsart und die Maschinenkonfiguration können je nach tatsächlichem Produktionsprozess und kundenspezifischen Lösungen angepasst werden. Maßgeblich sind die endgültigen Parameter gemäß der technischen Bestätigung und dem Vertrag.

Betriebs- und Sicherheitshinweise

Vor dem Einlegen und Einfädeln des Gewebes muss die Anlage angehalten und die Stromversorgung unterbrochen werden. Vergewissern Sie sich, dass die Gewebebahnen sicher platziert sind und die Gewebeführungswalzen sauber und frei von Fremdkörpern sind.Halten Sie während des Betriebs Hände, Ärmel, Schals oder andere lose Gegenstände von den Walzen und Antriebsteilen fern. Stoppen Sie die Maschine zunächst, bevor Sie Falten, Nahtstellen oder Versatz im Stoff beheben. Nach dem Versetzen der Maschine sollten die Rollen arretiert und die Stellfüße justiert werden; starten Sie die Maschine erst, nachdem Sie sich vergewissert haben, dass sie stabil steht. Führen Sie außerdem gemäß den Anforderungen in der Werkstatt Erdungs-, Feuchtigkeitsschutz- und regelmäßige Schmier- und Wartungsarbeiten durch.

Empfehlungen zur Modellauswahl

Bei der Modellauswahl ist zunächst sicherzustellen, dass der maximale Durchmesser der Stoffrolle 40 cm nicht überschreitet, und das Gewicht der Stoffrolle, die Stoffbreite sowie die Durchgangsbreiten in der Werkstatt und der verfügbare Aufstellungsraum zu überprüfen.Bei Arbeitsszenarien, in denen Stoffrollen häufig gewechselt werden müssen oder eine Kopplung mit einer Stoffprüfmaschine erforderlich ist, sollten insbesondere die Höhe der Anlage, die Ein- und Auslaufrichtung des Stoffes, die Abrollgeschwindigkeit und der Bedienungsort berücksichtigt werden; bei schweren Stoffrollen oder besonderen Anforderungen an die Stoffbreite können vor dem Kauf Informationen zum tatsächlichen Stoff und zum Rollendurchmesser bereitgestellt werden, um zu prüfen, ob eine kundenspezifische Konfiguration erforderlich ist.

Anwendungsbereich

Die einfache Stoffabrollmaschine eignet sich zum Entrollen, Abrollen, Aufrollen und Sortieren von Stoffrollen in Stoffprüfwerkstätten sowie zur Wareneingangskontrolle, zur Vorbereitung vor dem Zuschnitt und zum Transport von Stoffrollen in Bekleidungsfabriken, Heimtextilfabriken und Stofflagern.Die Maschine zeichnet sich durch einen einfachen Aufbau und eine benutzerfreundliche Bedienung aus und eignet sich für kleine bis mittlere Produktionsmengen, bei denen eine flexible Mobilität und eine schnelle Anpassung der Stoffabrollgeschwindigkeit erforderlich sind.

Um den Abwickeldurchmesser, die geeignete Stoffbreite, die Ein- und Auslaufrichtung sowie die Konfiguration für den Stoffprüfprozess der einfachen Stoffabrollmaschine zu überprüfen, können Sie die Produktkategorie der Stoffprüfmaschinen unter einsehen oder sich unteran uns wendenum Empfehlungen zur Modellauswahl, Konfigurationsbestätigung und ein Angebot zu erhalten.

Zugehörige Geräte und Unterlagen

Wenn Sie die Vorgänge des Stoffauslegens, der Stoffprüfung und des Stoffaufwickelns miteinander verknüpfen möchten, können Sie die folgenden Geräte zur Stoffprüfung und zum Stoffauslegen vergleichen und die Konfiguration anhand des Durchmessers der Stoffrollen, der Stoffbreite, der Ein- und Auslaufrichtung sowie des verfügbaren Platzes in der Produktionshalle festlegen.

Kernkompetenzen

Konfiguration für eine stabile Serienproduktion

  • Der Schalter schaltet sofort ein und aus
  • Stufenlose Drehzahlregelung, flexible Steuerung der Abwickel- und Aufwickelgeschwindigkeit
  • Maximaler Abwickeldurchmesser: 40 cm
  • Ergonomisches Design
  • Mehrwalzen-Stoffführungskonstruktion
  • Rollfüße und verstellbare Standfüße
  • Geeignet für die Stoffprüfung, das Ausrollen und das Aufrollen von Stoffen
Geeignete Materialien und Anwendungsbereiche

Anpassung des Verfahrens an die Materialeigenschaften

  • Entrollen der Stoffbahn vor der Stoffprüfung
  • Zuführung und Transport des Stoffes
  • Stoffaufwicklung und Stoffveredelung
  • Vorbereitung der Bekleidungsstoffe vor dem Zuschnitt
  • Abwickeln von Heimtextilstoffen
  • Wareneingangskontrolle im Stofflager
  • Transport von Stoffballen in einer Textilfabrik
Optionale Konfiguration

Erweiterung der Module entsprechend den Anforderungen der Produktionslinie

01Zuführung von Stoffbahnen02Einstellung der Einlauf- und Führungswalzen03Einstellung der stufenlosen Drehzahlregelung04Betrieb mit Stoffbahn oder Stoffrolle05Der Schalter schaltet sofort ein und aus06Stoffprüfung und Oberflächenkontrolle07Anhalten der Maschine und Entladen der Stoffbahn
Häufig gestellte Fragen

Häufig gestellte Fragen zu „Stoffprüfmaschine“

Diese Geräteserie ansehen
01 Seid ihr ein Hersteller oder ein Handelsunternehmen?

Wir sind ein Hersteller von Druckmaschinen mit Sitz in Dongguan, Guangdong, der im Jahr 2003 gegründet wurde. Forschung und Entwicklung, Präzisionsbearbeitung, Montage und Inbetriebnahme erfolgen in unserem eigenen Werk; unsere Anlagen werden bereits in 83 Länder und Regionen exportiert.

02 Wie entscheidet man sich zwischen Sublimations-Trommeltransfer und Digitaldruck?

Der Sublimations-Trommeltransfer eignet sich für die kontinuierliche Serienfertigung von Stoffen aus Chemiefasern und zeichnet sich durch eine hohe Motivwiedergabetreue, stabile Farben und niedrige Stückkosten aus; für Aufträge mit vielen verschiedenen Mustern und kleinen Stückzahlen können digitale Druckverfahren in Betracht gezogen werden. Senden Sie uns den Stoff und das Motiv zu, dann unterbreiten wir Ihnen Vergleichsvorschläge.

03 Könnten wir zunächst ein Muster anfertigen, um den Herstellungsprozess zu überprüfen?

Das ist möglich. Schicken Sie uns den Stoff und das Motiv zu, dann fertigen wir mit dem entsprechenden Gerät ein Muster an und geben Ihnen Parameter wie Temperatur, Druck und Geschwindigkeit sowie ein Musterstück. Erst nachdem Sie das Transferergebnis überprüft haben, legen wir das Gerät endgültig fest.

04 Können Bahnbreite, Geschwindigkeit und Produktionskapazität individuell angepasst werden?

Ja. Die Bahnbreite, die Geschwindigkeit, die Spannungsregelung sowie die Konfiguration von Abwickel-, Spurführungs- und Aufwickelvorrichtungen können je nach Stoffbeschaffenheit und Produktionszielen angepasst werden.

05 Welche Probleme löst eine Stoffprüfmaschine hauptsächlich?

Vor dem Zuschneiden oder dem Aufbringen von Motiven sollten Fehler, Farbabweichungen, Probleme mit der Stoffbreite und der Rollenverpackung aussortiert werden, um Nachbearbeitungen und Qualitätsminderungen beim Endprodukt zu vermeiden.

06 Wozu dient die automatische Kantenausrichtung? Muss man sie unbedingt verwenden?

Die automatische Kantenausrichtung erfolgt mittels Infrarot-Kantensensor zur automatischen Korrektur, wodurch die Stoffkanten gleichmäßig und die Rolle kompakt gewickelt wird (bei Modellen mit automatischer Kantenausrichtung beträgt die Stoffbreite 1900 mm). Für die Weiterverarbeitung mit einer automatischen Schneidemaschine oder im Durchlauf-Transferdruck wird empfohlen, diese mitzubringen.

07 Was ist der Unterschied zwischen einer einfachen Stoffabrollmaschine und einer Stoffprüfmaschine?

Die einfache Stoffabrollvorrichtung dient lediglich dazu, die Stoffrolle abzurollen und den Stoff mit der eingestellten Geschwindigkeit zu transportieren (maximaler Abrolldurchmesser 40 cm); die Stoffprüfmaschine verfügt zusätzlich zur Stoffabrollfunktion über einen Prüfstand und eine Zählvorrichtung und rollt den Stoff während der Prüfung auf.

08 Wozu dient die Stoffprüfung unter Licht? Lohnt es sich, diese Option hinzuzufügen?

Modelle mit Beleuchtung und Lichtdurchlässigkeitsvorrichtung ermöglichen es, Unregelmäßigkeiten in der Dicke und Webfehler zu erkennen, die mit bloßem Auge leicht übersehen werden. Für die Herstellung von Stoffen der mittleren bis oberen Preisklasse oder bei hohen Qualitätsanforderungen empfiehlt sich die Wahl eines Modells mit Beleuchtung.

09 Was tun, wenn sich schwere Stoffballen oder unregelmäßig verpackte Stoffrollen nicht transportieren lassen?

Wählen Sie ein Modell mit automatischer Kantenausrichtung und einem leistungsstarken Getriebemotor (z. B. das 2,2-kW-Modell), das sich besonders für schwere und unregelmäßig verpackte Stoffballen eignet. Optional ist auch eine hochgelegene Kantenansaugvorrichtung erhältlich.

Projektberatung

Fragen Sie nach einem detaillierten Angebot für dieses Gerät

Teilen Sie uns das Material, die Bahnbreite, die Geschwindigkeit und die angestrebte Produktionskapazität mit – unsere Ingenieure werden dann die Anlagenkonfiguration und die Lieferzeit prüfen.

  • Individuelle Beurteilung durch einen Ingenieur
  • Konfigurationsplan nach Material und Produktionskapazität
  • Antwort innerhalb eines Arbeitstages
