Transferpresse

Vollautomatische elektrische Doppelstationen-Transferpresse mit Schiebevorrichtung

Die vollautomatische, elektrisch angetriebene Doppelstationen-Transferpresse mit Schiebemechanismus verfügt über eine SPS-Steuerung, externe Pneumatikzylinder und zweiachsige Linearführungen. Der Maschinenkopf bewegt sich automatisch nach links und rechts und ist in den Größen 38 × 38, 40 × 60, 60 × 80 und 70 × 90 cm erhältlich. Die Leistung beträgt 2,2–5 kW, Temperatur 0–399 °C, Zeit 0–999 s, Druck 0–8 kg/cm²; geeignet für Thermotransferdruck, Sublimationsdruck und das Pressen von Textilien.

Arbeitsfläche38×38 / 40×60 / 60×80 / 70×90 cm

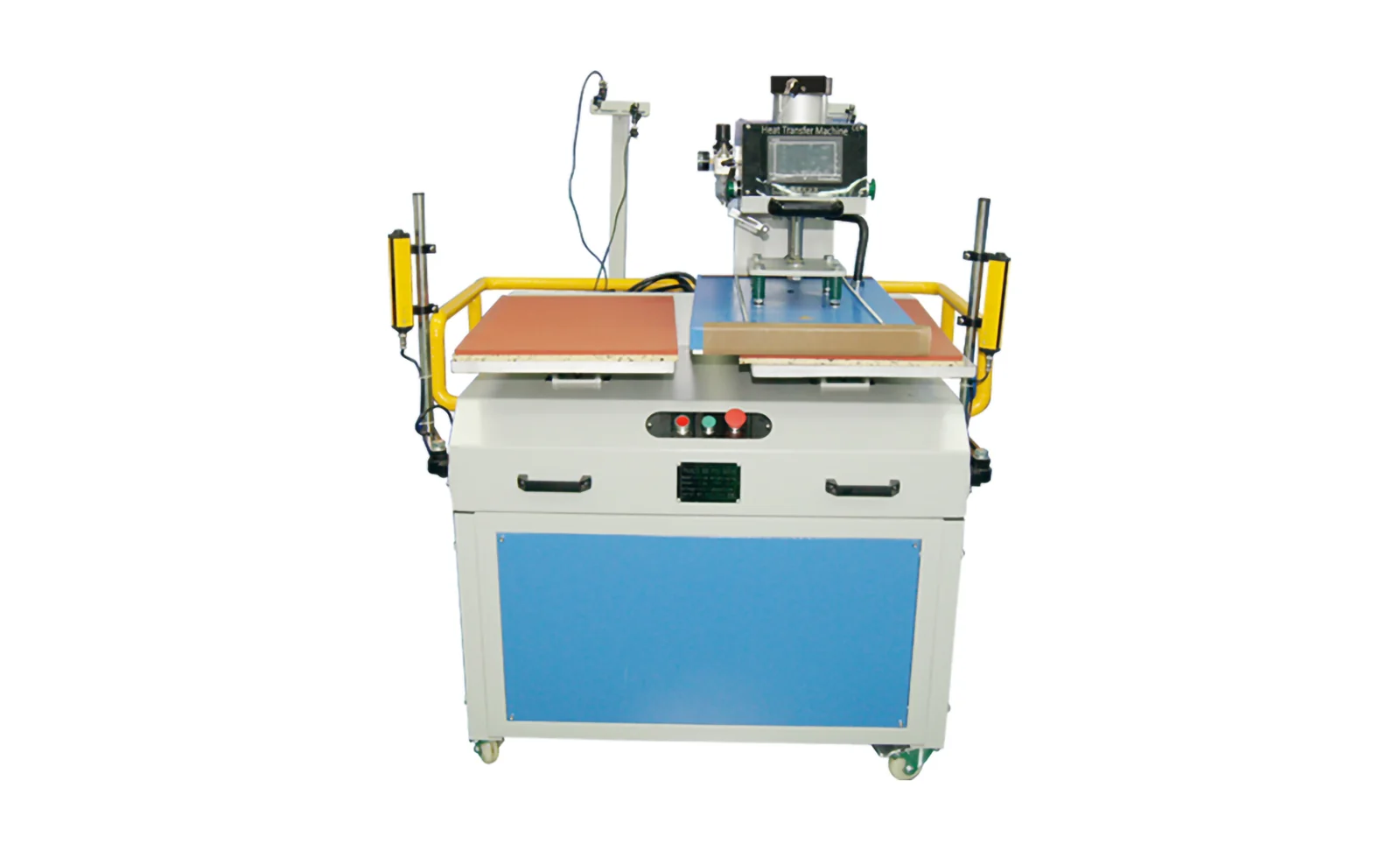

Vollautomatische elektrische Heißpressmaschine mit Schiebevorrichtung und zwei Arbeitsstationen, 38 × 38 bis 70 × 90 cm, Komplettanlage Transferpresse
Übersicht über die Anlage

Auslegung der Anlagen unter Berücksichtigung der tatsächlichen Produktionsziele

Die vollautomatische, elektrisch angetriebene Heißpressmaschine mit Doppelsitz und Schiebevorrichtung verfügt über ein SPS-Steuerungssystem, externe Pneumatikzylinder und eine Doppelsitz-Konstruktion mit Schiebevorrichtung. Der Maschinenkopf kann automatisch nach links und rechts verfahren, um den Pressvorgang durchzuführen.Die Maschine ist in vier Größen erhältlich: 38 × 38 cm, 40 × 60 cm, 60 × 80 cm und 70 × 90 cm. Die Leistungsstufen umfassen 2,2 kW, 3,5 kW, 3,8 kW und 5 kW, der Temperaturbereich reicht von 0 bis 399 °C,Zeitbereich von 0–999 s und einen Arbeitsdruck von 0–8 kg/cm² und eignet sich für den Seriendruck von Thermotransfer-Motiven, den Sublimations-Digitaldruck sowie die Serienverarbeitung verschiedener Textilien und flacher Produkte.

Vorteile der Anlage

  1. SPS-Steuerung und Alarmfunktion:Das SPS-Steuerungssystem unterstützt die Parametereinstellung, Produktionszählung und Alarmmeldungen und erleichtert so die Verwaltung von Serienaufträgen sowie die Überwachung des Betriebszustands der Anlage.
  2. Automatische Links-Rechts-Bewegung des Maschinenkopfes:Der Maschinenkopf kann sich automatisch nach links und rechts bewegen und den Heißpressvorgang ausführen. In Kombination mit der abwechselnden Beschickung an zwei Stationen werden manuelle Bewegungen und Wartezeiten beim Be- und Entladen reduziert.
  3. Hoher Druck durch externen Zylinder:Der externe Zylinder sorgt für eine stabile Presskraft. Der Arbeitsdruck ist im Bereich von 0–8 kg/cm² einstellbar und passt sich so unterschiedlichen Materialstärken und Transferverfahren an.
  4. Lichtgitter-Handschutzvorrichtung: Die Maschine ist mit einem Lichtgitter-Schutz ausgestattet, um das Risiko zu verringern, dass während des Betriebs Hände in den Pressbereich gelangen, und um die Sicherheit beim kontinuierlichen Betrieb an zwei Arbeitsstationen zu erhöhen.
  5. Importierte zweiachsige Linearführungen:Durch den Einsatz einer importierten zweiachsigen Linearführung mit Gleitmechanismus werden ein reibungsloser Lauf und eine hohe Verschleißfestigkeit gewährleistet, was zur langfristigen Betriebsstabilität und zur Positioniergenauigkeit der Arbeitsstationen beiträgt.
  6. Vielfältige Bedruckstoffe und Verfahren:Geeignet für Sublimations- und Solvent-Tinten sowie für Verfahren wie Flockdruck, Schaumdruck, das Verkleben von Einlagen bei niedriger Temperatur und niedrigem Druck auf Bekleidung sowie das Verkleben von Schuh- und Kopfbedeckungsmaterialien.

Geeignete Branchen und Anwendungsbereiche

Diese Maschine eignet sich für den Thermotransferdruck und das Heißprägen von Stoffen wie Baumwolle, Leinen, Chemiefasern und Nylon sowie von Keramikprodukten. Sie kann zum Bedrucken von Trikots, T-Shirts, Werbekleidung, Kissen, Tassenhüllen,Mauspads, Perlglanzplatten, Schallschutzplatten und anderen Produkten sowie für das Aufbringen von Flockdrucken, Schaumdruck und das Niedertemperatur-Niederdruck-Verkleben von Bekleidungs-, Schuh- und Kopfbedeckungsmaterialien. Das Gerät eignet sich zudem für die Verarbeitung von Taschentüchern und anderen flachen Produkten in kleinen Stückzahlen und unterstützt eine Vielzahl von Abmessungen; Sondergrößen können nach Bedarf angepasst werden. Da verschiedene Materialien unterschiedliche Anforderungen an Temperatur, Druck und Zeit stellen, wird empfohlen, vor der Serienproduktion einen Testdruck mit dem gleichen Material und dem gleichen Transfermedium durchzuführen.

Technische Daten

Bedruckbare Fläche Spannung Leistung Temperaturbereich Zeitbereich Betriebsdruck
38 × 38 cm 220 V / 110 V 2,2 kW 0–399 °C 0–999 s 0–8 kg/cm²
40 × 60 cm 220 V / 110 V 3,5 kW 0–399 °C 0–999 s 0–8 kg/cm²
60 × 80 cm 220 V / 110 V 3,8 kW 0–399 °C 0–999 s 0–8 kg/cm²
70 × 90 cm 220 V / 380 V 5 kW 0–399 °C 0–999 s 0–8 kg/cm²

Anmerkung: Die oben genannten Parameter dienen als Referenz für die Standardkonfiguration. Spannung, Leistung, Druckfläche, Steuerungsart, Tischkonfiguration und Druckbereich können je nach kundenspezifischer Lösung angepasst werden. Maßgeblich sind die endgültigen Parameter gemäß der technischen Bestätigung und dem Vertrag.

Betriebs- und Sicherheitshinweise

Vor Beginn der Serienproduktion ist sicherzustellen, dass sich die Lichtgitter-Sicherung, der Not-Aus-Schalter, die Luftversorgung sowie die Druck-, Temperatur- und Zeitparameter in ordnungsgemäßem Zustand befinden. Außerdem ist zu überprüfen, dass sich im automatischen Verfahrbereich des Druckkopfes weder Personen noch Fremdkörper befinden. Beim Wechsel des Materials oder des Transfermediums sollten zunächst Testdrucke durchgeführt werden, um die Haftwirkung, die Farbechtheit und eventuelle Materialverformungen zu überprüfen, bevor mit der Serienproduktion begonnen wird.

Empfehlungen zur Modellauswahl

Für herkömmliche T-Shirts, Trikots, Kissen und kleine bis mittelgroße Stoffzuschnitte sind vorrangig die Formate 38 × 38 cm oder 40 × 60 cm zu berücksichtigen; für die Bearbeitung größerer Bekleidungszuschnitte, Werbekleidung, Taschen- und Koffermaterialien oder kombinierter Motive können die Formate 60 × 80 cm oder 70 × 90 cm gewählt werden.Bei der Modellauswahl sollten die Betriebsspannung, die Druckluftversorgung, die Produktabmessungen, die angestrebte Produktionsmenge und der verfügbare Platz für die Aufstellung der Anlage berücksichtigt werden, um die geeignete Leistung und eine Doppelstation-Anordnung zu gewährleisten.

Anwendungsbereich

Diese Maschine eignet sich für den Thermotransferdruck, den Sublimationsdruck, den Druck auf Kissen, Tassenhüllen, Mauspads, Trikots sowie für den Druck auf Werbekleidung und T-Shirts. Außerdem kann sie zum Bedrucken von Perlglanzplatten, Schallschutzplatten und Keramikprodukten sowie zum Aufbringen von Flockdrucken, zum Bedrucken von Schaumstoff und zum Verkleben von Materialien für Bekleidung, Schuhe und Kopfbedeckungen verwendet werden.Die SPS-Steuerung, die automatische Zählung, der Lichtgitter-Schutz und der kontinuierliche Betrieb mit zwei Arbeitsstationen eignen sich für stabile Auftragsabläufe und die Serienfertigung.

Wenn Sie die technischen Daten, die Spannung, die Druckluftversorgung und die Konfiguration der Arbeitsstationen der vollautomatischen, elektrisch angetriebenen Heißpräge-Maschine mit zwei Arbeitsstationen und Schiebevorrichtung überprüfen möchten, sehen Sie sich bittedie Produktkategorie „Transferpressen“oder dievollautomatische, pneumatisch betriebene Transferpresse mit zwei Arbeitsstationen und Schiebevorrichtung,vollautomatische Transferpresse mit vier Arbeitsstationen, Transferpresse mit zwei Arbeitsstationen und Schiebevorrichtung.Sie können sich auch unteran uns wenden, um Beratung bei der Modellauswahl, Mustertests und ein Angebot zu erhalten.

Kernkompetenzen

Konfiguration für eine stabile Serienproduktion

  • SPS-Programmierung, Stückzahlzählung und Alarmfunktionen
  • Automatische Seitwärtsbewegung des Kopfes beim Heißprägen
  • Lichtgitter-Handschutzvorrichtung
  • Externer Zylinder, hoher Druck
  • Einstellbarer Arbeitsdruck: 0–8 kg/cm²
  • Importierte lineare zweiachsige Gleitführung
  • Kontinuierlicher Betrieb mit zwei Arbeitsstationen im Aufwärtsschiebeverfahren
  • Vier Größen: 38 × 38, 40 × 60, 60 × 80 und 70 × 90 cm
  • Sondermaße sind auf Anfrage erhältlich
Geeignete Materialien und Anwendungsbereiche

Anpassung des Verfahrens an die Materialeigenschaften

  • Thermotransferdruck
  • Sublimations-Digitaldruck
  • Trikot-Aufdruck
  • Bedruckung von T-Shirts und Werbekleidung
  • Drucke auf Kissen, Tassenhüllen und Mauspads
  • Bedrucken von Perlglanzplatten und Schallschutzplatten
  • Thermotransferdruck auf Keramikprodukten
  • Flockdruck
  • Schaumdruck
  • Verklebung von Materialien für Bekleidung, Schuhe und Kopfbedeckungen
Optionale Konfiguration

Erweiterung der Module entsprechend den Anforderungen der Produktionslinie

01SPS-Programmsteuerung02Stückzähl- und Alarmfunktionen03Der Maschinenkopf bewegt sich automatisch nach links und rechts04Pneumatische Druckstabilisierung05Druckregelung von 0–8 kg/cm²06Temperatureinstellung von 0 bis 399 °C07Zeiteinstellung von 0 bis 999 Sekunden08Wechselbetrieb an zwei Arbeitsplätzen09Handschutz durch Lichtgitter gegen Quetschungen
Häufig gestellte Fragen

Häufig gestellte Fragen zu „Transferpresse“

Diese Geräteserie ansehen
01 Seid ihr ein Hersteller oder ein Handelsunternehmen?

Wir sind ein Hersteller von Druckmaschinen mit Sitz in Dongguan, Guangdong, der im Jahr 2003 gegründet wurde. Forschung und Entwicklung, Präzisionsbearbeitung, Montage und Inbetriebnahme erfolgen in unserem eigenen Werk; unsere Anlagen werden bereits in 83 Länder und Regionen exportiert.

02 Wie entscheidet man sich zwischen Sublimations-Trommeltransfer und Digitaldruck?

Der Sublimations-Trommeltransfer eignet sich für die kontinuierliche Serienfertigung von Stoffen aus Chemiefasern und zeichnet sich durch eine hohe Motivwiedergabetreue, stabile Farben und niedrige Stückkosten aus; für Aufträge mit vielen verschiedenen Mustern und kleinen Stückzahlen können digitale Druckverfahren in Betracht gezogen werden. Senden Sie uns den Stoff und das Motiv zu, dann unterbreiten wir Ihnen Vergleichsvorschläge.

03 Könnten wir zunächst ein Muster anfertigen, um den Herstellungsprozess zu überprüfen?

Das ist möglich. Schicken Sie uns den Stoff und das Motiv zu, dann fertigen wir mit dem entsprechenden Gerät ein Muster an und geben Ihnen Parameter wie Temperatur, Druck und Geschwindigkeit sowie ein Musterstück. Erst nachdem Sie das Transferergebnis überprüft haben, legen wir das Gerät endgültig fest.

04 Können Bahnbreite, Geschwindigkeit und Produktionskapazität individuell angepasst werden?

Ja. Die Bahnbreite, die Geschwindigkeit, die Spannungsregelung sowie die Konfiguration von Abwickel-, Spurführungs- und Aufwickelvorrichtungen können je nach Stoffbeschaffenheit und Produktionszielen angepasst werden.

05 Wie wählt man zwischen manuellen, pneumatischen und elektrischen Transferpressen?

Auswahl nach Auftragsvolumen und Personalkosten: Das manuelle Modell ZS-SY erfordert nur geringe Investitionen und eignet sich für kleine Stückzahlen und eine große Produktvielfalt; die pneumatischen und elektrischen Hebemodelle zeichnen sich durch einen stabilen Druck und einen schnellen Takt aus und sind in der Ausführung mit zwei oder vier Arbeitsstationen besser für die kontinuierliche Serienfertigung geeignet.

06 Welche praktischen Vorteile bieten Zwei- und Vier-Stationen-Anlagen?

Während an einer Arbeitsstation gepresst wird, kann an einer anderen Station Material zugeführt werden, wodurch die Wartezeit sinnvoll genutzt wird und sowohl die Produktionsleistung als auch die Gleichmäßigkeit verbessert werden.

07 Worin besteht der Unterschied zwischen einseitigen Doppelstation- und doppelseitigen Doppelstation-Transferpressen?

Bei einseitigen Modellen wird jeweils eine Seite aufgebügelt; bei doppelseitigen Modellen können Vorder- und Rückseite in einem Arbeitsgang fertiggestellt werden, was sich besonders für Produkte wie Kragenetiketten, Bänder und Socken eignet, bei denen beide Seiten mit einem Motiv versehen werden sollen.

08 Wie wählt man zwischen einem Flachbett-Transferpresse und einem WalzenTransferpresse?

Flachdruck-Transfermaschinen für Stoffbahnen, Bekleidungszuschnitte und Konfektionskleidung; für die kontinuierliche Produktion von Stoffrollen kommen Walzentransfermaschinen zum Einsatz, wobei diese beiden Verfahren häufig kombiniert werden.
