Sublimační rotační lis

Malý válcový sublimační lis

Malý válcový sublimační lis disponuje účinnou vyhřívanou plochou 200 × 700 mm, vysokohustotním plstěným pásem o rozměrech 850 × 1900 mm a vyhříváním pomocí válců s termálním olejem, s příkonem 6 kW, je vybaveno 6 topnými trubkami o výkonu 1000 W, pneumatickým tlakováním a frekvenčně řízeným stejnosměrným pohonem. Rozměry stroje v rozloženém stavu jsou 1433 × 958 × 1275 mm, což jej předurčuje pro sublimační potisk malých sérií, výrobu vzorků a zpracování malých plošných materiálů.

Maximální šířka role700 mm Rychlost výrobyMaximálně 40 m/h

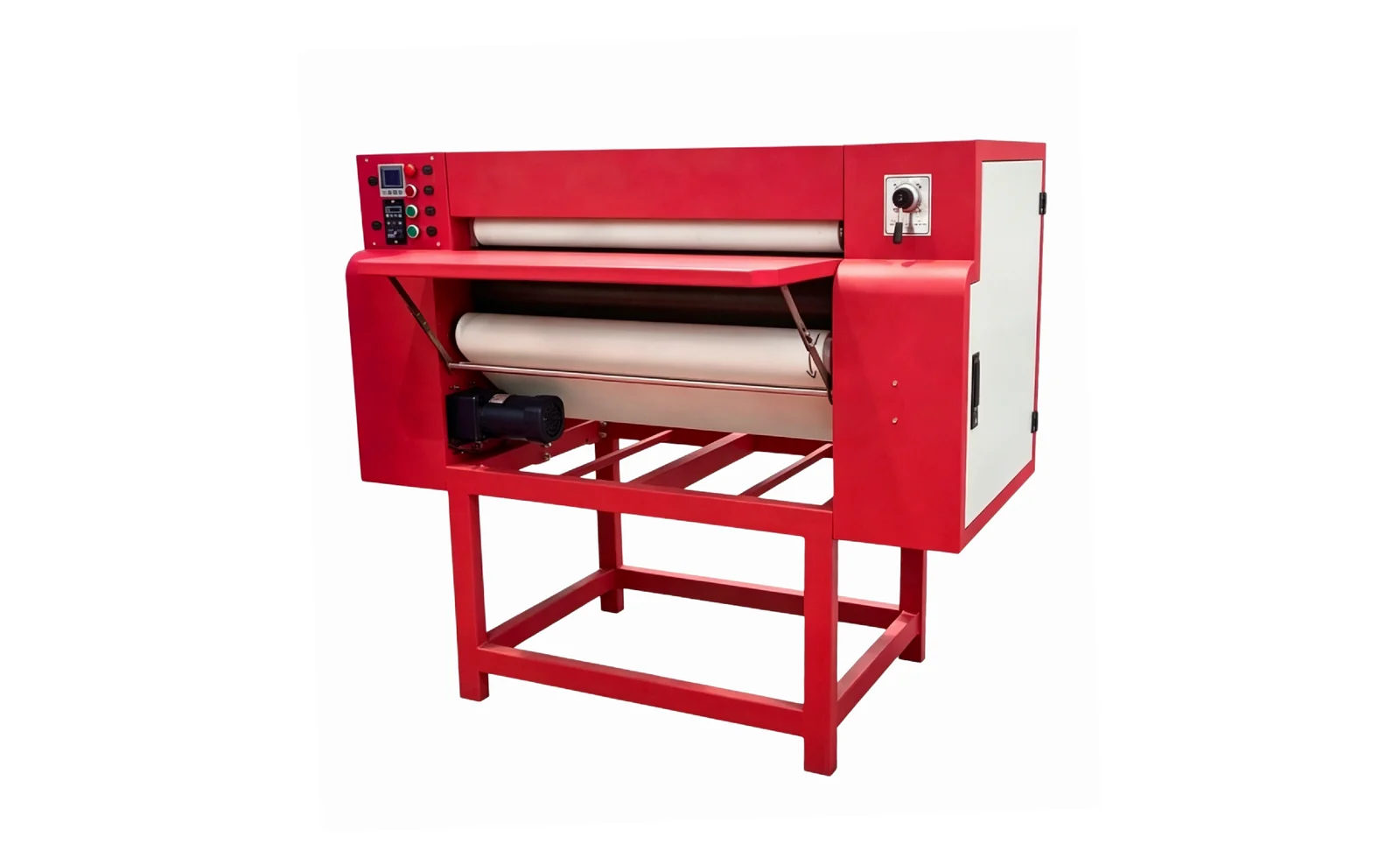

Kompletní zařízení – malý válcový sublimační tiskárna Sublimační rotační lis
Přehled zařízení

Návrh zařízení s ohledem na konkrétní výrobní cíle

Malý válcový termotransferový stroj s termální sublimací je kompaktní a snadno ovladatelné zařízení, které disponuje účinnou vyhřívanou plochou o rozměrech 200 × 700 mm, vysokohustotním plstěným pásem o rozměrech 850 × 1900 mm a válcovým systémem vyhřívání vysokoteplotním tepelným olejem. Celkový příkon stroje činí 6 kW.Zařízení využívá 6 topných trubic o výkonu 1000 W, pneumatické tlakování a frekvenční regulaci stejnosměrného proudu. Rozměry stroje v rozloženém stavu jsou 1433 × 958 × 1275 mm, což jej předurčuje pro sublimační potisk malých sérií, výrobu vzorků, zpracování malých střihů a úzkých materiálů.

Výhody zařízení

  1. Kompaktní konstrukce:Rozměry rozloženého stroje jsou 1433 × 958 × 1275 mm, zabírá málo místa a je vhodný pro vzorkovny, malé výrobní dílny a výrobu malých sérií různých druhů výrobků.
  2. Ohřev pomocí válce s tepelným olejem:Využívá válcový ohřev vysokoteplotním tepelným olejem v kombinaci se 6 topnými trubkami o výkonu 1 000 W, což zajišťuje rovnoměrné zahřívání a je vhodné pro nepřetržitý a stabilní přenos.
  3. Vysokohustotní rohož:Je vybavena vysokohustotní rohoží o rozměrech 850 × 1900 mm, která zajišťuje stabilní lisování a přispívá ke zlepšení výsledků přenosu vzorů i k prodloužení životnosti rohože.
  4. Vyhřívaná plocha 200 × 700 mm:Efektivní vyhřívaná plocha je vhodná pro malé desky, úzké pásy a malosériovou výrobu, což umožňuje jak zkušební tisk, tak sériovou výrobu.
  5. Pneumatické přitlačování a regulace otáček:Využívá pneumatické přitlačování, rychlost lze regulovat pomocí frekvenčně řízeného stejnosměrného systému, rozsah otáček je 300–1800 ot./min, což usnadňuje přizpůsobení procesu různým materiálům.

Vhodné odvětví a oblasti použití

Je vhodný pro malosériový termosublimační potisk, výrobu vzorků, malé pláty, tkané pásky, šňůrky, pásky pro domácí mazlíčky, tkaničky do bot, malé střihy a další materiály úzkého formátu. Uživatel může podle tloušťky materiálu, rozměrů a požadavků na vzor upravit otáčky, tlak a způsob podávání materiálu.Před zahájením sériové výroby doporučujeme provést zkušební tisk na skutečném materiálu, aby bylo možné ověřit procesní parametry, jako jsou teplota, rychlost a tlak.

Technické parametry

Položka Parametr
Název Malý válcový transferový lis
Účinná plocha vyhřívání 200 × 700 mm
Rozměry topné dečky 850 × 1900 mm
Způsob ohřevu Válcový ohřev vysokoteplotním tepelným olejem
Materiál rohože Rohož s vysokou hustotou
Počet topných trubek 6 kusů, každý o výkonu 1000 W
Způsob natlakování Pneumatické natlakování
Otáčky Regulace otáček pomocí frekvenčního měniče na stejnosměrný proud 300–1800 ot./min
Výkon 6 kW
Rozměry rozloženého stroje 1433 × 958 × 1275 mm

Poznámka: Výše uvedené parametry slouží jako reference pro standardní konfiguraci malého válcového transferového stroje.U různých sérií nebo konfigurací na zakázku mohou být provedeny úpravy v oblasti příkonu, rozměrů přenosového plátna a způsobu ovládání; konečné parametry se řídí technickým návrhem a smlouvou.

Pokyny k obsluze a bezpečnosti

Zařízení využívá válcové vyhřívání vysokoteplotním tepelným olejem; válce a topné trubky dosahují během provozu vysokých teplot. Při obsluze a čištění je nutné nosit ochranné rukavice; přímý dotyk povrchu válců je přísně zakázán. Před vkládáním materiálu, vyjímáním materiálu, výměnou gumového pásu nebo nastavením otáček je nutné zařízení nejprve zastavit a ujistit se, že válce zcela zastavily a teplota se nachází v bezpečném rozmezí.V oblasti lisování dochází k sevření; během provozu je přísně zakázáno zasahovat rukama mezi válec a rohož; před nastavením tlaku nebo údržbou převodových součástí je nutné zařízení nejprve zastavit. Pracovní napětí zařízení je 220 V střídavého proudu, příkon 6 kW; zařízení musí být spolehlivě uzemněno, elektrické části je třeba udržovat v suchu a čistotě; neoprávněné osoby nesmí zařízení otevírat za účelem údržby.Při každodenní údržbě je třeba podle pokynů v příručce kontrolovat topné trubice, hladinu tepelného oleje, stav textilního pásu a systém regulace otáček; v případě zjištění neobvyklých zvuků nebo abnormální teploty je třeba zařízení neprodleně zastavit a provést opravu.

Doporučení pro výběr modelu

Při výběru modelu je třeba nejprve ověřit maximální rozměry materiálu: účinná ohřívací plocha tohoto stroje je 200 × 700 mm, což je vhodné pro malé střihy, úzké pásy a malé desky; pokud šířka materiálu přesahuje 200 mm nebo je vyžadován vyšší výkon, doporučujeme zvolit model s válcovým přenosem s větší ohřívací plochou.Pokud jde o rychlost, rozsah otáček tohoto stroje je 300–1800 ot./min a lze jej pomocí frekvenčně řízeného stejnosměrného systému nastavit podle tloušťky materiálu a požadavků na vzor; u zakázek s vyššími požadavky na rychlost a vyžadujících nepřetržitou velkosériovou výrobu lze zvážit modely s válci o větším průměru. Dále je třeba ověřit, zda napájení ve výrobní hale splňuje požadavky na příkon 6 kW, vyhradit prostor pro umístění zařízení a manipulaci s materiálem a zajistit větrání potřebné pro zařízení s ohřevem tepelným olejem.

Rozsah použití

Vhodné pro malé sublimační úpravy, výrobu vzorků, malé střihy, úzké pásy a přenos potisků na malé série personalizovaných výrobků; lze také použít v situacích, kde je vyžadována malá zástavbová plocha a flexibilní výměna zakázek. Pokud potřebujete zvýšit výrobní kapacitu nebo zpracovávat širší role materiálu, můžete zvolit zařízení s válci o větším průměru a šířce.

Chcete-li porovnat s jinými konfiguracemi, podívejte se natermosublimační válcový přenosový stroj ZS-BA (verze pro oděvy) a termosublimační válcový přenosový stroj ZS-BB (profesionální verze) a termosublimační válcový přenosový stroj ZS-BC (luxusní verze), termosublimační válcový přenosový stroj ZS-BF nebo ZS-BE Termosublimační lis na podložky pod myš, případně nás můžete kontaktovat a získat doporučení ohledně výběru malé válcové tiskárny, provedení zkušebního tisku a posouzení konfigurace.

Hlavní přednosti

Konfigurace pro stabilní sériovou výrobu

  • Efektivní vyhřívaná plocha 200 × 700 mm, vyhřívací deka s vysokou hustotou o rozměrech 850 × 1900 mm, válcové vyhřívání vysokoteplotním tepelným olejem, 6 topných trubic o výkonu 1000 W, pneumatické natlakování, regulace otáček pomocí střídavého proudu s frekvenčním měničem v rozsahu 300 –1800 ot./min. Celkový příkon 6 kW. Rozměry rozloženého stroje 1433 × 958 × 1275 mm. Kompaktní rozměry, vhodné pro výrobu malých sérií a širokého sortimentu výrobků.
Vhodné materiály a použití

Přizpůsobení procesu vlastnostem materiálu

  • Sublimace v malých sériích, výroba vzorků, malé střihy, úzké pásky, tkané pásky, šňůrky, pásky pro domácí mazlíčky, tkaničky do bot, malé pláty
Volitelné konfigurace

Rozšíření modulů podle požadavků výrobní linky

01Válcový vyhřívač s vysokoteplotním tepelným olejem, 6 topných trubek o výkonu 1000 W, vysokohustotní dečka, pneumatické natlakování, regulace otáček pomocí střídavého proudu s frekvenčním měničem 300 –1800 ot./min, efektivní topná plocha 200 × 700 mm, rozměry topné dečky 850 × 1900 mm, celkový výkon 6 kW, rozměry rozloženého zařízení 1433 × 958 × 1275 mm
Často kladené otázky

Často kladené otázky týkající se „Sublimační rotační lis“

Prohlédněte si tuto řadu zařízení
01 Jste výrobní závod nebo obchodní společnost?

Jsme výrobcem tiskového zařízení se sídlem v Dongguan v provincii Guangdong. Společnost byla založena v roce 2003 a veškerý výzkum a vývoj, přesné obrábění, montáž i zkoušky provádíme ve vlastním závodě. Naše zařízení již vyvážíme do 83 zemí a regionů.

02 Jak si vybrat mezi sublimačním válcovým přenosem a digitálním potiskem?

Sublimační transfer pomocí válce je vhodný pro sériovou výrobu textilií z umělých vláken; vyznačuje se vysokou věrností reprodukce vzorů, stabilními barvami a nízkými jednotkovými náklady; u malých sérií s více vzory lze zvážit digitální řešení. Zašlete nám vzorky látek a vzorů a my vám poskytneme srovnávací doporučení.

03 Je možné nejprve vyrobit vzorek a ověřit tak výrobní postup?

Ano. Zašlete nám látku a vzor, my vyhotovíme vzorek na příslušném stroji, poskytneme vám parametry jako teplotu, tlak a rychlost spolu se vzorovým kusem látky. Až po ověření výsledku přenosu se rozhodneme pro konkrétní model stroje.

04 Lze šířku pásu, rychlost a výrobní kapacitu přizpůsobit na míru?

Ano. Šířku pásu, rychlost, regulaci napětí i konfiguraci odvíjení, vyrovnávání a navíjení lze přizpůsobit vlastnostem tkaniny a cílovým výrobním kapacitám.

05 Jaký je rozdíl mezi zkušebním strojem a sériovým strojem a jak si vybrat?

ZS-BA1 – zkušební stroj s průměrem válce 200 mm a dvěma variantami užitečné šířky – 1200 mm a 1700 mm – slouží k ověření technologických parametrů a k malosériové výrobě; pro nepřetržité velkosériové zakázky se volí odpovídající model pro sériovou výrobu podle šířky a denní produkce.

06 Jaká je maximální šířka potisku? Lze ji přizpůsobit na míru?

Standardní šířky jsou 1200 mm, 1700 mm a další; šířku i rozměry válců lze přizpůsobit podle objednávky, přičemž maximální šířka válce může činit 6 metrů a průměr 2,5 metru.

07 Jak dlouho trvá zahřátí stroje? Je teplota během výroby stabilní?

Modely s ohřevem termálním olejem (např. ZS-BA1) dosáhnou teploty 200 °C přibližně za 45 minut; jsou vybaveny automatickým výstražným zařízením, které v reálném čase zobrazuje teplotu a v případě překročení teploty automaticky spustí výstrahu; při nepřetržité výrobě je teplota poměrně stabilní.

08 Jaké jsou spotřební materiály pro transferový tisk? Je třeba často měnit vlněnou podložku?

Hlavními spotřebními materiály jsou přenosový papír a potahová páska. Papír je jednorázový, zatímco potahová páska patří mezi díly, které se pravidelně vyměňují. Model ZS-BA1 používá potahovou pásku z materiálu DuPont o tloušťce 10 mm; interval výměny závisí na objemu výroby a údržbě.

09 Jakou šířku lze u sériově vyráběných modelů dosáhnout?

Verze pro oděvní průmysl ZS-BA má rozměry 1700 / 1900 mm, profesionální verze ZS-BB pokrývá rozsah 1300–3300 mm, luxusní verze ZS-BC má šířku 2000 mm, extra široká verze ZS-BF dosahuje 3300 mm a digitální luxusní verze ZS-BD má šířku 2200 mm.

10 Jaké úrovně rychlosti a produkce lze dosáhnout u sériově vyráběných modelů?

Rychlost sériově vyráběných modelů se pohybuje od 90 m/h do 1600 m/h; luxusní verze ZS-BC dosahuje maximální rychlosti 1600 m/h, digitální luxusní verze ZS-BD pak 2000 m/h. Skutečná produkce závisí na druhu látky a vzoru.

11 Průměry válců se liší – jak si vybrat ten správný?

Průměr válců se pohybuje od 270 mm do 1500 mm: u modelů pro oděvní průmysl a profesionálních modelů se běžně vyskytují průměry 270–800 mm, u luxusní verze ZS-BC je to 800 / 1000 / 1200 mm a u digitální luxusní verze lze dosáhnout až 1500 mm.

12 Mají sériově vyráběné modely vysoký výkon? Jaké jsou požadavky na napájení a prostor?

Výkon sériově vyráběných modelů se pohybuje od 13 kW do 146 kW, přičemž větší modely jsou obvykle napájeny třífázovým proudem o napětí 380 V. Před zadáním objednávky vám poskytneme seznam požadavků na napájení, rozvod elektřiny a prostory podle konkrétního modelu; napětí zařízení určených pro export lze přizpůsobit na přání.
