เครื่องรีดร้อนถ่ายความร้อน DTF

เครื่องรีดร้อนถ่ายความร้อน DTF 4 หัว

รุ่นอุปกรณ์:TH0604A

เครื่องรีดร้อนถ่ายความร้อน DTF รุ่น TH0604A มีความกว้างการพิมพ์ 600 มม. และใช้หัวพิมพ์ความแม่นยำสูงของ Epson (แบบ 4 หัว) พร้อมหมึกพิกเมนต์ (C+M+Y+K+W) ด้วยความสามารถในการผลิต 15.6 m²/h ในโหมด 6-pass เครื่องนี้มาพร้อมระบบโหลดฟิล์มแบบลูกกลิ้งอลูมิเนียมแบบดันรุ่นใหม่ล่าสุด ระบบตรวจจับการหมดกระดาษ โหมดบำรุงรักษาช่วงวันหยุด และไฟเตือนสามสี และสามารถรองรับม้วนฟิล์มที่มีความยาวสูงสุด 300 เมตร

ความกว้างสูงสุดของเว็บ600 mm

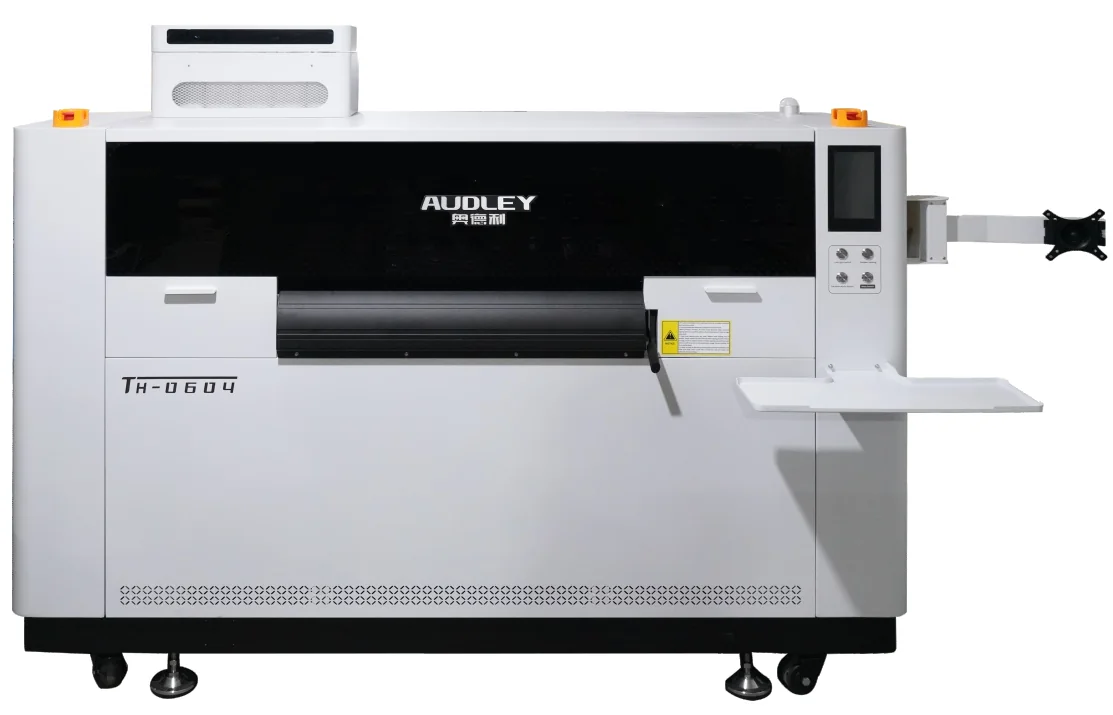

เครื่องพิมพ์ถ่ายความร้อน DTF 4 หัว TH0604A – เครื่องพิมพ์ฟิล์มถ่ายความร้อนระดับอุตสาหกรรม เครื่องรีดร้อนถ่ายความร้อน DTF
ภาพรวมของอุปกรณ์

การออกแบบอุปกรณ์เพื่อบรรลุเป้าหมายการผลิตจริง

เครื่องรีดร้อนถ่ายความร้อน DTF รุ่น TH0604A เป็นเครื่องรีดร้อนฟิล์มถ่ายความร้อนระดับอุตสาหกรรมที่มีความกว้างการพิมพ์ 600 มม. ใช้หัวพิมพ์ความแม่นยำสูง Epson i3200-A1 จำนวน 4 หัว และหมึกพิกเมนต์ (C+M+Y+K+W),และมีความสามารถในการผลิตสูงสุดถึง 15.6 m²/h ในโหมด 6PASS เครื่องรีดร้อนนี้มาพร้อมการออกแบบแบบบูรณาการสไตล์อุตสาหกรรมที่ใหม่ล่าสุด พร้อมระบบโหลดฟิล์มแบบลูกกลิ้งอลูมิเนียมแบบดัน ซึ่งสามารถรองรับม้วนฟิล์มยาวได้ถึง 300 เมตร ทำให้เหมาะสำหรับการพิมพ์ต้นแบบเสื้อผ้าในปริมาณน้อยหลายแบบ และการผลิตจำนวนมาก

คุณสมบัติของผลิตภัณฑ์

  1. ฟังก์ชันตรวจจับการขาดกระดาษ: ตรวจสอบปริมาณวัสดุพิมพ์ที่เหลืออย่างต่อเนื่อง และตรวจจับจุดสิ้นสุดของม้วนได้อย่างแม่นยำ เพื่ออำนวยความสะดวกในการต่อฟิล์ม
  2. โหมดการบำรุงรักษาในช่วงวันหยุด: ได้เพิ่มโหมดการบำรุงรักษาในช่วงวันหยุดใหม่ ซึ่งช่วยให้สามารถดำเนินการบำรุงรักษาอัตโนมัติตามกำหนดการในช่วงวันหยุด
  3. ระบบควบคุมอุณหภูมิและระบบควบคุมแรงดูดแบบบูรณาการ: สามารถปรับพารามิเตอร์ได้ผ่านซอฟต์แวร์
  4. กระบวนการปรับเทียบแพลตฟอร์มใหม่: ทำให้การดำเนินงานและการติดตั้งใช้งานสะดวกยิ่งขึ้น พร้อมทั้งให้คุณภาพการพิมพ์ที่เหนือกว่า
  5. ระบบไฟแจ้งเตือนสามสีแบบใหม่ล่าสุด: ระบบไฟแจ้งเตือนสามสีและข้อความเตือนเมื่อหมึกเหลือน้อย
  6. ออกแบบแบบออลอินวันสไตล์อุตสาหกรรมใหม่ล่าสุด: ออกแบบแบบออลอินวันด้วยโครงสร้างที่กะทัดรัดยิ่งขึ้น

รายละเอียดการออกแบบ

  • หน้าต่างดูเส้นทางหมึกแบบบานพับ: สามารถมองเห็นเส้นทางหมึกได้อย่างชัดเจน ทำให้การบำรุงรักษาง่ายขึ้น
  • วิธีการต่อฟิล์มแบบใหม่: การต่อฟิล์มตอนนี้ทำได้ง่ายขึ้น
  • อุปกรณ์กวนหมึกสีขาว: ป้องกันไม่ให้หมึกสีขาวตกตะกอน ทำให้การจ่ายหมึกมีความเสถียรมากขึ้น
  • ลูกกลิ้งกดขนาดใหญ่: ช่วยให้การป้อนวัสดุเป็นไปอย่างราบรื่นยิ่งขึ้น
  • หน้าจอสัมผัส: อินเทอร์เฟซหน้าจอสัมผัสทำให้การใช้งานสะดวกยิ่งขึ้น

ความเร็วการพิมพ์

  • 6PASS: 15.6 m²/h

การใช้งานในอุตสาหกรรม

เหมาะสำหรับการพิมพ์ถ่ายความร้อนด้วยหมึกสีขาวแบบปรับแต่งส่วนตัวบนสินค้าต่าง ๆ เช่น เสื้อ กางเกง หมวก รองเท้า หมอน ถุงผ้า ผ้ากันเปื้อน ป้ายดูแลรักษา เสื้อสะท้อนแสง และเสื้ออาสาสมัคร

ข้อมูลทางเทคนิค

รุ่นเครื่อง TH0604A
ความกว้างการพิมพ์ 600 mm
ข้อมูลจำเพาะของหัวพิมพ์ Epson i3200-A1 (การจัดวางหัวพิมพ์ 4 หัว)
สเปกของสื่อ ความกว้าง: 600 มม., ความยาวสูงสุด: 300 ม.
ประเภทหมึก หมึกพิกเมนต์
การตั้งค่า ความจุถังหมึก: 2.5 ลิตร; ความจุถังหมึกเสีย: 5 ลิตร
สีหมึก C+M+Y+K+W
การส่งข้อมูล การส่งข้อมูล Gigabit Ethernet ความเร็วสูง
ซอฟต์แวร์พิมพ์ MainTop6.1 / PP / RIIN (RIIN เป็นมาตรฐานปัจจุบัน)
สภาพแวดล้อมการทำงาน อุณหภูมิ 15°C–30°C, ความชื้นสัมพัทธ์ 40%–60%
แหล่งจ่ายไฟ AC 220 V ±7%
กำลังไฟฟ้าของอุปกรณ์ 2200W
การโหลดและปลดวัสดุ ระบบการใส่ฟิล์มแบบแกนอลูมิเนียมแบบดันรุ่นใหม่ล่าสุด
รูปแบบไฟล์ TIFF
น้ำหนักอุปกรณ์ น้ำหนักสุทธิ 281 กก. / น้ำหนักรวม 364 กก.
ขนาดเครื่อง 2370 × 970 × 1570 มม.
ขนาดบรรจุภัณฑ์ 2050 × 850 × 1557 มม.

เหมาะสำหรับสถานการณ์การผลิตใด

เครื่อง TH0604A มีโครงสร้าง 4 หัว ความกว้างการทำงาน 600 มม. และกำลังการผลิตประมาณ 15.6 ม²/ชั่วโมง ในโหมด 6-passเมื่อเทียบกับเครื่องแบบสองหัว เครื่องนี้เหมาะกว่าสำหรับลูกค้าที่มีปริมาณคำสั่งซื้อค่อนข้างคงที่ และต้องการการผลิตฟิล์มอย่างต่อเนื่องทุกวัน โดยยังคงรักษาสมดุลระหว่างรายละเอียดของลวดลายและประสิทธิภาพการผลิต

รุ่น/การกำหนดค่าของเครื่องนี้คือ TH0604A, มีความกว้างการพิมพ์ที่ใช้งานได้600 mm และกำลังไฟฟ้า 220 W.ความกว้างการพิมพ์คือ 600 mm และกำลังไฟฟ้าที่ใช้คือ 2200 Wการใช้งานทั่วไป ได้แก่ เสื้อผ้าหลายสี หมวก รองเท้า กระเป๋าเดินทาง หมอน และของขวัญทำจากผ้า. เมื่อประเมินความเหมาะสม คุณควรพิจารณาถึงประเภทผ้าเฉพาะของคุณ แบบการออกแบบ ปริมาณการสั่งซื้อ และอุปกรณ์หลังการพิมพ์; คุณไม่สามารถพึ่งพาความเร็วสูงสุดของเครื่องเพียงอย่างเดียวได้

ควรประเมินกำลังการผลิตอย่างไร?

โหมดการทำงานที่ระบุในเอกสารอุปกรณ์ ได้แก่: 6PASS 15.6 m²/h
วัสดุแบบม้วน: ความกว้าง 600 มม., ความยาวสูงสุด 300 ม.
ถังหมึก 2.5 ลิตร / ถังหมึกเสีย 5 ลิตร
รูปแบบไฟล์: TIFF
ซอฟต์แวร์พิมพ์: MainTop 6.1 / PP / RIIN ตัวเลขเหล่านี้มักแสดงถึงกำลังผลิตของเครื่องรีดร้อนที่ความละเอียดเฉพาะ และไม่เท่ากับการผลิตสุดท้ายของเสื้อผ้าที่เสร็จสมบูรณ์ กระบวนการต่าง ๆ เช่น การติดฟิล์ม การโรยผง การอบแห้ง การกดด้วยความร้อน การตรวจสอบ และการเปลี่ยนงาน ล้วนใช้เวลา ดังนั้น ควรทำการทดสอบอย่างต่อเนื่องด้วยแบบออกแบบจริงเมื่อเลือกรุ่นเครื่อง

กระบวนการสนับสนุนและค่าใช้จ่ายที่มักถูกมองข้าม

การผลิต DTF ไม่เพียงแต่การซื้ออุปกรณ์เพียงชิ้นเดียวเท่านั้นฟิล์มพิมพ์, หมึก DTF, ผงฮอตเมลต์, อุปกรณ์สั่นผงและอบแห้ง, เครื่องกดความร้อน และอัตราการสูญเสียวัสดุ ล้วนส่งผลต่อต้นทุนต่อชิ้นความกว้างการพิมพ์ ความยาวม้วนฟิล์ม ความกว้างการพ่นผง และพื้นผิวโต๊ะถ่ายโอนความร้อน ควรถูกปรับให้สอดคล้องกันมากที่สุดเท่าที่จะเป็นไปได้ มิฉะนั้น อาจจำเป็นต้องตัดแต่ง ต่อฟิล์ม และดำเนินการแปรรูปขั้นที่สอง

การติดตั้ง การบำรุงรักษา และการยืนยันการจัดซื้อ

  • ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟฟ้า ณ สถานที่ติดตั้ง จำนวนเฟส การต่อสายดิน และกำลังวงจรสอดคล้องกับ2200 W ของเครื่อง
  • โปรดให้ความสนใจเป็นพิเศษกับการหมุนเวียนหมึกสีขาว การเพิ่มความชื้นหัวพิมพ์ การทำความสะอาดเส้นทางหมึก ระบบดูดบนแพลตฟอร์ม แรงตึงในการป้อนและรับวัสดุ รวมถึงอุณหภูมิและความชื้นในสภาพแวดล้อม
  • ตรวจสอบขนาดของอุปกรณ์ เส้นทางเข้าถึง ความสามารถรับน้ำหนักของพื้น และพื้นที่ที่จำเป็นสำหรับการดำเนินงานและการบำรุงรักษา;สำหรับการผลิตในปริมาณมาก ต้องพิจารณาถึงสถานที่เก็บม้วนฟิล์มหรือม้วนกระดาษด้วย
  • เราให้บริการประเมินการเลือกรุ่น การทดสอบตัวอย่าง การติดตั้งและปรับระบบให้ทำงานได้ การฝึกอบรมผู้ปฏิบัติงาน การจัดหาชิ้นส่วนสำรอง และสนับสนุนทางเทคนิคในระยะยาว;รับประกัน 12 เดือนสำหรับเครื่องทั้งเครื่อง; ขอบเขตการรับประกันที่เฉพาะเจาะจงขึ้นอยู่กับสัญญาและเอกสารที่เกี่ยวข้อง

ข้อมูลที่แนะนำให้เตรียมไว้ก่อนการซื้อ

โปรดให้รายละเอียดเกี่ยวกับผ้าที่ใช้ทั่วไปและน้ำหนักต่อตารางเมตร (grammage) ขนาดผลิตภัณฑ์สำเร็จรูป รายละเอียดแบบพิมพ์ ปริมาณการผลิตต่อวันโดยประมาณ อุปกรณ์พิมพ์หรือถ่ายโอนที่มีอยู่ ระบบจ่ายไฟฟ้าในโรงงาน และพื้นที่ที่มีอยู่ หากเงื่อนไขเอื้ออำนวย ให้ดำเนินการสร้างต้นแบบและทดสอบการป้อนวัสดุแบบต่อเนื่องโดยใช้วัสดุจริง ก่อนที่จะกำหนดรุ่น ความกว้างการพิมพ์ และอุปกรณ์เสริมให้แน่นอน

อุปกรณ์และเอกสารที่เกี่ยวข้อง

เครื่องรีดร้อน DTF 4 หัวเหมาะสำหรับการพิมพ์แบบต่อเนื่องเป็นชุด; เมื่อเลือกเครื่องรีดร้อน คุณควรเปรียบเทียบความกว้างการพิมพ์ จำนวนหัวพิมพ์ โหมดความเร็ว ระบบการสั่นผง และความสามารถในการกดด้วยความร้อนด้วย

จุดแข็งหลัก

ได้รับการปรับแต่งเพื่อการผลิตจำนวนมากอย่างเสถียร

  • ความกว้างการพิมพ์: 600 มม.; ความสามารถในการผลิตในโหมด 6-pass: 15.6 ม²/ชั่วโมง
  • หัวพิมพ์ Epson i3200-A1 (การจัดเรียง 4 หัว), หมึกเคลือบ: C+M+Y+K+W
  • ความยาวม้วนสูงสุด 300 เมตร, ระบบโหลดฟิล์มแบบแกนอลูมิเนียมแบบดันใหม่
  • ฟังก์ชันตรวจจับการหมดม้วนกระดาษ, ตรวจจับจุดสิ้นสุดของวัสดุในม้วนได้อย่างแม่นยำ เพื่อการต่อฟิล์มที่สะดวก
  • โหมดการบำรุงรักษาวันหยุดใหม่, ช่วยให้สามารถดำเนินการบำรุงรักษาตามกำหนดเวลาได้อัตโนมัติ
  • ระบบควบคุมอุณหภูมิและระบบควบคุมแรงดูดที่รวมเป็นหนึ่งเดียว, สามารถปรับตั้งได้ผ่านซอฟต์แวร์
  • ระบบเตือนด้วย LED สามสีใหม่ + ระบบแจ้งเตือนเมื่อหมึกเหลือน้อย
  • อุปกรณ์กวนหมึกสีขาว + ลูกกลิ้งกดขนาดใหญ่ + หน้าจอสัมผัส
วัสดุและแอปพลิเคชันที่เหมาะสม

การปรับกระบวนการให้สอดคล้องกับคุณสมบัติของวัสดุ

  • การพิมพ์ด้วยหมึกสีขาวแบบถ่ายความร้อนสำหรับเสื้อและกางเกง
  • การพิมพ์ด้วยหมึกสีขาวแบบถ่ายความร้อนสำหรับหมวกและรองเท้า
  • การพิมพ์ด้วยหมึกสีขาวแบบถ่ายความร้อนสำหรับหมอน กระเป๋าโท้ท และผ้ากันเปื้อน
  • การพิมพ์แบบถ่ายความร้อนตามสั่งสำหรับป้ายดูแลรักษา เสื้อสะท้อนแสง เสื้ออาสาสมัคร เป็นต้น
ตัวเลือกการตั้งค่า

ขยายโมดูลให้สอดคล้องกับความต้องการของสายการผลิต

016PASS 15.6 m²/h02สื่อพิมพ์แบบม้วน: กว้าง 600 mm, ความยาวสูงสุด 300 m03ถังหมึก 2.5 L / ถังหมึกเสีย 5 L04รูปแบบไฟล์ TIFF05ซอฟต์แวร์พิมพ์ MainTop 6.1 / PP / RIIN
คำถามที่มักถูกถาม

คำถามที่มักถูกถามเกี่ยวกับ ‘เครื่องรีดร้อนถ่ายความร้อน DTF’

ดูกลุ่มอุปกรณ์นี้
01 คุณเป็นผู้ผลิตหรือบริษัทค้าส่ง?

เราเป็นผู้ผลิตอุปกรณ์การพิมพ์ที่มีสำนักงานตั้งอยู่ที่เมืองตงกวน จังหวัดกวางตุ้ง ก่อตั้งขึ้นในปี 2003 เราดำเนินการวิจัยและพัฒนา การกลึงความแม่นยำ การประกอบ และการทดสอบระบบทั้งหมดภายในโรงงานของเราเอง และอุปกรณ์ของเราได้ถูกส่งออกไปยัง 83 ประเทศและภูมิภาค

02 คุณควรเลือกวิธีการพิมพ์แบบซับลิเมชันผ่านกลองหรือการพิมพ์ดิจิทัลอย่างไร?

การพิมพ์ด้วยวิธีซับลิเมชันแบบดรัมเหมาะสำหรับการผลิตผ้าจากเส้นใยสังเคราะห์ในปริมาณมากอย่างต่อเนื่อง โดยให้คุณภาพการพิมพ์ที่แม่นยำ สีสันสม่ำเสมอ และต้นทุนต่อหน่วยต่ำ ส่วนสำหรับคำสั่งซื้อในปริมาณน้อยที่มีหลายแบบพิมพ์ การพิมพ์ดิจิทัลอาจเป็นตัวเลือกที่เหมาะสม โปรดส่งผ้าและแบบพิมพ์มาให้เรา และเราจะให้คำแนะนำเปรียบเทียบที่เหมาะสม

03 สามารถผลิตต้นแบบก่อนเพื่อทดสอบกระบวนการได้หรือไม่?

ไม่มีปัญหาครับ โปรดส่งผ้าและแบบมาให้เรา เราจะผลิตตัวอย่างโดยใช้เครื่องที่เหมาะสม พร้อมทั้งระบุค่าต่างๆ เช่น อุณหภูมิ ความดัน และความเร็ว พร้อมทั้งส่งตัวอย่างผ้าไปด้วย เราจะกำหนดรุ่นเครื่องให้แน่ชัดหลังจากที่คุณยืนยันผลการถ่ายโอนแล้ว

04 สามารถปรับความกว้างของผ้า ความเร็ว และกำลังการผลิตได้หรือไม่?

ใช่ครับ ความกว้างของผ้า ความเร็ว การควบคุมแรงตึง รวมถึงการตั้งค่าการคลายม้วน การนำผ้า และการม้วนกลับ สามารถปรับให้เหมาะสมกับคุณสมบัติของผ้าและเป้าหมายกำลังการผลิตได้ทั้งหมด

05 ความแตกต่างระหว่างการพิมพ์ด้วยวิธี DTF (การถ่ายโอนความร้อน) และวิธีไดย์ซับลิเมชันคืออะไร และควรเลือกวิธีไหนดี?

การพิมพ์แบบซับลิเมชันเหมาะสำหรับผ้าสังเคราะห์ เช่น โพลีเอสเตอร์ และมักใช้บนพื้นหลังสีอ่อน ส่วนการพิมพ์แบบ DTF ใช้หมึกสีขาวเป็นชั้นฐาน และสามารถพิมพ์ได้บนผ้าฝ้ายบริสุทธิ์ ผ้าผสม และเสื้อผ้าสีเข้ม ทำให้มีความหลากหลายในการใช้งานมากขึ้น

06 คุณควรเลือกเครื่องรีดร้อน DTF แบบเดสก์ท็อป แบบสองหัว แบบสี่หัว หรือแบบหกหัวอย่างไร?

แบ่งออกเป็นสี่ประเภทตามปริมาณการผลิต: แบบตั้งโต๊ะ A3 (310 มม., สำหรับการตรวจสอบและผลิตในปริมาณน้อย), แบบหัวคู่ 7070-3 (600 mm, 4 ครั้งผ่าน, 14 m²/h), TH0604A 4 หัว (600 mm, 6 ครั้งผ่าน, 15.6 m²/h) และ 8076-3 6 หัว (600 mm, 6 ครั้งผ่าน, 19 m²/h).

07 สามารถใช้ DTF บนเสื้อผ้าสีเข้มได้หรือไม่?

ใช่ครับ กระบวนการ DTF จะเริ่มด้วยการพิมพ์ชั้นหมึกสีขาวเป็นชั้นฐานใต้ภาพออกแบบเพื่อปิดสีของผ้า ทำให้สามารถพิมพ์ภาพออกแบบที่มีสีสันสดใสและหลากหลายได้ แม้บนผ้าสีเข้ม เช่น สีดำหรือสีน้ำเงินเข้ม

08 เครื่องรีดร้อน DTF ต้องติดตั้งเครื่องเขย่าผงหรือไม่?

สิ่งนี้มีความสำคัญอย่างยิ่ง ฟิล์มที่พิมพ์แล้วสามารถกดด้วยความร้อนลงบนผ้าได้ก็ต่อเมื่อได้โรยผงฮอตเมลต์และทำให้แห้งจนติดแน่นแล้วเท่านั้น หากไม่มีเครื่องโรยผง ฟิล์มดังกล่าวก็ไม่สามารถใช้งานได้

09 วัสดุสิ้นเปลืองใดบ้างที่จำเป็นสำหรับการพิมพ์ DTF?

คุณจะต้องมีสามสิ่ง ได้แก่: หมึก DTF (สีฟ้า, สีม่วงแดง, สีเหลือง, สีดำ และสีขาว), ฟิล์มถ่ายโอน DTF และผงฮอตเมลท์; นอกจากนี้ คุณยังต้องใช้เครื่องโรยผงและเครื่องอบแห้งเพื่อนำไปใช้และอบแห้งผงดังกล่าว
