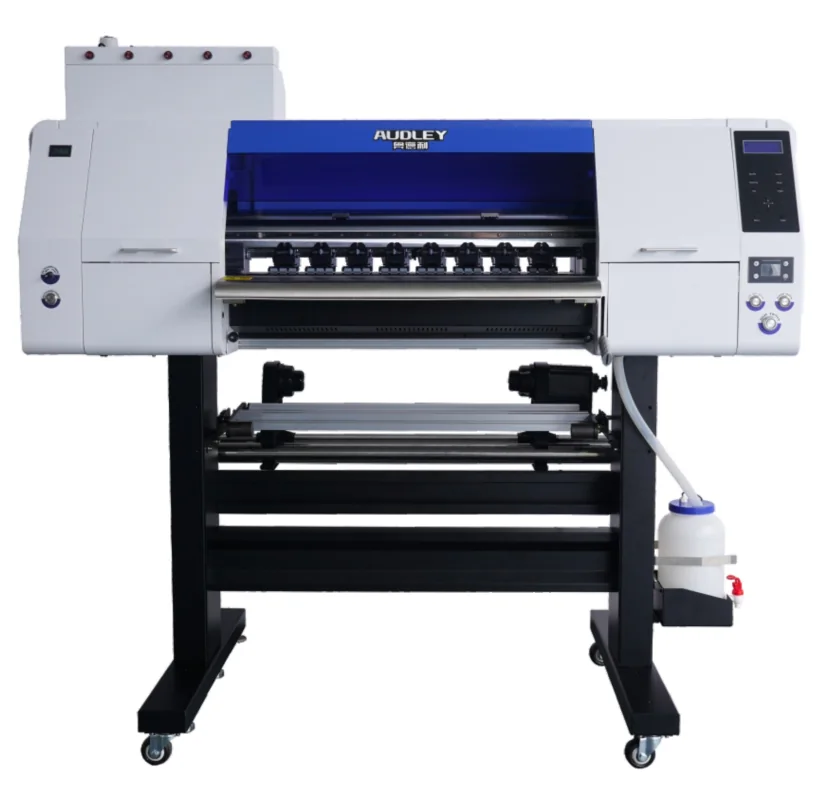

DTF-Drucker mit zwei Druckköpfen
Gerätetyp:7070-3
7070-3: DTF-Drucker mit doppelseitigem Druck und einer effektiven Druckbreite von 600 mm, ausgestattet mit zwei Epson i3200-A1-Druckköpfen und Pigmenttinte, im 4PASS-Modus eine maximale Druckgeschwindigkeit von 14 m²/h, ausgestattet mit einer Siphon-Druckzufuhr für die Tinte, einer dreistufigen Beheizung (vorne, Mitte, hinten) sowie einem Schwingarm-Folienablage-System; geeignet für den Transferdruck mit Weißtinte in kleinen Auflagen und mit vielen Farbvarianten auf Kleidung, Mützen, Kissen, reflektierenden Westen usw.
DTF-Drucker
Auslegung der Anlagen unter Berücksichtigung der tatsächlichen Produktionsziele
Der 7070-3 DTF-Drucker mit zwei Druckköpfen ist ein Transferfoliendrucker mit einer Druckbreite von 600 mm, der mit zwei Epson i3200-A1-Druckköpfen und Pigmenttinte arbeitet. Die effektive Druckbreite beträgt 600 mm,im 4PASS-Modus eine maximale Produktionsleistung von bis zu 14 m²/h. Ausgestattet mit einem Siphon-Druckfutter-System, einem Schwingarm-Folienzuführsystem und geräuscharmen Führungsschienen können die fertig bedruckten Folien nach dem Abstreuen und Trocknen direkt auf verschiedene Stoffarten aufgebügelt werden. Der Drucker eignet sich für den Prototypenbau und die Serienproduktion von Bekleidungsdrucken in kleinen Stückzahlen und mit vielen verschiedenen Mustern.
Produktmerkmale
- Komplett überarbeitete Rahmenkonstruktion:Die verbesserte Rahmenkonstruktion sorgt für mehr Stabilität bei langem Dauerbetrieb.
- Dreistufige Beheizung (vorne/Mitte/hinten):Dreistufige Beheizung für eine gleichmäßigere Erwärmung der Membran.
- Geräuscharme Führungsschienen:Laufruhig und geräuscharm.
- Schwingarm-Folienzuführsystem: Die Schwingarm-Folienzuführung sorgt für eine stabile Zugkraft beim Materialtransport und verhindert ein Verlaufen der Folie.
Druckgeschwindigkeit
- 8PASS: 6 m²/h
- 6PASS: 8 m²/h
- 4PASS: 14 m²/h
Branchenanwendungen
Geeignet für die individuelle Weißtinten-Transferdruck-Verarbeitung von Kleidung, Hosen, Mützen, Schuhen, Kissen, Stofftaschen, Schürzen, Waschetiketten, reflektierenden Westen, Freiwilligenwesten usw.
Technische Daten
| Maschinenmodell | 7070-3 Transferfolien-Drucker |
|---|---|
| Druckkopfspezifikationen | Epson i3200-A1 (2 Stück, beidseitige Konfiguration) |
| Effektive Breite | 600 mm |
| Tintenart | Lacktinte |
| Tintenzufuhr | Siphon-Überdruck-Tintenzufuhr |
| Tintenfarben | CMYK+W |
| Druckschnittstelle | Hochgeschwindigkeitsübertragung über Gigabit-Ethernet-Kabel |
| Medienzuführung | Schwenkarm-Folienzuführsystem |
| Betriebsumgebung | Temperatur 18–30 °C, Luftfeuchtigkeit 40–60 % |
| Eingangsspannung | 220 V Wechselstrom |
| Leistung des Geräts | 1200 W |
| Verpackungsgewicht des Geräts | 211 kg |
| Maschinenabmessungen | 1679 × 727 × 1590 mm |
| Verpackungsmaße | 1980 × 760 × 710 mm |
Für welche Produktionsszenarien geeignet
Das Modell 7070-3 verfügt über zwei Epson i3200-A1-Druckköpfe und eine effektive Druckbreite von 600 mm. Es eignet sich für den Übergang vom Einzelstück-Prototypenbau zur stabilen Serienproduktion.Geschwindigkeit, Anschaffungskosten und Wartungsaufwand sind gut ausbalanciert, was diese Konfiguration zu einer gängigen Einstiegslösung für die kontinuierliche Produktion in kleinen DTF-Fertigungslinien macht.
Das Modell/die Konfiguration dieser Maschine lautet7070-3, die effektive Druckbreite/Druckbreite von600 mm, die Leistungsaufnahme beträgt1200 W.Zu den typischen Anwendungsbereichen gehören Weißtinten-Transferdrucke auf Bekleidungszuschnitten, Fertigkleidung, Hüten, Schuhobermaterialien, Stofftaschen, Kissen und Schürzen. Bei der Beurteilung der Eignung sollten Sie Ihre eigenen Stoffe, Motive, Auftragsmengen und nachgelagerten Anlagen berücksichtigen und sich nicht nur auf die Höchstgeschwindigkeit des Geräts verlassen.
Wie lässt sich die Produktionskapazität abschätzen?
Die in den Gerätedaten angegebenen Betriebsmodi umfassen: 8PASS 6 m²/h
6PASS 8 m²/h
4PASS 14 m²/h
Schwenkarm-Folienaufbringungssystem
Kann mit einem Pulverstreu- und Trocknungsgerät zu einer kompletten DTF-Produktionslinie kombiniert werden. Diese Zahlen geben in der Regel die Druckleistung des Druckers bei einer bestimmten Auflösung an und entsprechen nicht der endgültigen Produktionsmenge an fertigen Kleidungsstücken. Das Aufbringen der Folie, das Aufstreuen des Pulvers, das Trocknen, das Heißpressen, die Qualitätskontrolle und der Auftragswechsel nehmen Zeit in Anspruch. Für die endgültige Modellauswahl sollten daher kontinuierliche Tests mit tatsächlichen Motiven durchgeführt werden.
Begleitprozesse und leicht zu übersehende Kosten
Bei der DTF-Produktion reicht es nicht aus, nur eine Maschine zu kaufen.Druckfolie, DTF-Tinte, TPU-Pulver, Pulververteilungs- und Trocknungsmaschine, Transferpresse sowie die Ausschussquote beeinflussen die Stückkosten.Druckbreite, Folienrollenlänge, Pulverstreubreite und Transferpressentisch sollten so gut wie möglich aufeinander abgestimmt sein, da es sonst leicht zu Beschnitt, Folienverbindungen und Nachbearbeitung kommen kann.
Installation, Wartung und Überprüfung der Beschaffung
- Überprüfen Sie, ob die Stromversorgung vor Ort, die Anzahl der Phasen, die Erdung und die Leitungskapazität mit der Konfiguration dieses Geräts1200 W übereinstimmen.
- Überprüfen Sie insbesondere den Weißtintenkreislauf, die Druckkopfbefeuchtung, die Reinigung der Tintenkanäle, die Absaugung der Druckplattform sowie die Spannkraft beim Ein- und Auslauf und die Umgebungstemperatur und -feuchtigkeit.
- Überprüfen Sie die Abmessungen des Geräts, den Zugang zum Aufstellungsort, die Tragfähigkeit des Bodens sowie den Platzbedarf für Betrieb und Wartung;Bei der Massenproduktion muss zudem die Position für den Umlauf der Folien- oder Papierrollen berücksichtigt werden.
- Wir bieten Modellauswahl und -bewertung, Testdrucke, Installation und Inbetriebnahme, Bedienerschulungen, Ersatzteilversorgung sowie langfristigen technischen Support.;12 Monate auf die gesamte Maschine; der konkrete Garantieumfang richtet sich nach dem Vertrag und den mitgelieferten Unterlagen.
Empfohlene Informationen vor dem Kauf
Bitte geben Sie die üblicherweise verwendeten Stoffe und deren Grammatur, die Abmessungen der Endprodukte, Details zu den Mustern, die voraussichtliche Tagesproduktion, vorhandene Druck- oder Transfergeräte sowie die Stromversorgung und den verfügbaren Platz in der Produktionshalle an. Sofern die Bedingungen es zulassen, sollten Muster und Durchlaufversuche mit den tatsächlichen Materialien durchgeführt werden, bevor Modell, Bahnbreite und zugehörige Ausrüstung festgelegt werden.
Relevante Anlagen und Unterlagen
DTF-Anlagen mit beidseitigem Druck eignen sich besser für kleine bis mittlere Formatgrößen und Aufträge mittlerer Stückzahlen. Die tatsächliche Produktionskapazität muss jedoch unter Berücksichtigung der Motivabdeckung, des Druckmodus sowie der Taktzeiten für Pulverauftrag und Heißpressen ermittelt werden.
Konfiguration für eine stabile Serienproduktion
- Konfiguration an beiden Enden: 2 Epson i3200-A1-Druckköpfe
- Effektive Druckbreite 600 mm, bis zu 14 m²/h im 4-Pass-Modus
- Siphon-Druckzufuhr, Tintenfarben CMYK+W
- Hochgeschwindigkeits-Gigabit-Ethernet-Schnittstelle
- Komplett überarbeitete Rahmenkonstruktion + dreistufige Beheizung (vorne, Mitte, hinten)
- Geräuscharme Führungsschienen + Schwingarm-Folienzuführsystem, stabile Materialspannung
Anpassung des Verfahrens an die Materialeigenschaften
Erweiterung der Module entsprechend den Anforderungen der Produktionslinie
Häufig gestellte Fragen zu „DTF-Drucker“
01 Seid ihr ein Hersteller oder ein Handelsunternehmen?
Wir sind ein Hersteller von Druckmaschinen mit Sitz in Dongguan, Guangdong, der im Jahr 2003 gegründet wurde. Forschung und Entwicklung, Präzisionsbearbeitung, Montage und Inbetriebnahme erfolgen in unserem eigenen Werk; unsere Anlagen werden bereits in 83 Länder und Regionen exportiert.
02 Wie entscheidet man sich zwischen Sublimations-Trommeltransfer und Digitaldruck?
Der Sublimations-Trommeltransfer eignet sich für die kontinuierliche Serienfertigung von Stoffen aus Chemiefasern und zeichnet sich durch eine hohe Motivwiedergabetreue, stabile Farben und niedrige Stückkosten aus; für Aufträge mit vielen verschiedenen Mustern und kleinen Stückzahlen können digitale Druckverfahren in Betracht gezogen werden. Senden Sie uns den Stoff und das Motiv zu, dann unterbreiten wir Ihnen Vergleichsvorschläge.
03 Könnten wir zunächst ein Muster anfertigen, um den Herstellungsprozess zu überprüfen?
Das ist möglich. Schicken Sie uns den Stoff und das Motiv zu, dann fertigen wir mit dem entsprechenden Gerät ein Muster an und geben Ihnen Parameter wie Temperatur, Druck und Geschwindigkeit sowie ein Musterstück. Erst nachdem Sie das Transferergebnis überprüft haben, legen wir das Gerät endgültig fest.
04 Können Bahnbreite, Geschwindigkeit und Produktionskapazität individuell angepasst werden?
Ja. Die Bahnbreite, die Geschwindigkeit, die Spannungsregelung sowie die Konfiguration von Abwickel-, Spurführungs- und Aufwickelvorrichtungen können je nach Stoffbeschaffenheit und Produktionszielen angepasst werden.
05 Was ist der Unterschied zwischen DTF-Transferdruck und Sublimationsdruck, und für welche Methode sollte man sich entscheiden?
Das Sublimationsverfahren eignet sich für synthetische Stoffe wie Polyester und wird meist auf hellen Untergründen angewendet; beim DTF-Verfahren wird eine Grundierung mit weißer Tinte aufgetragen, sodass es für Kleidung aus reiner Baumwolle, Mischgewebe und dunkle Stoffe geeignet ist und somit ein breiteres Anwendungsspektrum bietet.
06 Wie wählt man einen Tisch-DTF-Drucker mit zwei, vier oder sechs Druckköpfen aus?
Unterteilt in vier Leistungsklassen: Tischmodell A3 (310 mm, Proofing und Kleinserien), 7070-3 mit zwei Köpfen (600 mm, 4 Durchgänge, 14 m²/h), 4-Kopf-Modell TH0604A (600 mm, 6 Durchgänge, 15,6 m²/h) und 6-Kopf-Modell 8076-3 (600 mm, 6 Durchgänge, 19 m²/h).
07 Kann man mit DTF auch dunkle Kleidung bedrucken?
Ja. Beim DTF-Verfahren wird zunächst mit weißer Tinte eine weiße Grundierung auf den unteren Teil des Motivs aufgetragen, um die Farbe des Stoffes abzudecken. Daher lassen sich auch auf dunklen Stoffen wie Schwarz oder Dunkelblau leuchtende Farbmotive drucken.
08 Muss ein DTF-Drucker mit einem Pulverstreuer ausgestattet sein?
Das ist unbedingt erforderlich. Die ausgedruckte Folie kann erst dann auf den Stoff heißgepresst werden, wenn sie mit Heißkleberpulver bestäubt und getrocknet wurde; ohne Pulverstreuer ist die Folie unbrauchbar.
09 Welche Verbrauchsmaterialien werden für den DTF-Druck benötigt?
Es werden drei Dinge benötigt: DTF-Tinte (Cyan, Magenta, Gelb, Schwarz, Weiß), DTF-Folie und TPU-Pulver; außerdem wird ein Pulverstreu- und Trocknungsgerät zum Aufbringen und Trocknen des Pulvers benötigt.
Fragen Sie nach einem detaillierten Angebot für dieses Gerät
Teilen Sie uns das Material, die Bahnbreite, die Geschwindigkeit und die angestrebte Produktionskapazität mit – unsere Ingenieure werden dann die Anlagenkonfiguration und die Lieferzeit prüfen.
- Individuelle Beurteilung durch einen Ingenieur
- Konfigurationsplan nach Material und Produktionskapazität
- Antwort innerhalb eines Arbeitstages
